《 图书进销存管理的设计与实现》数据库课设报告

课 程 设 计 任 务 书

课程设计题目：    图书进销存管理的设计与实现
起止日期：2022.12.12－2022.12.16	设计地点：计算机学院实验室
设计任务及日程安排： 一、设计任务 (一) 问题描述 一个小型书店的图书进销存的主要业务主要包括图书进货、退货、统计、销售、查询等业务处理过程。各个业务处理过程如下： ①进货业务：根据某种书籍的库存量及销售情况确定进货数量，根据供应商报价选择供应商。输出一份进货单并自动修改库存量，把本次进货的信息添加到进货库中。 ②退货业务：顾客把已买的书籍退还给书店。输出一份退货单并自动修改库存量，把本次退货的信息添加到退货库中。 ③统计业务：根据销售情况输出统计的报表。一般内容为每月的销售总额、销售总量及排行榜等信息。 ④销售业务：输入顾客要买书籍的信息，自动显示此书的库存量，如果可以销售，打印销售单并修改库存，同时把此次销售的有关信息添加到日销售库中。 ⑤查询业务：允许用户设置条件进行进货、退货、统计、销售和库存书籍的信息查询。 (二)系统设计要求： 1.请根据该业务过程示意图绘制数据流图、画出E-R图（属性按自己的理解设定，但一定要有基本信息、图书分类号、出版社、主编等信息）； 2.再将其转换成关系模式（要求达到3NF）； 3.写出创建各表的SQL语句（要含主键、外部键及其它的完整性定义），并指出各表应建哪些索引信息。 日程安排 第一天   选题，做充分的系统分析，形成初步的需求分析文档。 第二天   细化完成数据字典，设计系统概念模型。 第三天   设计系统逻辑模型（符合第3范式即可）。 第四天   在MySQL(或其它RDBMS)下创建数据库、实现安全性、完整性及应用开发。 第五天   撰写实验报告、答辩。 要求在MySQL(或其它RDBMS)环境下调试程序，实现上述设计任务，在设计过程中教师每天要随时答疑和检查，最后进行答辩。设计完成后撰写课程设计报告，以班级为单位上交。

注：此任务书由指导教师在课程设计前填写，发给学生作为本课程设计的依据。

目录

一、问题描述: 3

二、需求分析：... 3

数据流图：... 3

三、数据字典：... 4

数据流：... 4

数据存储：... 5

数据项：... 6

四、数据模型... 7

概念模型... 7

逻辑模型... 9

物理模型... 9

五、数据库安全性与完整性.. 14

安全性：... 14

完整性：... 17

六、功能实现... 20

七、设计心得... 22

一、问题描述:

一个小型书店的图书进销存的主要业务主要包括图书进货、退货、统计、销售、查询等业务处理过程。各个业务处理过程如下：

①进货业务：根据某种书籍的库存量及销售情况确定进货数量，根据供应商报价选择供应商。输出一份进货单并自动修改库存量，把本次进货的信息添加到进货库中。

②退货业务：顾客把已买的书籍退还给书店。输出一份退货单并自动修改库存量，把本次退货的信息添加到退货库中。

③统计业务：根据销售情况输出统计的报表。一般内容为每月的销售总额、销售总量及排行榜等信息。

④销售业务：输入顾客要买书籍的信息，自动显示此书的库存量，如果可以销售，打印销售单并修改库存，同时把此次销售的有关信息添加到日销售库中。

⑤查询业务：允许用户设置条件进行进货、退货、统计、销售和库存书籍的信息查询。

二、需求分析：

为了解决现代书店管理中存在的有关销售管理、采购管理、管理管理的问题，特此开发此系统已实现书店现代化、便捷化、科学化的管理，最大限度的减轻管理人员的工作，提供全面的服务。根据书店所存在的问题，该系统功能主要包括以下几个方面:实现图书入库及出库操作;实现图书销售信息的编辑功能;实现库存查询功能:实现信息的查询功能等。进货员主要生成订单交由老板审批、销售员可以查询库存信息以及生成销售订单等。

数据流图：

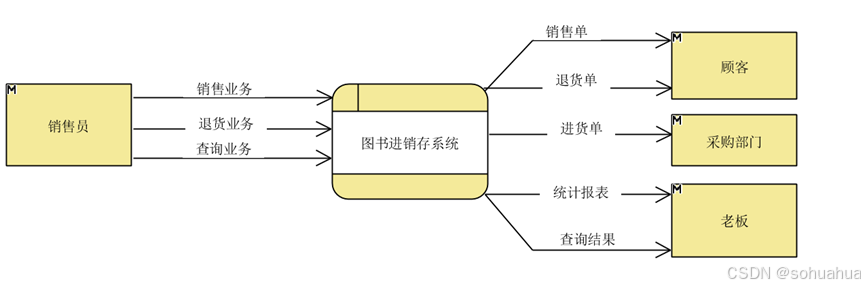

顶层数据流图：

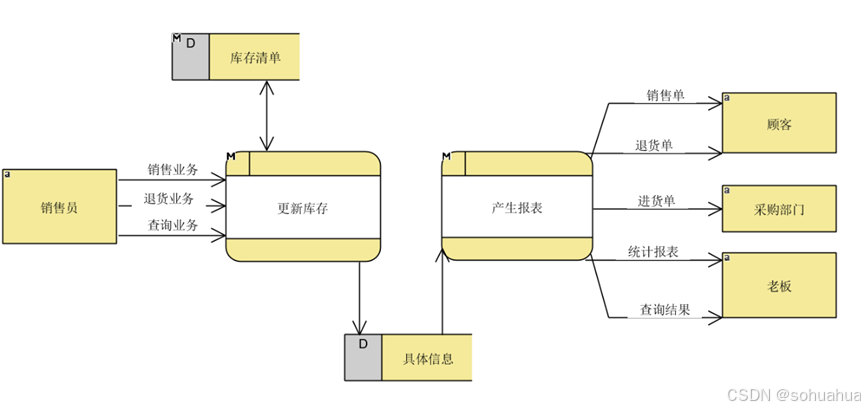

第0层数据流图：

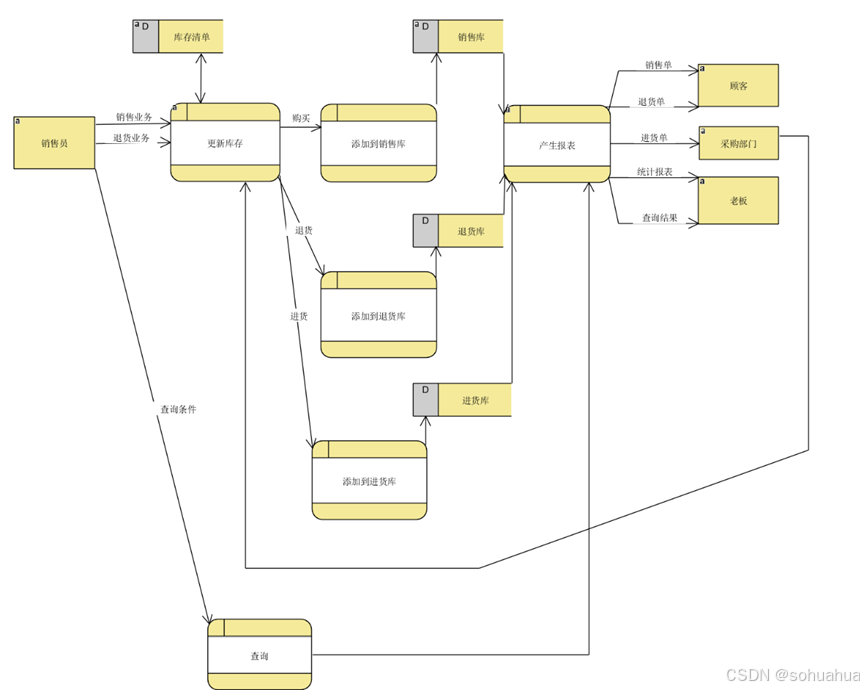

 第1层数据流图：

三、数据字典：

数据流：

数据流名称：销售单 别名：book_sale 描述：用于存储全部销售信息 定义：销售单=销售编号+销售时间+数量+顾客编号+图书编号 组织方式：索引文件，以销售单编号为关键字 查询要求：要求能随时查询 位置：销售库信息存储在b_shop数据库的book_sale表中

数据流名称：退货单 别名：book_return 描述：用于存储全部退货信息 定义：退货单=退货编号+退货时间+数量+顾客编号+图书编号 组织方式：索引文件，以退货编号为关键字 查询要求：要求能随时查询 位置：退货库信息存储在b_shop数据库的book_return表中

数据流名称：进货单 别名：book_stock 描述：用于存储全部进货信息 定义：进货单=进货编号+进货时间+数量+供应商编号+图书编号 组织方式：索引文件，以进货单编号为关键字 查询要求：要求能随时查询 位置：进货库信息存储在b_shop数据库的book_stock表中

数据流名称：管理记录表 别名：record 描述：用于存储全部管理记录信息 定义：管理记录表=管理编号+图书编号+管理员编号+时间+操作 组织方式：索引文件，以管理编号编号为关键字 查询要求：要求能随时查询 位置：进货库信息存储在b_shop数据库的record表中

数据存储：

数据存储名称：仓库 别名： repertory 描述：用于存储仓库信息 定义：仓库信息=仓库编号+仓库地址 组织方式：索引文件，以仓库编号为关键字 查询要求：要求能随时查询 位置：库存信息存储在b_shop数据库的repertory表中

数据存储名称：图书 别名：book 描述：用于描述图书的基本信息 定义：图书信息=图书编号+书名+作者+出版商+进价+售价+数量+仓库编号 组织方式：索引文件，以图书编号为关键字 查询要求：要求能随时查询 位置：图书信息存储在b_shop数据库的book表中

数据存储名称：顾客 别名：customer 描述：管理顾客的基本信息 定义：顾客=顾客编号+姓名+联系方式 组织方式：索引文件，以顾客姓名为关键字 查询要求：要求能随时查询 位置：客户信息存储在b_shop数据库的customer表中

数据存储名称：供货商 别名： supplier 描述：管理供货商的基本信息 定义：供货商信息=供货商编号+供货商名称+联系方式 组织方式：索引文件，以供货商名称为关键字 查询要求：要求能随时查询 位置：供货商信息存储在b_shop数据库的book_ supplier表中

数据项：

数据项名称：图书编号 简述：用来唯一标识图书的文字 类型：整型int 长度：20

数据项名称：图书名 别名： name 简述：图书名称 类型：字符串varchar 长度：100

数据项名称：图书售价 别名：price 简述：图书的零售价格 类型：整数int 长度：4

数据项名称：图书数量 别名：number 简述：图书的数量 类型：整数int 长度：20 取值范围及含义：非负数

数据项名称：销售时间 别名： time 简述：每日销售的具体时间 类型：datetime 长度：8 取值范围及含义： 第1-8位：取值范围为：“1000-01-01 00：00：00----9999-12-31 23：59：59

数据项名称：供货商编号 简述：唯一标识供货商家的编号   类型：整数int 长度：20

数据项名称：进价 别名：bid 简述：图书的进货价格 类型：整数int 长度：4

数据项名称：作者 别名：author 简述：图书的作者名字 类型：字符串varchar 长度：5

数据项名称：出版商 别名：publisher 简述：图书的出版商家 类型：字符串varchar 长度：20

四、数据模型

概念模型

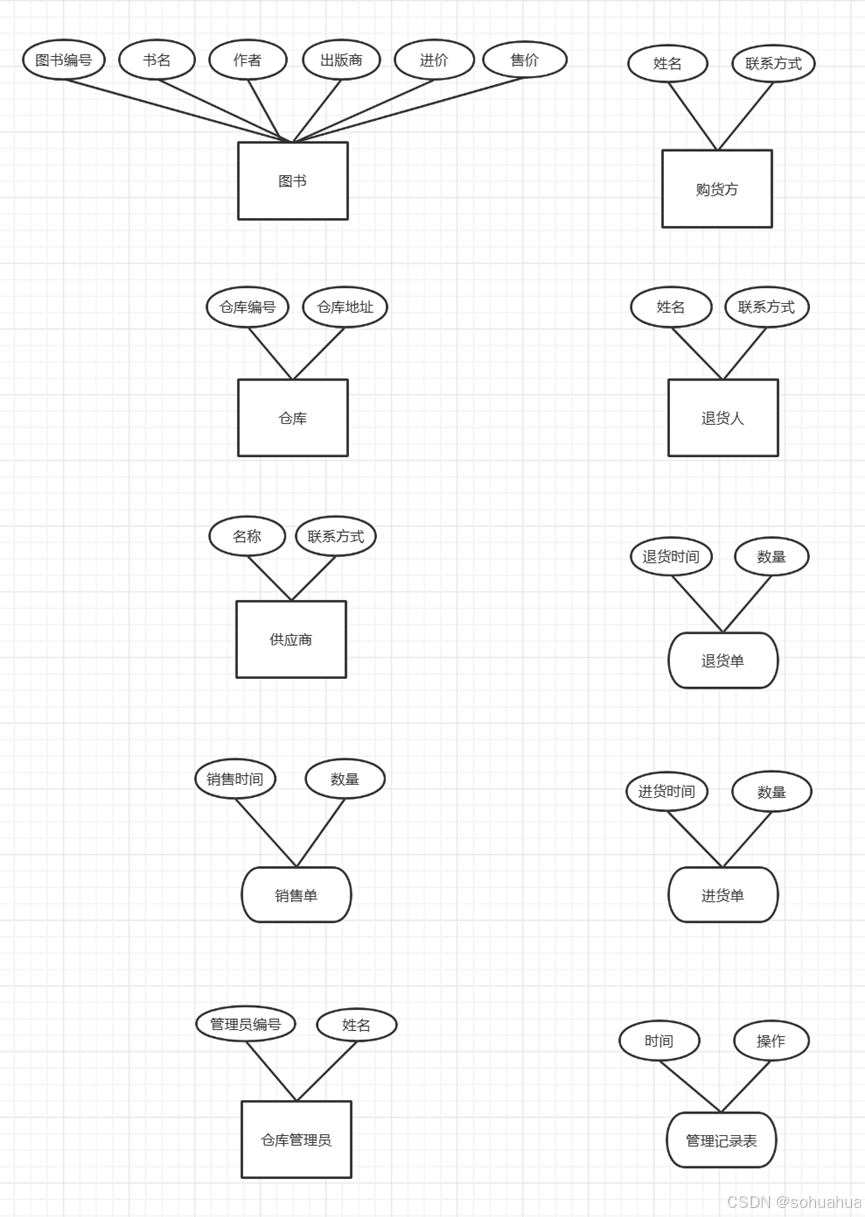

实体属性：

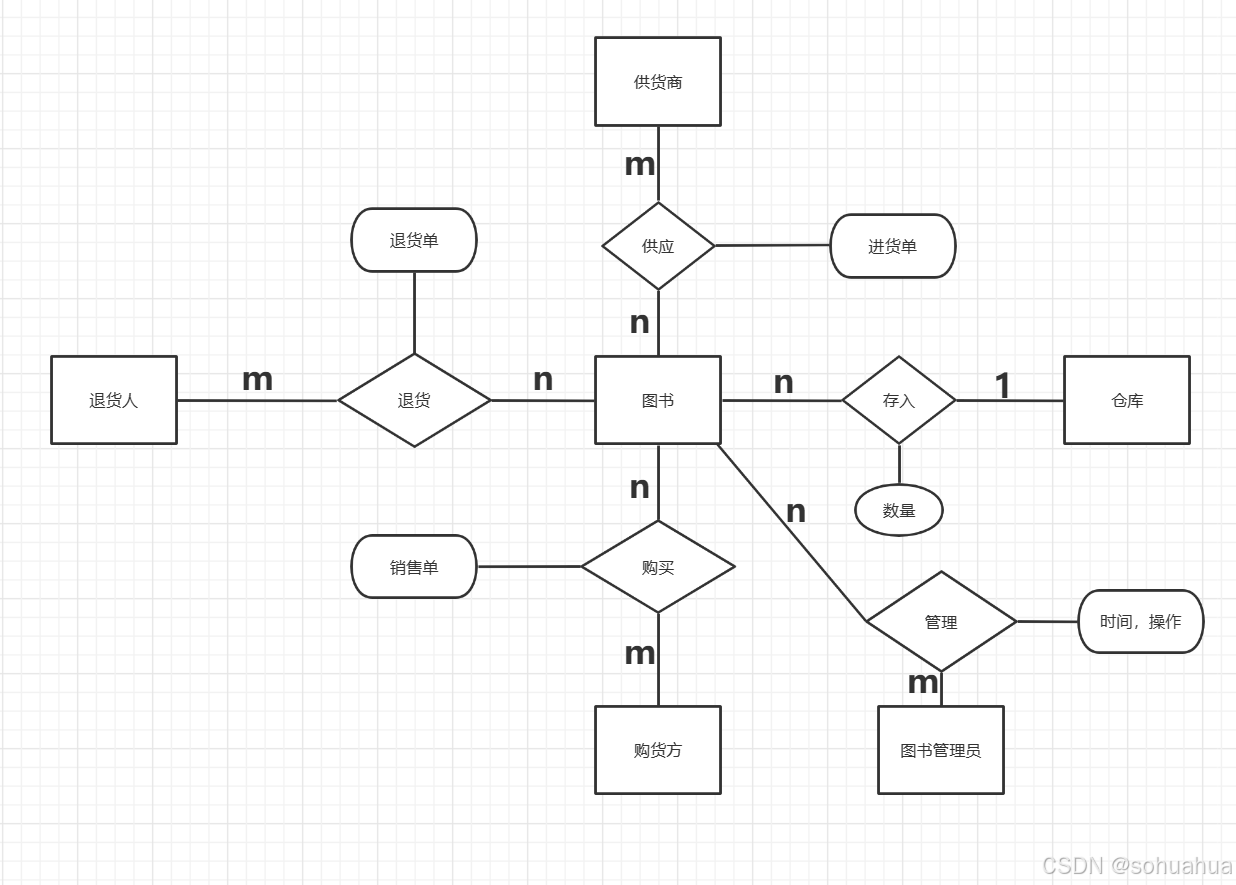

e-r图：

逻辑模型

关系模式：

图书：（图书编号，书名，作者，出版商，进价，售价，数量，仓库编号）其中，仓库编号为外码

仓库：（仓库编号，仓库地址）

图书管理员：（管理员编号，姓名）

管理记录表：（管理编号，图书编号，管理员编号，时间，操作）

购货方：（姓名，联系方式）

退货人：（姓名，联系方式）

供应商：（名称，联系方式）

供应信息表：（供应编号，供应商编号，图书编号，价格）

退货单：（退货编号，退货时间，数量，姓名，图书编号）其中，姓名和图书编号为外码

进货单：（进货编号，进货时间，数量，姓名，图书编号）其中，姓名和图书编号为外码

销售单：（销售编号，销售时间，数量，姓名，图书编号）其中，姓名和图书编号为外码

物理模型

图书表（book）

序号	字段名	字段描述	类型	长度	主键
1	id	图书编号	varchar	20	是
2	name	书名	varchar	50	否
3	author	作者	varchar	50	否
4	publisher	出版商	varchar	50	否
5	bid	进价
