《可编程定时/计数器8253实验》微机实验报告

• 实验要求

利用8086外接8253可编程定时/计数器，可以实现方波的产生。

• 实验目的
  1. 学习8086与8253的连接方法。
  2. 学习8253的控制方法。
  3. 掌握8253定时器/计数器的工作方式和编程原理
•  实验电路及连线

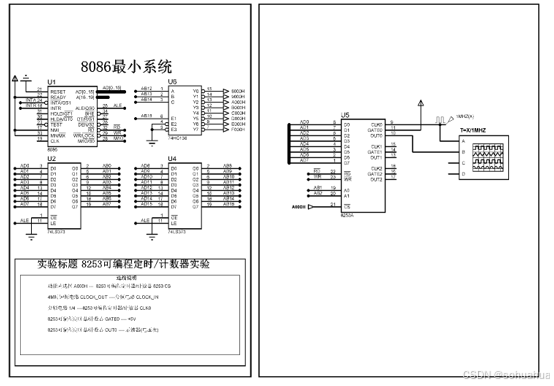

  1. Proteus实验电路

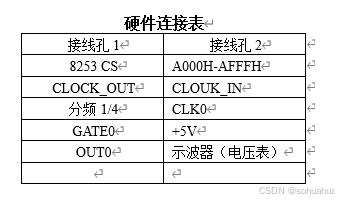

1. 硬件验证实验
2.
3. 实验说明

4. 8253芯片介绍   8253是一种可编程定时/计数器，有三个十六位计数器，其计数频率范围为0-2MHz， 用+5V单电源供电。

   8253的功能用途：    ⑴　延时中断                     ⑸　实时时钟

   ⑵　可编程频率发生器          ⑹　数字单稳

   ⑶　事件计数器                    ⑺　复杂的电机控制器

   ⑷　二进制倍频器

   8253的六种工作方式：⑴　方式0：计数结束中断　 ⑷　方式3：方波频率发生器

   ⑵　方式l：可编程频率发生 ⑸　方式4：软件触发选通信号

   ⑶　方式2：频率发生器　    ⑹　方式5：硬件触发选通信号

• 实验程序流程图



• 实验步骤

1、Proteus仿真

a.在Proteus中打开设计文档“8253_STM.pdsprj”；

b.建立实验程序并编译，仿真；

c.如不能正常工作，打开调试窗口进行调试。

汇编语言参考程序：

CODE    SEGMENT ;H8253.ASM

         ASSUME CS:CODE

START:      JMP TCONT

TCONTRO   EQU 0A06H

TCON0      EQU 0A00H

TCON1      EQU 0A02H

TCON2      EQU 0A04H

TCONT:      MOV DX,TCONTRO

             MOV AL,16H  ;计数器0，只写计算值低8位，方式3，二进制计数

             OUT DX,AL

             MOV DX,TCON0

             MOV AX,20   ;时钟为1MHZ，计数时间=1us*20=20us，输出频率50KHZ

             OUT DX,AL

             JMP $

CODE        ENDS

             END START

C语言参考程序：

#define TCONTRO   0A006H

#define TCON0     0A000H

#define TCON1     0A002H

#define TCON2     0A004H

void outp(unsigned int addr, char data)

// Write a byte to the specified I/O port

 { __asm

    { mov dx, addr

      mov al, data

      out dx, al

    }

 }

char inp(unsigned int addr)

// Read a byte from the specified I/O port

 { char result;

   __asm

    { mov dx, addr

      in al, dx

      mov result, al

    }

   return result;

 }

void main(void)

{

    outp(TCONTRO,0x16);//计数器0，只写计算值低8位，方式3，二进制计数

    outp(TCON0,20);//时钟为1MHZ ，计数时间=1us*20 =20 us  输出频率50KHZ

    while(1){}

}

2、实验板验证

a．通过USB线连接实验箱

b．按连接表连接电路

c．运行PROTEUS仿真，检查验证结果

• 实验结果和体会

通过本次实验学习了8086与8253的连接方法。学习了8253的控制方法。掌握了8253定时器/计数器的工作方式和编程原理。

同时知道了知道了学海无涯这只是仅仅入门阶段，要想学习的更扎实更能熟练运用必须得继续努力，在今后继续努力学习。
