基于深度学习的智能水果分类系统设计

基于深度学习的智能水果分类系统设计

一、题目背景

随着人们对健康饮食的关注度不断提高，水果作为一种重要的营养食品备受青睐。然而，在市场上存在大量的水果品种和品质差异，消费者往往难以准确地识别和选择水果。因此，开发一个基于深度学习的智能水果分类系统成为了迫切的需求。

二、设计需求

基于深度学习的智能水果分类系统需要满足以下设计需求：
1、数据集收集和划分：系统需要具备数据集收集和划分的功能，收集包含各种水果的图像数据，并对这些图片进行划分，分为训练集和测试集。
2、模型选择和训练：系统需要选择适合水果分类任务的深度学习模型，并使用标注好的数据对模型进行训练。模型训练需要考虑到准确性和效率，以便在实时应用中提高系统的响应速度。
3、特征提取和分类：系统需要实现对水果图像的特征提取和分类功能。通过提取水果图像的特征表示，并通过分类器将特征映射到具体的水果类别，实现水果的自动分类。
4、用户界面设计：系统需要拥有一个用户友好的界面，并展示水果的分类结果和相关信息。
5、可扩展性和稳定性：系统需要具备良好的可扩展性，以便适应未来不断增加的水果品种和新的特征。同时，系统需要具备高效的计算能力和稳定的运行环境，保障用户体验。
通过满足以上设计需求，基于深度学习的智能水果分类系统将能够准确、快速地为用户提供水果分类和相关信息。

三、设计环境

设备：笔记本电脑
系统：Windows11
软件：Pycharm、python3.9
深度学习框架：TensorFlow2.3
深度学习模型：卷积神经网络CNN、MobileNet模型
UI界面设计：pyqt5

四、用例描述

以下是基于深度学习的智能水果分类系统的几个典型用例分析：
1、水果识别：用户可以通过上传或拍摄水果图像的方式，使用智能水果分类系统进行水果识别。系统根据图像的特征提取和分类算法，快速准确地判断水果的种类，并返回相应的结果，帮助用户辨识水果。
2、购买建议：智能水果分类系统不仅可以提供水果的分类和营养信息，还可以结合市场价格和用户需求给出购买建议。系统可以推荐性价比较高的水果品种，帮助用户在购买时做出更明智的选择。
3、品质鉴别：除了识别水果的种类，智能水果分类系统还可以对水果的品质进行鉴别。通过分析水果的外观特征，如颜色、形状、表面纹理等，系统可以评估水果的成熟度和新鲜度，帮助用户选购优质的水果。
4、水果收藏和管理：智能水果分类系统可以提供水果收藏和管理的功能。用户可以将已识别的水果保存到个人收藏夹中，记录水果的种类、购买时间等信息，方便用户追踪水果的摄入情况和管理饮食健康。
5、数据分析和统计：智能水果分类系统还可以对用户的水果摄入进行数据分析和统计。系统可以根据用户上传的水果图像和相关信息，生成饮食摄入报告，帮助用户了解自己的饮食习惯，并给予相应的改善建议。
通过以上几个典型用例，基于深度学习的智能水果分类系统可以满足用户识别水果、获取营养信息、获得购买建议等多种需求，提供便捷准确的水果分类服务，促进用户健康饮食和生活方式的改善。

五、流程图

5.1 传统图像识别原理

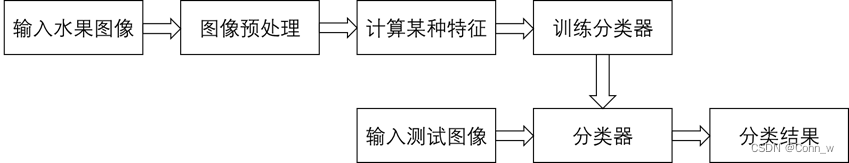

传统的水果图像识别系统的一般过程如下图1所示，主要工作集中在图像预处理和特征提取阶段。
在大多数的识别任务中，实验所用图像往往是在严格限定的环境中采集的，消除了外界环境对图像的影响。但是实际环境中图像易受到光照变化、水果反光、遮挡等因素的影响，这在不同程度上影响着水果图像的识别准确率。
在传统的水果图像识别系统中，通常是对水果的纹理、颜色、形状等特征进行提取和识别。

图1 传统图像识别过程
5.2 深度学习水果识别

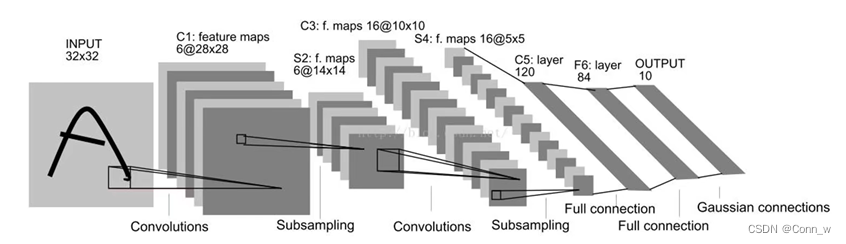

卷积神经网络CNN是一种专门为识别二维特征而设计的多层神经网络，它的结构如下图2、3所示，这种结构对平移、缩放、旋转等变形具有高度的不变性。

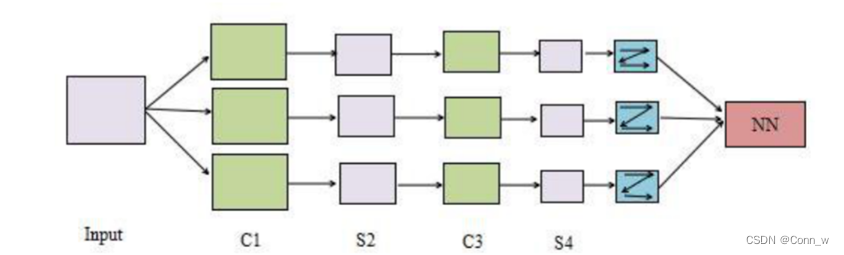

图2 CNN结构图

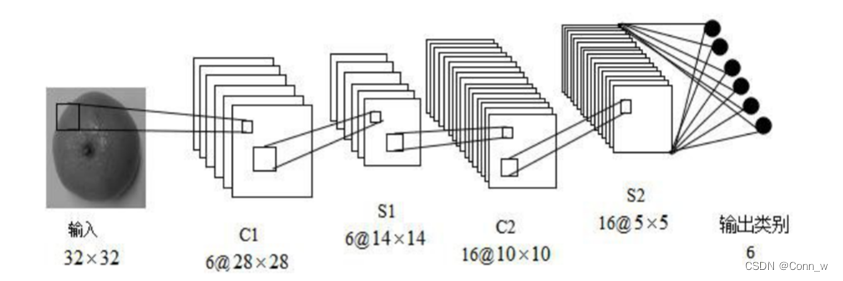

图3 CNN架构
5.3 系统流程图
利用深度学习进行水果识别分类是一种常见的计算机视觉任务，下面是一个基本的步骤来实现这个任务：
1、数据收集：收集大量的水果图像数据集，确保各个类别的水果都有足够的样本。这些图像应该包含不同角度、不同大小和不同背景的水果。
2、数据预处理：对数据进行预处理以准备训练。这包括图像重采样、大小调整、灰度化或彩色处理等。还可以考虑使用数据增强技术，如旋转、平移、缩放等，以扩充数据集。
3、构建深度学习模型：选择适合水果识别分类的深度学习模型，如卷积神经网络（CNN）。CNN在图像分类任务中表现良好。
4、模型训练：使用准备好的数据集对深度学习模型进行训练。将数据集分为训练集和验证集，使用训练集来训练模型，使用验证集来评估模型性能并进行调优。
5、模型评估：使用测试集对训练好的模型进行评估，计算分类准确率、精确率、召回率等指标。根据评估结果来判断模型的性能。
6、模型应用：将训练好的模型应用到实际场景中进行水果识别分类。输入一张待分类的水果图像，通过模型进行预测，得到水果的类别标签。
流程图如下图4所示，

图4 深度学习过程
系统流程图如下图5所示，

图5 系统流程图

六、详细设计

6.1 代码结构
主要是通过Tensorflow训练两组模型来执行分类任务，模型的结构如下：
images目录主要是放置一些图片，包括测试的图片和UI界面使用的图片；
models目录下放置训练好的两组模型，分别是CNN模型和MobileNet的模型；
results目录下放置的是训练的训练过程的一些可视化的图，两个图是两个模型训练过程中训练集和验证集准确率和loss变化曲线；
get_data.py 爬虫程序，可以爬取百度的图片；
window.py 是界面文件，主要是利用pyqt5完成的界面，通过上传图片可以对图片种类进行预测；
testmodel.py是测试文件，主要是用于测试两组模型在验证集上的准确率；
train_cnn.py是训练CNN模型的代码；
train_mobilenet.py 是训练MobileNet模型的代码；
requirements.txt是本项目需要的包。
6.2 模型构建与训练
1、使用tf.keras.preprocessing.image_dataset_from_directory直接从指定的目录中加载数据集并统一处理为指定的大小，代码如下：

# 数据集加载函数，指明数据集的位置并统一处理为imgheight*imgwidth的大小，同时设置batch
def data_load(data_dir, test_data_dir, img_height, img_width, batch_size):
    # 加载训练集
    train_ds = tf.keras.preprocessing.image_dataset_from_directory(
        data_dir,
        label_mode='categorical',
        seed=123,
        image_size=(img_height, img_width),
        batch_size=batch_size)
    # 加载测试集
    val_ds = tf.keras.preprocessing.image_dataset_from_directory(
        test_data_dir,
        label_mode='categorical',
        seed=123,
        image_size=(img_height, img_width),
        batch_size=batch_size
