【高频电子线路课程设计】调幅发射机

目录

高频电子线路课程设计

摘要:

1绪论

1.1设计的作用和目的

2调幅发射机的主要性能指标

2.1调幅发射机的工作原理

3小功率调幅发射机的设计

3.1方案的选择

3.1.1简易调幅发射机的工作原理框图

3.1.2功率分配及电源电压确定

3.1.3各级晶体管的选择

3.2电路形式及工作原理

3.2.1高频振荡器电路和缓冲级

3.2.2音频放大电路

3.2.4放大电路

4调幅发射机各级电路的计算与调试

4.1各级电路的计算

4.1.1载波级

4.1.2音频放大级

4.1.3调幅级

4.1.4功率放大级

4.1.5调制系数与功率

4.2电路的调试

4.2.1调幅电路仿真

4.2.2功率放大电路

5总结设计电路的特点、存在不足及改进方法

6小功率调幅发射机的安装与调试

6.1器材

6.2内容与原理

 6.4实物焊接

6.5实物调试

7总结

8参考文献

高频电子线路课程设计

摘要:

    随着科技的进步,调幅发射机的应用越来越明显。调幅发射机的主要任务是完成有用的低频信号对高频载波的调制,将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。

通常,发射机包括三个部分:高频部分,低频部分和电源部分。高频部分一般包括主振荡器、倍频器、缓冲隔离级、高频电压放大级、高频频功率放大级。主振荡器的作用是产生频率稳定的载波。缓冲级主要是削弱后级对主振器的影响。低频部分包括话筒、低频电压放大级、低频功率放大级。调制是将要传送的信息装载到某一高频振荡信号上去的过程。我们要实现将采集的音频信号放大调幅后播放出去。

关键字:发射机,组成,原理,功能

1绪论

1.1设计的作用和目的

通过本课题的设计、调试和仿真,加深对《高频电子线路》理论知识的进一步理解,进一步巩固理论知识,能够建立起无线发射机的整机概念,学会分析电路、设计电路的步骤和方法,了解发射机各单元之间的关系以及相互影响,从而能正确设计、计算调幅发射机的各单元电路:主振级、被调级、推动级、功率放大级、输出匹配网络等。进一步掌握所学单元电路以及在此基础上,培养自己分析、应用其他电路单元的能力。同时经过课程设计,要学会查资料、充分利用互联网等一切可利用的学习资源,增强同学们分析问题解决问题的能力,为将来的毕业设计做铺垫,也为将来走向就业岗位打下一定的基础。

2调幅发射机的主要性能指标

2.1调幅发射机的工作原理

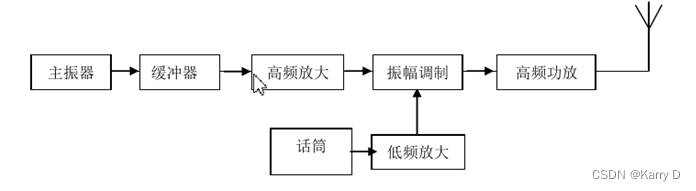

调幅发射机的组成框图如下图2.1所示,其工作原理是:第一本机振荡产生一个固定频率的中频信号,经缓冲、高频小信号放大后输入调制器;话音放大电路放大来自话筒的信号,其输出也送至调制器;调制器输出是已调幅了的中频信号,功放级将载频信号的功率放大到所需发射功率。

图2.1  调幅发射机组成框图

图中,各组成部分的作用如下:

(1)本机振荡:产生频率为3MHz的载波信号。

(2)缓冲隔离级:将晶体振荡级与调制级隔离,减小调制级对晶体振荡级的影响;将功率激励级与调制级隔离,减小功率激励级对调制级的影响。

(3)话音放大级:将话筒信号电压放大到调制级所需的调制电压。

功率激励级:为末级功放提供激励功率。

(4)末级功放:对前级送来的信号进行功率放大,在负载上获得满足要求的发射功率。

3小功率调幅发射机的设计

3.1方案的选择
3.1.1简易调幅发射机的工作原理框图

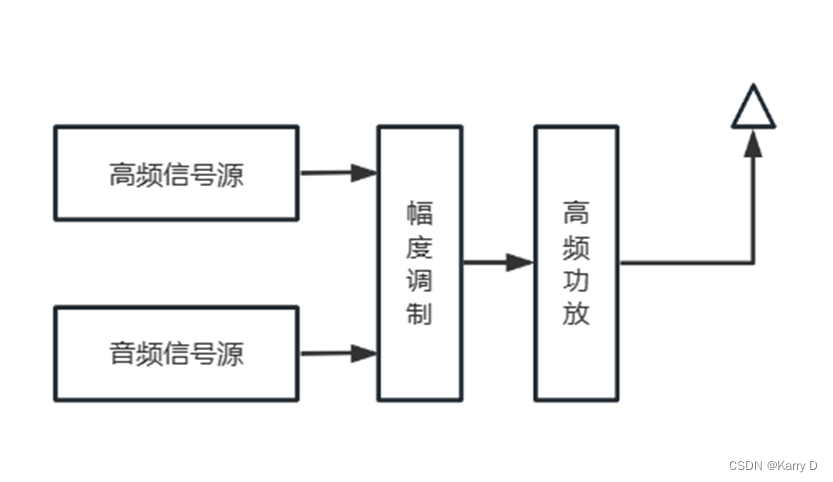

简易调幅发射机的机构如图3.1.1所示.高频信号源作为载波,音频信号源可以是语音,可以是音乐,也可以是固定的单音频.高频信号与音频信号经幅度调制后变为调幅波,然后送往高频功放,经高频功放放大后,通过天线发射出去.

图3.1.1  调幅发射机组成框图

3.1.2功率分配及电源电压确定

由调制级输出信号幅度几十毫伏,末级功率放大器管最大输出功率为 ,所以前置放大增益为Ap=3dB(2倍),取功率放大器管功率增益为Ap=13 dB(20倍),则末级的最大激励功率才能符合要求,而振荡器输出功率较小,一般为几十毫瓦即可。

对于小型发射机,电源电压一般为9~15 V,所以取标准电源9 V。

3.1.3各级晶体管的选择

一般选取晶体管的原则是BVceo、Pcm 、Icm必须满足要求。

受调放大级:晶体管采用2N221a,是电路的核心,起电流控制和放大作用。

3.2电路形式及工作原理
3.2.1高频振荡器电路和缓冲级

主振级是调幅发射机的核心部件,主要用来产生一个频率稳定、幅度较大、波形失真小的高频正弦波信号作为载波信号。

本级用来产生3MHz左右的高频振荡载波信号,由于

一、摘要 随着社会的发展,通讯工具在我们的生活中的作用越来越重要。通信工程专业的发展势头也一定会更好,为了自己将来更好的适应社会的发展,增强自己对知识的理解和对理论知识的把握,本次课程设计我准备制作具有实用价值的调频器。我们都知道发射机的功能是将原始信号调制成频率携带消息的信号,该过程称作调制过程,实现这一功能的电路称作调频电路。 调频电路是使受调波的瞬时频率随调制信号而变化的电路。调频器分为直接调频和间接调频两类。直接调频是用调制信号直接控制自激振荡器的电路参数或工作状态,使其振荡频率受到调制,变容二极管调频、电抗管调频和张弛调频振荡器等属于这一类。在微波波段常用速调管作为调频器件。间接调频是用积分电路对调制信号积分,使其输出幅度与调制角频率成反比,再对调相器进行调相,这时调相器的输出就是所需的调频信号。间接调频的优点是载波频率比较稳定,但电路较复杂,频移小,且寄生调幅较大,通常需多次倍频使频移增加。对调频器的基本要求是调频频移大,调频特性好,寄生调幅小。调频器广泛用于调频广播、电视伴音、微波通信、锁相电路和扫频仪等电子设备。调频广播具有抗干扰性能强、声音清晰等优点,获得了快速的发展。调频电台的频带通常大约是200~250kHz,其频带宽度是调幅电台的数十倍,便于传送高保真立体声信号。 由于调幅波受到频带宽度的限制,在接收机中存在着通带宽度与干扰的矛盾,因此音频信号的频率局限于30~8000Hz的范围内。在调频时,可以将音频信号的频率范围扩大至30~15000Hz,使音频信号的频谱分量更为丰富,声音质量大为提高。 许多中小功率的调频发射机都采用变容二极管直接调频技术,即在工作于发 射载频的LC振荡回路上直接调频,采用晶体振荡器和锁相环路来稳定中心频率。较之中频调制和倍频方法,这种方法的电路简单、性能良好、副波少、维修方便,是一种较先进的频率调制方案。因此,对于调频电路的研究、设计,具有重大的意义。此次的课程设计我准备设计出具有一定实用价值的调频器,以实现对音频信号的频率调制。
