基于multisim的无线通信系统设计--调幅发射机

一、设计的作用和目的

1.设计的作用

 了解无线收发系统的构成，具备无线收发系统设计及仿真的能力。

2.设计的目的

设计一个输入频率为10KHz的调制信号，载波频率为27MHz的调幅发射机。

二、调幅发射机的主要性能指标

调幅发射机的组成框图如下图1所示，其工作原理是：由本机振荡产生一个固定频率的中频信号，经缓冲后输入调制器；话音放大电路放大来自话筒的信号，其输出也送至调制器；调制器输出是已调幅了的中频信号，功放级将载频信号的功率放大到所需发射功率。本例将语音信号与音频放大器部分用仿真软件中的一个300mV、10KHz的时钟信号源代替。

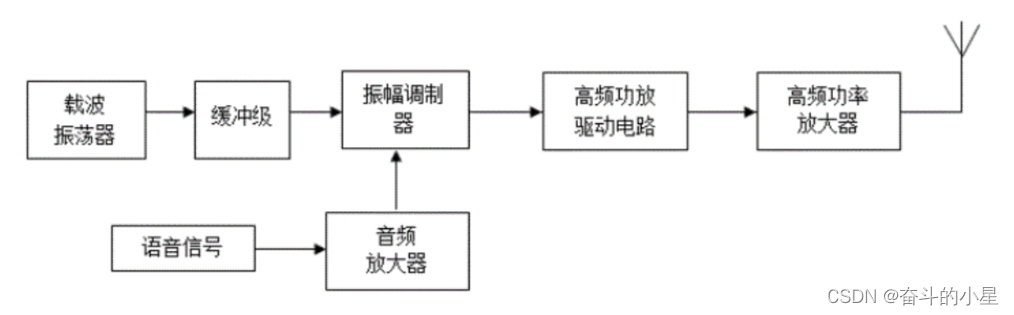

图1  调幅发射机组成方框图

三、小功率调幅发射机的设计
