首先是file,在file里面可以完成对仿真文件的操作
其次是edit,对电路图进行各种编辑
然后是view,查看选项,放缩,适配
place 用于放置各种要素,元器件
然后是simulate,用来启动和管理各种仿真
最后一个常用的就是help 功能,查找需要的各种帮助
慢慢的,我们也需要手写各种英文界面
中部是电路工作的主要区域
最右侧也是一些快捷按钮,可以调出各种虚拟仪器,用的比较多的是万用表和示波器
最下面是示范区,给出执行的结果

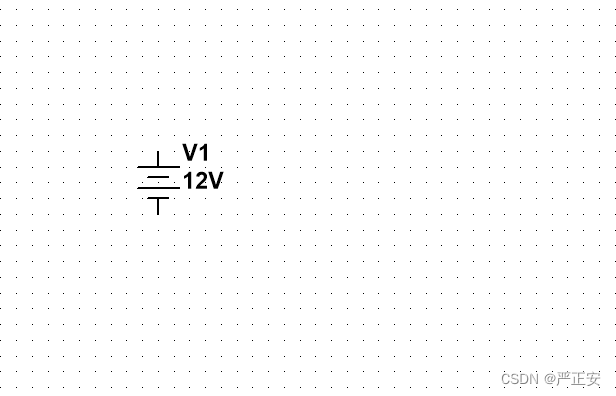

DC-power 代表的是直流电压源,放置其中有两种方式,第一种是双击DC-power,第二种是点击OK

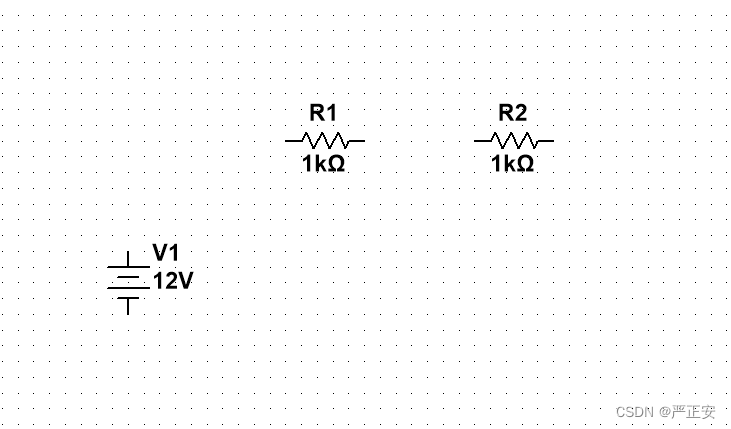

然后再放置电阻,点击place basic
basic切换成source ,可以切换成source
放置地面

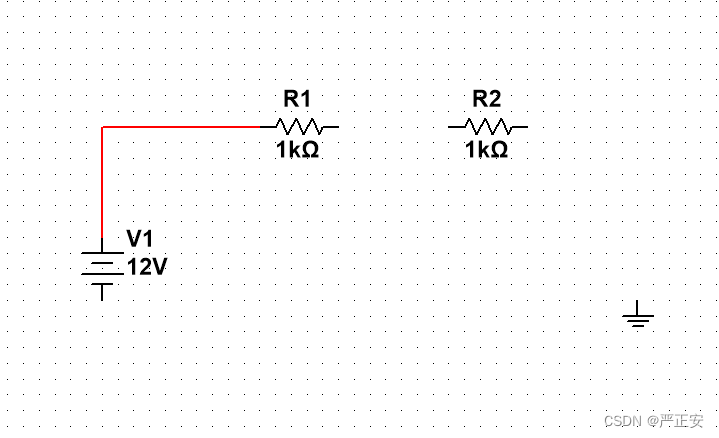

下面开始连线

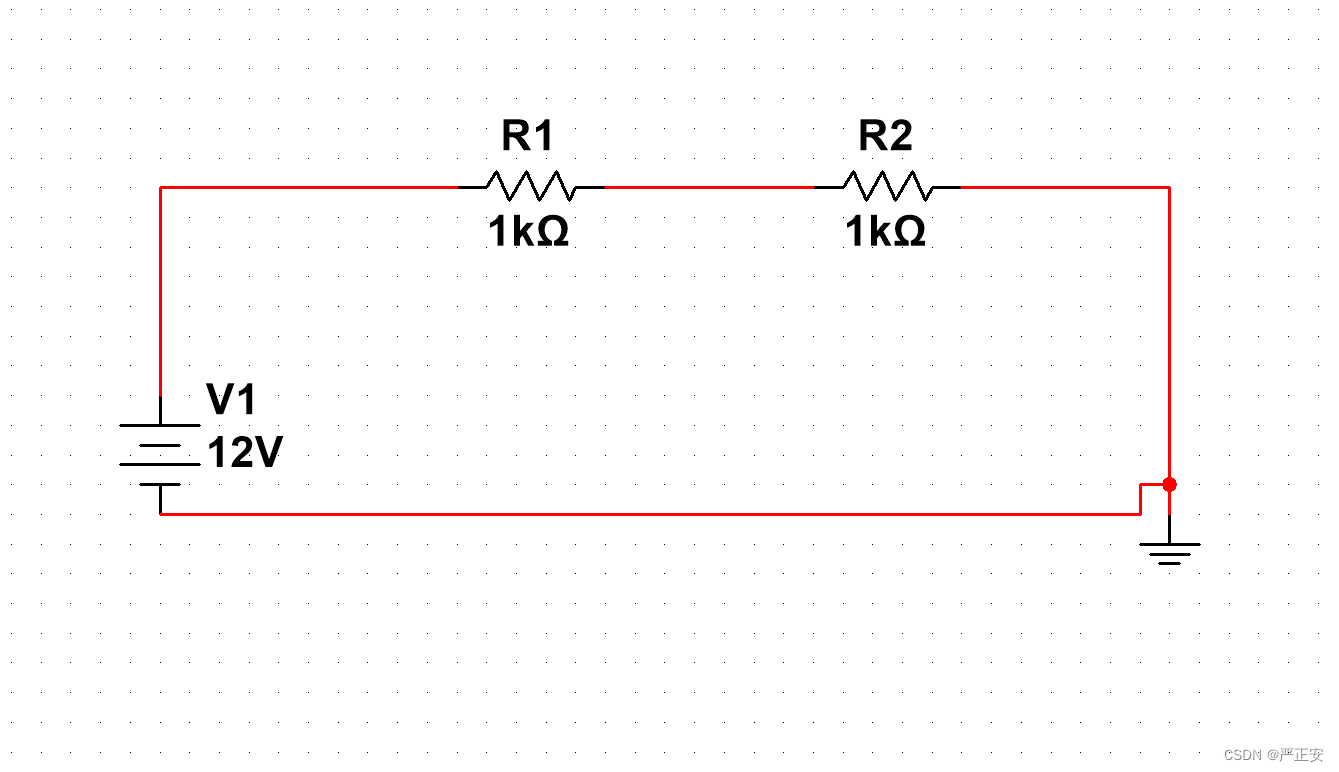

下面链接其他电路

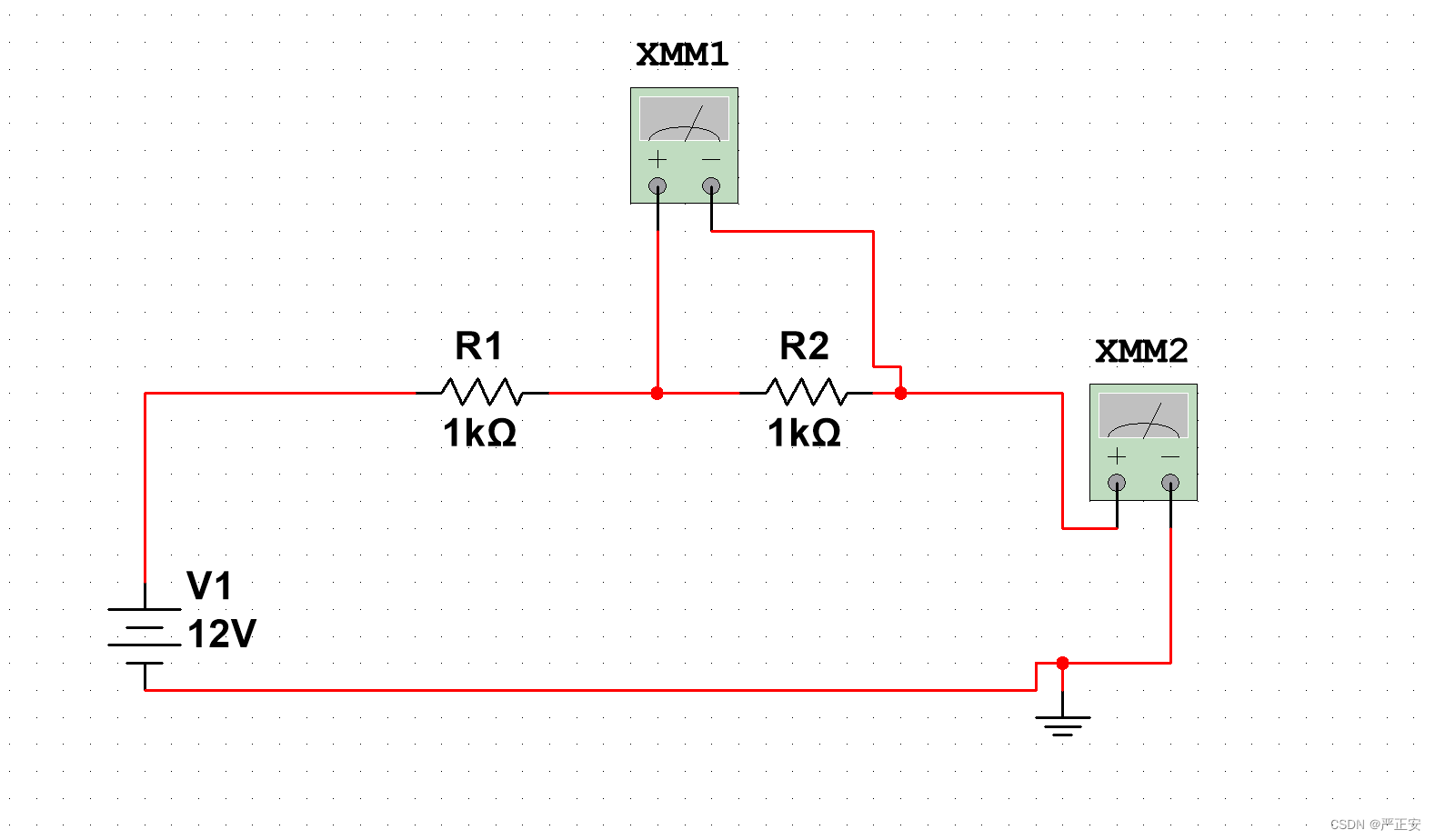

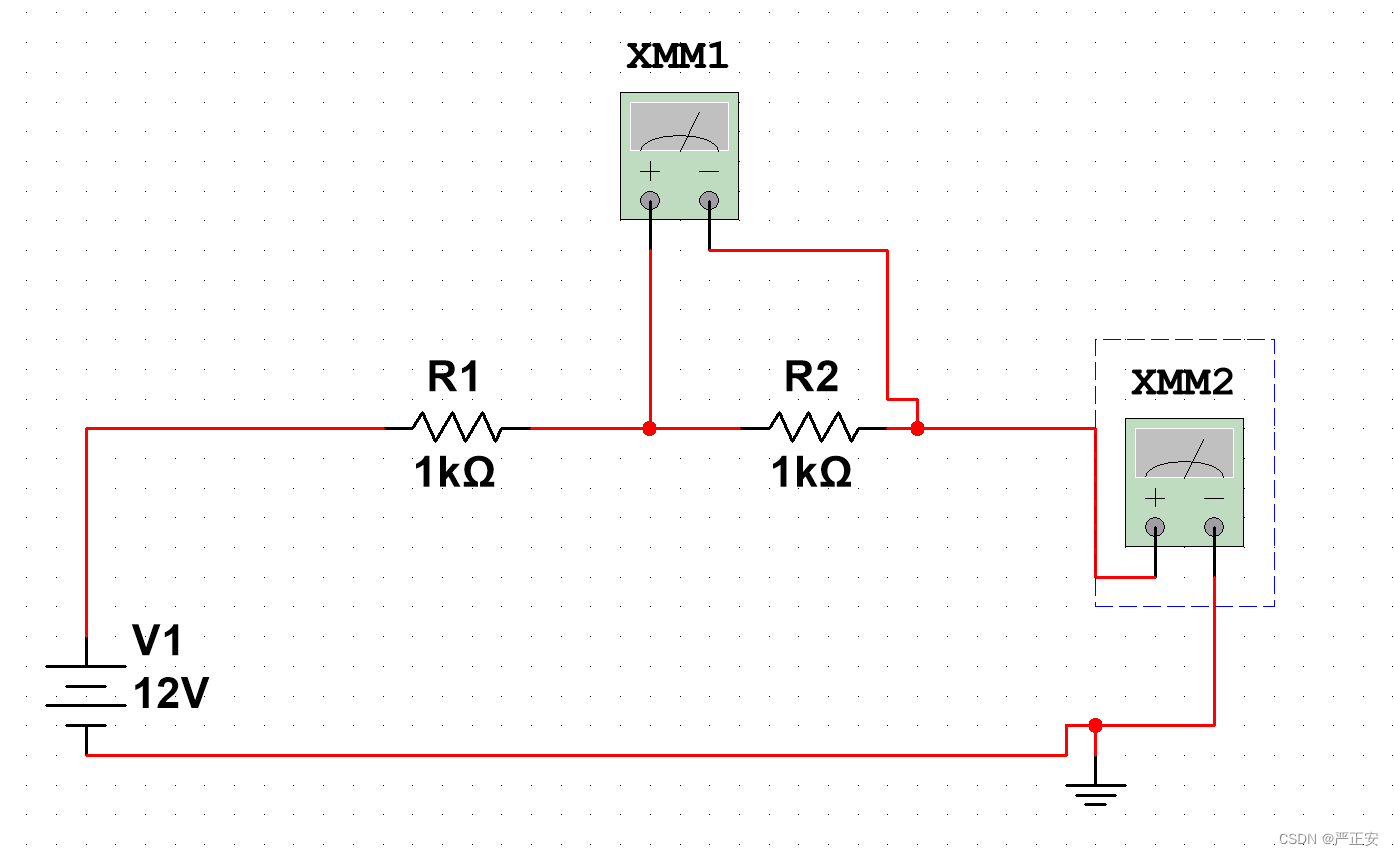

下面开始连接万用表

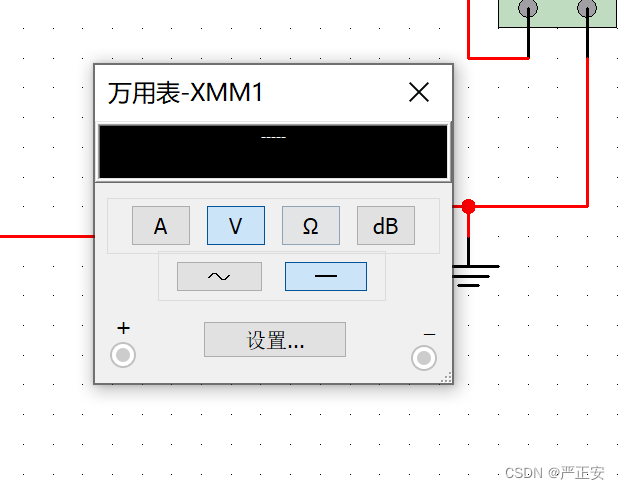

选择电压计,电流计
A代表完成电流功能,V代表电压功能,欧姆代表测电阻
如果我们仿真无误的话,应该显示什么值呢?
电压应该显示6v,然后回路的总电阻是2k欧姆,所以电流应该显示出6mA的值
然后我们就开始仿真

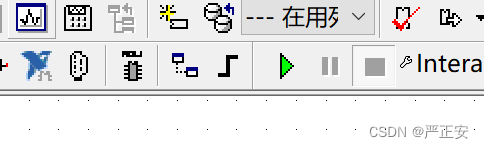

点击启动键

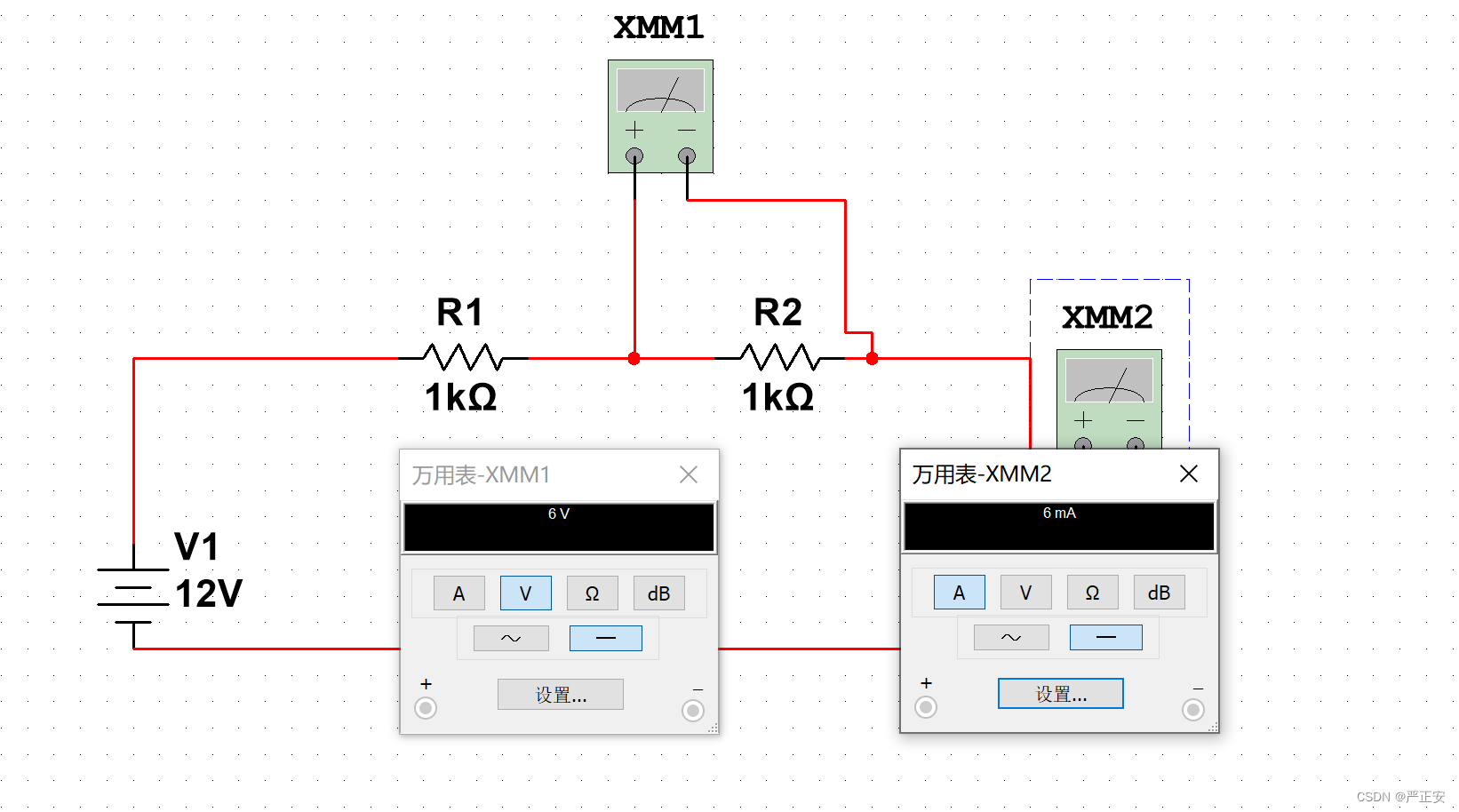

然后就可以显示结果
到现在我们就完成了第一个电路的仿真还有搭建工作
电路仿真软件中归队电路尽心高仿真的流程
1.输入电路(有图形输入和代码输入两种方式,感兴趣的话可以自学代码的方式)
2.放置探针(probe)
3.设置并且运行仿真,仿真软件支持不同类型的仿真,查看结果
有时可以使用虚拟仪表来代替
