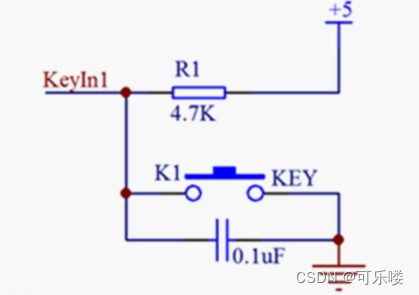

硬件消抖电路原理（简易版）

我觉得加入的电容就是一个阻值可变的“电阻”！其阻值随携带电荷的增大而减小。

按键按下（高电平->低电平）：按键按下，电容与按键形成回路，电容开始放电，当电容放电结束后，抖动就基本结束了。在放电期间，KeyIn1处一直向外输出高电平。

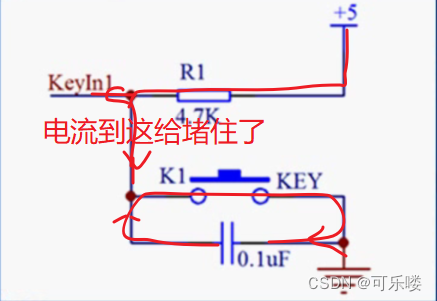

具体来讲就是电容那边已经有一个回路了，从电源来的电流到回路这给堵住了，可以把这个回路理解为一个“电阻”，但是这个“电阻”的阻值在逐渐减小，当减小到它在与R1的分压中分得的电压小于1.3V时，KeyIn1就输出为低电平了，这时候抖动也就基本没了。

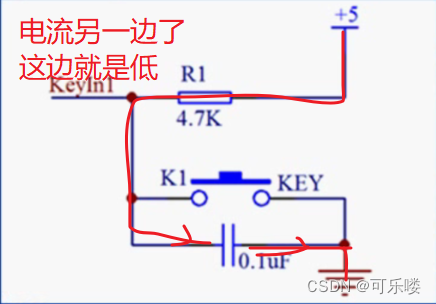

按键松开（低电平->高电平）：按键松开，电容左极板接电源，右极板接地，开始充电，当电容充电结束后，抖动也就基本结束了。在电容充电期间，KeyIn1处一直向外输出为低电平。

 按键松开，电容本来两边都是低电平，现在一边接高电平，一边接低电平，要开始充电了！这个阻值很小的“带电阻”起初分压时很小的，所以KeyIn1显示低电平，当它充电一段时间，阻值大到可以分的3.7V的电压时，KeyIn1就显示高电平了，同样，抖动也基本该结束了。

以上仅为个人理解，其中不当之处望各位大佬批评指正！
