把CSMA/CD、Token Bus、Token Ring说清楚

CSMA/CD、Token Bus、Token Ring的比较

局域网技术中的三种局域网

• 采用带有冲突检测的载波侦听多路访问（CSMA/CD【Carrier Sense Multiple Access with Collision Detectio】）控制方法的总线型Ethernet，简称以太网。

• 采用令牌控制的令牌总线型（Token Bus）局域网，简称Token Bus或令牌总线网

• 采用令牌控制的令牌环状（Token Ring）局域网，简称为Token Ring或令牌环网

• 这三种局域网主要分为两类：总线型和环状拓扑

CSMA/CD的特点

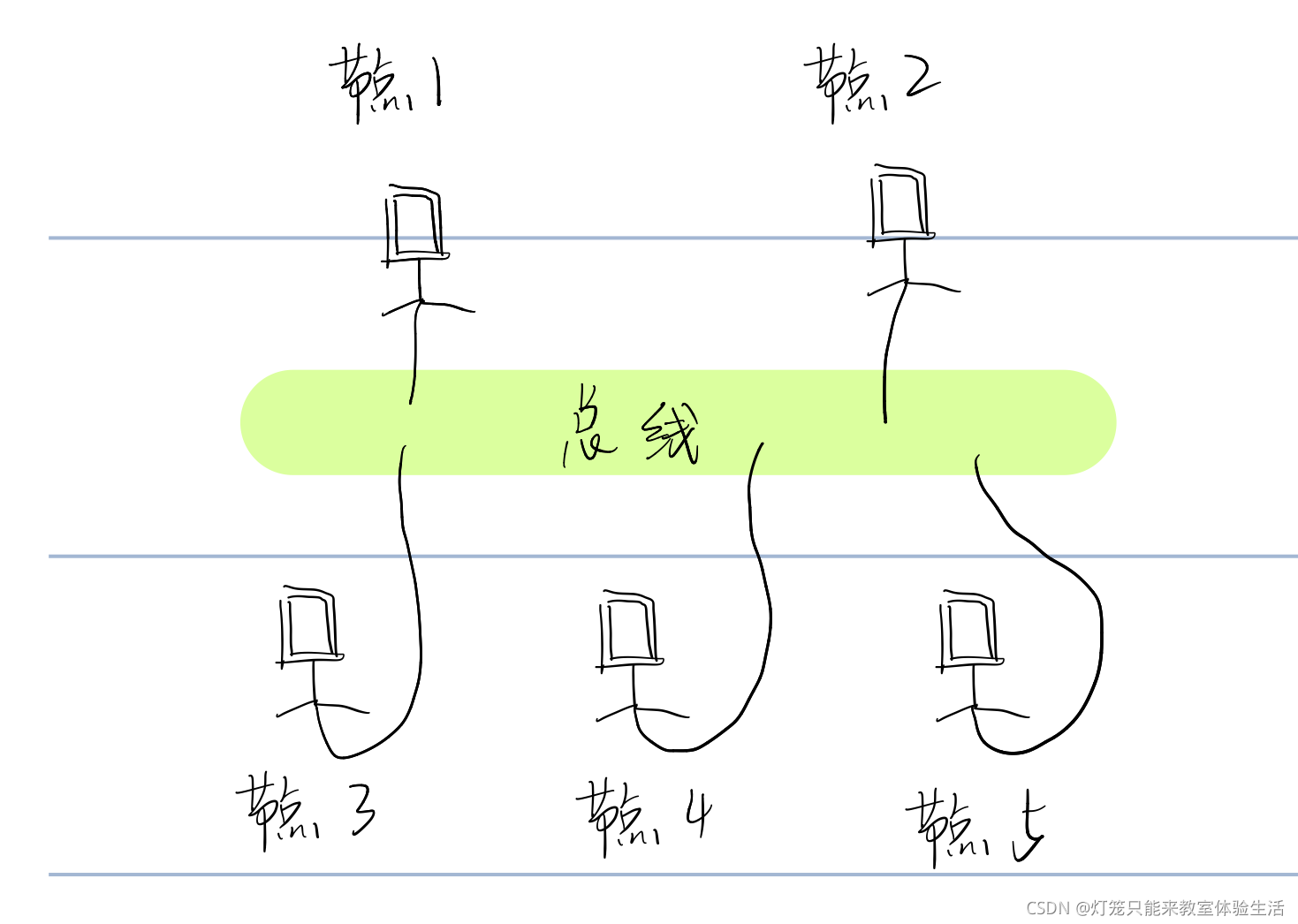

总线（Bus）是计算机各种功能部件之间传送信息的公共通信干线。

说人话就是：局域网上的各个节点通过一条公共的线路传输数据。

• 1、所有节点通过总线发送或接受数据，一个时刻只允许一个节点通过总线发送数据。

  打个比方：在一个网络会议里（总线），大家都带着耳机（接收数据），每个人都有一个麦克风（发送数据），一个时刻只允许一个人说话（一个时刻只允许一个节点通过总线发送数据）。

• 2、当一个节点通过总线以**“广播”方式发送数据时，其他节点只能以“收听”**方式，接收数据。

  广播是一种信息的传播方式，指网络中的某一设备同时向网络中所有的其它设备发送数据

​

• 3、由于总线被多个节点共享，所以可能出现多节点同时通过总线发送数据的情况，造成传输失败，这种情况称为**“冲突”**。

  这是否与第一条冲突？第一条是监听成功的情况，有可能多个节点同时发送，但是接收方并没有成功监听。

  打个比方：在网络会议中，有两个人同时讲话，大家听到的声音可能就是：“@#￥%……&”，讲话了（发送数据），但是没有听清楚（成功接收数据）。

• 每个节点通过“竞争”总线的方式来获取发送权，所以每个节点得到发送权的时间是不确定的，因此CSMA/CD属于随机型介质访问控制方法。

令牌总线型（Token Bus）的特点

• 1、利用令牌来控制 节点 访问总线

  令牌是一种特殊结构的控制帧，用来控制节点对总线的访问权。任何节点只有在获取令牌后才能使用总线发送数据。

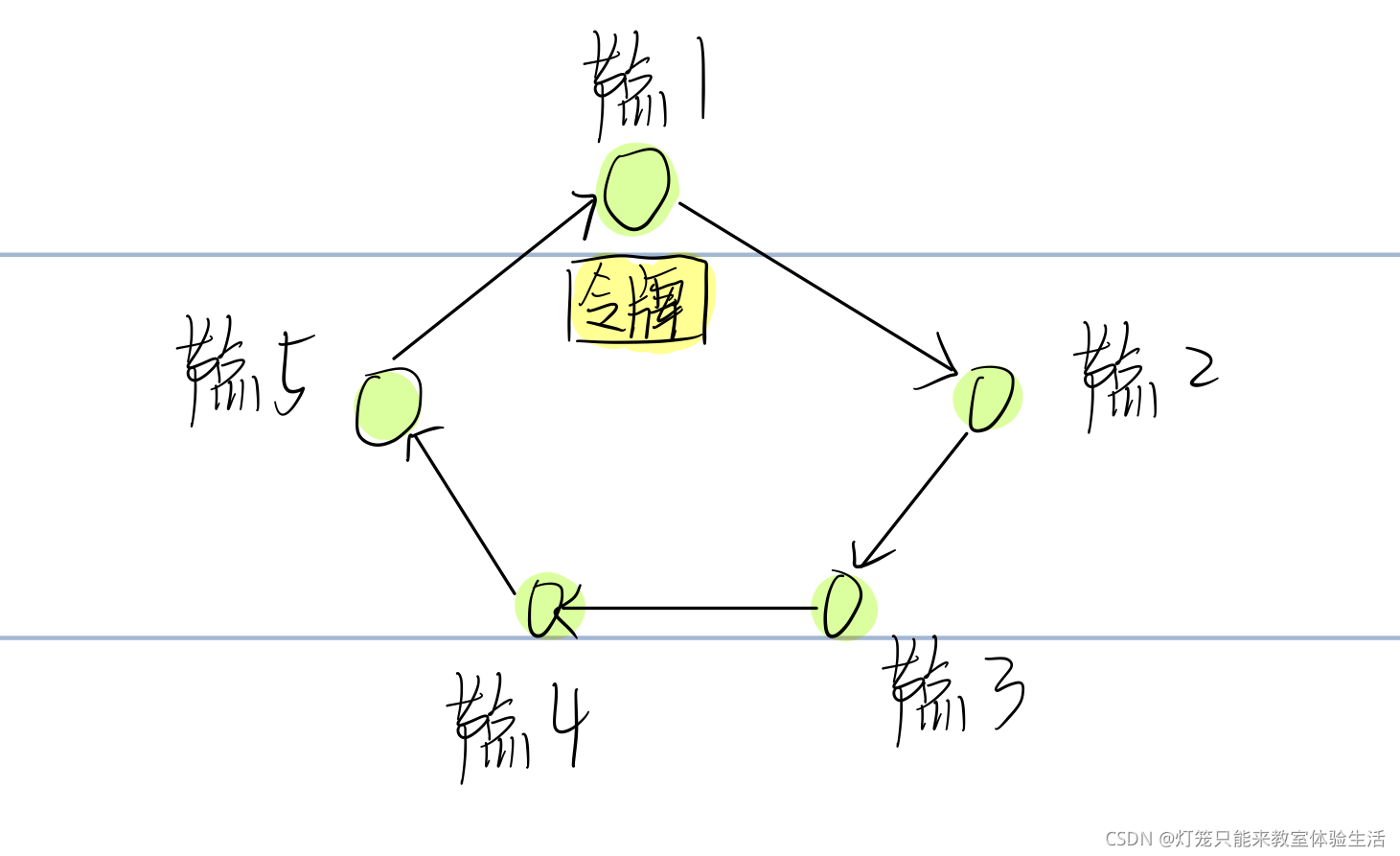

• 2、通过预先确定节点获取令牌的顺序，使得总线上的节点在传输过程中形成逻辑的环状。



• 3、可以设定一个节点持有令牌的最大时间（token holding time，THT），这同时也限定了每一个节点每次可以发送的数据量。

• 4、每个节点两次获取令牌的时间间隔：ΔT = N × （THT + Tr + Tc）。

  Tr：令牌在两个相邻节点之间的传播时间。

  Tc：节点接收、处理帧与令牌的总时间。

  N：环中的节点个数

  例如：第二点的图中，令牌一开始在节点1处，节点1向节点2发送数据及令牌（Tr），而节点2接收到令牌后进行处理（Tc），节点2发送数据（THT）。所以节点1到节点2用时：THT + Tr + Tc，

  节点2—>节点3，节点3—>节点4，节点4—>节点5，节点5—>节点6共用时 4×（THT + Tr + Tc）。

  所以从节点1获取令牌后，再次获取令牌的时间是 5×（THT + Tr + Tc）。

• 通过令牌来协调各节点的通信关系，各节点间不会发生冲突。

令牌环网（Token Ring）的特点

• 环网中的节点通过网卡和点-点线路，逐个连接成闭合的环状结构，环中的数据沿着一个方向传播。

• 令牌是一种特殊的MAC控制帧。令牌帧头中有一位用于标志令牌的忙/闲。

• 如果节点1需要发送数据帧，它必须等待空闲令牌的到来。



  当节点1获取空闲令牌时，会将令牌的标志位改成“忙”，然后发送数据帧。

  节点2、3、4、5将以此收到数据帧。假设目的地址是节点3，则节点3在正确接收到数据帧后，标志出发送帧已经被正确接收的标记。

  当节点1接收到【带有目的节点正确接收标记】的数据帧时，它将回收已发送的数据帧（否则重新发送），并将令牌改成空闲令牌，并将令牌发送到下一节点。
  节点1准备发送数据帧，它获取到空闲令牌的时候，把令牌的标志位标记为忙，它会把”忙令牌“发送给节点2。

总结

这里引用课本的一段话。

有人将 CSMA/CD的工作过程比喻成：很多人在一间黑屋子中举行讨论会，参加会议的人只能听到其他人的声音。

• 每个人在说话前必须倾听【先听后发】，只有等会场安静下来后，他才能发言。
• 人们将发言前要监听来确定是否已经有人在说话的动作称为【载波侦听】；
• 在会场安静的情况下，每个人都有说话的机会称为【多路访问】；
• 如果在同一时刻有两人或两人以上的人同时说话，大家就无法听清任何一个人的发言【发生冲突】；
• 发言人在说话的过程中要及时发现是否发生冲突【冲突检测】。
• 如果发言人发现冲突已经发生，此时他需要停止讲话【冲突停止】，然后随机后退延迟，再次重复上述过程【延迟重发】，直至讲话成功。
• 如果失败多次，他可能会放弃这次发言的想法。
