MQ_2烟雾传感器

概述

MQ_2功能

MQ-2烟雾传感器对液化气、天然气、城市煤气灵敏度较高。

引脚说明

MQ-2有两种输出方式：
1、数字量输出：通过板载电位器设定浓度阈值，当检测到环境气体浓度超过阈值时，通过数字引脚DOUT输出低电平。
2、模拟量输出：浓度越高，AOUT引脚输出的电压值越高，通过ADC采集的模拟值越高。

VCC——5V
GND——GND
DOUT——数字引脚（Arduino Uno的0-13引脚）
AOUT——模拟引脚（Arduino Uno的A0~A5）

使用ADC采集数据

配置流程

1.开启GPIO和ADC时钟 ：RCC_APB2PeriphClockCmd
2.配置ADC分频：		RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//6分频
3.初始化GPIO：GPIO_Init()
4.初始化ADC:ADC_Init()
5.配置通道信息：	                               //ADC_SQRx寄存器、(ADC_SMPRx)寄存器
	ADC_RegularChannelConfig(ADC1,ADC_Channel_13,1,ADC_SampleTime_239Cycles5);
	ADC1，通道13，转换顺序为第1个，采样时间为239.5周期
6.使能ADC：ADC_Cmd();
7.ADC校准
	ADC_ResetCalibration(ADC1);				//校准
	while(ADC_GetResetCalibrationStatus(ADC1));
	ADC_StartCalibration(ADC1);
	while(ADC_GetCalibrationStatus(ADC1));
8.开启软件转换：ADC_SoftwareStartConvCmd()
9.等待转换完成，读取ADC的数值，也可用作中断处理，,依照ADC框图中的7中的标志位
  使用的是软件触发，不配置中断，不使用中断服务函数。
	while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));
	return ADC_GetConversionValue(ADC1);
 注：ADC_DMACmd()                      //ADC-DMA使能，在运用DMA时使用，此时不使用上面的第9个步骤

具体功能查看以下连接文章

ADC数模转换

代码示例

#include <stdio.h>
#include "stm32f10x.h"
#include "mq_2.h"
#include "string.h"
#include "delay.h"

ADC adcnum;
//PA1

void mq_2_init()
{
	GPIO_InitTypeDef  GPIOInitStrucTure;
	ADC_InitTypeDef		ADCInitDef;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	RCC_ADCCLKConfig(RCC_PCLK2_Div6);

	GPIOInitStrucTure.GPIO_Pin=GPIO_Pin_1;		//A1
	GPIOInitStrucTure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIOInitStrucTure.GPIO_Mode=GPIO_Mode_IPD;
	GPIO_Init(GPIOA, &GPIOInitStrucTure);

	ADCInitDef.ADC_ContinuousConvMode=ENABLE;									//是否连续转换
	ADCInitDef.ADC_DataAlign=ADC_DataAlign_Right;							//右对齐
	ADCInitDef.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;
	ADCInitDef.ADC_Mode=ADC_Mode_Independent;								//独立模式1
	ADCInitDef.ADC_NbrOfChannel=1;														//2个通道
	ADCInitDef.ADC_ScanConvMode=ENABLE;
	ADC_Init(ADC1,&ADCInitDef);										//ADC初始化

	ADC_RegularChannelConfig(ADC1,ADC_Channel_1,1,ADC_SampleTime_239Cycles5);

	ADC_Cmd(ADC1,ENABLE);

	ADC_ResetCalibration(ADC1);				//校准
	while(ADC_GetResetCalibrationStatus(ADC1));
	ADC_StartCalibration(ADC1);
	while(ADC_GetCalibrationStatus(ADC1));

}



u32 get_value(void)
{
	u16 adc_value = 0;
	u8 i = 0;

	for(i = 0; i < 10; i++)
	{
		//开始转换
		ADC_SoftwareStartConvCmd(ADC1,ENABLE);

		//转换是否结束
		while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC) != SET);

		adc_value += ADC_GetConversionValue(ADC1);//读ADC中的值
	}

	return adc_value / 10;//取样10次的平均值
}



void get_power()
{
	u16 ad = 0;
	float power;
	float mq_2num;

		ad = get_value();

		power=3.3 * ad /4096*2; 			//先读取电压值（电路图分压）
		mq_2num=(power - 0.3)/0.1 * 200;		//获取烟雾浓度的值
		printf("电压值：%f\r\n",power);
		printf("mq_2的值为%f：",mq_2num);
		delay_ms(1000);

}

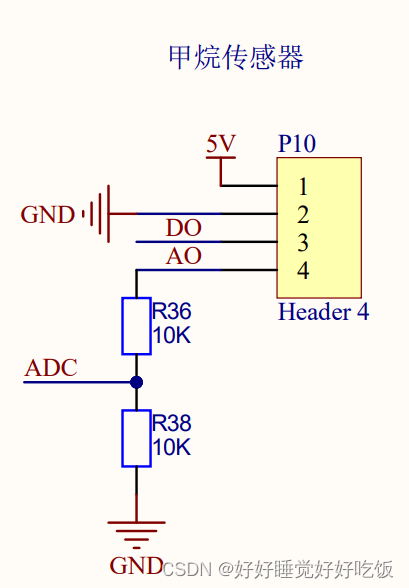

电路原理图

求电压的数值：
ADC读取的电压值为 A0到接地的一半。
ADC / R38 =3.3V / (R36+R38)
