本配置是根据手册进行开发配置的

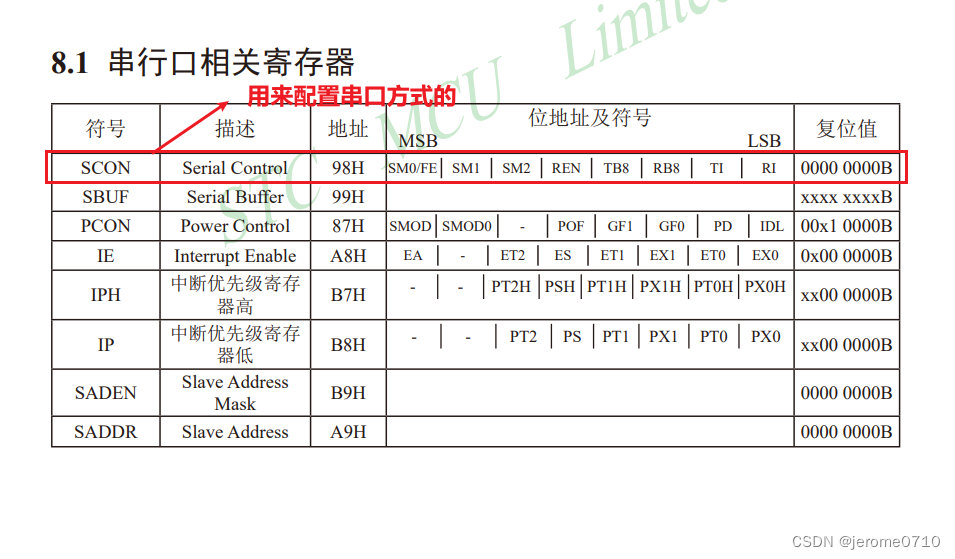

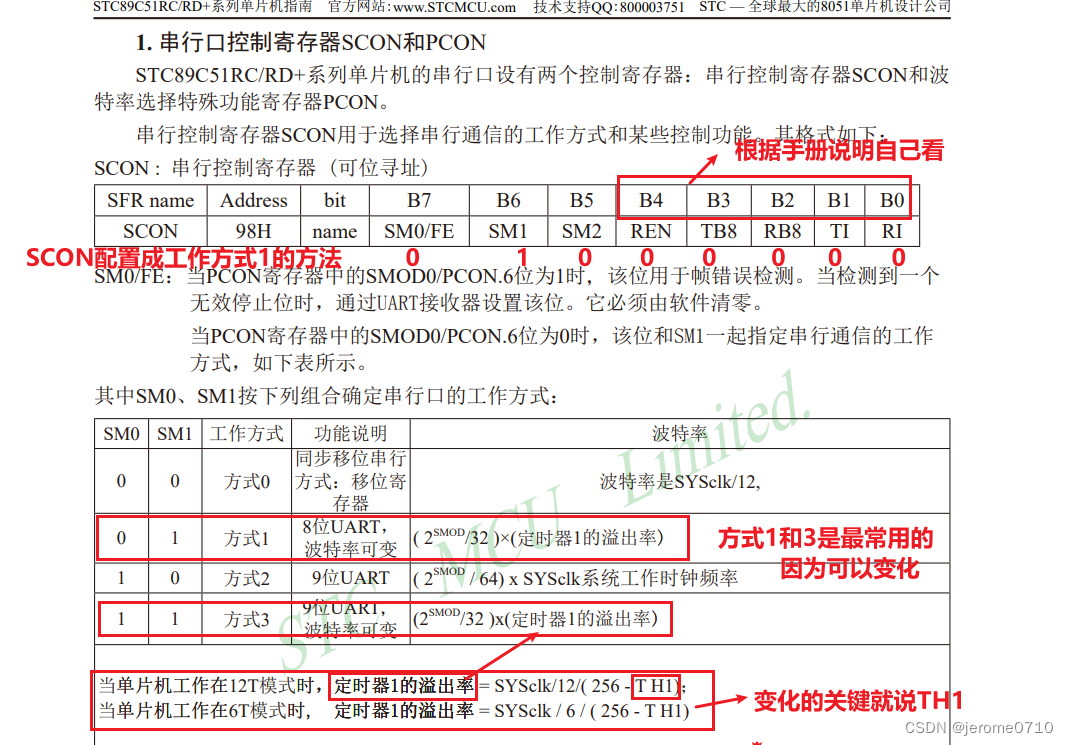

1、首先配置SCON

所以综上所诉 SCON = 0x40 （0100 0000）

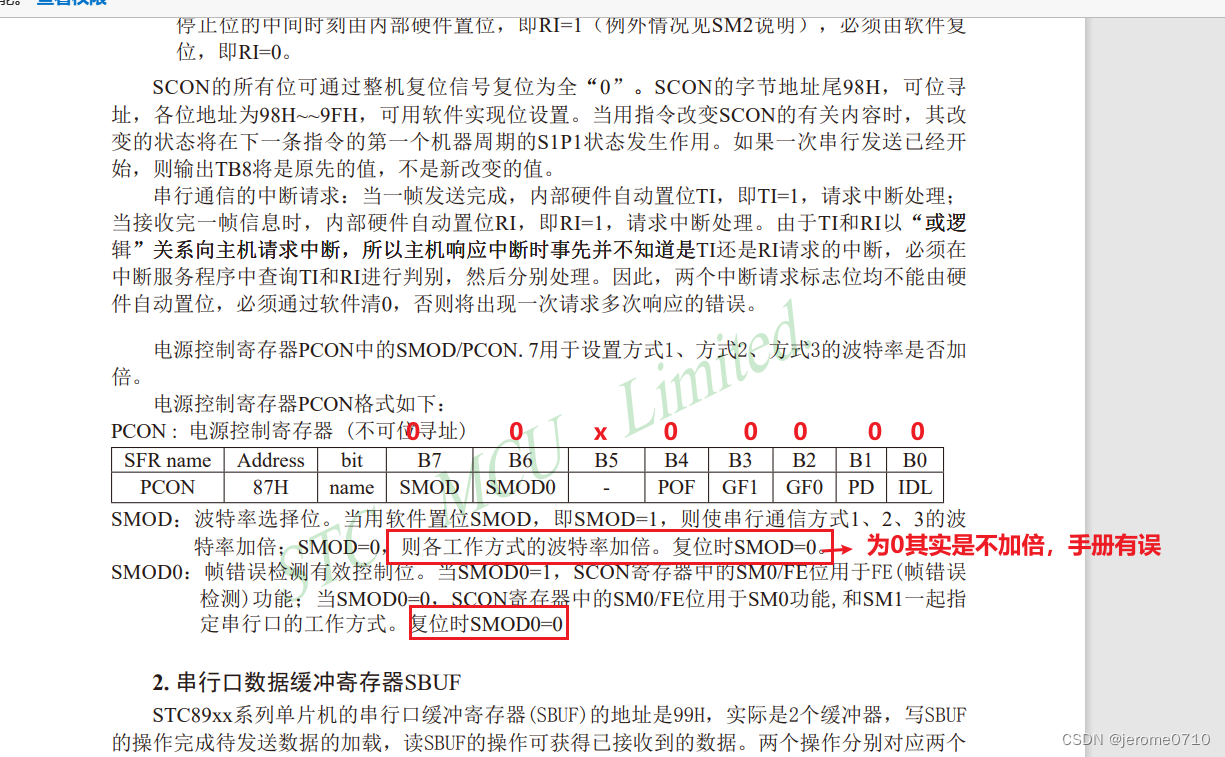

2、PCON不用配置

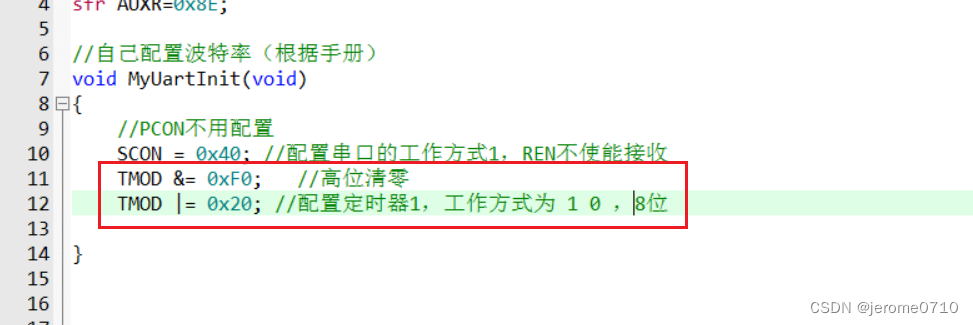

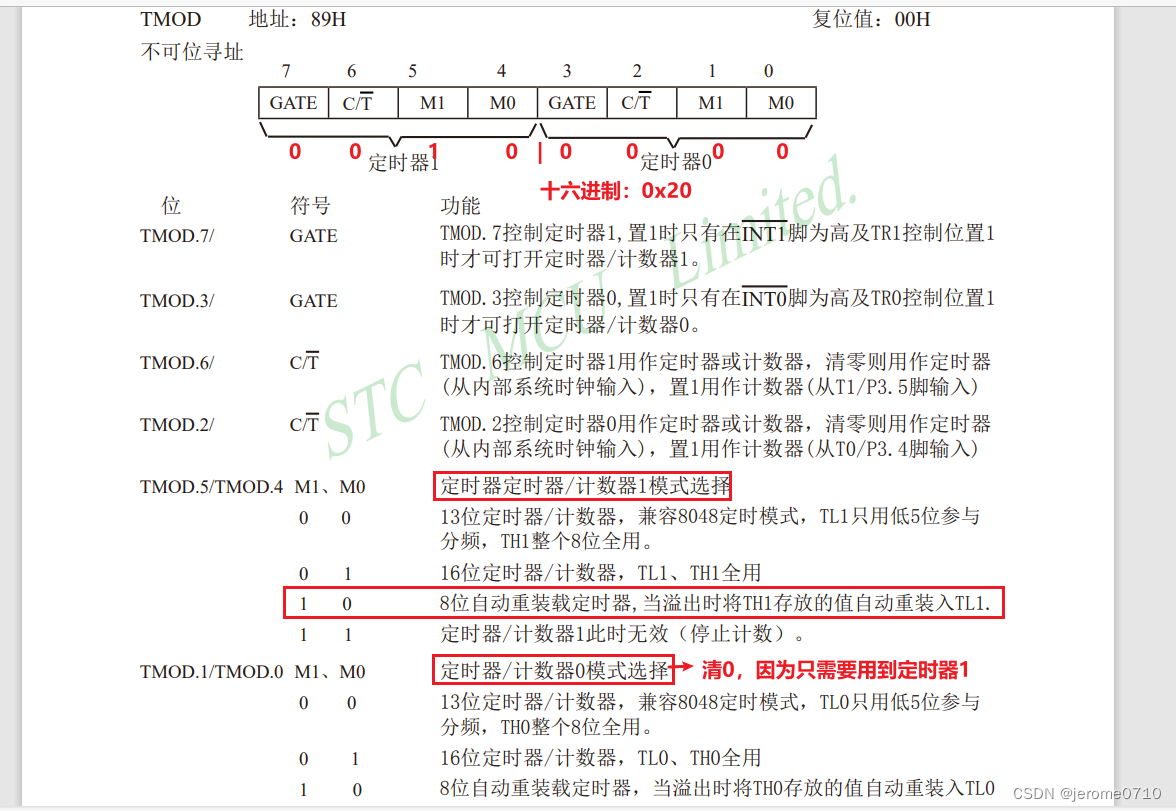

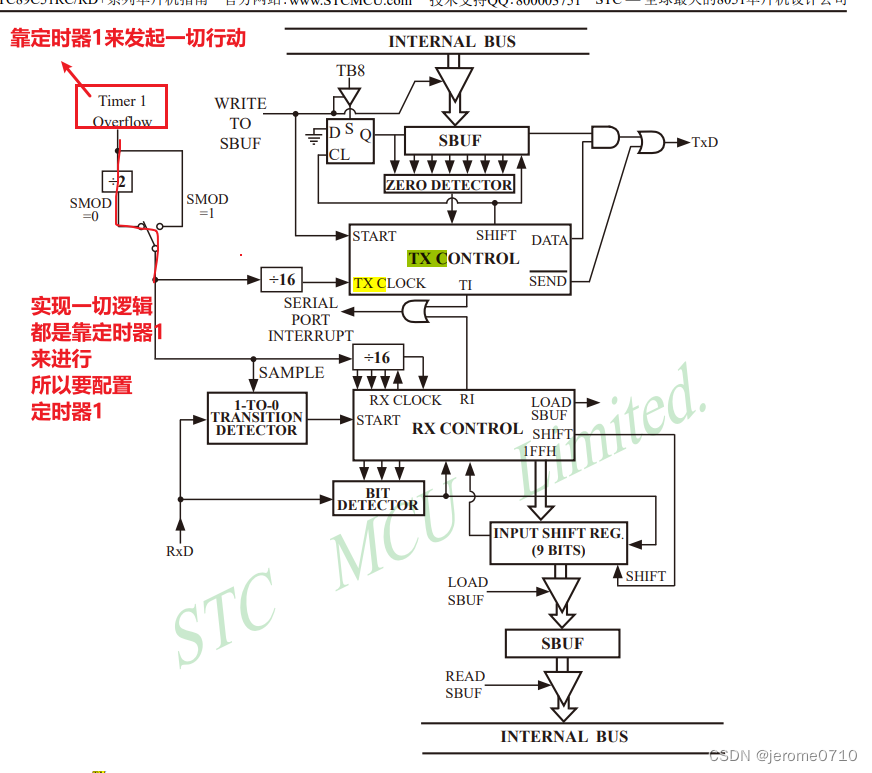

3、配置定时器1

4、波特率的计算

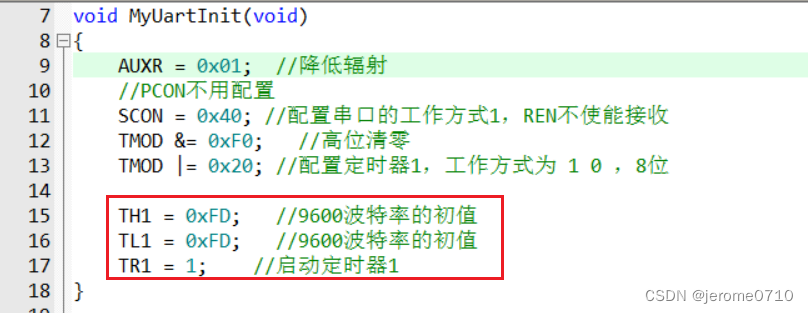

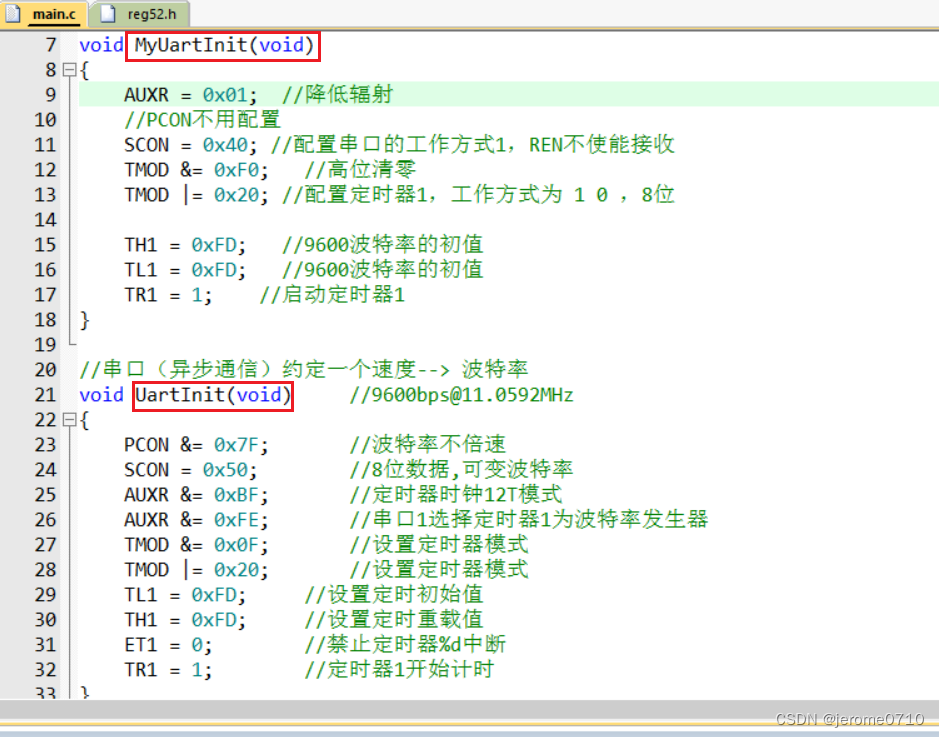

5、配置AUXR

6、对比

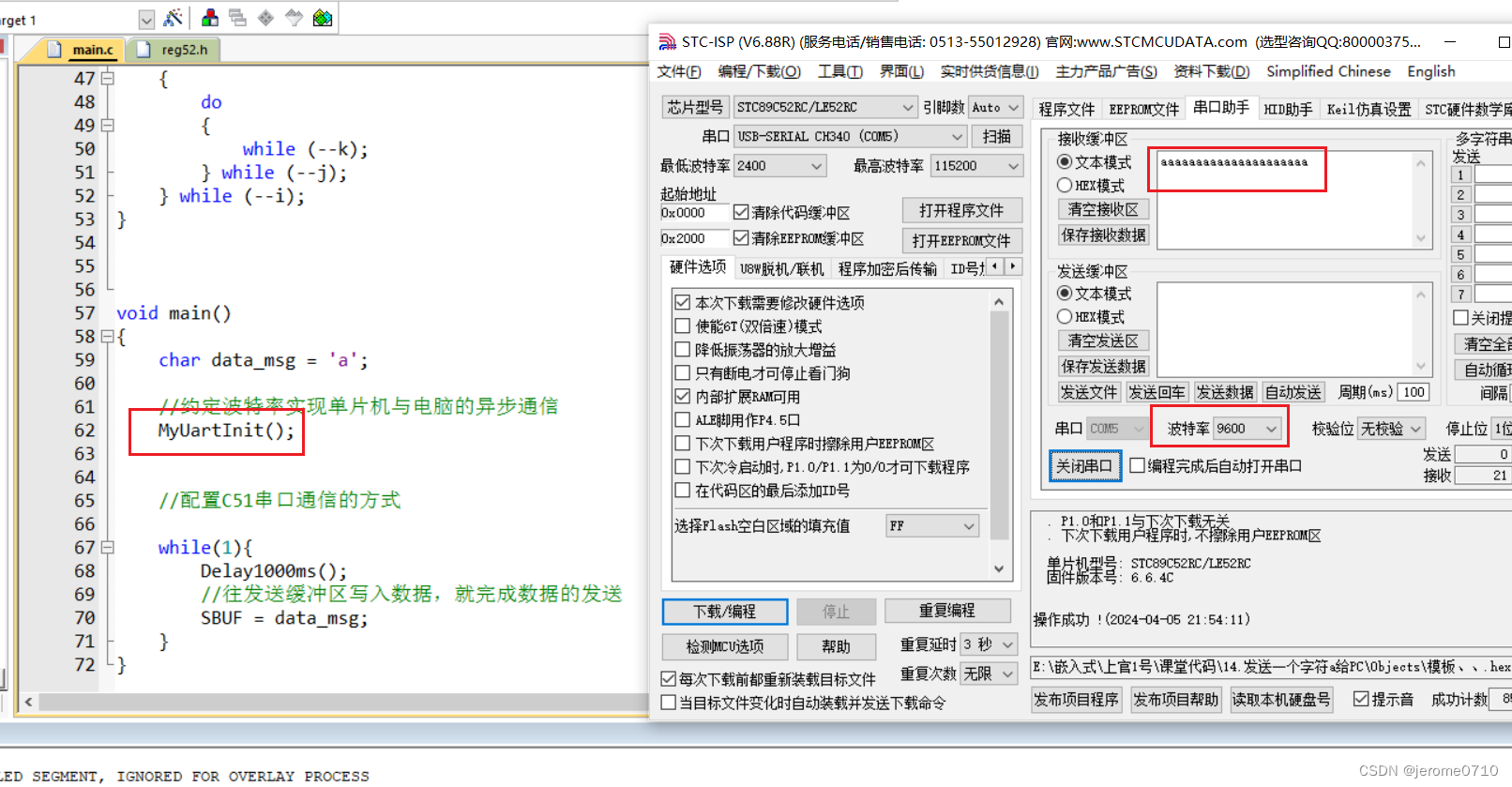

7、实现

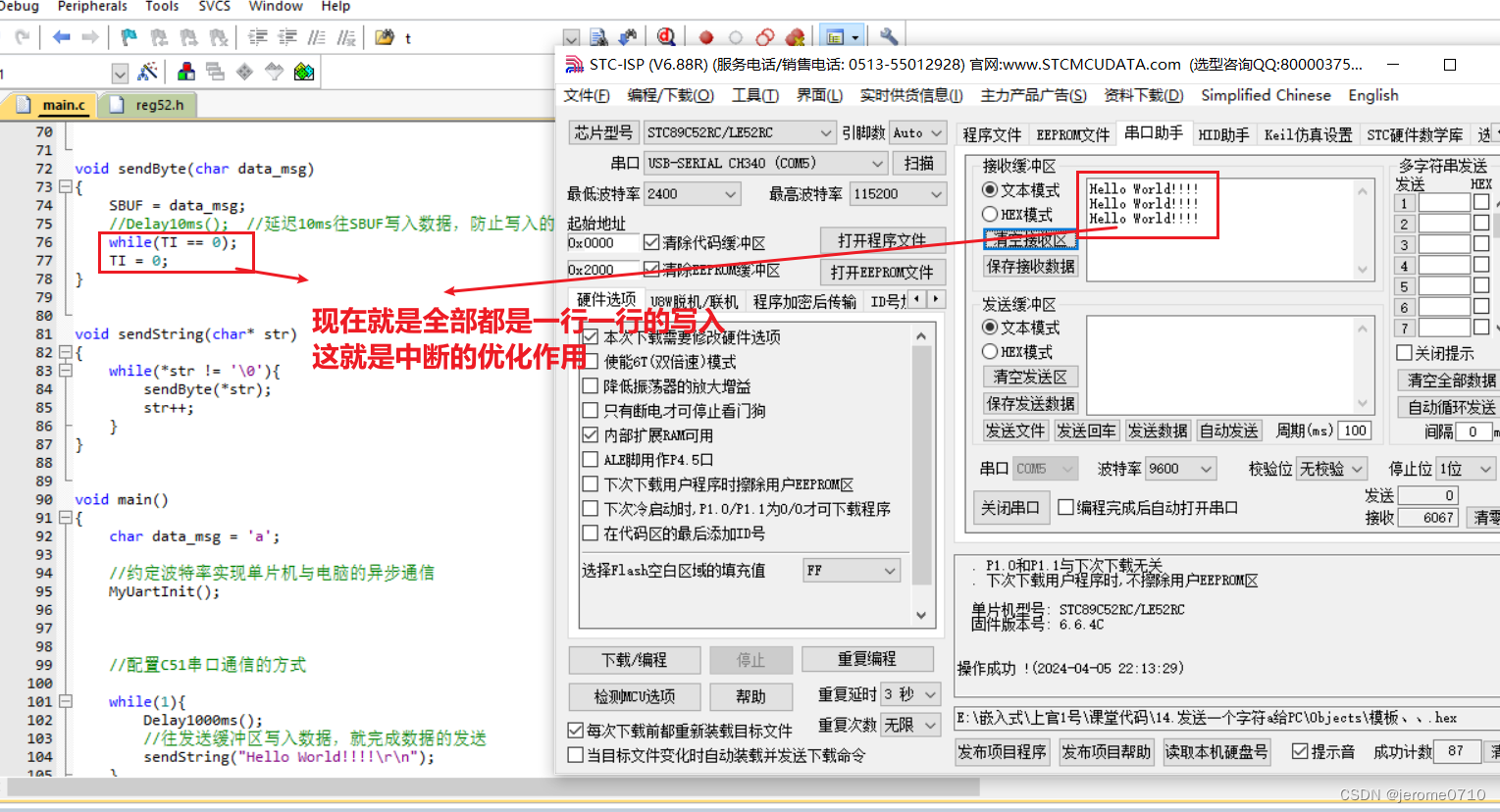

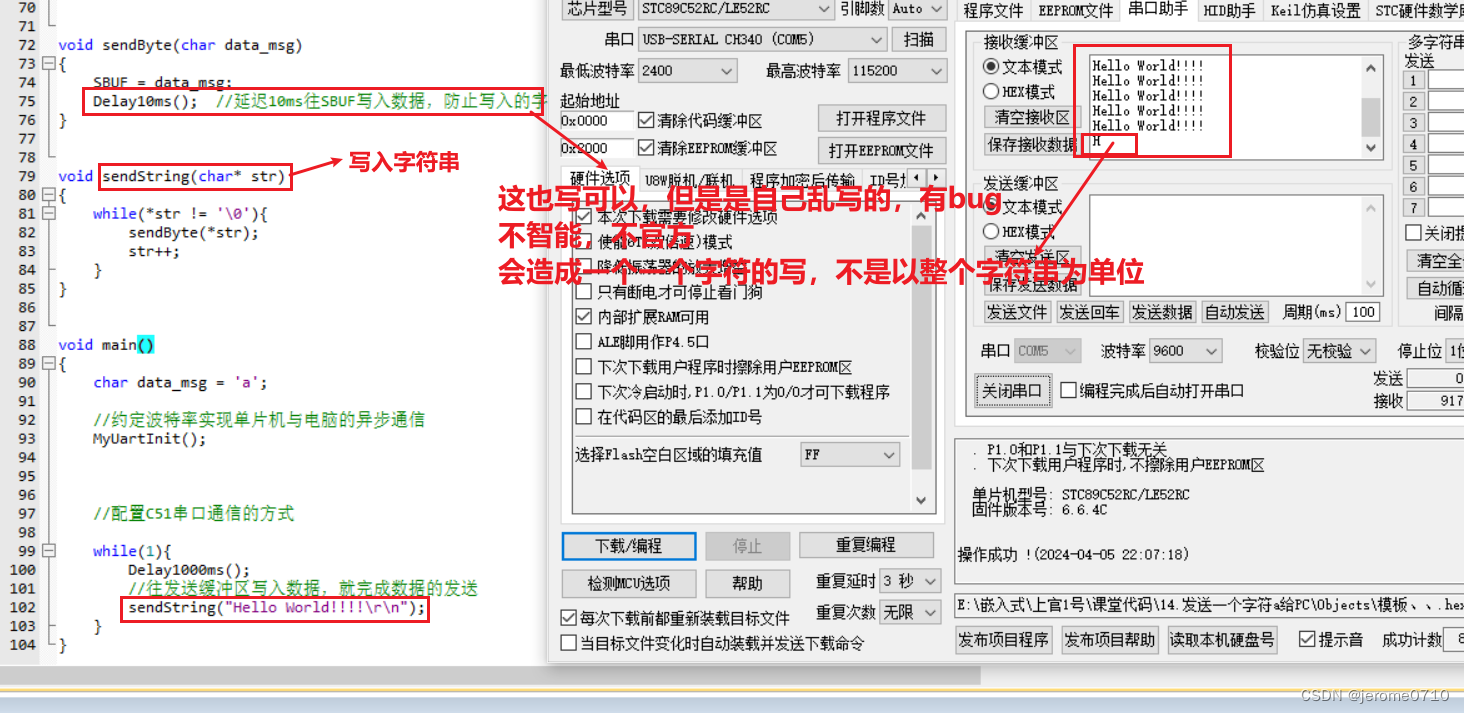

8、优化（实现字符串）

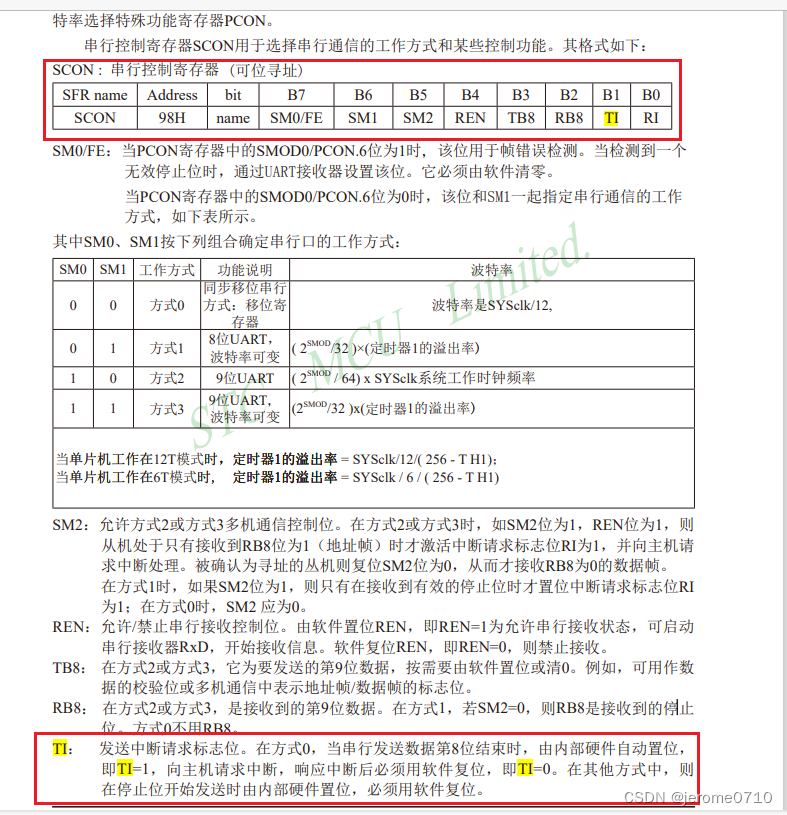

引入TI （智能延时，多阅读手册可以解决很多问题）

用硬件来控制现在就是，刚刚那个是用软件
