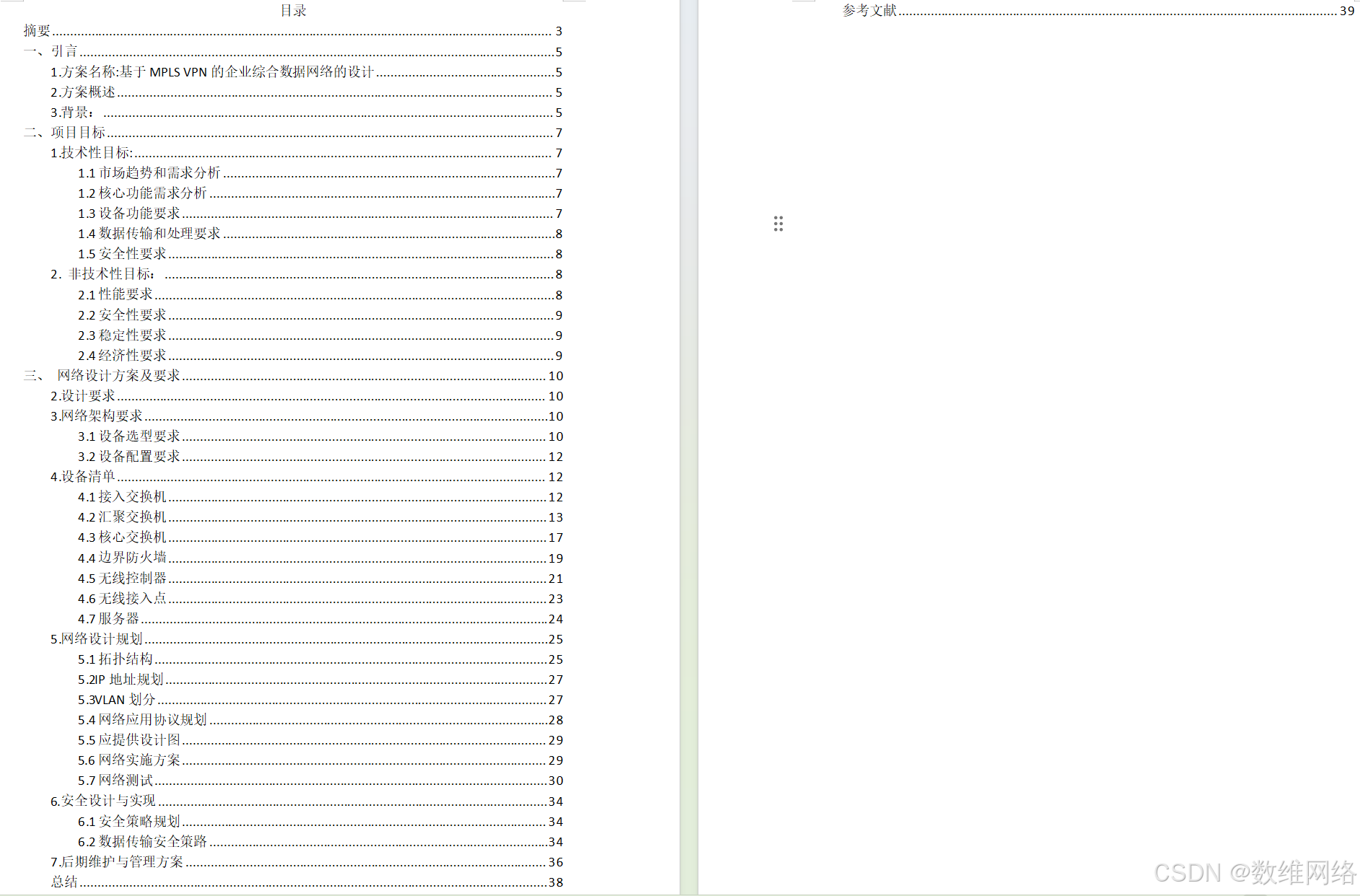

目录
摘要
本企业网络设计旨在构建一个稳定、安全、高效的校园网络系统，以满足企业日常的办公和管理需求。设计采用分层结构，包括接入层、汇聚层和核心层，其中接入层使用VRRP实现冗余备份，保障网络可靠性；汇聚层采用MSTP实现环路冗余和快速收敛，提高网络稳定性；核心层采用OSPF协议实现动态路由，保证数据传输的高效性。同时，结合WLAN技术，为公司提供便捷的无线网络接入服务，增强网络的覆盖范围和灵活性。在地址分配方面，使用DHCP协议实现IP地址的动态分配，提高了地址资源的利用率。为了确保数据传输的安全性，采用MPLS技术对数据进行加密和认证。此外，利用NAT和NAT Server技术实现内部私有IP地址到公网IP地址的转换，增强了网络的安全性和隐私保护。通过本设计，将为学校搭建一套安全可靠、高效便捷的企业网络系统，为公司的信息化建设提供有力支持。
关键字：隐私保护、冗余备份、快速收敛、安全可靠、高效便捷
The aim of this enterprise network design is to establish a stable, secure, and efficient campus network system to meet the daily office and management needs of the company. The design adopts a hierarchical structure, including the access layer, aggregation layer, and core layer. In the access layer, VRRP is used for redundant backup to ensure network reliability; MSTP is employed in the aggregation layer to achieve loop redundancy and rapid convergence, enhancing network stability; OSPF protocol is implemented in the core layer for dynamic routing, ensuring efficient data transmission. Additionally, WLAN technology is integrated to provide convenient wireless network access services for the company, enhancing network coverage and flexibility. DHCP protocol is utilized for dynamic IP address allocation to improve address resource utilization. To ensure data transmission security, MPLS technology is employed for data encryption and authentication. Moreover, NAT and NAT Server technologies are utilized to convert internal private IP addresses to public IP addresses, enhancing network security and privacy protection. Through this design, a secure, reliable, and efficient enterprise network system will be established, providing strong support for the company's informatization construction.
Keywords: Privacy Protection, Redundant Backup, Rapid Convergence, Secure and Reliable, Efficient and Convenient
一、引言
1.方案名称:基于MPLS VPN的企业综合数据网络的设计
本次网络设计旨在打造一个高效、安全、可靠的企业网络基础架构，以满足企业日益增长的业务需求和信息化建设的要求。该网络设计采用MPLS VPN技术作为核心，通过虚拟专用网络的隔离方式，实现了不同地区、不同业务间的互联互通，确保了数据传输的安全和隐私。网络拓扑结构上，采用分层架构，包括核心层、汇聚层和接入层，以支持网络的高可扩展性和灵活性，同时确保了高效的数据传输和快速的网络响应速度。
在安全方面，该设计部署了多层次的安全措施，包括防火墙、入侵检测系统等设备，加强了网络的边界防护和数据保护。通过加密通信、访问控制和身份认证等手段，有效防止了网络攻击和信息泄露的风险。[2]结合以上描述可以看出，基于MPLS VPN的企业综合数据网络设计不仅满足了企业对网络安全、性能和可靠性的需求，还为企业提供了高效的业务支撑，促进了企业的业务发展和信息化建设。
在当今数字化时代，企业对于网络的需求变得越来越复杂和多样化，需要一个灵活、高效的网络基础设施来支持日益增长的业务需求和信息化建设。基于MPLS VPN的企业综合数据网络设计应运而生，作为一种高度灵活、安全可靠的解决方案，能够满足企业对网络的多元化需求。
设计背景之一是企业日益增长的业务需求。随着企业规模的扩大和业务范围的扩展，传统的网络架构已经无法满足复杂的业务流量和数据传输需求。因此，需要一种更加灵活、可扩展的网络架构来支撑不同地区、不同业务间的数据传输和互联互通。
另一个设计背景是企业对网络安全和数据隐私的日益关注。随着网络攻击和数据泄露的风险不断增加，企业对网络安全的要求越来越高。基于MPLS VPN的企业综合数据网络设计采用了多层次的安全措施，保障了数据传输的安全性和隐私性，有效防止了网络攻击和信息泄露的风险[4]。
1.技术性目标:
1.1市场趋势和需求分析
随着企业信息化水平的不断提升，对网络的需求也日益增长。在当前数字化时代，企业需要建立高效、安全、稳定的数据网络，以支撑日常办公、业务传输和数据存储。同时，随着企业业务的拓展和分布式办公模式的普及，对于跨地域、跨部门之间的数据传输和通信的需求也越来越迫切。因此，针对企业网络的设计需求，必须兼顾高效的数据传输、灵活的网络拓扑结构、安全的数据存储和处理等方面的要求。
1.2核心功能需求分析
在设计基于MPLS VPN的企业综合数据网络时，必须具备以下核心功能：首先是设备功能，包括高性能的路由器和交换机设备，以支持大规模的数据传输和处理；其次是数据传输功能，要求网络具备高速、稳定、安全的数据传输能力，保障数据在网络中的可靠传输；再者是数据处理和分析功能，通过网络设备和数据分析软件，实现对传输过程中的数据进行实时监控和分析，及时发现和处理潜在的网络问题和安全威胁[14]；此外，还需要考虑数据存储功能，包括对重要数据的备份和存储，以确保数据的安全性和完整性；最后是安全功能，包括访问控制、数据加密、防火墙、入侵检测和流量监控等安全措施，保障数据传输过程中的安全性和隐私性。
1.3设备功能要求
在企业网络中，网络首先要设备需要具备高性能和可靠性，能够支持企业业务的稳定运行；其次，设备需要具备强大的安全防护功能，包括防火墙、入侵检测和防护等，确保企业网络的安全性；另外，设备还需要具备灵活的管理和配置功能，能够快速响应网络变化和故障，提高网络运维效率；此外，设备还需要支持高速数据传输和流量管理，满足企业不同部门和用户的需求；最后，设备还需要具备可扩展性和适应性，能够根据企业业务的发展需求进行灵活扩展和升级，保持网络的持续性和可持续性发展。
1.4数据传输和处理要求
在数据传输和处理方面，需要确保网络具备高速、稳定、安全的数据传输能力，通过合理的网络拓扑结构和流量调度技术，实现数据在网络中的快速传输和处理。同时，需要采用数据压缩和加密技术，保障数据在传输过程中的安全性和完整性。
1.5安全性要求
在安全方面，需要部署多层次的安全措施，包括访问控制、数据加密、防火墙、入侵检测和流量监控等功能，确保数据传输过程中的安全性和隐私性。此外，还需要建立完善的安全策略和应急响应机制，及时应对网络安全威胁和攻击。
2.1性能要求
基于MPLS VPN的企业综合数据网络设计的非技术性目标之一是确保网络具有优异的性能。网络性能的优化包括降低延迟、提高带宽利用率、增加网络吞吐量等方面。通过优化网络设备的配置、合理规划网络拓扑结构以及采用负载均衡和流量管理技术，可以提升网络的性能，满足企业对于高效数据传输和处理的需求。
2.2安全性要求
本次设计的非技术性目标之一是确保网络的安全性。安全性是企业网络建设的重要考量因素，涉及到数据的机密性、完整性和可用性。通过采用加密通信、访问控制、安全审计和漏洞修补等安全措施，可以有效保护企业网络免受网络攻击和数据泄露的威胁[17]，确保数据在传输和存储过程中的安全性。
2.3稳定性要求
稳定性是企业网络运行的基础，关乎到企业的业务连续性和正常运行。在网络架构设计上，通过采用冗余设备、备份链路、设备健康监测和故障自动恢复等技术手段，可以提高网络的稳定性[13]，减少网络中断和故障发生的可能性，保障企业网络的稳定运行。
2.4经济性要求
在网络建设和运维过程中，需要考虑到成本的控制和效益的提升。通过合理规划网络设备的选型、优化网络资源的利用和降低网络运维成本等措施，可以实现网络建设和运维的经济性，提高企业的投资回报率。
- 设计方案
针对该企业的网络设计，首先考虑到总公司和分公司的分支结构，需要建立一个稳定、高效、安全的网络系统以满足日常的办公和业务需求。企业分为销售部、工程部、财务部、总经办四个主体部分，另外还设有内网服务器群，保证企业内部数据安全。总体设计采用分层架构，总公司和分公司各自拥有接入层、汇聚层和核心层。在接入层方面，划分不同VLAN隔离广播域，并划分不同IP地址段，已满足各部门各种网络设备的上网需求及日后的扩展需求。在汇聚层采用VRRP技术实现设备的冗余备份，确保网络设备的高可用性，同时通过DHCP协议为用户动态分配IP地址，提高地址资源的利用率，同时搭配MSTP实现环路冗余和快速收敛，提升网络的稳定性和可靠性。在核心层，使用OSPF协议实现动态路由，确保数据的高效传输和网络的快速响应。此外，为了增强员工的移动办公体验，引入WLAN技术，提供便捷的无线网络接入服务，增强网络的覆盖范围和灵活性。
为了实现分公司之间的数据通信和资源共享，采用MPLS VPN技术构建虚拟专用网络，通过在网络中建立专用通道来实现数据的安全传输和隔离。该技术能够提供可靠的数据加密和认证机制，保护敏感信息的安全性，并且能够根据业务需求对网络资源进行灵活分配和管理，为企业的业务运作提供了更多的选择和保障。整个网络设计方案综合考虑了企业的实际需求和现有技术的应用，确保了网络的完整性、实用性和技术细节，为企业的日常运营和发展提供了可靠的基础支持。
2.设计要求
在网络结构设计方面需要满足高性能、可扩展性、安全性和可靠性等方面的设计要求。在性能方面，网络应具备足够的带宽和处理能力，以应对企业不断增长的数据流量和业务需求，并具备良好的可扩展性，能够灵活地扩展和升级以满足未来业务扩展的需求。同时，网络设计需要考虑到安全性，采取多层次的安全防护措施，包括数据加密、身份认证、访问控制等，以保护企业的数据和网络免受各种安全威胁的侵害。此外，网络设计还应考虑到设备和链路的冗余配置，确保网络的高可用性和故障恢复能力，避免因设备故障或链路中断而导致的业务中断和数据丢失。
3.网络架构要求
企业综合数据网络设计需要具备灵活的网络架构，包括核心层、汇聚层和接入层，以实现数据的高效传输和管理。在核心层，应部署高性能的核心交换机，提供高速的数据传输和转发能力；汇聚层则应配置汇聚交换机，负责连接核心层和接入层，实现数据的汇聚和分发；接入层则是连接用户设备的入口，应配置接入交换机，提供灵活的接入方式和可靠的连接服务。此外，网络架构还应考虑到网络的冗余和负载均衡配置，以提高网络的稳定性和可用性[13]，确保数据的快速传输和业务的连续运行。
3.1设备选型要求
核心交换机
在选型核心交换机时，需要考虑其性能、可靠性和扩展性。选择具备高吞吐量、低时延的核心交换机型号。同时，核心交换机应具备冗余设计和模块化结构，以提高网络的可靠性和灵活性。
汇聚交换机
汇聚交换机是连接核心交换机和接入交换机的关键设备，需要具备丰富的接口数量和灵活的VLAN划分功能。选择具有高密度端口和灵活QoS支持的汇聚交换机型号，以满足不同业务的接入需求和质量保障要求。
接入交换机
接入交换机是连接用户终端设备的关键设备，需要具备高性能、低时延和强大的安全功能。选择支持802.1X认证、端口安全和ACL等功能的接入交换机型号，以保障用户数据的安全和网络的稳定性[6]。
边界防火墙
边界防火墙是企业网络的第一道防线，需要具备强大的安全功能和高性能的数据处理能力。选择支持多种安全特性和高性能数据处理的防火墙型号，以保护企业网络免受各种网络威胁和攻击。
无线控制器和无线接入点
无线网络是企业办公的重要组成部分，需要具备高密度用户接入和强大的安全功能。选择支持大规模用户接入和802.1X认证、WPA/WPA2加密等安全功能的无线控制器和接入点型号，以提供稳定可靠的无线网络服务。
服务器
服务器是支撑企业业务运行的核心设备，需要具备高性能计算和可靠稳定的运行环境。选择具备高性能处理器、大容量存储和可靠的硬件设计的服务器型号，以满足企业各类业务应用的需求和要求。
3.2设备配置要求
在基于MPLS VPN的企业综合数据网络设计中，设备配置要求十分关键。核心交换机需要配置高速交换模块和冗余电源，确保高可用性和稳定性；汇聚交换机应配置丰富的接口和访问策略，以适应不同业务的接入需求；接入交换机需配置端口安全和802.1X认证等功能，保障用户数据的安全；边界防火墙应配置入侵检测和流量过滤规则，保护企业网络免受攻击；无线控制器和接入点需配置强大的认证和加密功能，确保无线网络的安全性；服务器应配置双路电源和RAID硬盘阵列，提高服务器的可靠性和稳定性。
4.设备清单
4.1接入交换机
在接入交换机方面，选择华为S5720-32X-EI-24S-AC作为接入交换机在企业综合数据结构网络中具有多方面的优势。该型号交换机具备强大的处理能力和高速数据传输能力，拥有32个10G SFP+光口和24个万兆SFP电口，能够满足企业对于大规模数据交换和传输的需求。此外，S5720-32X-EI-24S-AC支持丰富的网络虚拟化和安全特性，如VLAN、ACL等，为企业提供灵活的网络管理和安全控制。同时，该型号交换机还采用了热插拔电源设计和硬件冗余机制，保证了网络设备的可靠性和稳定性。综合考虑到其性能、安全性和可靠性等方面的优势，华为S5720-32X-EI-24S-AC是企业综合数据结构网络中优质的接入交换机选择。
接入交换机配置：
vlan batch 10 100 200 //创建VLAN
#
stp region-configuration //进入STP域
region-name huawei //设置域名
revision-level 1 //创建修订级别
instance 1 vlan 10 20 100 //创建实例并绑定VLAN
instance 2 vlan 30 40 200
active region-configuration //激活STP
#
interface Ethernet0/0/1 //进入接口试图
port link-type access //创建接口类型
port default vlan 10 //配置接口默认VLAN
stp edged-port enable //配置STP边缘端口4.2汇聚交换机
在汇聚交换机方面，选择华为CE6850-48S4Q-EI作为汇聚交换机在企业综合数据结构网络中具有多重优势。该型号交换机拥有48个万兆SFP电口和4个40G QSFP+光口，具备出色的网络汇聚和传输能力，可满足企业对大容量数据传输和高性能网络连接的需求。此外，CE6850-48S4Q-EI支持丰富的网络虚拟化和安全特性，如VLAN、QoS、ACL等，为企业提供灵活的网络管理和安全控制。该交换机还采用了先进的硬件冗余设计和智能故障恢复机制，保障了网络设备的高可靠性和稳定性。综合考虑其强大的性能、丰富的功能和可靠的设计，华为CE6850-48S4Q-EI是企业综合数据结构网络中理想的汇聚交换机选择。
汇聚交换机配置
ip pool vlan10 //创建IP地址池
gateway-list 192.168.10.254 //设置网关地址
network 192.168.10.0 mask 255.255.255.0 //通告地址池
option 43 sub-option 3 ascii 192.168.103.100 //配置option 43 下发AC源地址
#
interface Vlanif10 //进入接口视图
ip address 192.168.10.1 255.255.255.0 //添加接口IP地址
vrrp vrid 1 virtual-ip 192.168.10.254 //设置VRRP虚拟网关
vrrp vrid 1 priority 120 //修改优先级，越大越优先
dhcp select global //开启全局DHCP
#
interface LoopBack0 //进入环回口视图
ip address 5.5.5.5 255.255.255.255 //添加IP地址
#
ospf 1 router-id 5.5.5.5 //进入OSPF进程1，并设置router-id
area 0.0.0.0 //进入区域0视图
network 5.5.5.5 0.0.0.0 //通告本地直连地址
network 192.168.10.0 0.0.0.255
network 192.168.20.0 0.0.0.255
network 192.168.30.0 0.0.0.255
network 192.168.40.0 0.0.0.255
network 192.168.100.0 0.0.0.255
network 192.168.200.0 0.0.0.255
network 172.16.1.0 0.0.0.255
#4.3核心交换机
在核心交换机选型上，选择华为CE12812作为核心交换机的原因有多方面考虑。首先，CE12812具备高性能的处理能力和丰富的接口数量，适用于大型企业网络的需求，其96个100GE端口和384个25GE端口的配置可满足企业数据传输的高速和大容量需求。其次，CE12812支持灵活的虚拟化技术和可编程特性，能够适应不断变化的网络环境和业务需求。此外，CE12812具备可靠的冗余设计和安全功能，如双电源、热插拔风扇和硬盘冗余等，以及多层次的安全防护机制，保障企业网络的稳定性和安全性。综上所述，选择华为CE12812作为核心交换机，能够为企业提供高性能、可靠性和安全性的网络基础设施支撑
核心交换机配置
vlan batch 101 to 104
#
stp mode rstp
stp instance 0 root primary
#
GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
stp edged-port enable
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 102
stp edged-port enable
#
interface GigabitEthernet0/0/5
port link-type access
port default vlan 104
#
ospf 1 router-id 17.17.17.17
area 0.0.0.0
network 17.17.17.17 0.0.0.0
network 172.16.3.0 0.0.0.255
network 172.16.2.0 0.0.0.255
network 172.16.1.0 0.0.0.255
area 0.0.0.1 //进入区域1视图
network 192.168.103.0 0.0.0.255
stub no-summary //设置为末梢区域
#4.4边界防火墙
在边界防火墙选型上，综合考量选择华为USG6600-1T，华为USG6600-1T作为边界防火墙在企业综合数据结构网络中具有多重优势。该型号防火墙支持高达8Gbps的防火墙吞吐量和2M的并发会话数，具备强大的安全防护能力，能够有效保障企业网络的安全。此外，USG6600-1T还支持多种安全特性，如防火墙、VPN、入侵检测等，为企业提供全方位的安全保护。该防火墙采用了高可靠性的硬件设计和智能的故障恢复机制，保障了网络的稳定性和可靠性。同时，USG6600-1T还支持灵活的网络连接方式和丰富的管理接口，为企业提供了便捷的网络管理和监控手段。综合考虑其高性能、丰富的功能和可靠的设计，华为USG6600-1T是企业综合数据结构网络中优秀的边界防火墙选型。
防火墙配置
interface GigabitEthernet1/0/0
undo shutdown
ip address 172.16.3.20 255.255.255.0
service-manage ping permit //接口放行ping命令
#
firewall zone trust //进入安全区域视图
set priority 85 //设置安全区域优先级
add interface GigabitEthernet0/0/0 //添加接口至安全区域
add interface GigabitEthernet1/0/0
add interface GigabitEthernet1/0/1
#
ospf 1
import-route static//引入静态路由
area 0.0.0.0
network 12.1.1.0 0.0.0.255
network 172.16.3.0 0.0.0.255
network 172.16.4.0 0.0.0.255
network 192.168.150.0 0.0.0.255
#
ip route-static 192.168.6.0 255.255.255.0 192.168.81.254//设置静态路由，指定下一跳
ip route-static 192.168.7.0 255.255.255.0 192.168.81.254
#
security-policy //进入安全策略视图
rule name t_u //设置策略名
source-zone trust //指定源数据区域
destination-zone untrust //指定目的区域
action permit //执行动作为允许
#4.5无线控制器
结合公司员工数量以及移动办公需求，选择华为AC6605-26-PWR无线控制器作为企业综合数据结构网络中的无线控制器，具有多项优势。该型号无线控制器支持高达2000个AP接入，并提供最大3000个无线用户同时在线的能力，同时具备6Gbps的总吞吐量和100万PPS的数据包转发能力，确保了企业网络的稳定和高效运行。此外，AC6605-26-PWR无线控制器支持802.11ac Wave 2标准，提供更高的无线传输速率和更广泛的覆盖范围，满足企业对高速、稳定的无线网络的需求。该无线控制器还拥有丰富的安全特性，包括WPA3加密、802.1X认证、访客认证等，有效保障企业无线网络的安全。另外，AC6605-26-PWR无线控制器支持灵活的接入方式和易用的管理界面，为企业提供了便捷的网络部署和管理方式。综上所述，华为AC6605-26-PWR无线控制器是企业综合数据结构网络中优秀的无线控制器选型，能够满足企业对稳定、高效、安全的无线网络的需求。
无线接入器配置
ospf 1
area 0.0.0.1
network 192.168.103.0 0.0.0.255
Stub //设置为末梢区域
#
capwap source interface vlanif103
#
Wlan//进入WLAN视图
security-profile name huawei //设置安全模板
security wpa-wpa2 psk pass-phrase huawei@123 aes //配置安全密钥
ssid-profile name huawei //设置SSID模板
ssid huawei //设置SSID
vap-profile name huawei //设置VAP模板
service-vlan vlan-id 100 //配置业务VLAN
ssid-profile huawei //绑定SSID模板
security-profile huawei //绑定安全模板
ap-group name huawei1 //进入AP组视图
radio 0
vap-profile huawei wlan 1
radio 1 //配置VAP射频
vap-profile huawei wlan 1
ap-id 1 type-id 61 ap-mac 00e0-fca9-70e0 ap-sn 210235448310A10CCA63//离线绑定AP
ap-name AP1 //设置AP名
ap-group huawei1 //绑定AP组
ap-id 2 type-id 61 ap-mac 00e0-fc9f-1150 ap-sn 210235448310E819C24B
ap-name AP2
ap-group huawei14.6无线接入点
在无线接入点上，选择华为AP7050DN-E-K9无线接入点作为企业综合数据结构网络中的无线接入点，具有多项优势。该型号无线接入点支持802.11ac Wave 2标准，提供最高10.75Gbps的无线传输速率和更广泛的覆盖范围，能够满足企业对高速、高密度无线接入的需求。此外，AP7050DN-E-K9无线接入点拥有4x4 MIMO技术和MU-MIMO功能，能够提供更稳定的无线连接和更好的用户体验。该无线接入点还支持灵活的信道管理和智能的干扰检测，确保了企业无线网络的稳定性和可靠性。另外，AP7050DN-E-K9无线接入点具备强大的安全特性，包括WPA3加密、802.1X认证、访客认证等，有效保障企业无线网络的安全。该无线接入点还支持灵活的部署方式和简单的管理界面，为企业提供了便捷的网络部署和管理方式。综上所述，华为AP7050DN-E-K9无线接入点是企业综合数据结构网络中优秀的无线接入设备选型，能够满足企业对稳定、高速、安全的无线网络的需求。
在服务器选型上，选择华为RH1288 V3服务器作为企业综合数据结构网络中的服务器，具有多项优势。该服务器搭载Intel Xeon E5-2600 v3/v4系列处理器，提供高性能的计算能力和出色的处理效率。配备高达24个内存插槽，支持多达1.5TB的内存容量，可以满足企业各种计算任务的需求。此外，RH1288 V3服务器支持热插拔的硬盘和热备份的电源，提高了系统的可用性和稳定性。服务器还具备丰富的扩展性，支持多种扩展卡和外设的连接，为企业提供了灵活的扩展空间。另外，RH1288 V3服务器采用了华为iBMC智能管理模块，提供远程管理和监控功能，简化了服务器的管理和维护。综上所述，华为RH1288 V3服务器是企业综合数据结构网络中性能强劲、可靠稳定的服务器选择，能够满足企业对高性能、高可靠性服务器的需求。
5.网络设计规划
本次网络设计的网络设计规划需充分考虑企业的业务需求和网络性能。首先，需要对企业内部网络进行细致的规划和设计，包括核心网络、边界网络、接入网络等。核心网络采用双核心交换机冗余设计，保障网络的高可靠性和稳定性，同时采用MPLS VPN技术实现虚拟专用网络的构建，保障数据传输的安全性和隐私性。边界网络部署防火墙和入侵检测系统，加强对外部网络的安全防护。接入网络采用华为S5720系列交换机作为接入层设备，支持大量用户接入，保障企业内部网络的畅通和高效。
其次，需要考虑企业的业务需求和未来发展方向，设计灵活可扩展的网络架构。通过合理划分VLAN和配置访问控制策略，实现不同业务数据的有效隔离和优先传输，保障关键业务的稳定运行。同时，引入网络流量分析和监控系统，对网络性能进行实时监测和优化，及时发现并解决网络故障和瓶颈问题。综合考虑网络容量、性能、安全和管理等方面的因素，制定全面的网络设计规划，确保企业综合数据网络的稳定性和高效性。

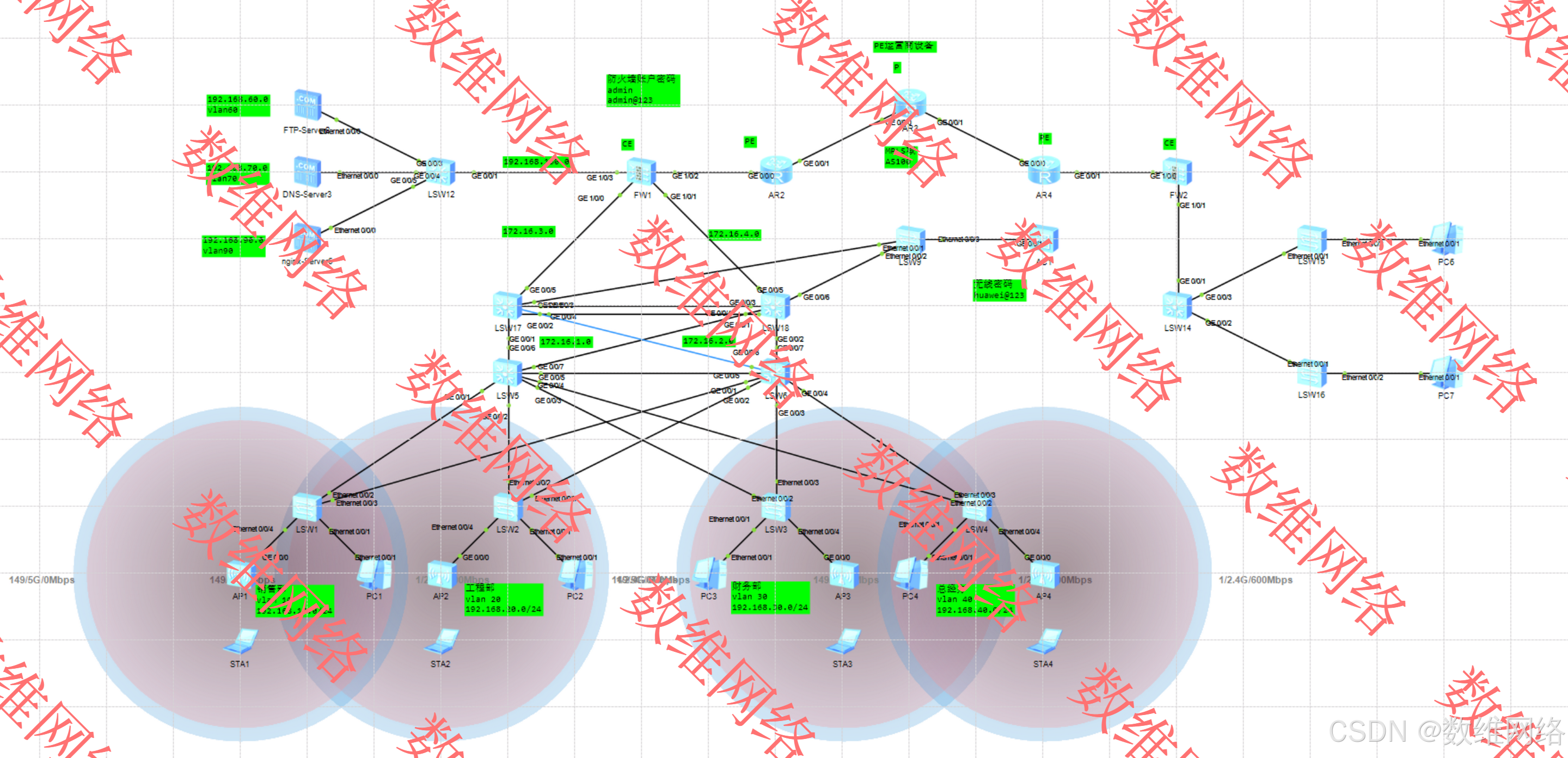

5.1拓扑结构
此次网络拓扑结构采用三层结构，包括核心层、汇聚层和接入层。在核心层，采用双核心交换机冗余设计，通过MPLS VPN技术构建虚拟专用网络，保障数据传输的安全性和隐私性。汇聚层负责连接核心层和接入层，通常采用高性能的汇聚交换机，实现对接入层交换机的聚合和转发。接入层部署大量接入交换机，连接用户终端设备，提供数据接入和传输服务。整体拓扑结构采用分布式设计，各层之间通过多链路互联，提高网络的容错性和可靠性，同时支持灵活的网络扩展和管理。
5.1.1核心层设计
核心层扮演着连接汇聚层和外部网络的关键角色。在核心层设计上，应采用双核心交换机冗余设计，例如华为CE12812，具备高可靠性和可扩展性。核心交换机间通过冗余链路相连，实现快速的数据传输和无缝的故障切换。采用MPLS VPN技术，构建虚拟专用网络，确保数据传输的安全性和隐私性。另外，核心层还应该具备高性能的数据处理能力，以满足大量数据的转发和处理需求，保障网络的稳定性和可靠性。
5.1.2汇聚层设计
汇聚层处于核心层和接入层之间，起到连接不同子网和聚合各类流量的作用。在汇聚层设计上，应选用高性能的汇聚交换机，如华为CE6850-48S4Q-EI，具备多个高速端口和丰富的功能，以满足多种业务需求和流量聚合。汇聚层交换机应支持各种接入方式，包括有线和无线接入，以及不同类型的数据传输技术，如Ethernet、Fiber Channel等，以实现各种业务的接入和传输。此外，汇聚层还应支持灵活的QoS配置，确保关键业务的优先传输，提高网络的性能和用户体验。
5.1.3接入层设计
接入层是连接用户设备和汇聚层的关键环节，承担着接入和分发数据流量的任务。在接入层设计上，应选用稳定可靠、高性能的接入交换机，如华为S5720-32X-EI-24S-AC，具备丰富的接口和强大的交换能力，以支持大量用户设备接入和数据传输。接入交换机应提供多种接入方式，包括有线和无线接入，以满足不同用户设备的接入需求。此外，接入层还应支持安全接入机制，如802.1X认证和端口安全等，保障网络的安全性和稳定性。另外，接入层还应实现对用户流量的智能管理和控制，包括VLAN划分、ACL配置等，以实现业务隔离和流量控制。
5.2IP地址规划
网络IP地址规划的基本目的在于合理、高效地管理和分配IP地址资源，确保网络的稳定运行和安全性。通过规划合适的IP地址分配方案，可以避免IP地址的浪费和冲突，保障网络设备和服务的正常通信。此外，规划清晰的IP地址结构可以简化网络管理和维护工作，提高网络运行效率和可靠性。同时，网络IP地址规划也有助于确保网络安全，通过合理的地址分配和控制，有效防范网络攻击和入侵。
IP地址分配
| IP规划表 | ||
| 部门 | 地址网段 | 网关 |
| 销售部 | 192.168.10.0/24 | 192.168.10.254 |
| 工程部 | 192.168.20.0/24 | 192.168.20.254 |
| 财务部 | 192.168.30.0/24 | 192.168.30.254 |
| 总经办 | 192.168.40.0/24 | 192.168.40.254 |
5.3VLAN划分
网络VLAN规划的基本目的在于将网络分割成逻辑上独立的虚拟局域网，以实现灵活的网络管理和安全控制。通过VLAN的划分，可以将不同功能、部门或用户群组织成单独的虚拟网络，从而实现资源隔离、流量控制和安全策略的应用。此外，VLAN还可以优化网络性能，减少广播和冲突域，提高网络的可靠性和稳定性。
| 部门 | Vlan |
| 销售部 | 10 |
| 工程部 | 20 |
| 财务部 | 30 |
| 总经办 | 40 |
5.4网络应用协议规划
在企业综合数据网络设计的网络应用协议规划需要充分考虑网络性能、安全性和可用性。首先，OSPF作为内部网关协议，用于实现企业内部网络的路由选择，确保数据在网络中的快速传输和高效路由。合理的OSPF配置能够实现网络的快速收敛和负载均衡，提高网络的稳定性和可靠性。其次，MSTP用于实现网络的环路防护和快速收敛，确保网络的高可用性和稳定性。通过合理的MSTP配置，可以避免网络中的环路和数据丢包，提升网络的性能和可靠性。另外，VRRP用于提供虚拟的默认网关，确保在路由器故障时网络的连通性。通过配置VRRP，可以实现路由器的冗余备份和自动切换，提高网络的可用性和容错能力。综上所述，网络应用协议规划需要充分考虑OSPF、MSTP和VRRP等协议的配置，以提升网络的性能、稳定性和可用性。
另外，还需考虑WLAN、DHCP、ACL和MPLS等关键协议。WLAN用于提供无线网络连接，需要合理规划无线接入点的位置和信道分配，确保覆盖范围和信号质量。DHCP用于动态分配IP地址，需要合理设置IP地址池和租约时间，确保网络设备和终端能够及时获取有效的IP地址。ACL用于控制数据包的流动，需要根据安全策略和业务需求配置相应的访问控制列表，保护企业网络的安全。MPLS用于实现虚拟专用网络，需要在MPLS设备上配置合适的标签转发路径，确保不同站点之间的数据传输安全可靠。综上所述，网络应用协议规划需要综合考虑WLAN、DHCP、ACL和MPLS等关键协议的配置，以满足企业网络的业务需求和安全要求。
5.5应提供设计图
