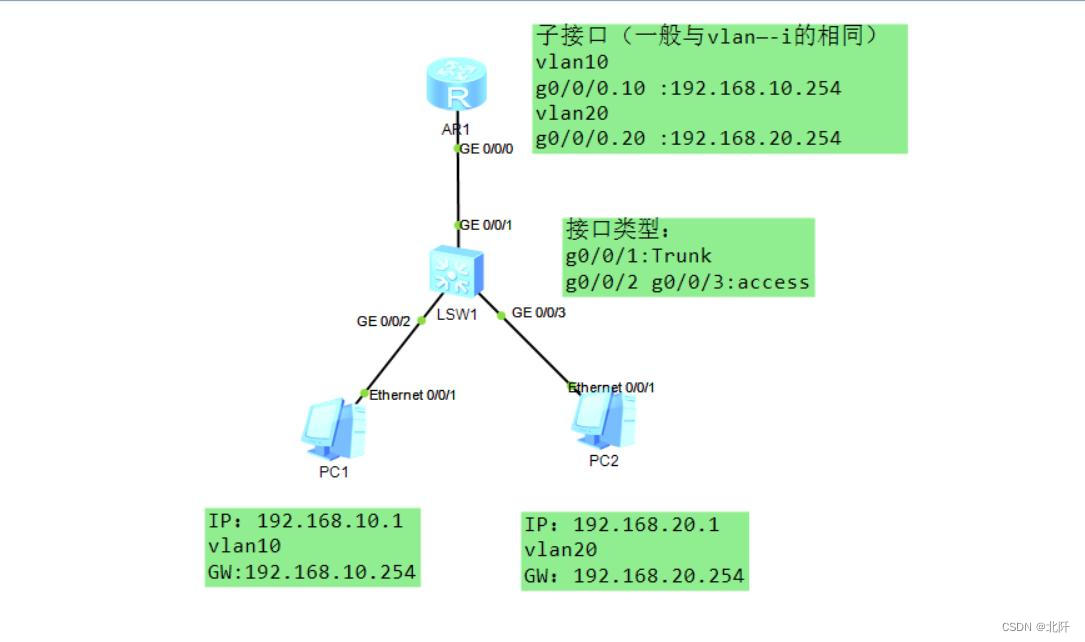

单臂路由-子接口模式(ENSP)

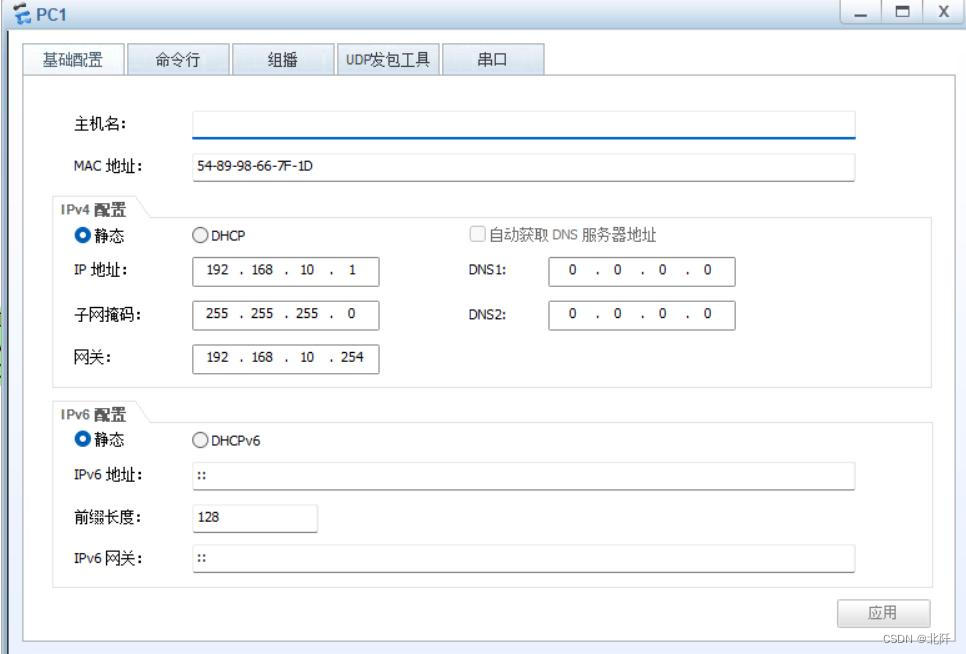

• 给主机配置IP地址

• 交换机的配置

1.vlan batch 10 20                   //创建vlan10和vlan20

2.interface GigabitEthernet0/0/1       // 进入与路由器连接的端口

3. port link-type trunk                  设置链路连接类型为trunk

4. port trunk allow-pass vlan 10 20        允许vlan10和vlan20的流量通过

    interface GigabitEthernet0/0/2         进入左边端口

   port link-type access                 设置链路连接类型为access

   port default vlan 10                  设置端口与vlan10绑定

   interface GigabitEthernet0/0/3         进入右边端口

  port link-type access                  设置链路连接类型为access

  port default vlan 20                // 设置端口与vlan20绑定

• 路由器的配置

  1.sysname AR1                     //重命名AR1

  2.vlan batch 10 20                   //创建vlan10和vlan20

  3.interface GigabitEthernet0/0/1.10     //进入路由器的子接口GE0/0/1.10

 4.dot1q termination vid 10        //过滤进出此端口的流量的标签，出方向剥vlan10标签，进方向 打  上vlan10标签 dot1q就是802.1q

 5.ip address 192.168.10.254 255.255.255.0   //为子接口1.10设置vlan10的网关

 6.arp broadcast enable                   //arp广播使能

    interface GigabitEthernet0/0/1.20         //进入路由器的子接口GE0/0/1.20

   dot1q termination vid 20               //过滤进出此端口的流量的标签，出方向剥除vlan20标              签，进方向打上vlan20标签

  ip address 192.168.20.254 255.255.255.0   //为子接口1.10设置vlan10的网关

  arp broadcast enable  //arp广播使能

• 验证
