博途仿真 运料小车博图PLC程序小车控制HMI组态S7-1200文浩设计

功能介绍：



任务要求：

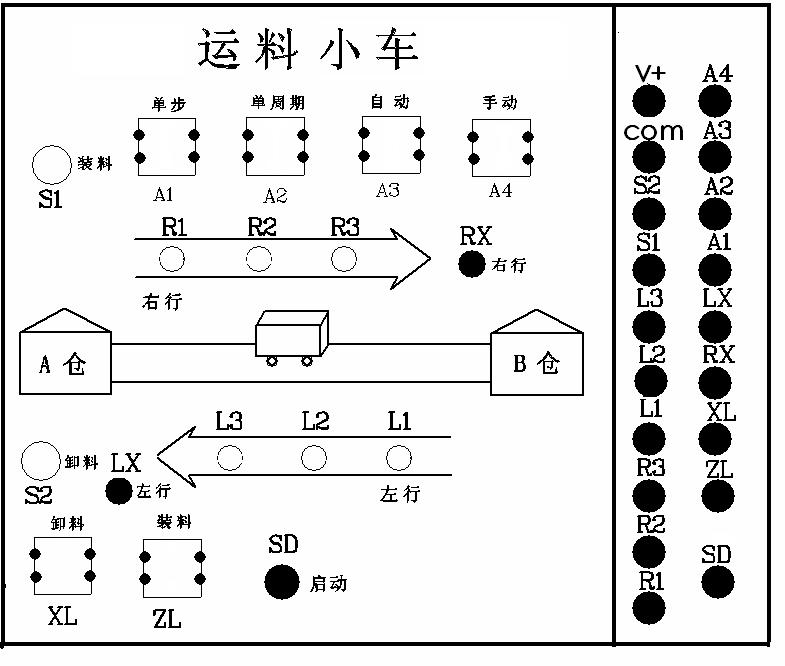

系统启动后，选择手动方式（按下微动按钮A4），通过ZL、XL、RX、LX四个开关的状态决定小车的运行方式。装料开关ZL为ON，系统进入装料状态，灯S1亮，ZL为OFF，右行开关RX为ON，灯R1、R2、R3依次点亮，模拟小车右行，卸料开关XL为ON，小车进入卸料状态，XL为OFF，左行开关LX为ON，灯L1、L2、L3依次点亮，模拟小车左行。选择自动方式（按下微动按钮A3），系统进入装料->右行->卸料->装料->左行->卸料->装料循环状态。选择单周期方式（按下微动按钮A2），小车运行来回一次。选择单步方式，每按一次微动按钮A1，小车运行一步。



二、运行环境

运行环境：博途V14 或者 V14以上版本

三、博途仿真介绍

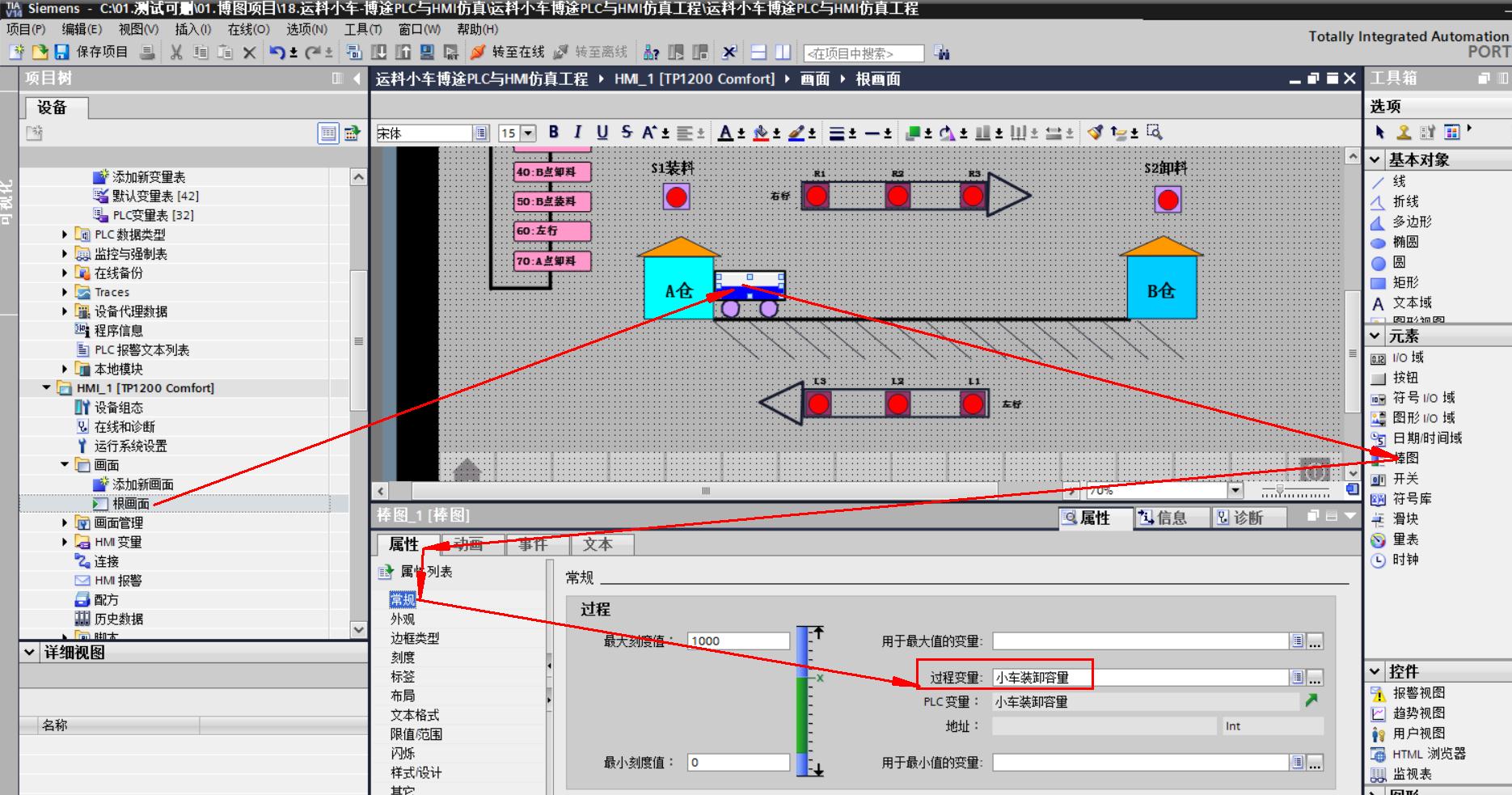

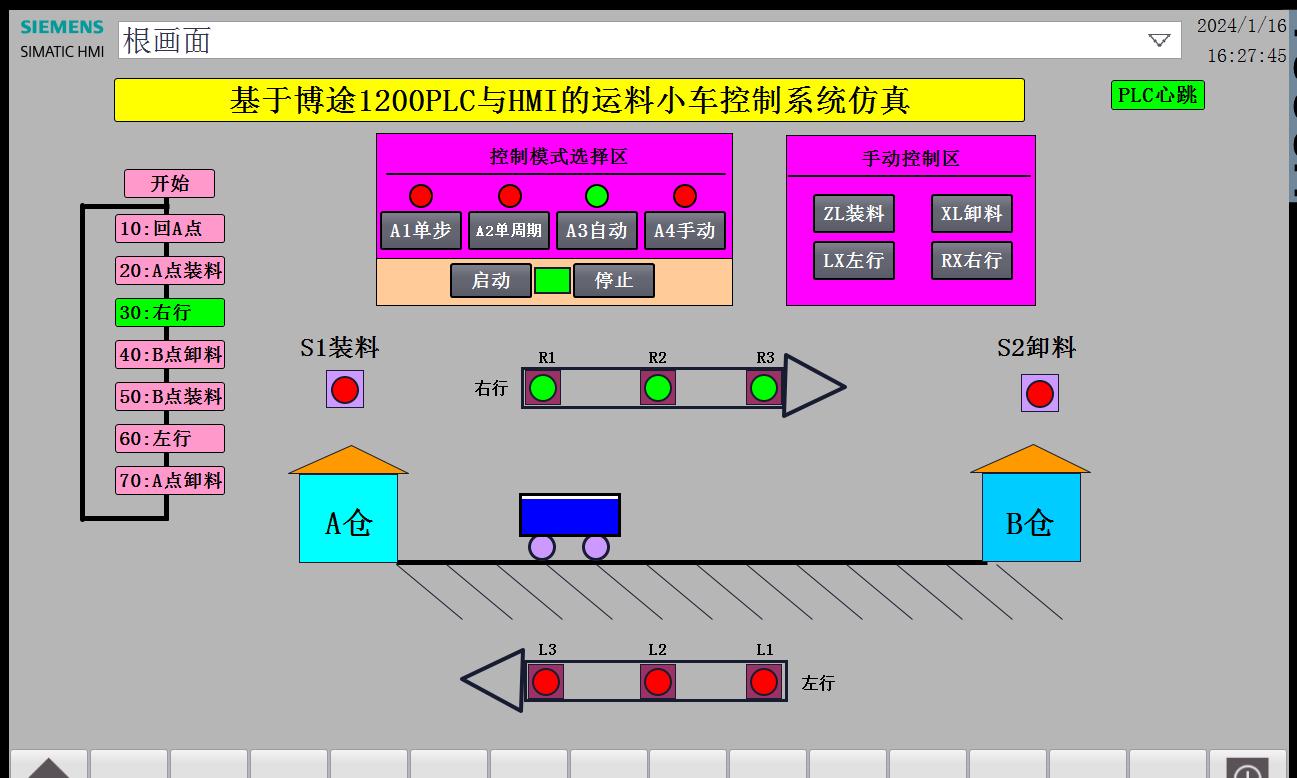

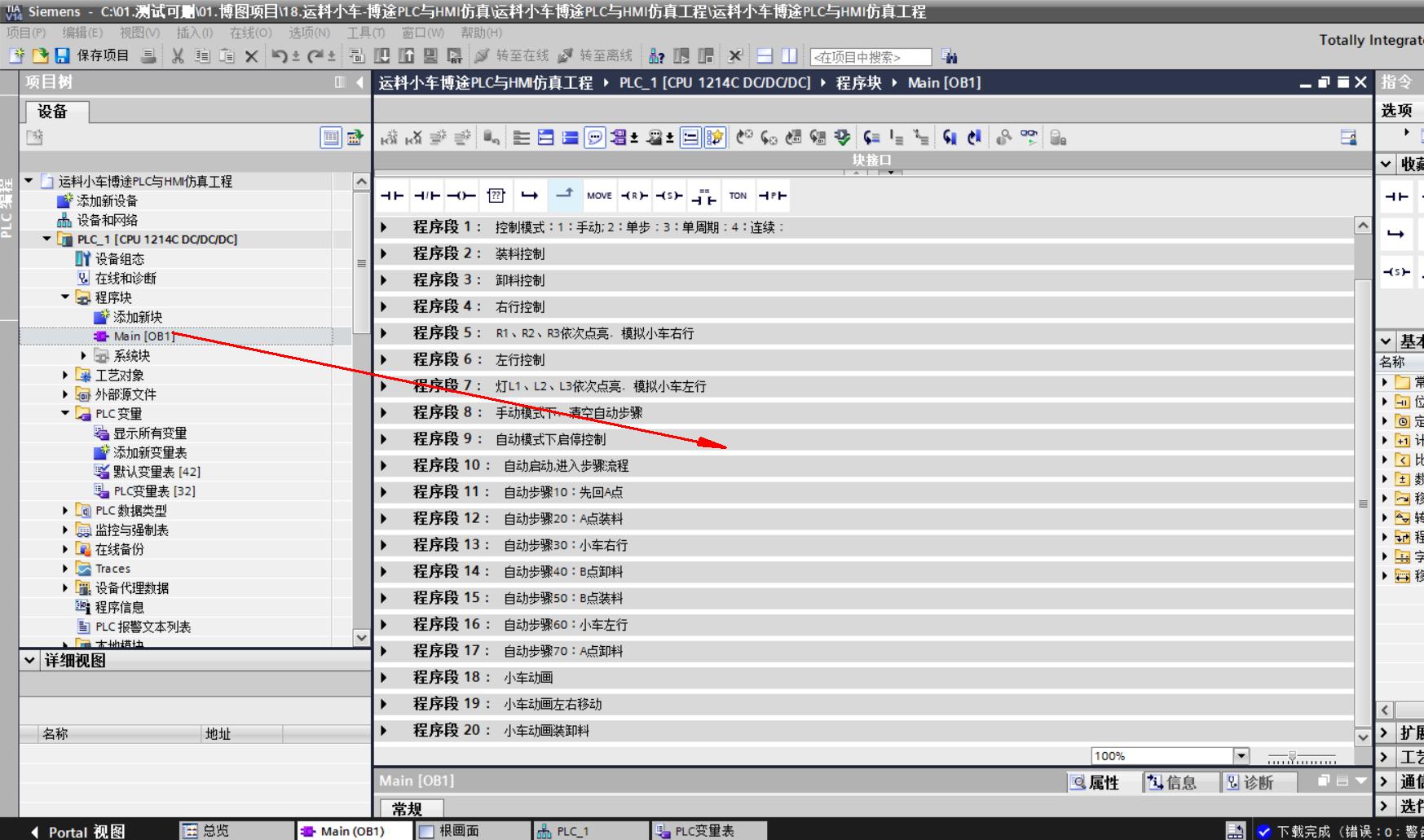

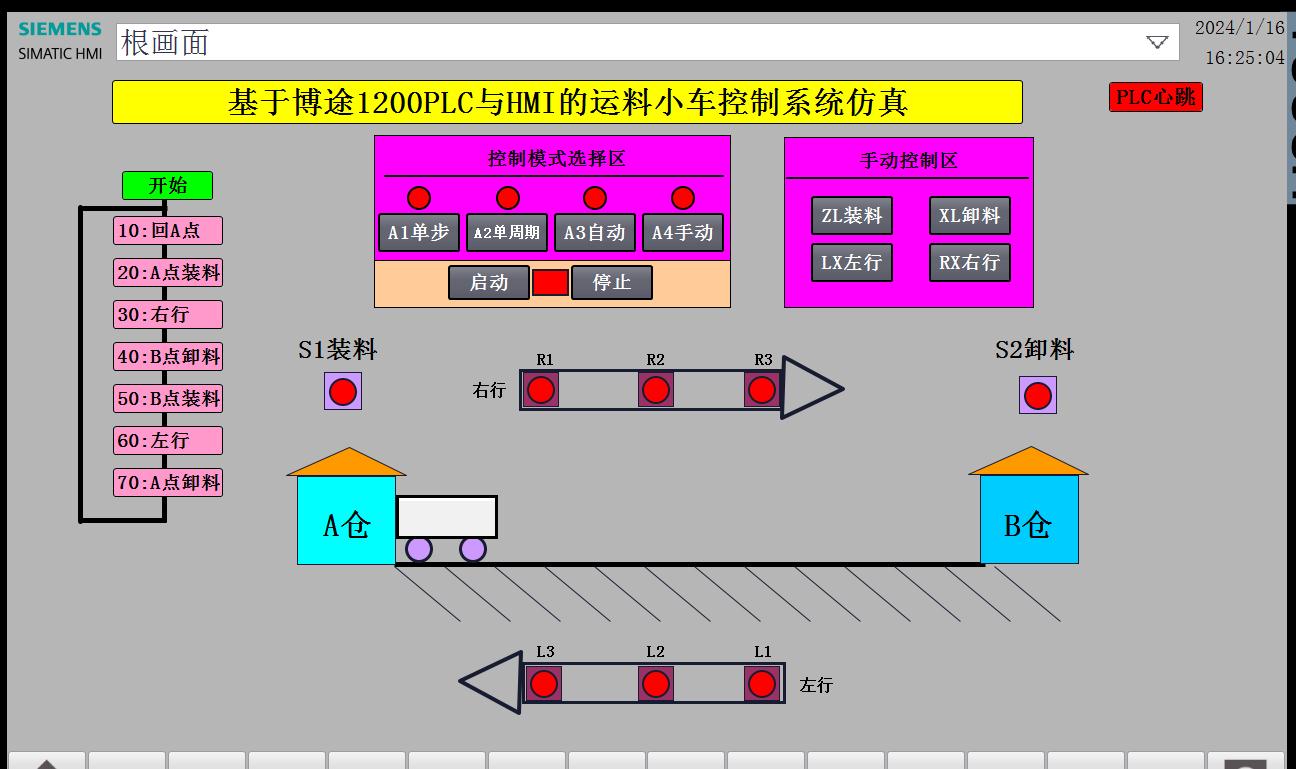

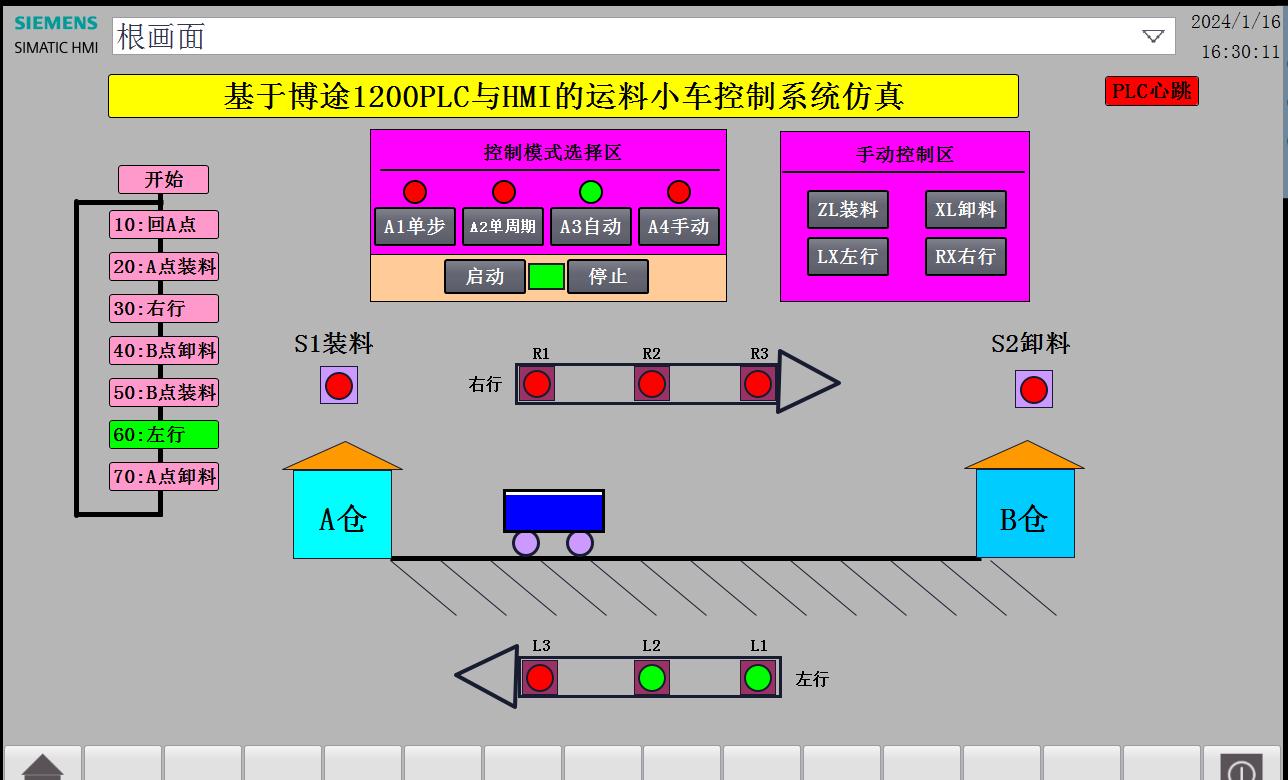

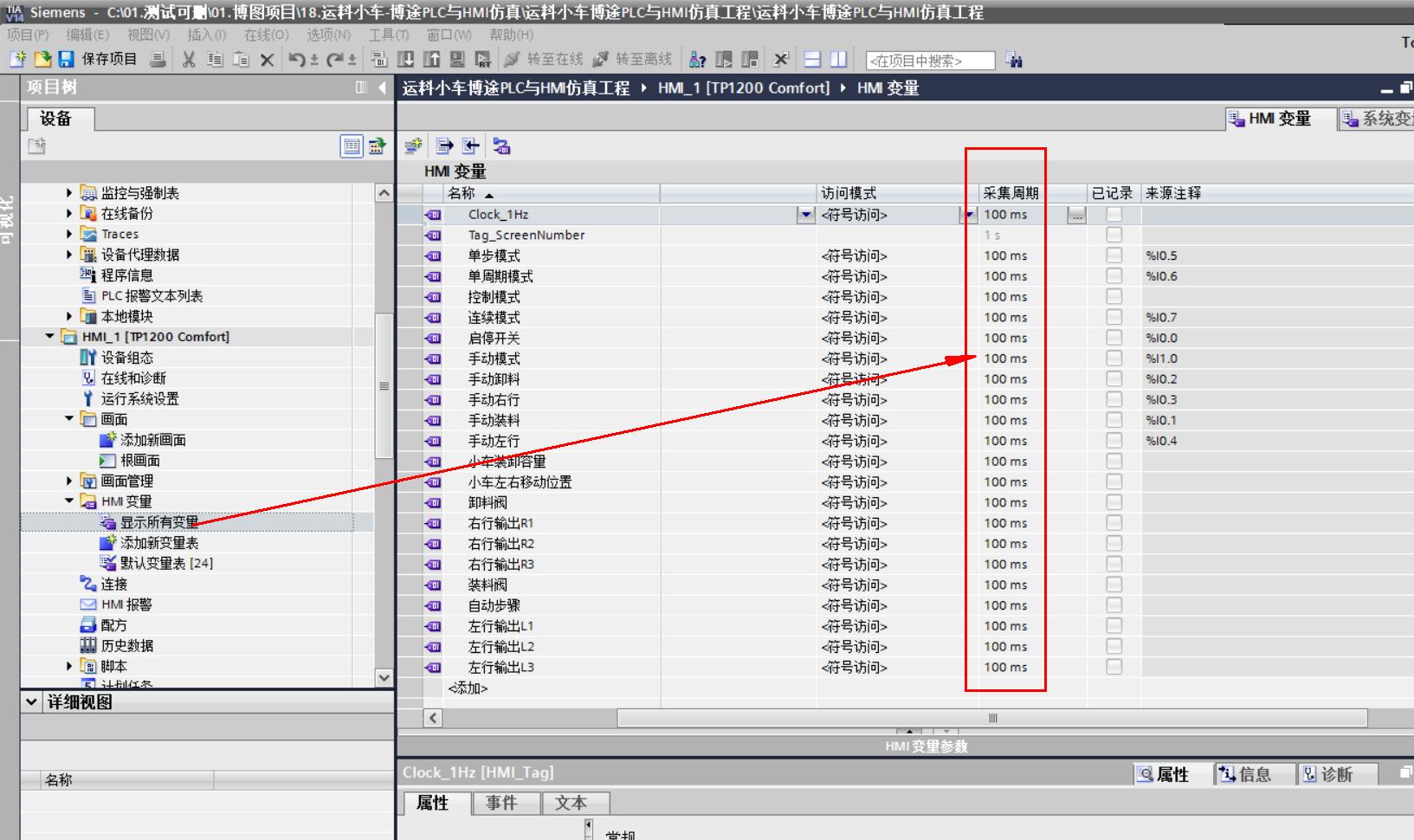

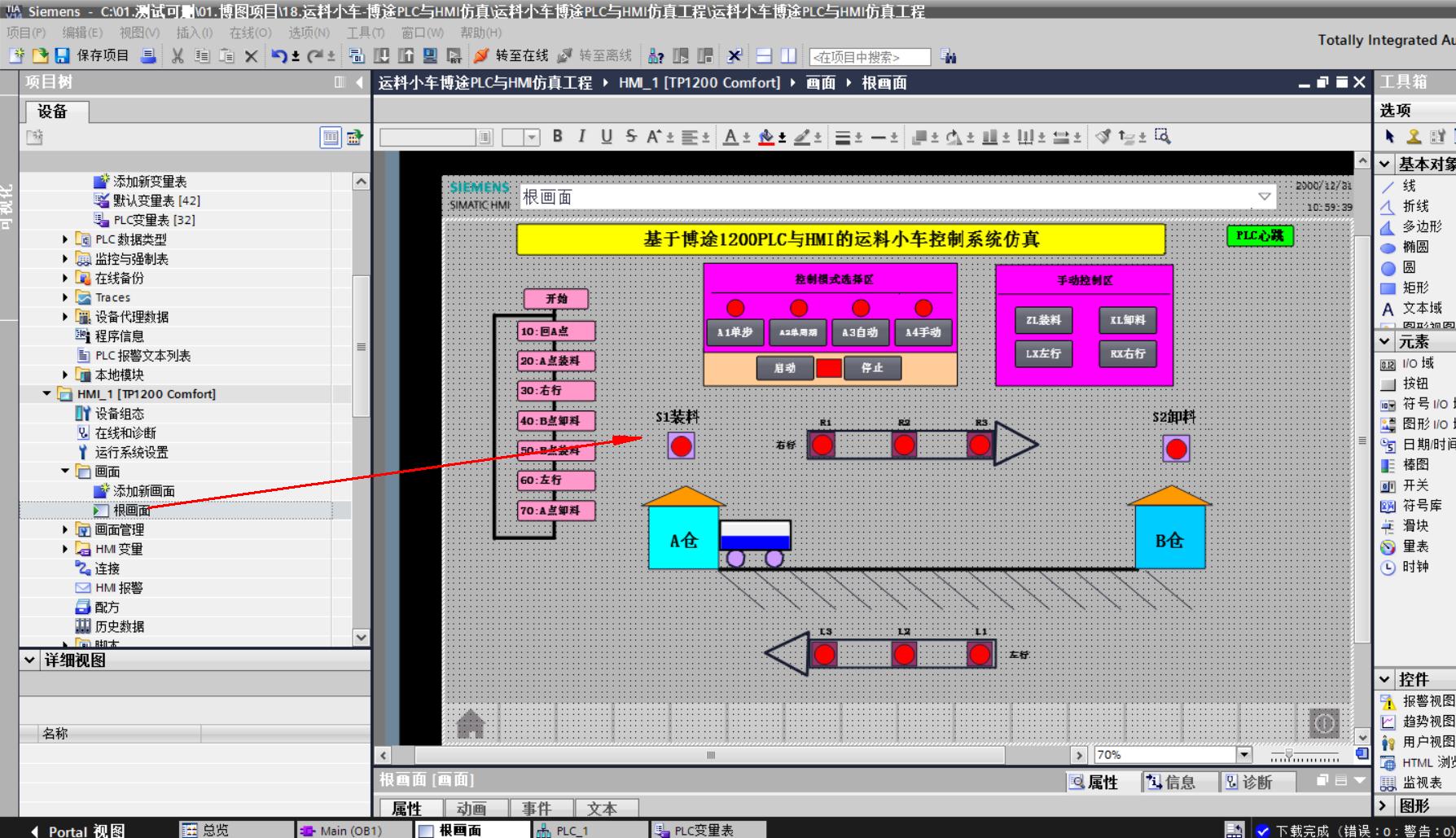

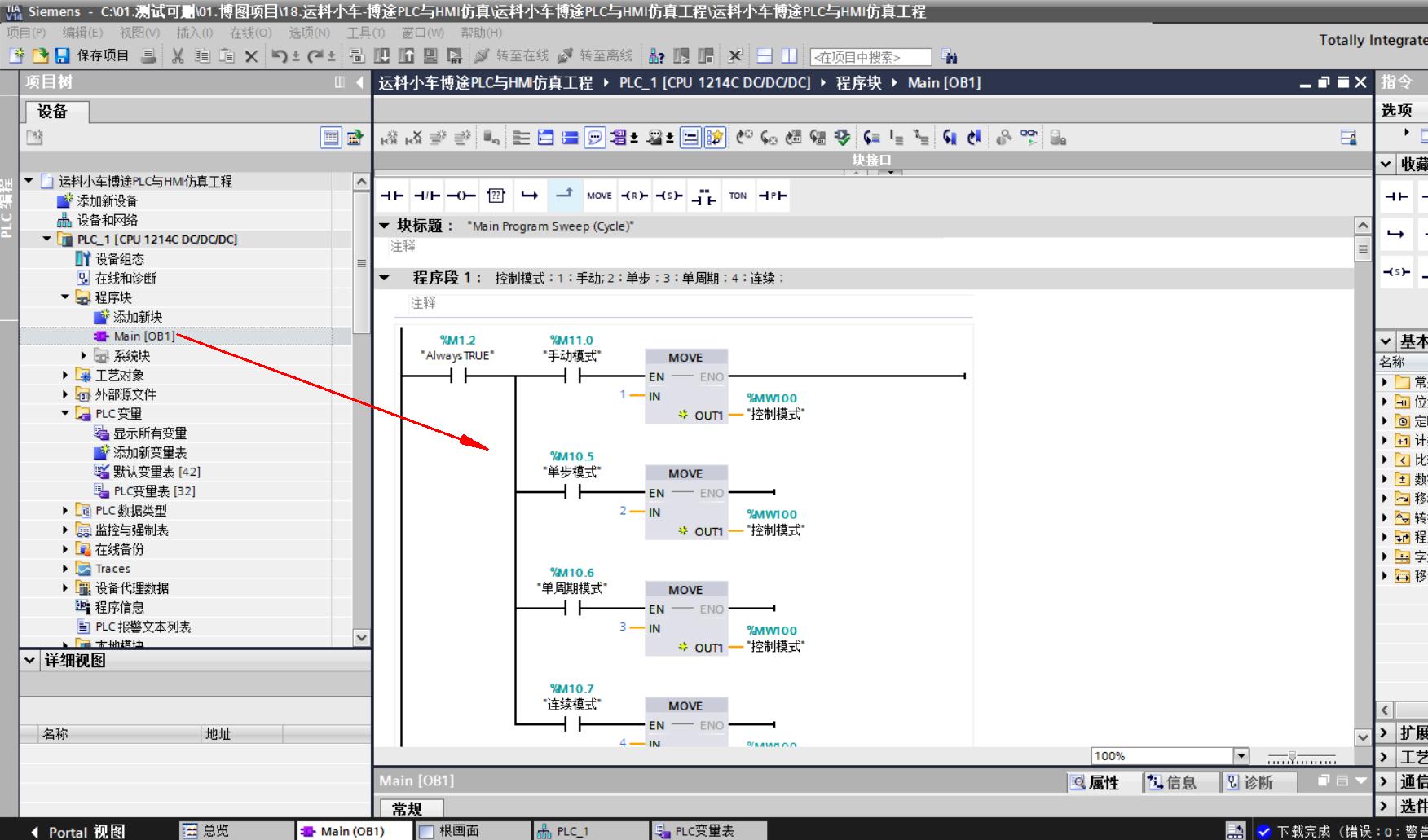

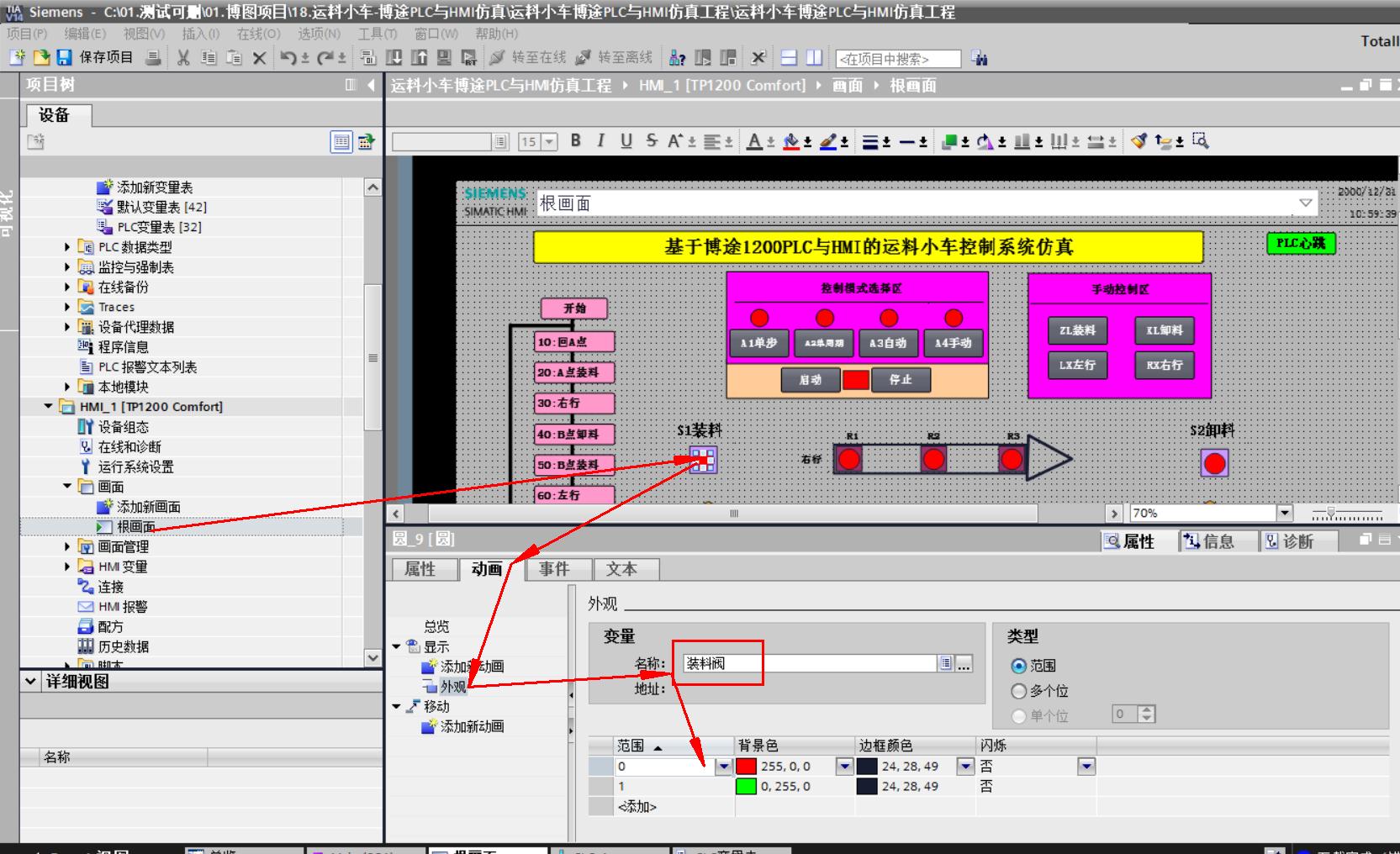

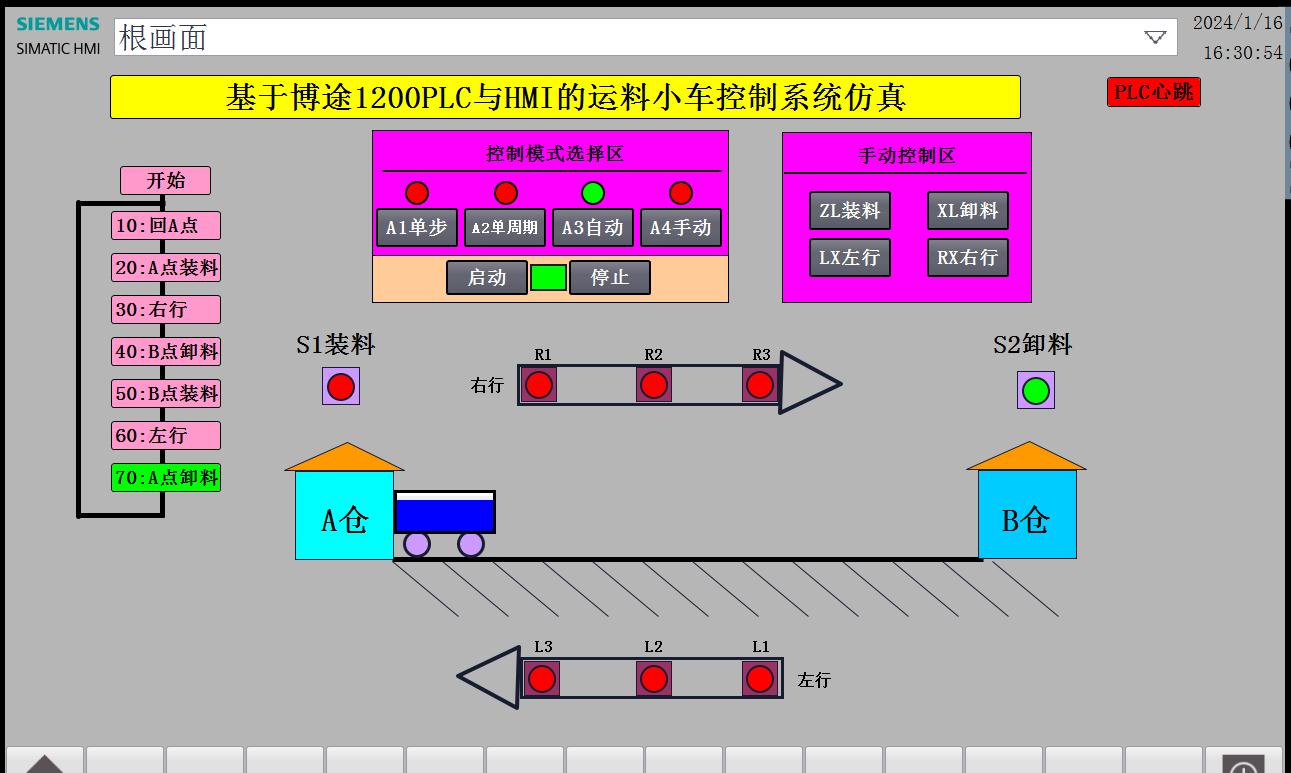

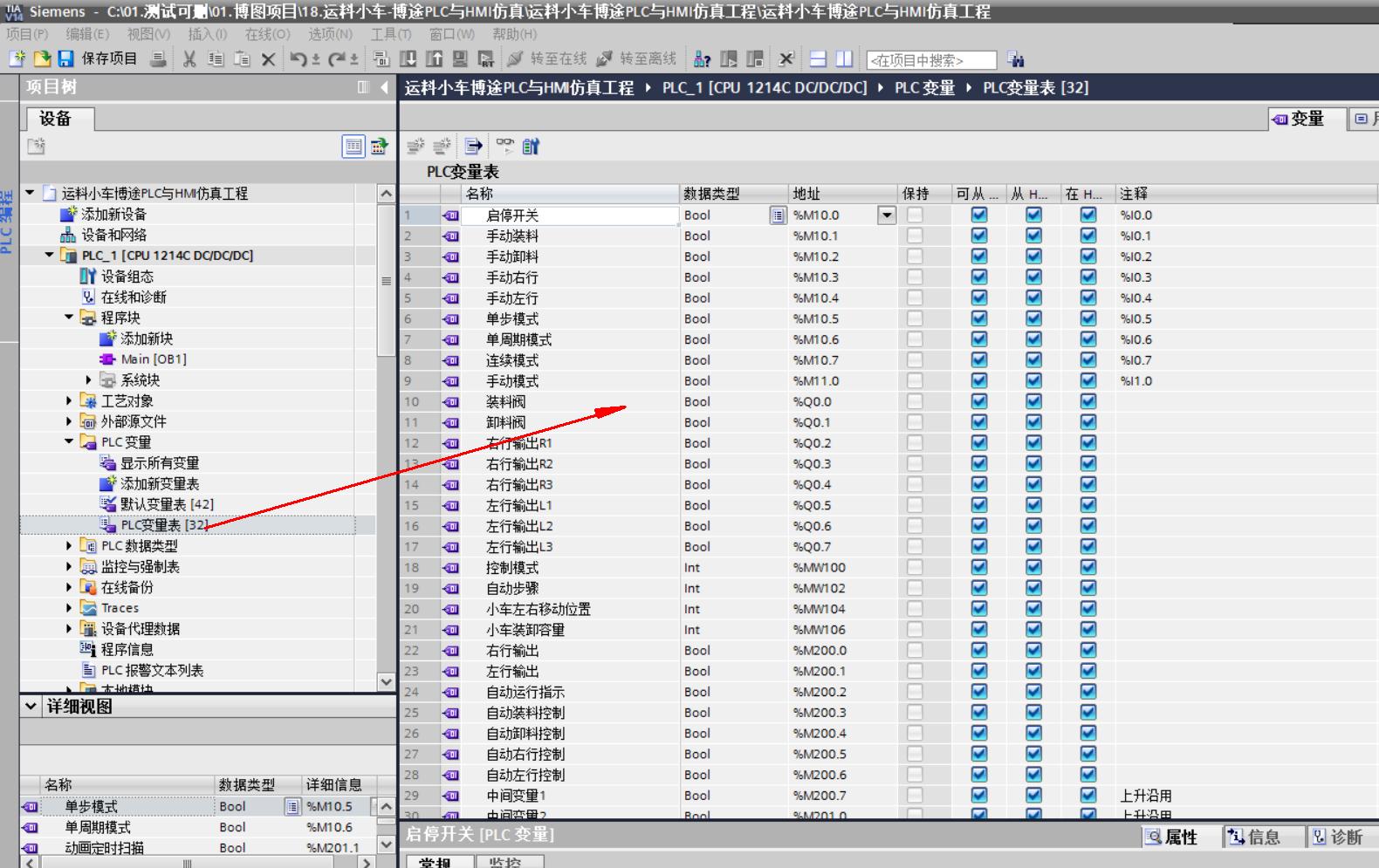

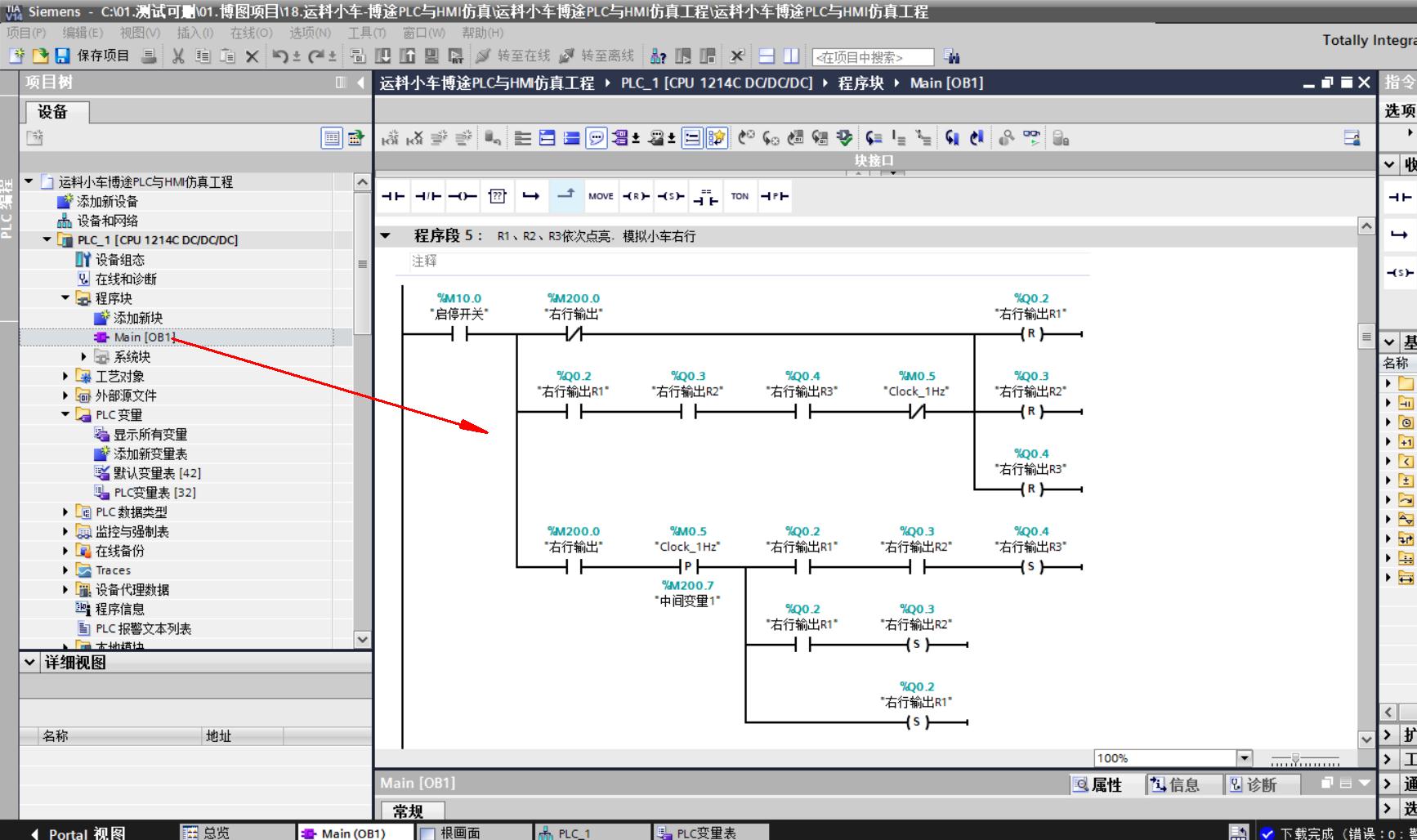

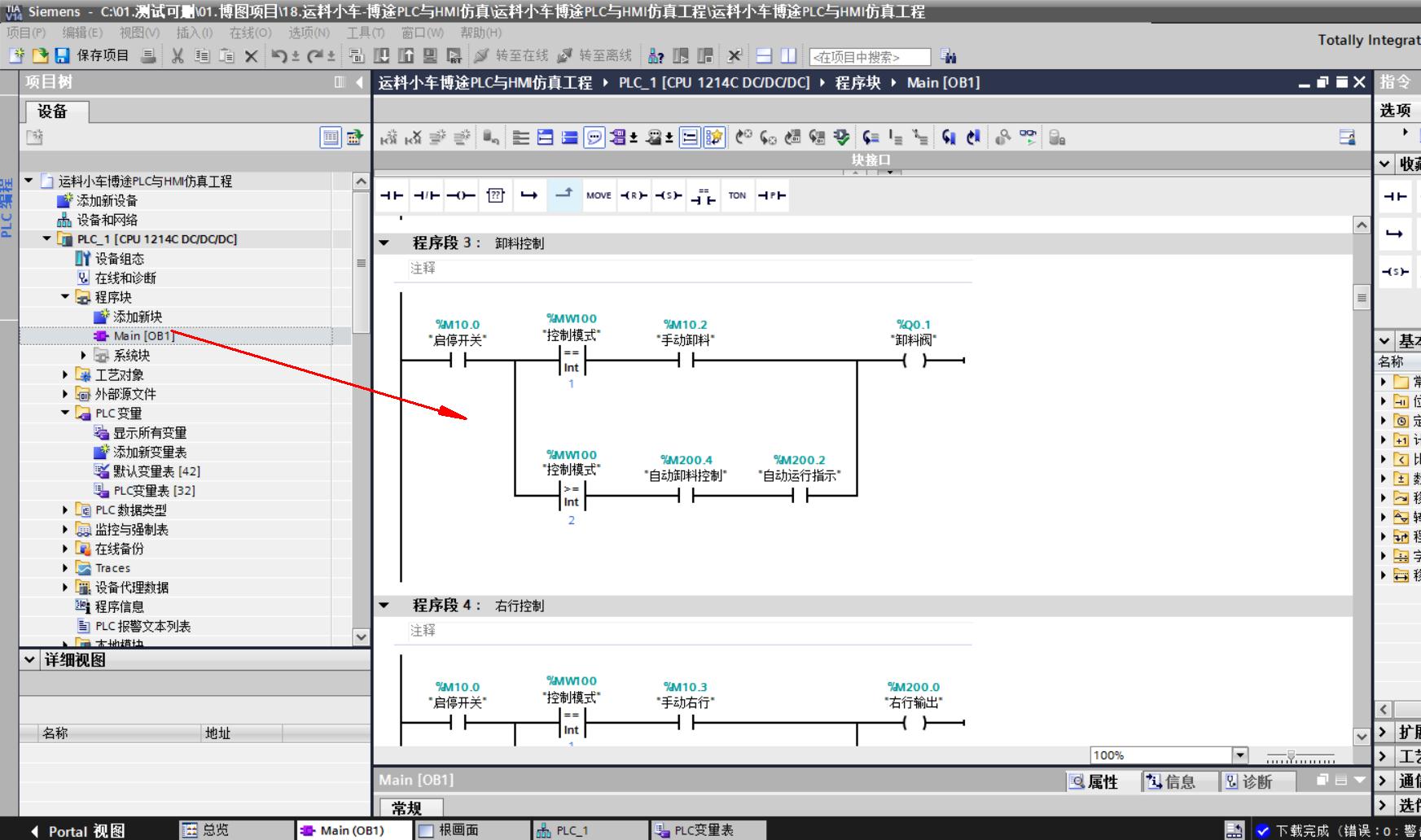

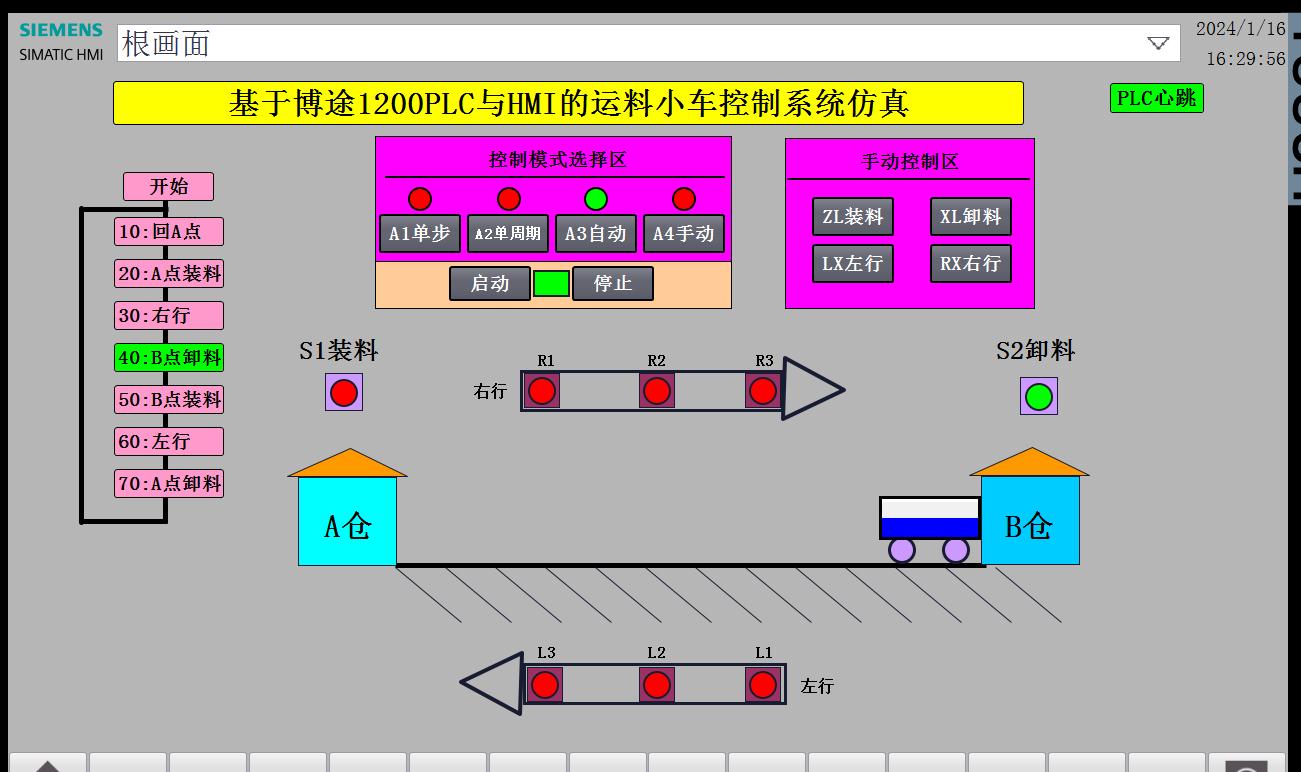

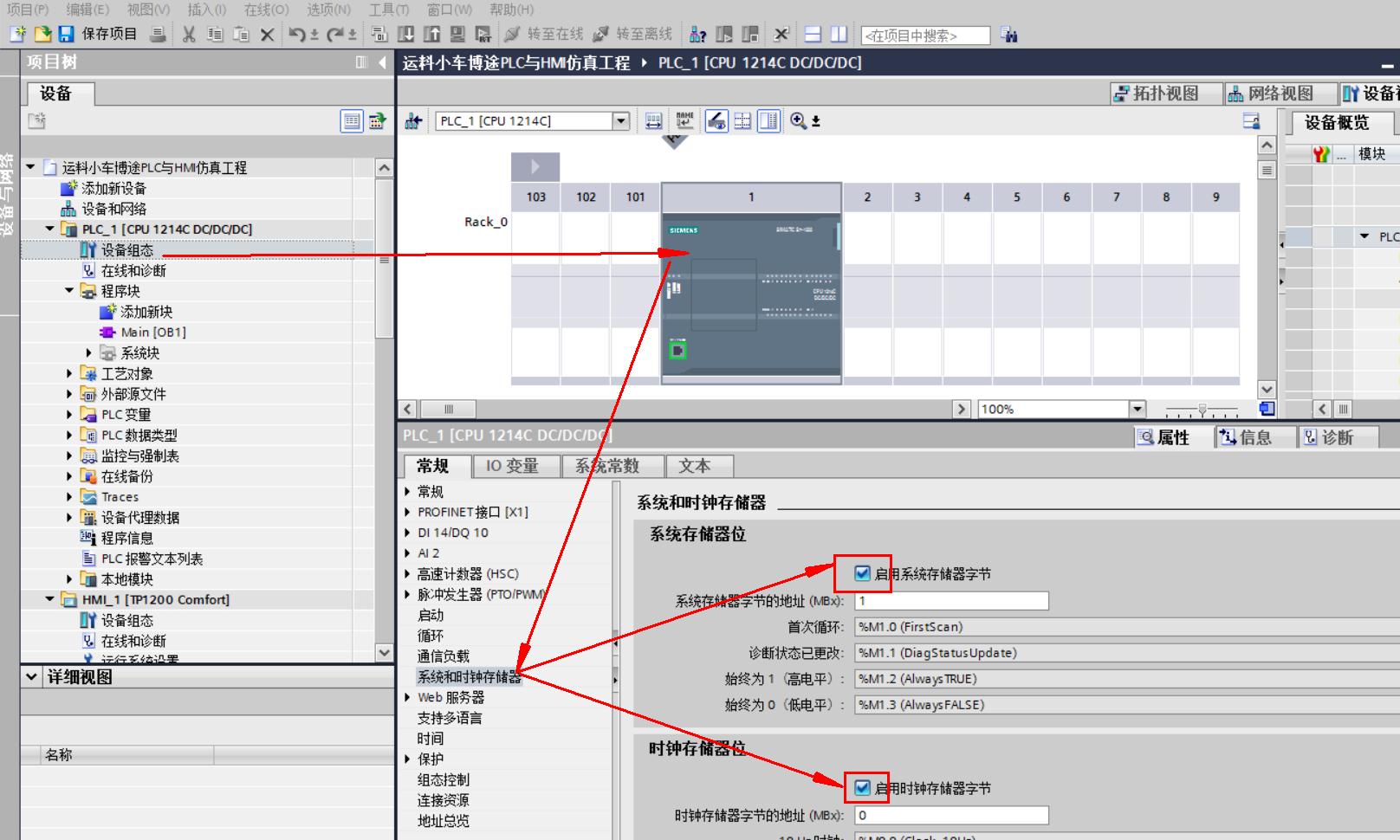

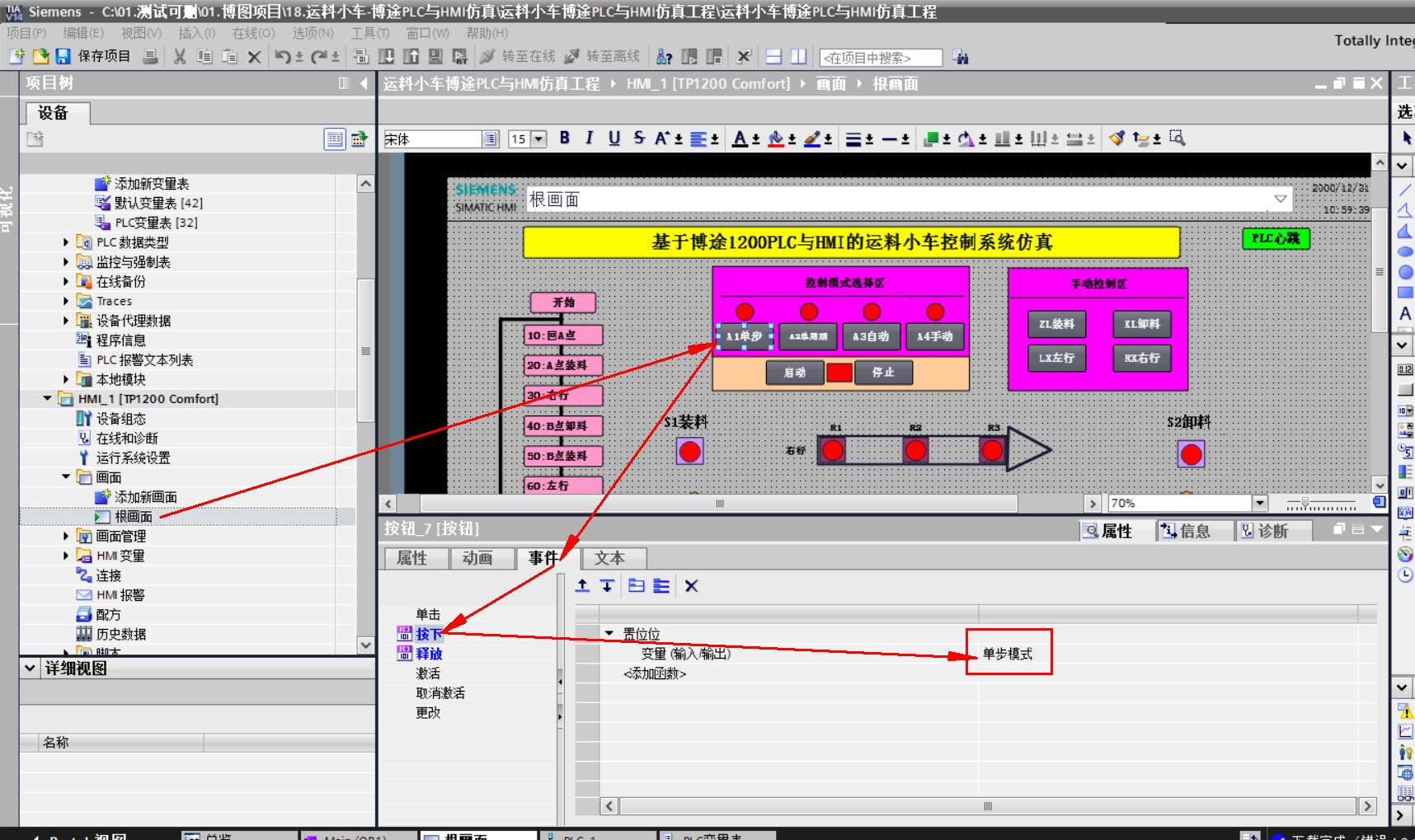

下面对基于博途1200PLC与HMI的运料小车控制系统仿真工程过程介绍：



 四、图纸文件

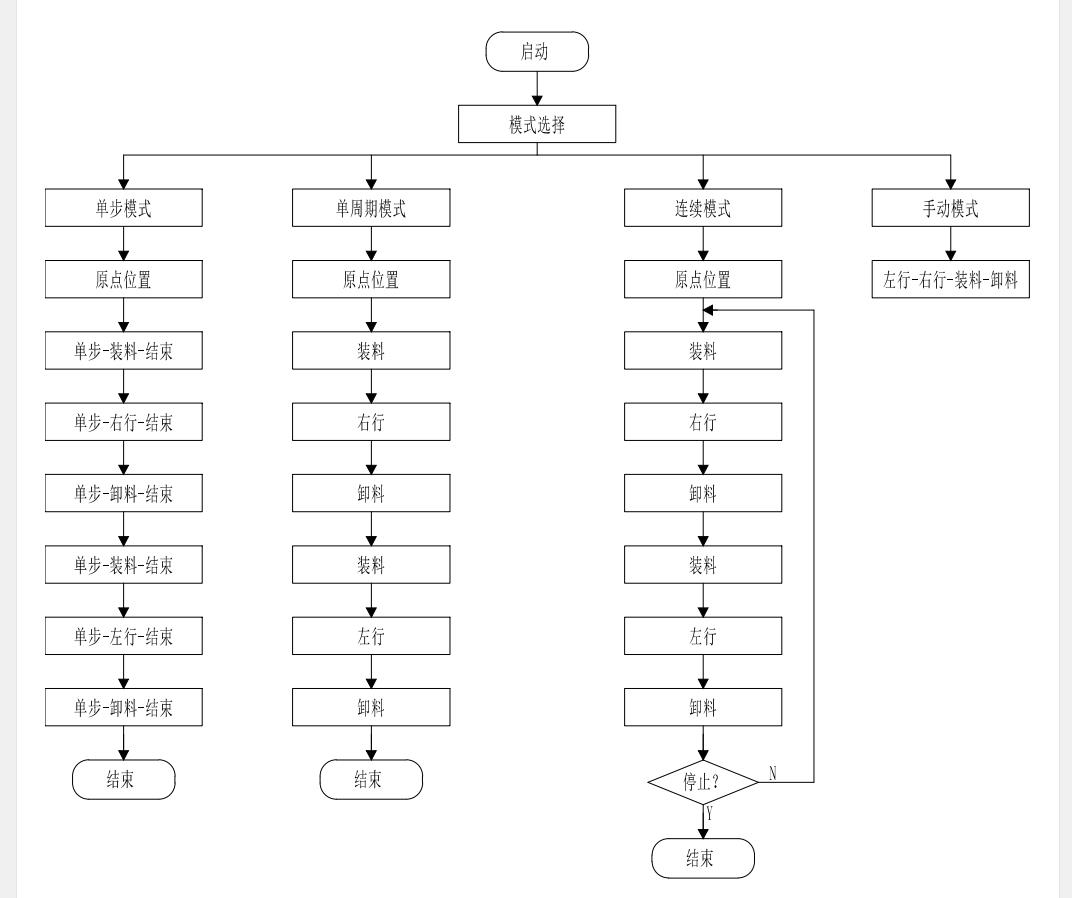

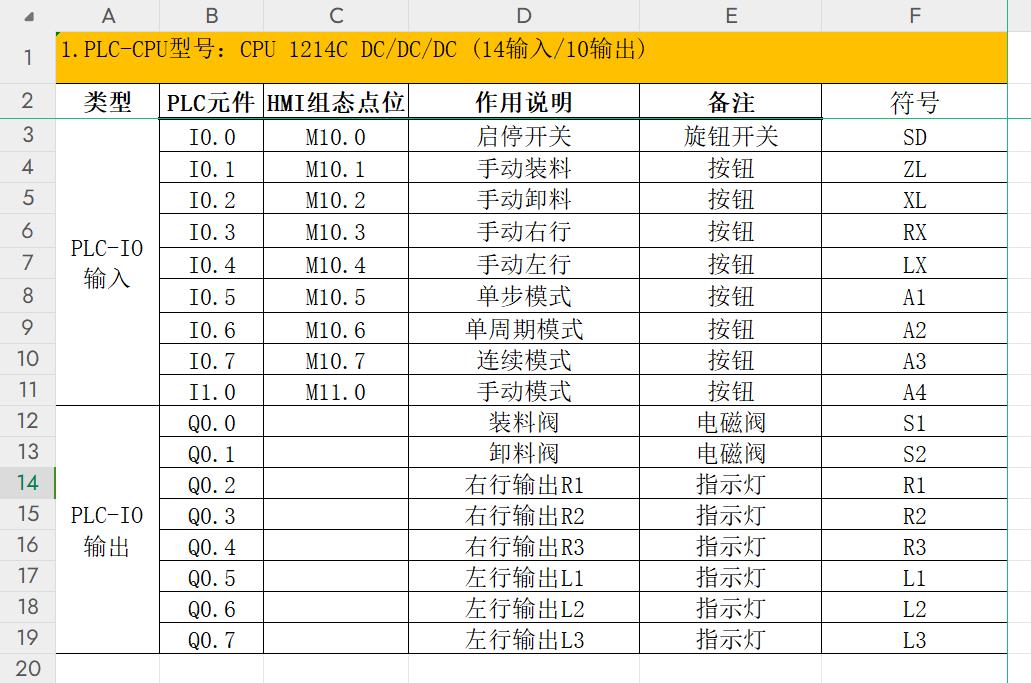

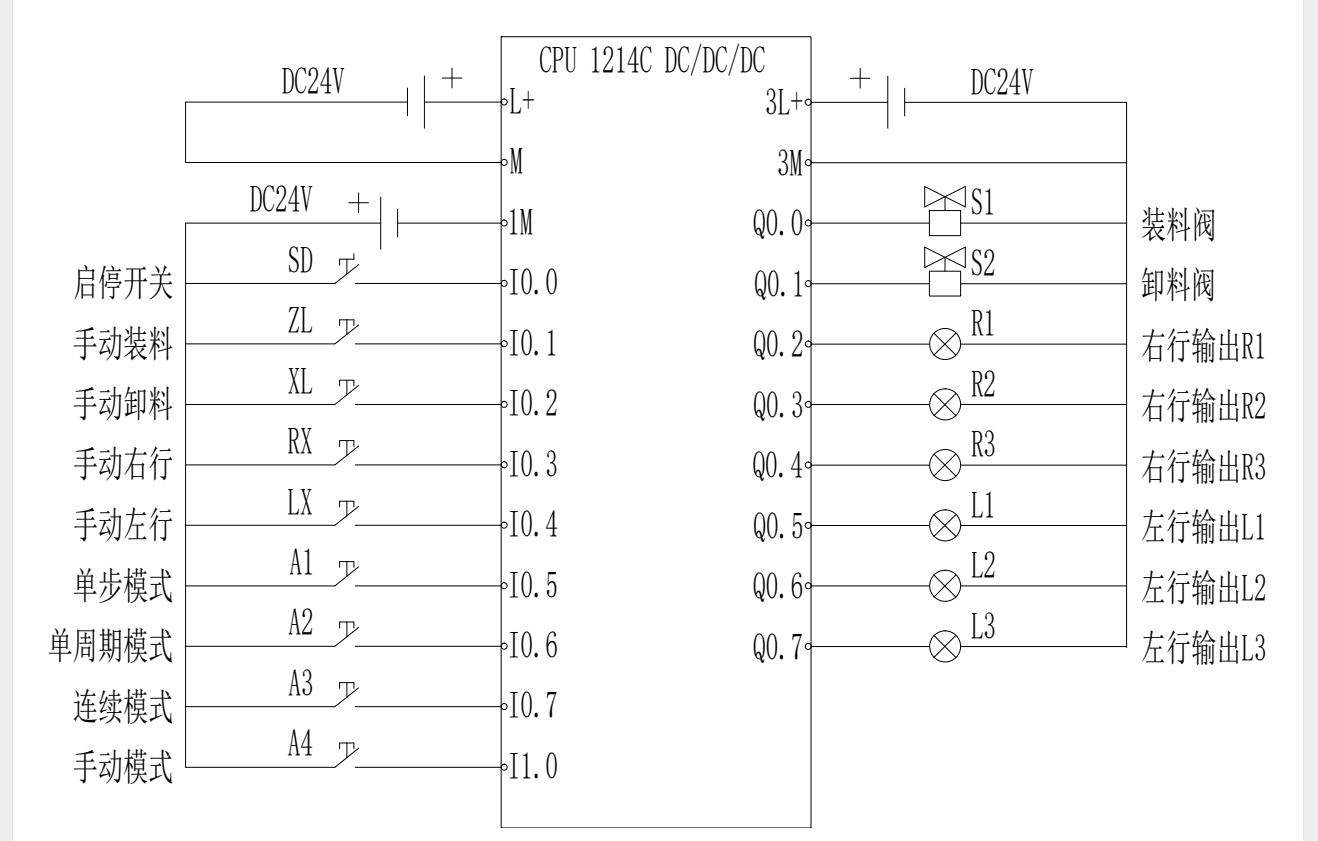

运料小车配套的IO点表+PLC接线图+控制流程图 (CAD源文件可编辑的)。

PLC接线图与控制流程图是CAD画的；









===============================
