首先我们要拆解一下加法器的运算，拆解为一位 + 一位的运算，这就要提前做好一个全加器

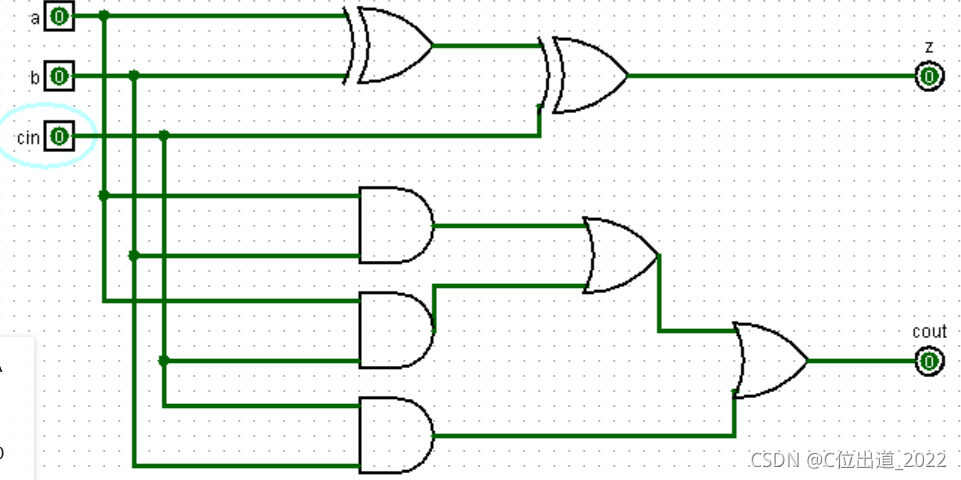

虽然全加器是一位加法，但是我们要考虑进位问题看图

 一位运算和：z = a^b^cin,cin表示上一次加法的进位结果

进位输出：cout = (a&b)||(a&cin)||(b&cin),cout表示本次加法运算的进位结果

有了这个全加器，4位加法器就好做了，每位加法之间都加上全加器就好了



 因为最低位是第一次运算没有cin所以手动给一个cin
