一、阶跃型弱导光纤的色散(单模)

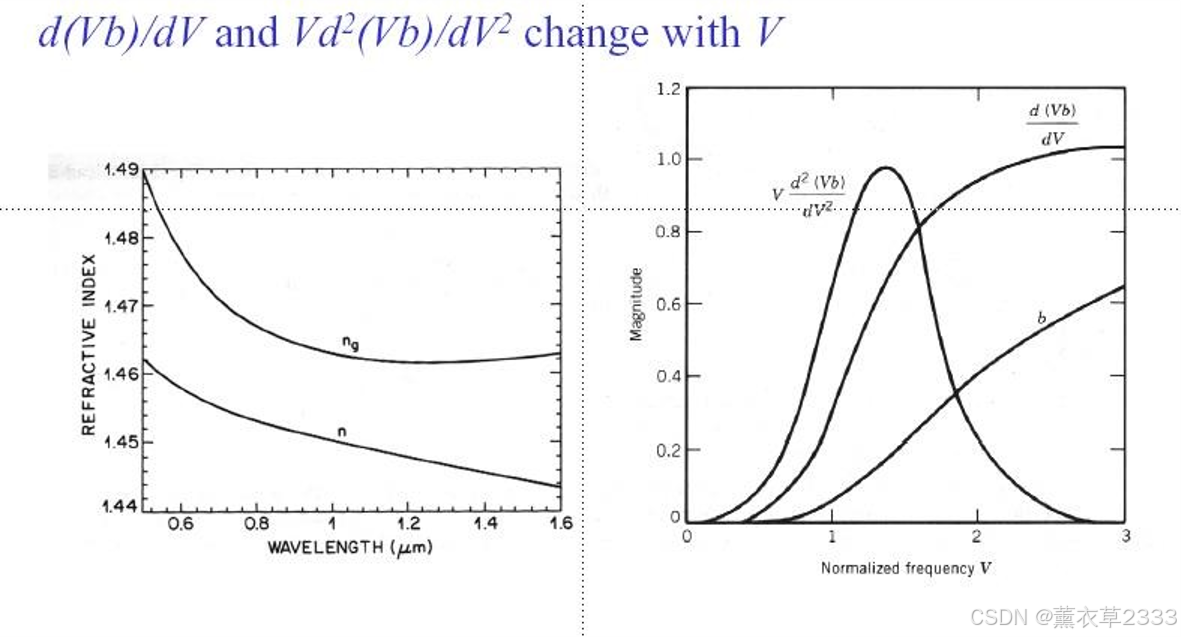

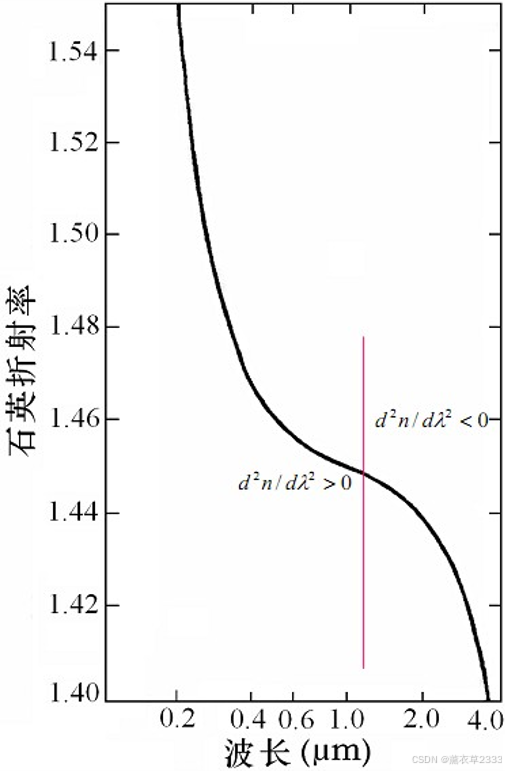

1.1 材料色散
对石英光纤:

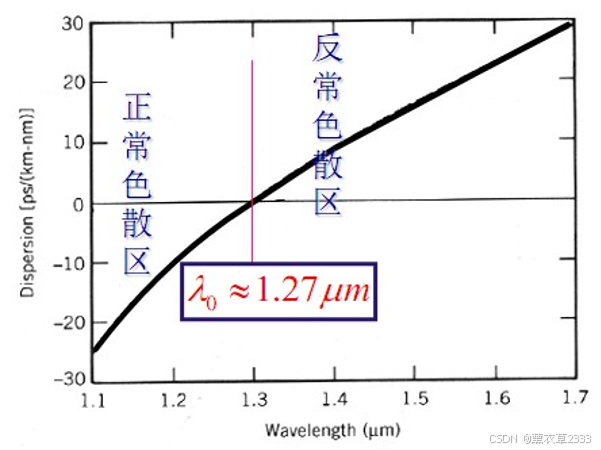

< 1.27um:材料色散小于0,正常色散区;长波长光传播快, 短波长光传播慢!(负色散值)
> 1.27um:材料色散大于0,反常色散区;短波长光传播快, 长波长光传播慢!(正色散值)

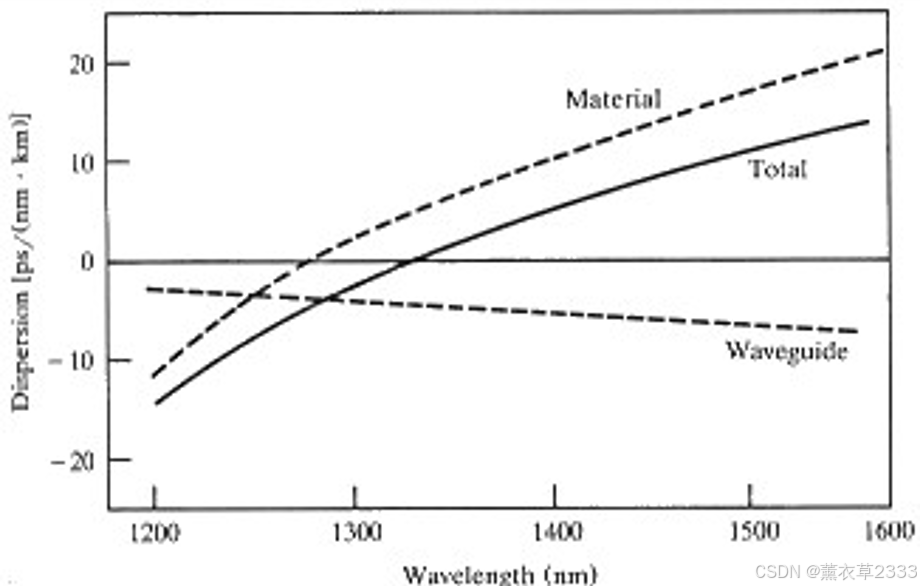

1.2 波导色散
总色散系数 D

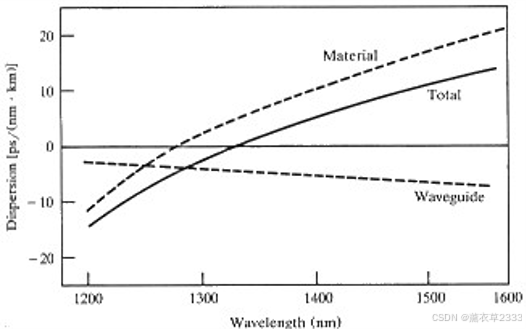

材料色散的影响一般大于波导色散: |Dm| > |Dw|
波导色散系数通常为负值
二、G.652标准单模光纤
标准单模光纤是指零色散波长在1.3μm窗口的单模光纤, 国际电信联盟(ITU-T)把这种光纤规范为G.652光纤。 其特点是当工作波长在1.3μm时,光纤色散很小,系统的传输距离只受光纤衰减所限制。但这种光纤在1.3μm波段的损耗较大,约为0.3dB/km~0.4dB/km;在1.55μm波段 的损耗较小,约为0.2dB/km~0.25dB/km。色散在1.3μm 波段为3.5ps/nm·km,在1.55μm波段的损耗较大,约为 20ps/nm·km。这种光纤可支持用于在1.55μm波段的 2.5Gb/s的干线系统,但由于在该波段的色散较大,若传输10Gb/s的信号,传输距离超过50公里时,就要求使用价格昂贵的色散补偿模块。
不适用于10Gb/s以上速率传输,但可应用于 2.5Gb/s 以下速率的DWDM。
三、色散位移光纤(G.653 色散位移光纤)
在单模光纤中,短波长区(0.85um)材料色散很大,波导色散可以忽略;而长波长区(1.3um~1.55um),材料色散随波长的增加而减少至与波导色散相当的数量级,有可能互相抵消,出现零色散区。
原理: 在1.3um~1.7um范围内任何波长,通过适当调整光纤波导的结构参量(a, △和g),总可以获得零色散,这就是色散位移光纤所依据的原理,将零色散波长从1.3um移至1.55um, 可以使其与最低损耗波长一致。
G.653 色散位移光纤:让损耗和色散最低点都在1550 nm
材料色散不变,通过改变折射率剖面形状来增大波导色散,使零色散点往长波长方向移动

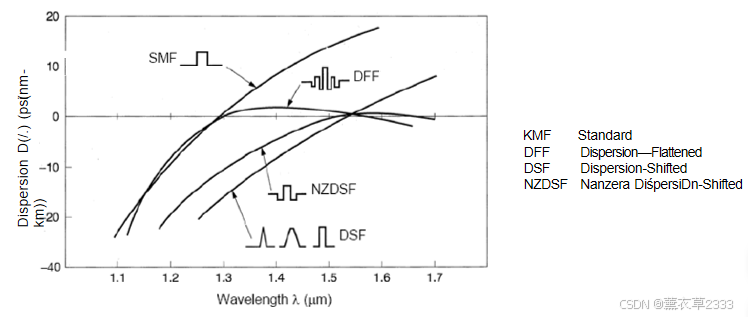

四、G.655 单模光纤(NZ-DSF)
针对色散位移光纤在1.55μm色散为零,会产生四波混频,导致信道间发生串扰,不利于多信道的WDM系统的问题,如果有微量色散,FWM干扰反而还会减小。针对这一特点,人们研制了非零色散光纤(NZ-DSF)。非零色散光纤实质上是一种改进的色散位移光纤,其零色散波长不在1.55μm,而是 在1.525μm或1.585μm处。非零色散光削减了色散效应和四波混频效应,而标准光纤和色散移位光纤都只能克服这两种缺陷中的一种,所以非零色散光纤综合了标准光纤和色散位移 光纤最好的传输特性,它特别适合于高密度WDM系统的传输, 所以非零色散光纤是新一代光纤通信系统的最佳传输介质。
在1530-1565nm窗口有较低的损耗; 工作窗口较低的色散,一定的色散抑制了非线性效应 (四波混频)的发生; 可以有正的或负的色散——海底传输系统; 为DWDM系统的应用而设计的。适用于10Gb/s以上速率DWDM传输,是未来大容量传输, DWDM系统用光纤的理想选择。

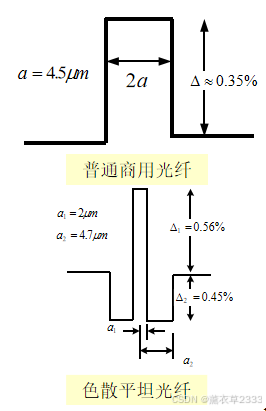

五、G.656 色散平坦光纤

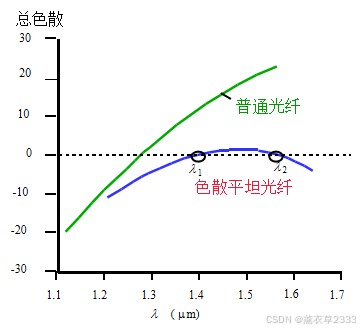

在较大的范围内保持相近的色散值,适用于波分复用系统
六、色散补偿光纤 (DCF)

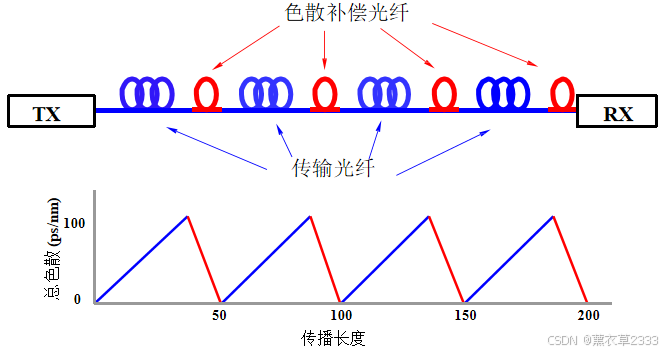

正负色散率搭配使系统累积色散为零。
存在的问题:(1) 高损耗;(2) 短波长过补偿、长波长欠补偿

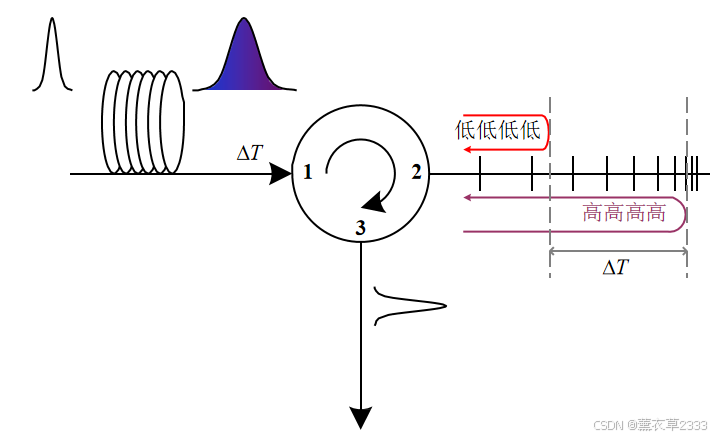

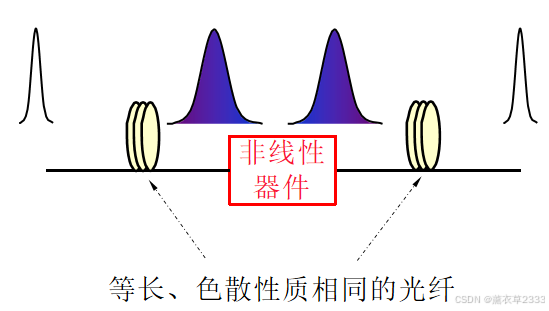

七、中途谱反转技术
八、利用光纤光栅(FBG)进行色散补偿
注:FBG是一种可以反射特定波长的光栅器件
九、偏振模色散

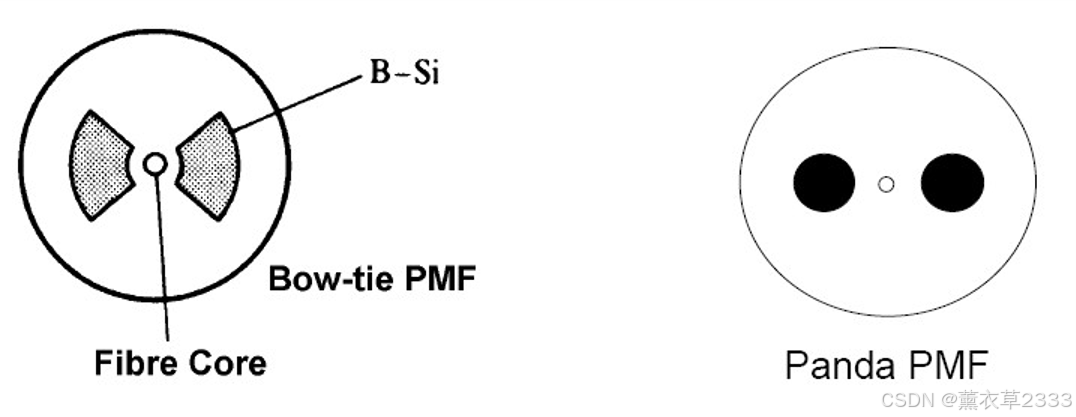

光纤中传输的光信号的偏振态是随机变化的; 光纤中由于残余机械应力的存在,光纤不是严格的各向同性介质; 维持光传输的偏振态,需用保偏光纤(PMF)。

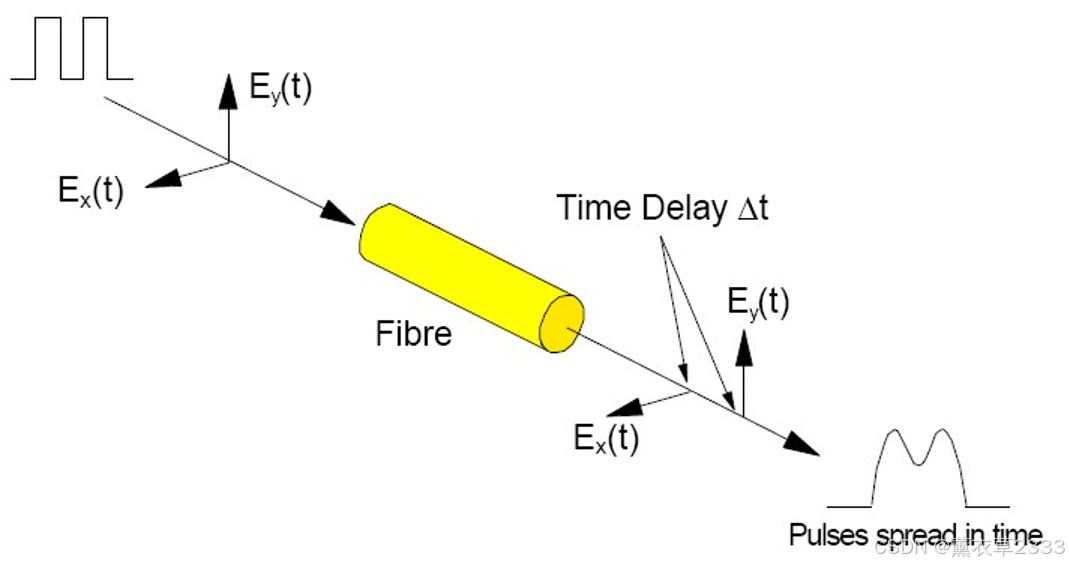

偏振模色散起因:
- 光纤制备中的应力、温度、弯曲使光纤不具备圆柱的对称性,从而引入了双折射效应;
- 光纤中传输的光脉冲激励了多个偏振模式;
- 各个偏振模式在光纤中传输的速度不相同;
- 对高速率(>10Gbit/s)的传输系统,偏振模色散越严重;
- 由于偏振模色散的随机性,一般仅能对偏振模色散的平均效应进行补偿。

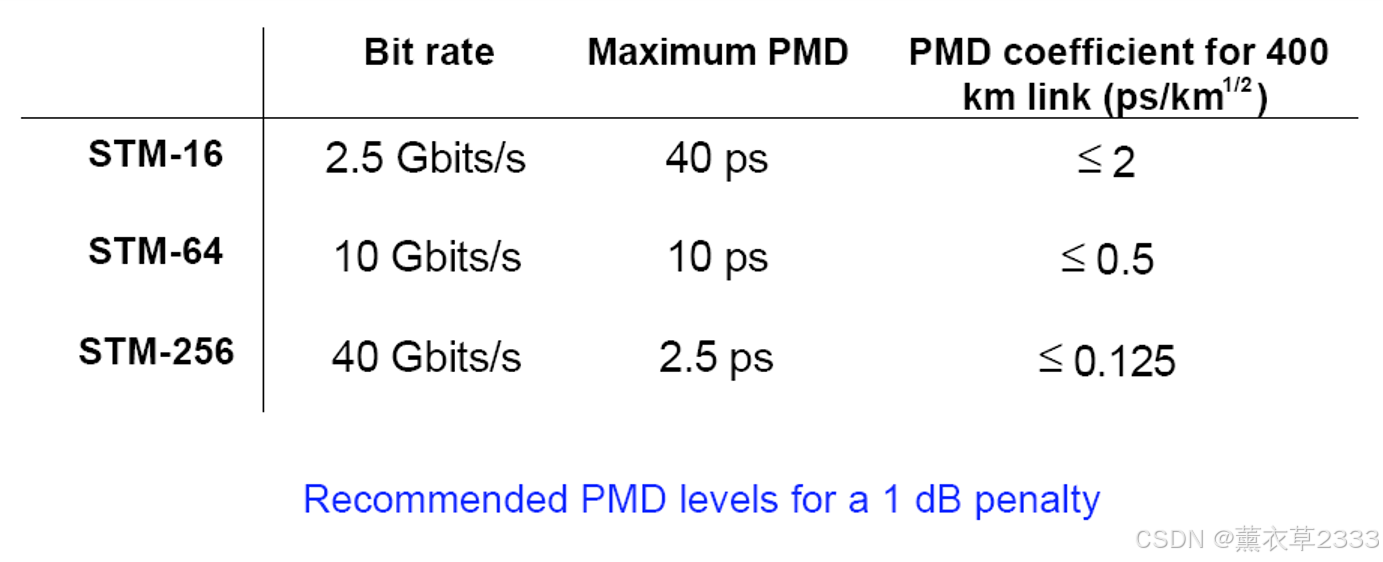

偏振模色散与传输速率的对应关系:
十、光纤的演变
(1) G.651光纤:工作波长850nm;多模;损耗:3dB/km
(2) G.652光纤:常规单模光纤,零色散波长1310nm ;最低损耗窗口1550 nm
(3) G.653光纤:DSF,零色散波长1550nm ;最低损耗窗口1550 nm
(4) G.655光纤:NDSF,Lucent:零色散波长1530nm;Corning:>1570nm
(5) 大有效面积光纤:LEAF 降低非线性效应的影响。
(6) 色散补偿光纤:
(7) 全波光纤: 消除OH的吸收损耗

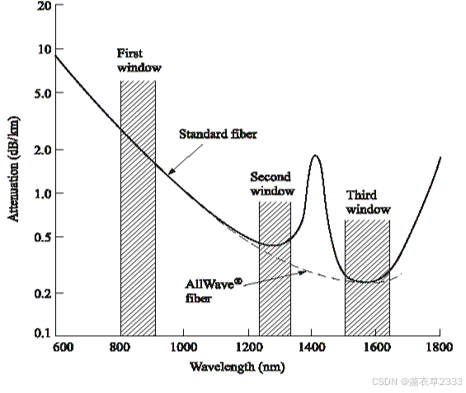

通信窗口:由0.85、1.31、1.55到S波(1.49~1.53)、C波(1.53~1.57)、 L波(1.57~1.61)
