光纤色散整理

1. 基本概念（参考维基百科）

定义：

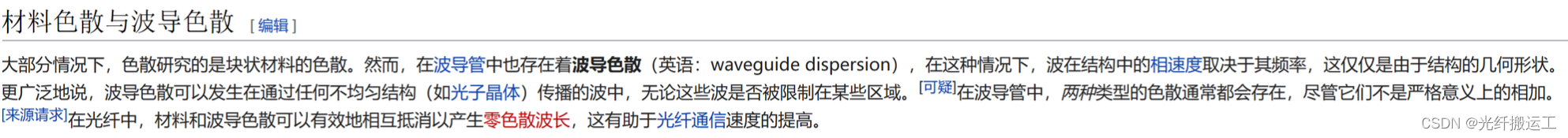

色散分类：材料色散和波导色散

简单来说：材料色散是材料特性决定的，波导色散是波导结构决定的，可以通过设计波导结构来改变色散大小

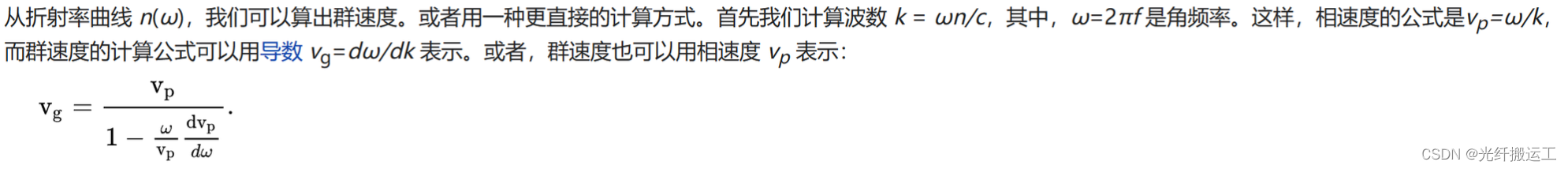

相速度和群速度

参考：

怎么理解相速度和群速度？ - 健忘番茄的回答 - 知乎 怎么理解相速度和群速度？ - 知乎

相速度定义为

群速度定义为

这里的k为波数，在光纤传输里通常用β表示，参考：相位常数β与波数k是一回事吗？ - 知乎 (zhihu.com)

所以群速度v​p​​=​d]β​​dω​​=β​1​​+β​2​​ω，群速度色散为v​p​​=​d​2​​β​​dw​2​​​​=​β​2​​​​1​​，此处参考：相速度与群速度 公式，简单解释 - 知乎 (zhihu.com)

群时延定义为

Δτ=L/v​g​​

1. 光纤色散传输函数

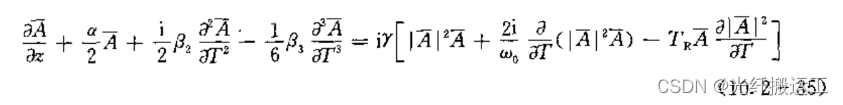

光纤非线性薛定谔方程

​∂z​​∂A​​+​2​​α​​⋅A+​2​​iβ​2​​​​⋅​∂T​2​​​​∂​2​​A​​−​6​​β​3​​​​⋅​∂T​3​​​​∂​3​​A​​=iγ(∣A∣​2​​A+​ω​0​​​​i​​​∂T​​∂​​(∣A∣​2​​A)−T​R​​A​∂T​​∂∣A∣​2​​​​)

参考石顺祥—非线性光学 （10.2-35）

只关注色散部分

​∂z​​∂A​​+​2​​iβ​2​​​​⋅​∂T​2​​​​∂​2​​A​​−​6​​iβ​3​​​​⋅​∂T​3​​​​∂​3​​A​​=0

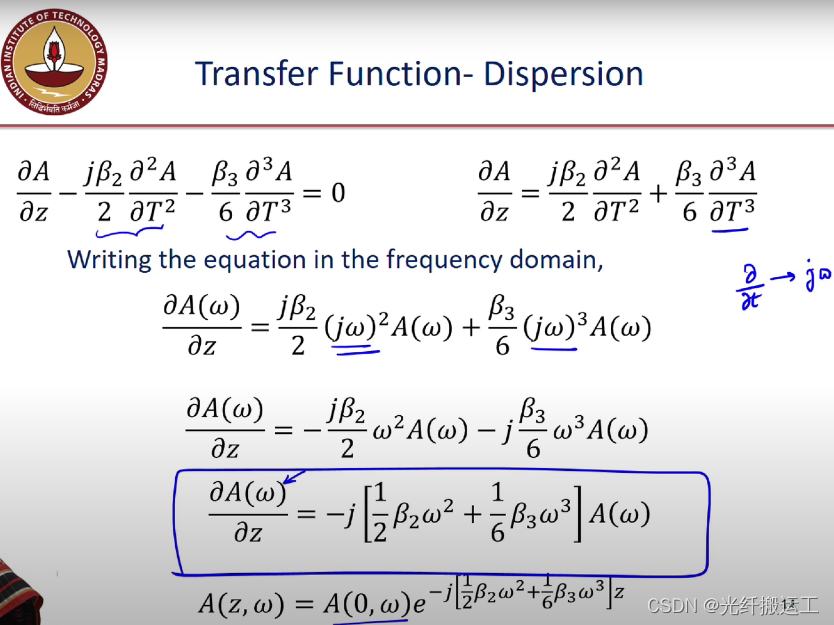

上式可以写成频域形式

​∂z​​∂A(ω)​​=−​2​​iβ​2​​​​⋅(iω)​2​​⋅A(ω)+​6​​β​3​​​​⋅(iω)​3​​⋅A(ω)=[​2​​iβ​2​​ω​2​​​​−​6​​iβ​3​​ω​3​​​​]⋅A(ω)

解上述偏微分方程可得：

A(z,ω)=A(0,ω)⋅e​[​2​​iβ​2​​ω​2​​​​−​6​​iβ​3​​ω​3​​​​]​​

推导过程参考：

色散补偿

目前的理解：

1）最基础的就是在时域补偿，只需要把传输函数中的色散系数取负值即可；

2）采用频率补偿，可以使用FFT算法，加快速度，频率相乘和时域循环卷积得能对上

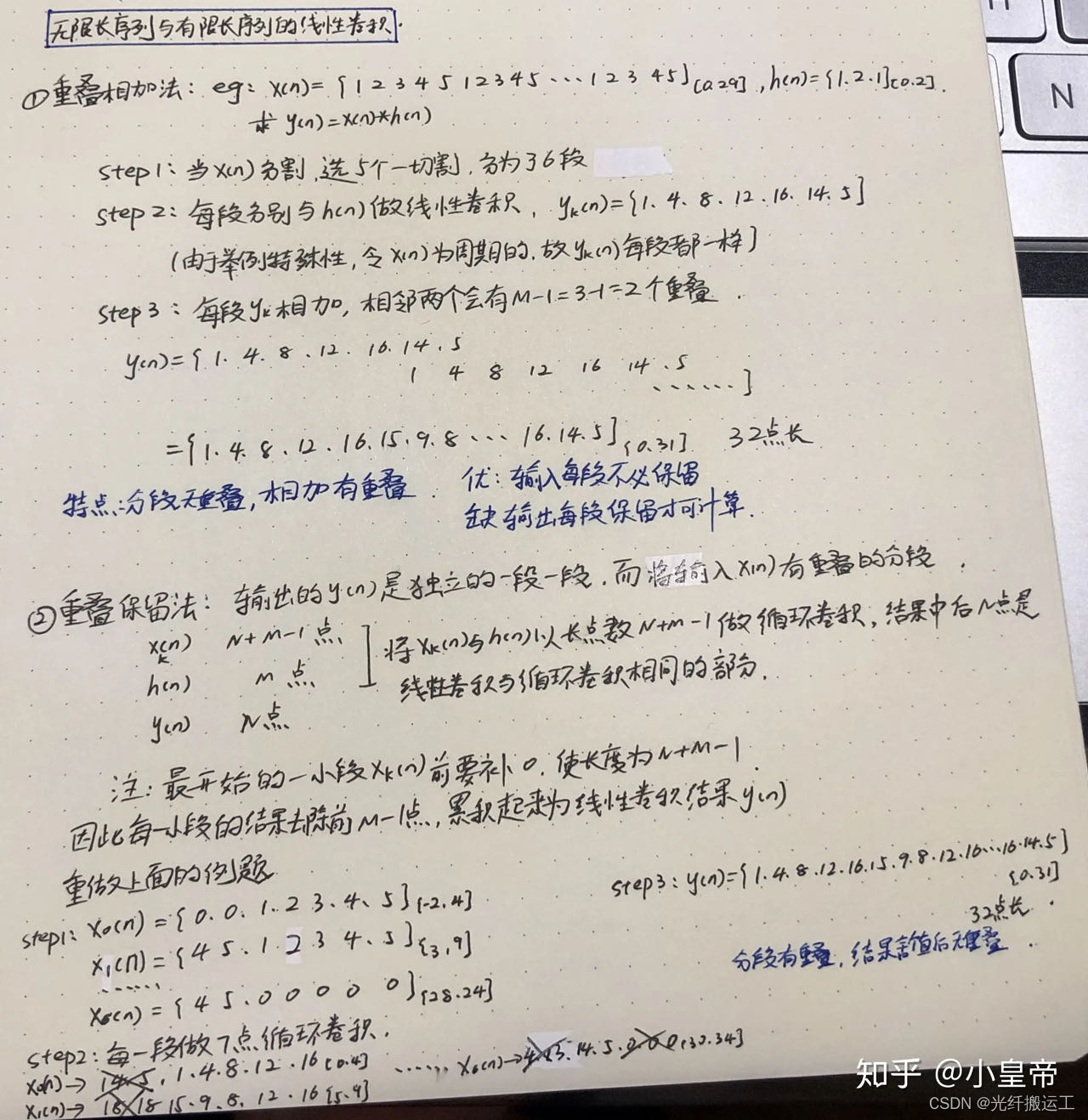

3）实际中序列可能很长，需要重叠相加或者重叠保留，参见下图（这是在时域上分割信号），

也可以从频域上分割，叫做MultiTap算法，针对大带宽？不太理解

色散估计

色散估计：

精度 200 ps/nm（考虑TR，以及时域均衡）

速度 10 ms（保护倒换）
