一、单模光纤的模场半径

1.1模场半径的提出

在单模光纤中，单一模式的光并不完全由纤芯承载并局限在纤芯内传播；而有相当部分的能量（约20％）在包层中传输。在计算损耗等参量时，用模场半径作为描述单模光纤光能量传输集中程度的参量。

1.2 模场半径的定义

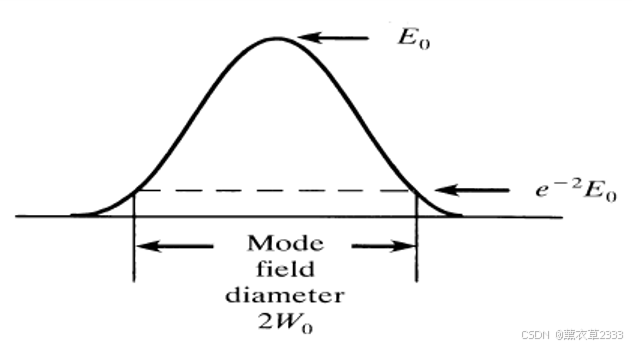

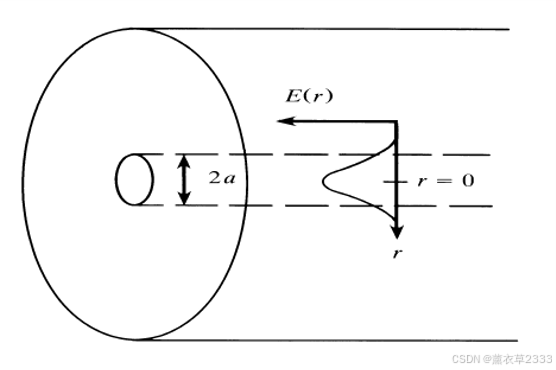

根据CCITT规定，单模光纤输出光斑的光场若近似为高斯分布：

其中，W0 为模场半径，即为 1/ $e^{2}$ 光场强度的半径，即在W0处，光功率为中心的1/ $e^{2}$ 。

模场半径与工作波长有关，波长越短，模场半径越小。对于阶跃型单模光纤，纤芯直径和模场半径的典型值分别为8.3μm和 9.3μm。

1.3 模场半径的实验定义值

模场半径是单模光纤的一个极为重要的参数。可估算单模光纤的连接损耗、弯曲损耗以及微弯损耗和光纤的色散值。

已提出多种模场半径的定义,应用较广泛的有:(1)功率传输函数定义模场半径 $w_{T}$ ;(2)最大激发效率定义模场半径 $w_{\eta }$ ;(3)近场二阶矩定义模场半径 $w_{rms}$ ;(4)远场二阶矩定义模场半径 $w_{L}$ 。

1.3.1 功率传输函数定义模场半径 $w_{T}$

$w_{T}$ 定义为功率传输函数与横向偏移量关系曲线上最大值的1/e处所决定的半宽度。

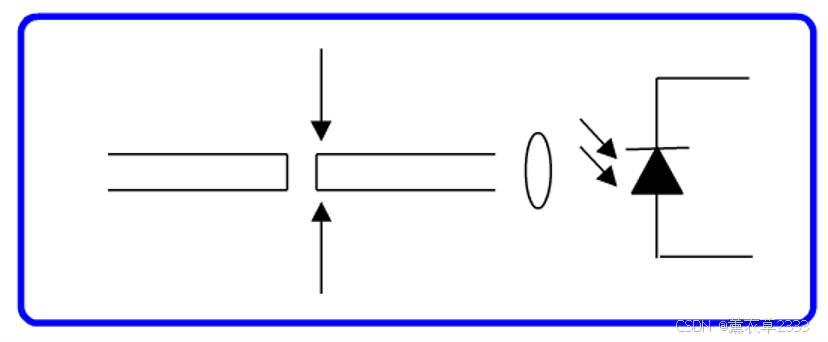

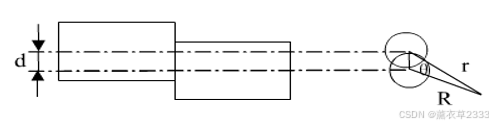

使两根光纤横向错位，且设光纤具有圆对称性。

功率传输函数：

显然，当d = $w_{0}$ 时，与严格高斯场的半径对应。对于非高斯场分布，实验表明功率传输函数仍然很像高斯函数，因此也可以将其分布函数最大值的1/e处所对应的位移值定义为模场半径 $w_{T}$ 。

1.3.2 最大激发效率定义模场半径 $w_{\eta }$

当以场分布为g(r)的光源激发单模光纤时,激发效率(耦合效率)η以及不重叠度ξ可分别表示为:

f(r)是光纤的近场分布;G(q)和F(q)分别是光源和光纤的远场分布;

q＝sinθ/ $\lambda _{0}$

定义g(r)为高斯分布函数:

1.3.3 模场半径的其它定义

近场二阶矩定义模场半径 $w_{rms}$

“2”对应于场的二阶矩， $f^{2}(r)$ 是光强分布。

远场二阶矩定义模场半径 $w_{L}$

F(q)是光纤的远场分布。 q＝sinθ/ $\lambda _{0}$

1.3.4 模场半径定义的比较

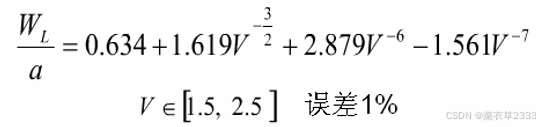

模场半径的近似表达式

当光纤折射率分布接近平方律分布或归一化频率V值较大时，几种定义求得的模场半径比较一致；当V值较小或折射率分布差异较大时，几种模场半径可能会相差10％～20％。

二、单模光纤的截止波长

使最临近基模的高阶模LP11截止的波长λc 为单模光纤的“截止波长”。当λ> λc时，可以保证光纤工作于单模状态。

截止波长λc 与 LP11模截止时的归一化频率有关

Vc =2.405—阶跃光纤，Vc =3.518—平方律光纤。Vc由折射率分布作计算(等效阶跃光纤)。

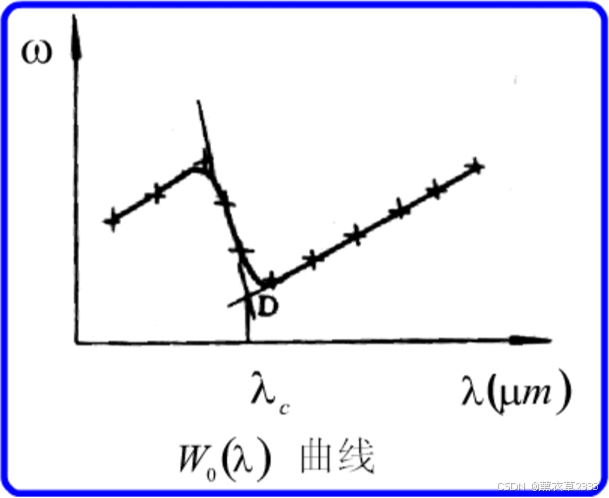

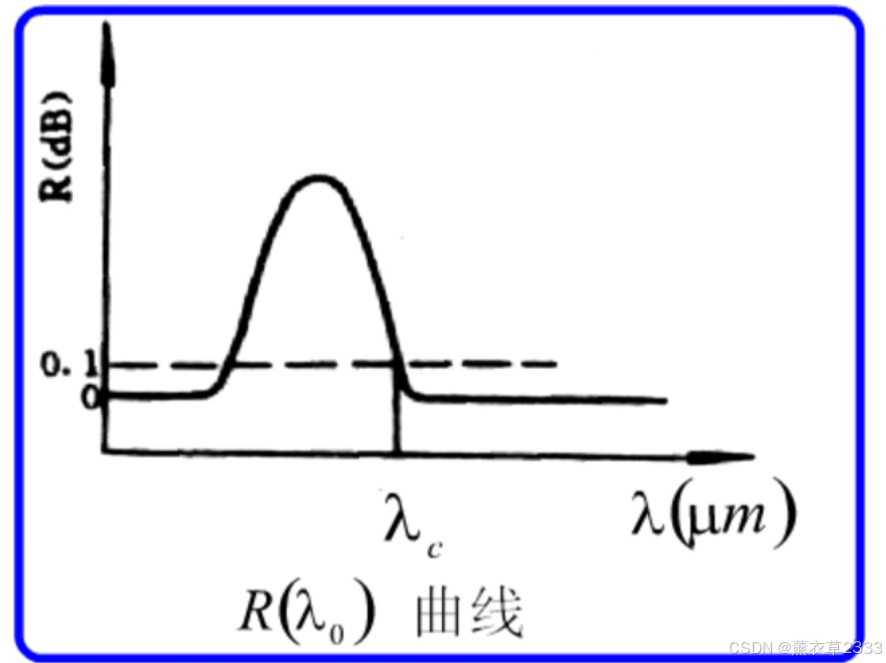

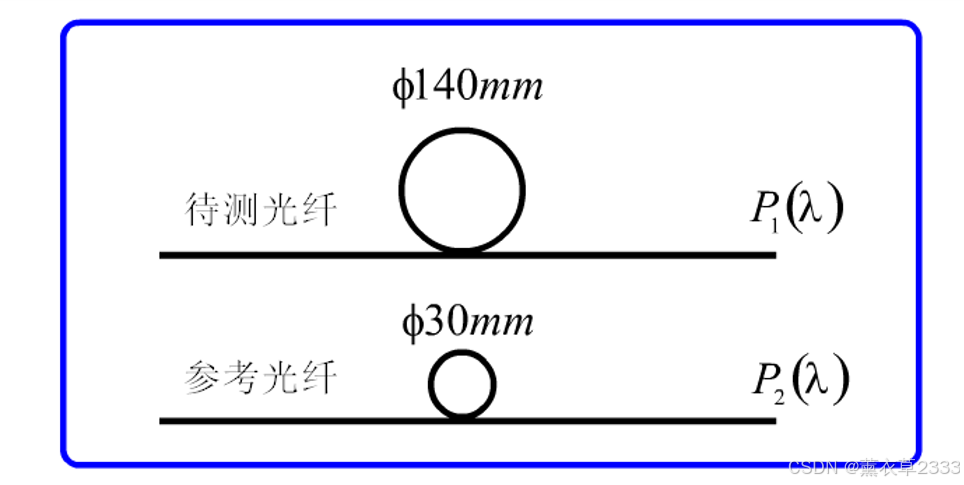

理论与实验有一定的误差，且与光纤的弯曲程度有关。光纤越长，截止波长越短。 ITU-T规定以2m长光纤作为标准——λc是个定义参数，测量参数，又称“有效截止波长”。

三、光纤参数测量技术

3.1 注入条件与稳态分布

注入条件不同，光纤受到光激励状况不同，对光纤参数测量带来影响。

（1）稳态注入：激励低阶模；

（2）满注入：激励所有的导模。

多模光纤：芯径/包层直径——50/125um。 $NA_{max}$ = 0.2

稳态注入：近场-3dB 直径<=20um,远场-3dB，数值孔径<=0.2

满注入：近场-3dB 直径>=70um,远场-3dB，数值孔径>=0.3

3.2 扰模器、滤模器、包层模剥离器

3.2.1 扰模器

扰模器:是一种用强烈的几何扰动来实现模式强耦合的装置如下图所示，使光纤在一系列圆棒之间作正弦弯曲，在几厘米之内即可达到模式稳态分布。

3.2.2 滤模器

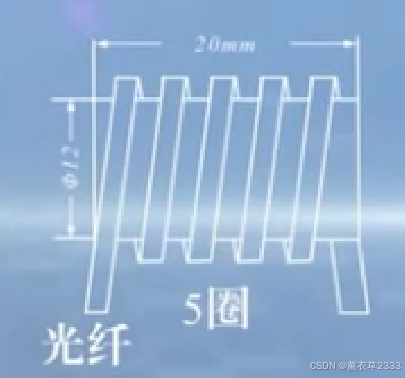

滤模器:选择、抑制或衰减某些模式，如下图所示，圆棒长20mm，直径12mm，绕5圈，既可达到滤除高阶模的目的。

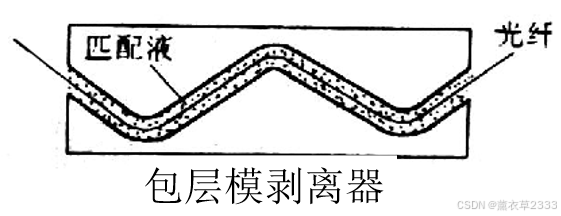

3.2.3 包层模剥离器

包层模剥离器:是一种促使包层模转换为辐射模的装置。方法是将光纤的一小段去掉涂敷层，浸入折射率等于或稍大于包层折射率的匹配液中使包层模被剥除。

匹配液:丙三醇(甘油)、四氯化碳、液态石蜡。

3.3 损耗的测量

3.3.1 切断法

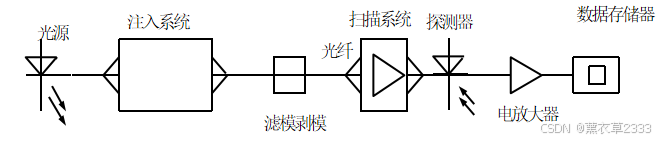

如下图所示，首先测量待测光纤的输出光功率Pout，然后在距输入端约2m处将光纤剪断，测试短光纤输出光功率作为注入光功率Pin，由此可算出损耗（此为破坏性测试）。

3.3.2 插入损耗法

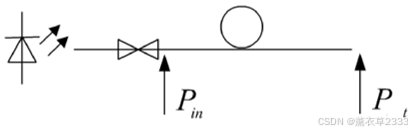

如下图所示，用一根和待测光纤完全相同的长2m的短光纤与光源耦合，测其输出功率作为待测光纤的输入功率Pin，再通过活动连接器接入待测光纤，测出其输出功率Pout。

3.3.3 背向散射法

提供沿光纤长度的损耗情况。基本原理叙述如下:
将大功窄脉冲光信号注人待测光纤,设在输人端(Z=0)的光功率为 $P_{i}$ 到达待测点z处时,功率已衰减到:

又设在z处功率为P(z)的光信号受到散射,反射系数为R(z),则有功率为P(z)R(z)的散射光信号将沿背向传播到达输入端(Z=0)时输出功率为:

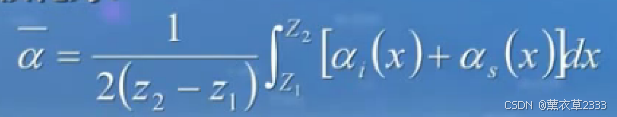

若定义平均损耗为：

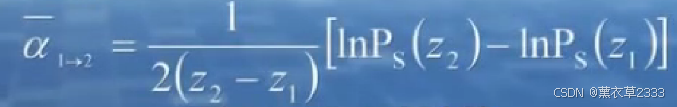

则由以上几式可得：

Ps和光纤长度L的关系可从光脉冲传播时间 $\Delta t$ 与光纤长度L的关系得出

3.3.4 时域反射仪OTDR

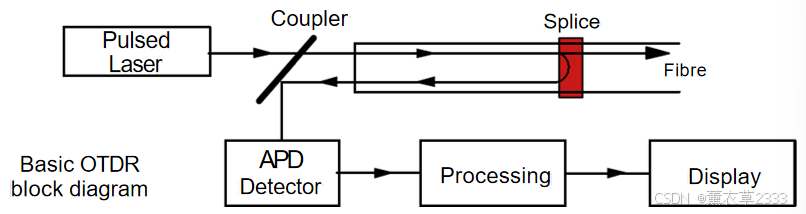

由回波损耗的测量方法,可制作时域反射仪OTDR:

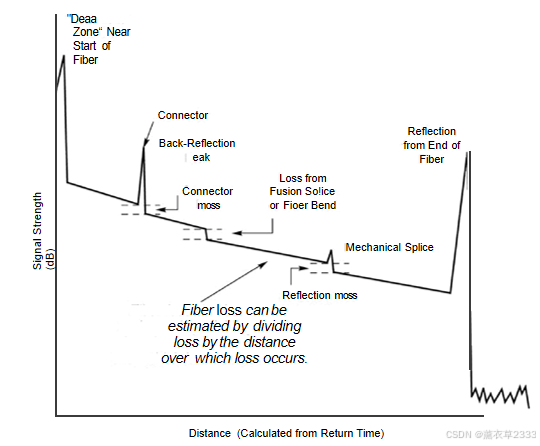

OTDR的作用：

测量光纤的总损耗
单位长度光纤的损耗
光纤的连接损耗
光纤连接器的回波损耗
光纤的长度
光纤的宏观/微弯曲
光纤的缺陷和断点的位置

OTDR的性能：

测量的光纤长度：OTDR能测量的最长距离的反射点；
OTDR的空间分辨率：能分辨空间两点的最短距离；
OTDR的测量精度：与设置的光纤折射率有关；
OTDR的测量盲区（一般为20m）：前端面的饱和以及模式不稳定。

3.4 折射率分布的测量

3.4.1 折射率近场法

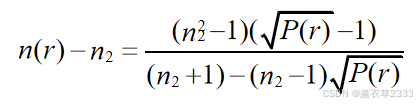

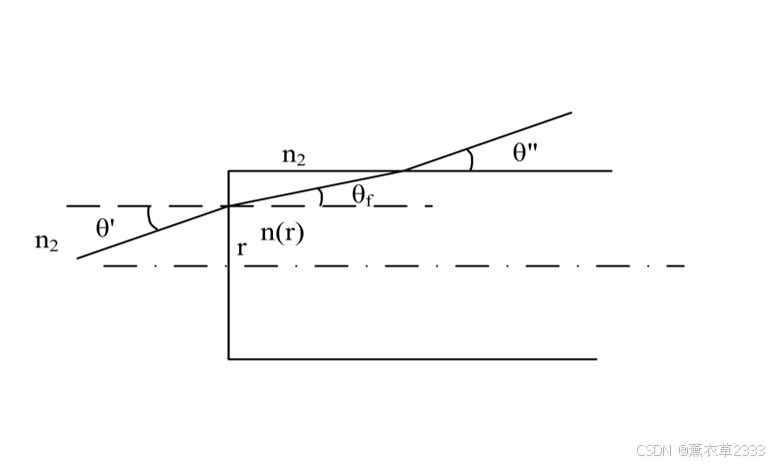

根据光纤折射光(辐射模) 功率与折射率n(r)成正比而建立起来的测试方法。

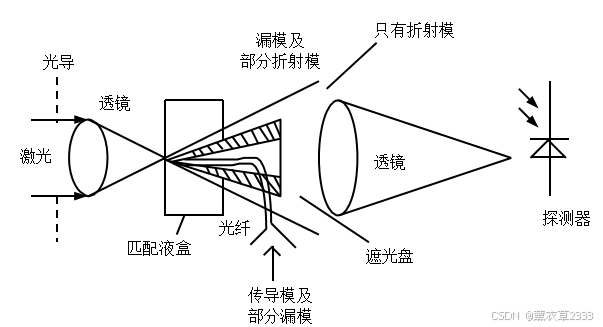

测量方法: 利用透镜将光束会聚成很小的光点入射光纤端面,入射最大角 θ'max由输入光栏制,θ'max远大于光纤数值孔径角,以在光纤中激励起导模、漏模和辐射模; 将光纤的一端浸入折射率匹配液盒之中,可使部分漏模与辐射模逸出光纤,形成一个空心光锥; 利用一个遮光盘挡住漏模光,同时限定 θ''min, 由探测器接收辐射模功率P(r)
