光纤光栅详解

一、简介

（1）衍射体光栅与光纤光栅

① 衍射体光栅

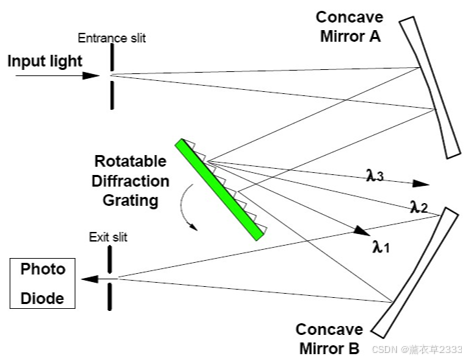

衍射体光栅通过在平板上刻制不同的衍射条纹实现对不同波长的光进行滤波。

② 光纤光栅

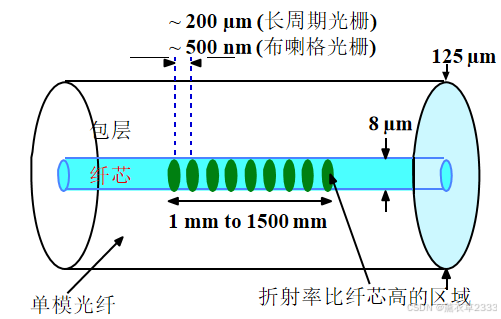

        通过对纤芯折射率的调制形成光栅；光栅形成区域改变光纤中的模式；形成光栅的强弱与折射率的调制成正比。

（2）如何实现纤芯的折射率调制

• 在石英光纤中引入缺陷：增强光吸收
• 通过掺杂改变折射率
• 稠化石英，增加密度：直接来增加n值

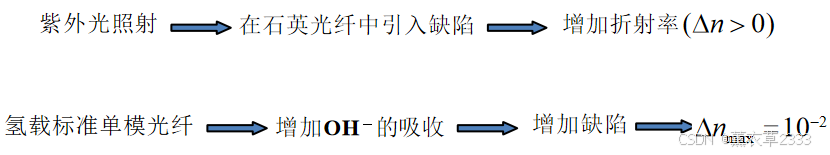

• 通过紫外光照射光敏光纤，改变n 值

二、分类

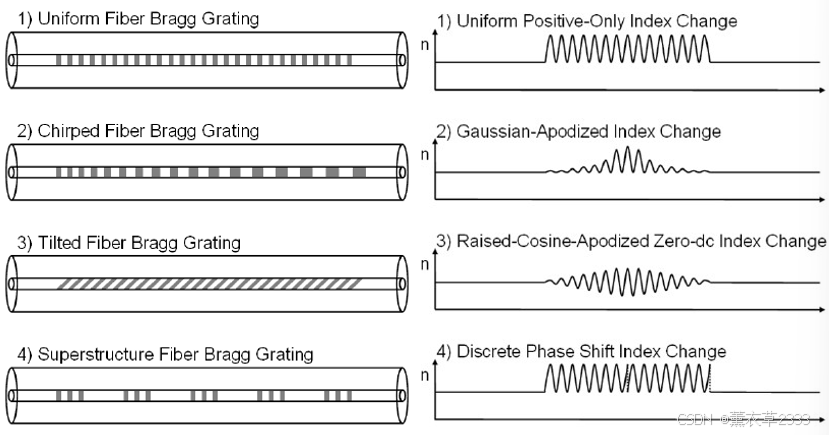

• 光栅周期是否均匀：均匀光纤光栅；非均匀光纤光栅
• 光栅平面是否与纤轴相垂直：普通光纤光栅；闪耀光纤光栅
• 光栅周期的长短：Bragg光纤光栅；长周期光纤光栅
• 折射率变化特性：均匀光纤光栅；变迹（Apodized）光纤光栅
• 按工作特性：反射光纤光栅；透射光纤光栅

三、光纤光栅的工作原理

3.1 光纤的模式耦合理论

相向传输的导模间的耦合——Bragg反射光纤光栅

导模与包层模之间的耦合——长周期光纤光栅

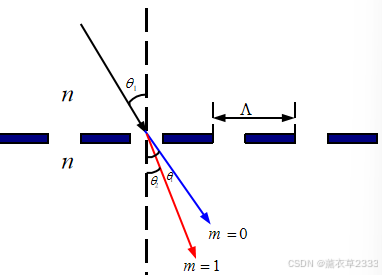

光栅衍射公式：

较小时，形成反射光栅：=-； 较大时，形成透射光栅，即长周期光纤光栅。

3.2 Bragg反射光纤光栅

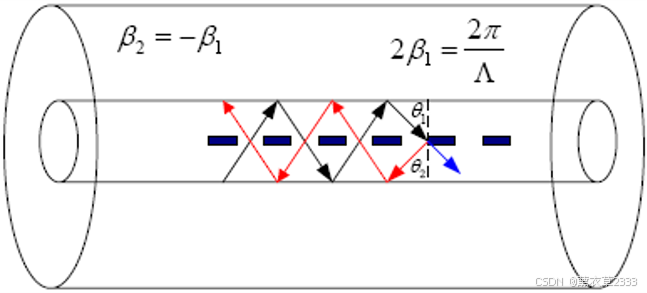

=2neff

前向传输的模式和后向传输模式的耦合, 反射带通滤波光栅，对特定的波长反射并后向传输。

(1)Bragg反射光纤光栅传输特性

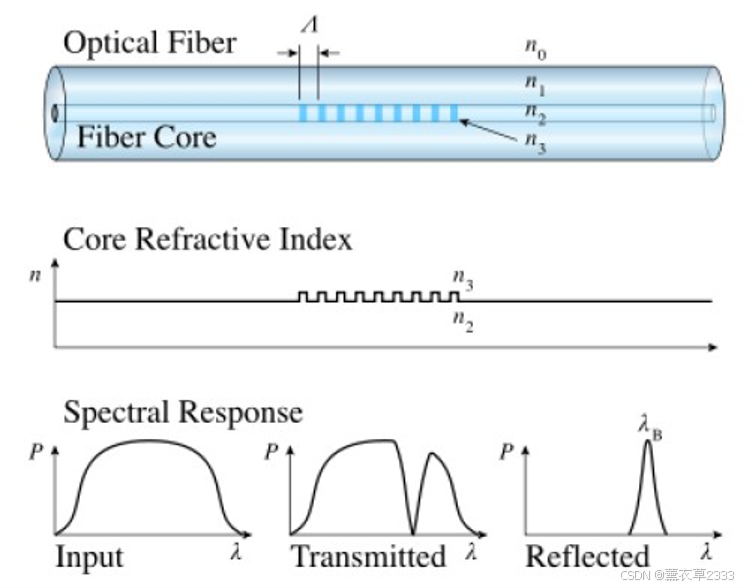

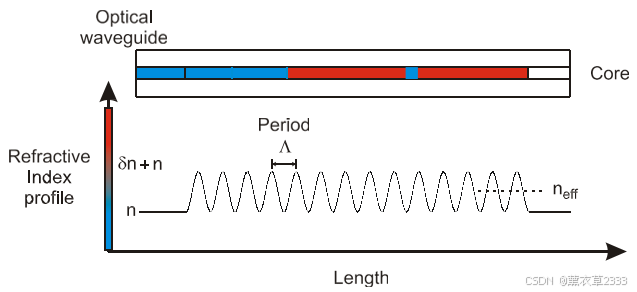

折射率沿z轴的变化：

 ：纤芯折射率 ； ：纤芯折射率变化最大值； ：折射率调制幅度；：光纤光栅的周期。

 Bragg光纤光栅的特性参数：

耦合系数：

中心波长:=2neff,由光栅周期、传输模式决定。

反射率大小：由光栅长度、耦合系数决定。

反射带宽：由耦合系数决定，一般为0.3nm。

（2）Bragg光纤光栅的传输特性的改变

拓宽传输带宽：采用啁啾光纤光栅（光栅周期沿z轴改变）。

消除旁瓣：采用变迹光纤光栅（折射率的调制沿z轴改变）。

（3）非均匀Bragg光纤光栅的传输特性的计算

非均匀周期光栅——划分为小间隔的均匀光栅——均匀光栅已知的传输矩阵

3.3 长周期光纤光栅——透射光纤光栅

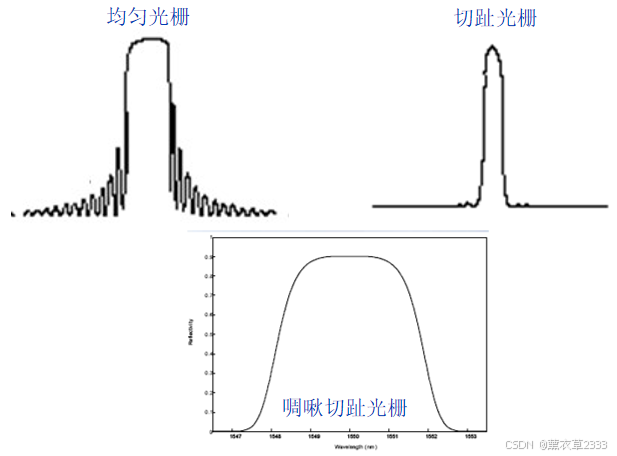

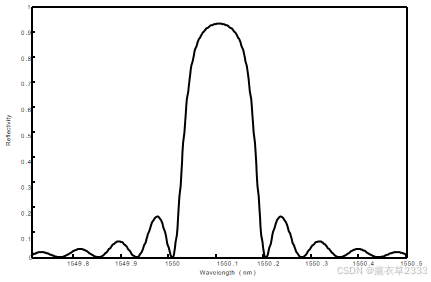

3.4 几种Bragg光栅反射谱比较

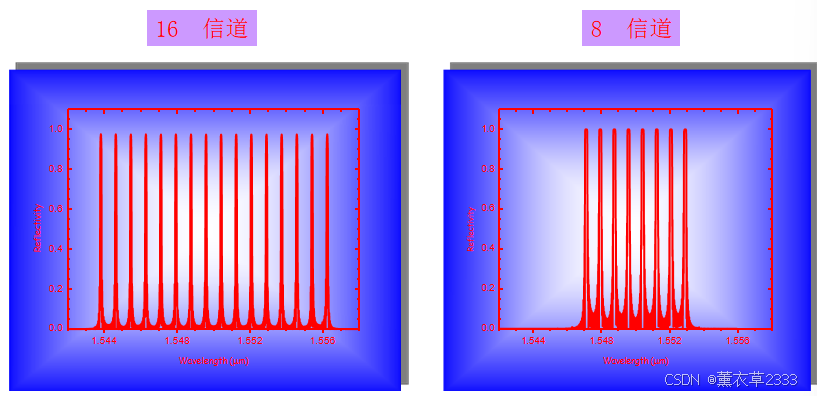

反射谱上形成多个等间隔的反射通带——多波长滤波器

3.5 啁啾光纤光栅

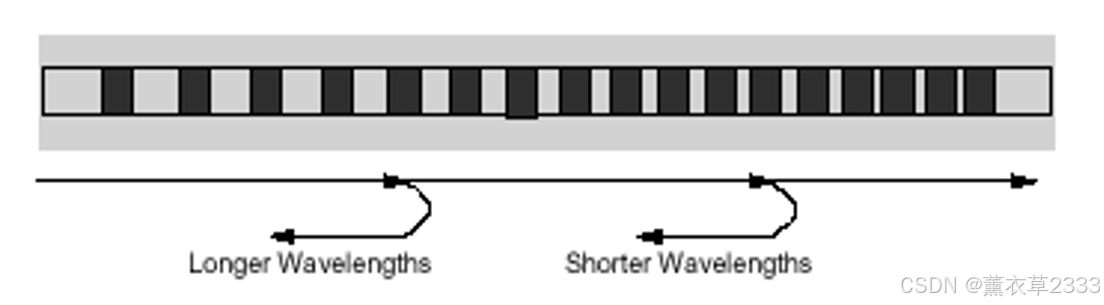

啁啾使光栅的周期沿着长度发生变化，因此在不同的位置，相应波长也不同。改变光栅周期或改变光栅的平均折射率大小

3.6 变迹啁啾光栅

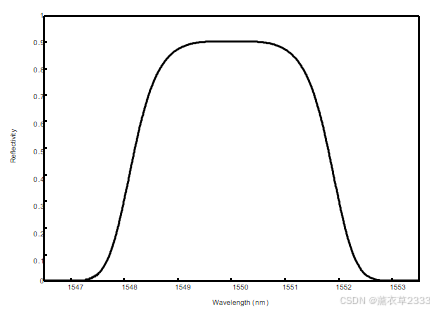

在整个反射带内波段都有较高的反射

3.7 闪耀光纤光栅

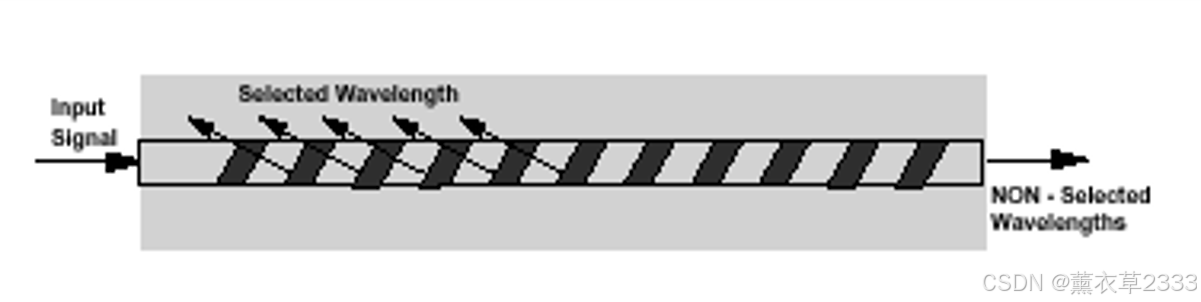

        闪耀 FBGs ：与光纤的纤轴成一定角度所刻制成的光栅，被选择的波长的光被反射至纤芯外。可用来均衡EDFA 对光的响应。

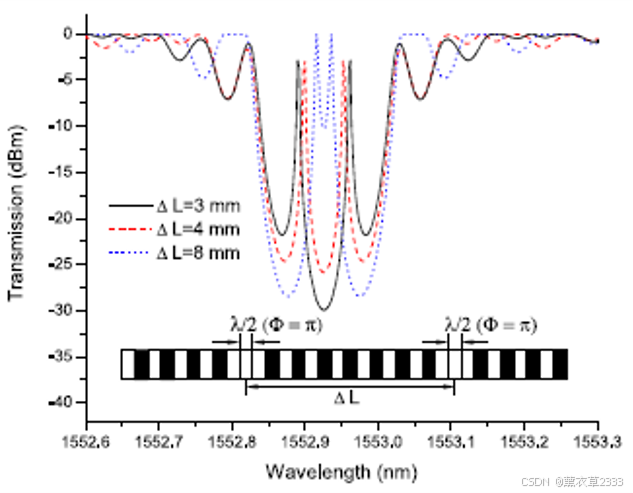

3.8 相移光纤光栅

形成多个极窄的透射峰

3.9 长周期光纤光栅（LPG）

• 多数的FBGs 是一阶光栅，光栅的周期同中心反射波长相当。
• 长周期光纤光栅的周期是谐振波长的数百或数千倍。
• 长周期光纤光栅耦合向前传输的导模进入包层，因此耦合的光波将被损耗掉。
• 长周期光纤光栅具有与闪耀光栅相同的效果——谐振波长被反射出光纤。

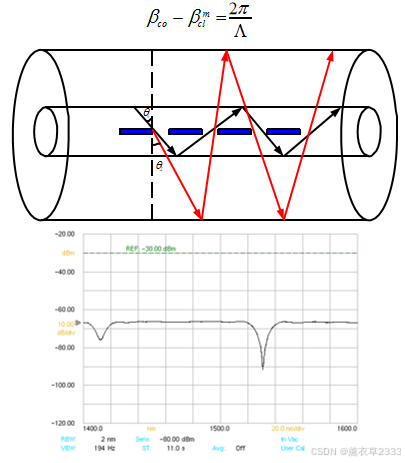

长周期光纤光栅是一种透射型光纤光栅，其光学特性是由前向传输的导模和光栅中包层模之间的耦合所决定的。

R—导模；S—包层模的幅度

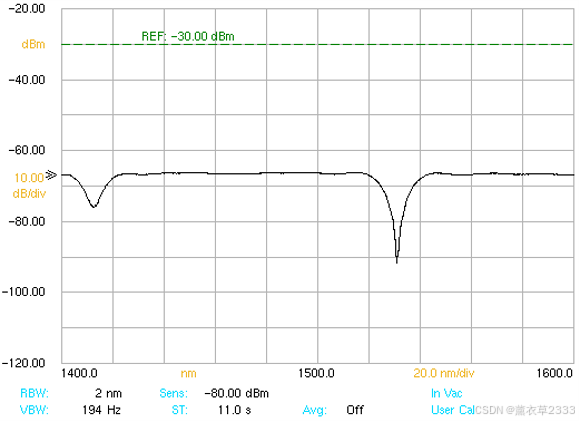

实际制作的长周期光纤光栅透射谱：

长周期光纤光栅透射谱的可调谐性：改变包层外介质的折射率、改变包层的直径。

3.10 光纤光栅的工作稳定性

由于

        凡是外界因素造成光栅周期、传输模式的变化，都将使光纤光栅的传输特性发生变化。光纤光栅所环境温度、外界应力的变化较为敏感。

正是由于光纤光栅的这种敏感特性，被广泛应用于光纤传感技术领域。

四、光纤光栅的制备

        将光纤暴露在紫外光进行刻制而实现的。用244 nm 等波长的紫外光可永久地改变纤芯的折射率。折射率地变化是很微小的，0.0001的变化已足够来实现光栅。

如何使光栅的响应更敏感：

• 增加锗（ germanium ）的掺杂
• 硼（ Boron ） 与铝（ Aluminium ）的共掺杂可增加光纤的光敏性
• 氢载（hydrogen loading）
