AD中同一网络的铺铜与导线不能连接到一起的解决方法

博主第一次写博客，格式有些问题还请见谅
#明明是同一个网络，铺铜和导线却无法连接？

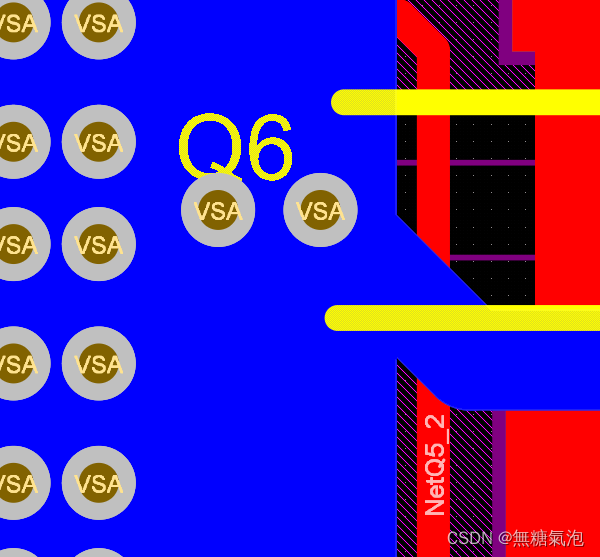

我在画板子的时候遇到了这样的问题，如图：
在这里插入图片描述
明明是相同的网络，但是却连接不到一起。

##解决方法

选中这一块铺铜
在这里插入图片描述

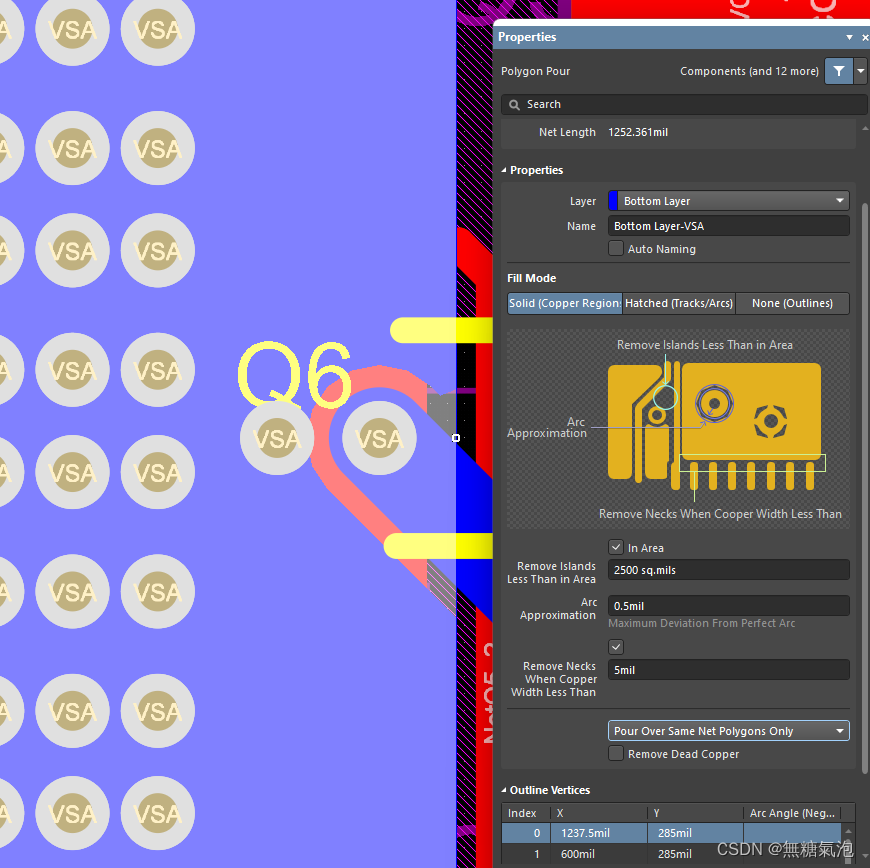

在Properties中的Fill Mode中找到这个部分
在这里插入图片描述
点击小三角，找到Pour Over All Same Net Objects,点击
在这里插入图片描述
然后选择Apply，就解决啦！（有的同学可能还需要再重新铺一下铜）
在这里插入图片描述

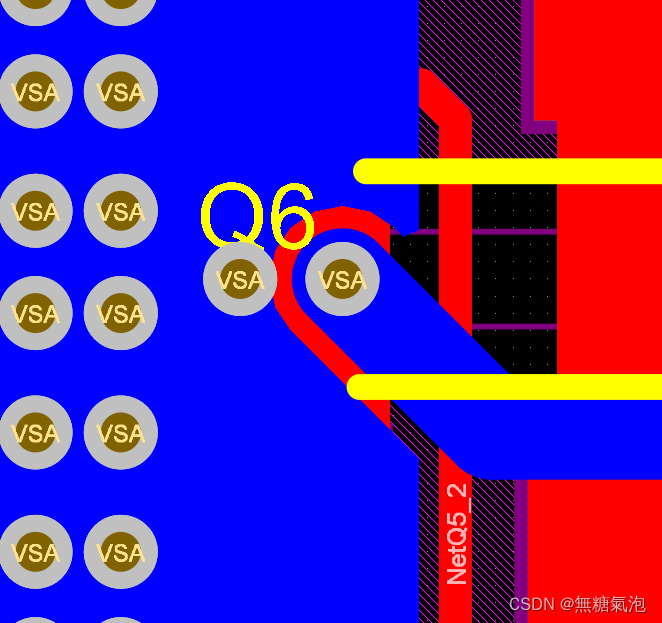

如图：

在这里插入图片描述
