PCB敷铜敷不了相同网络的线怎么办

9 篇文章 0 订阅

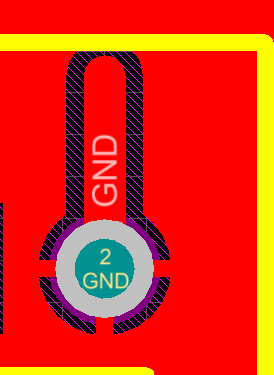

图片上的情况就是今天需要讲的内容,可以看出出来的线头是GND,敷的铜也是GND但是相同网络就是不能连在一起。



解释:

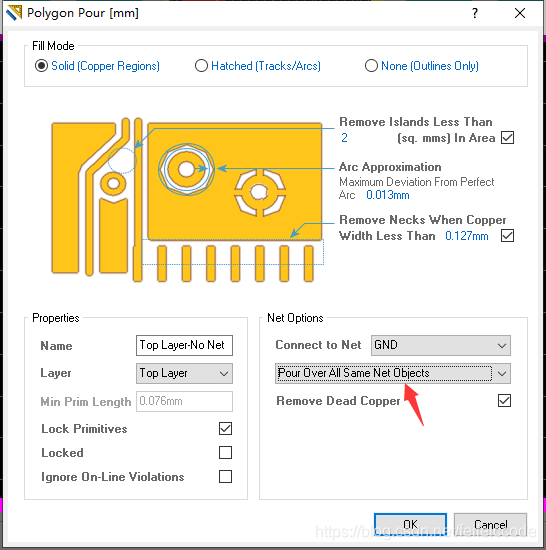

这是因为我们敷铜的时候属性选的是连接相同的net,如图所示:

解决办法:

   只需要设置改为相同的Object就可以了,如下图所示,意思好像是相同节点目标的都可以连接在一起,而不只是焊盘过孔等。

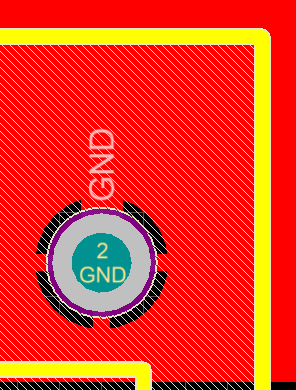

这样就搞完了,带有GND的线头已经和GND敷铜融为一体了。
