STM32F407VET6简介

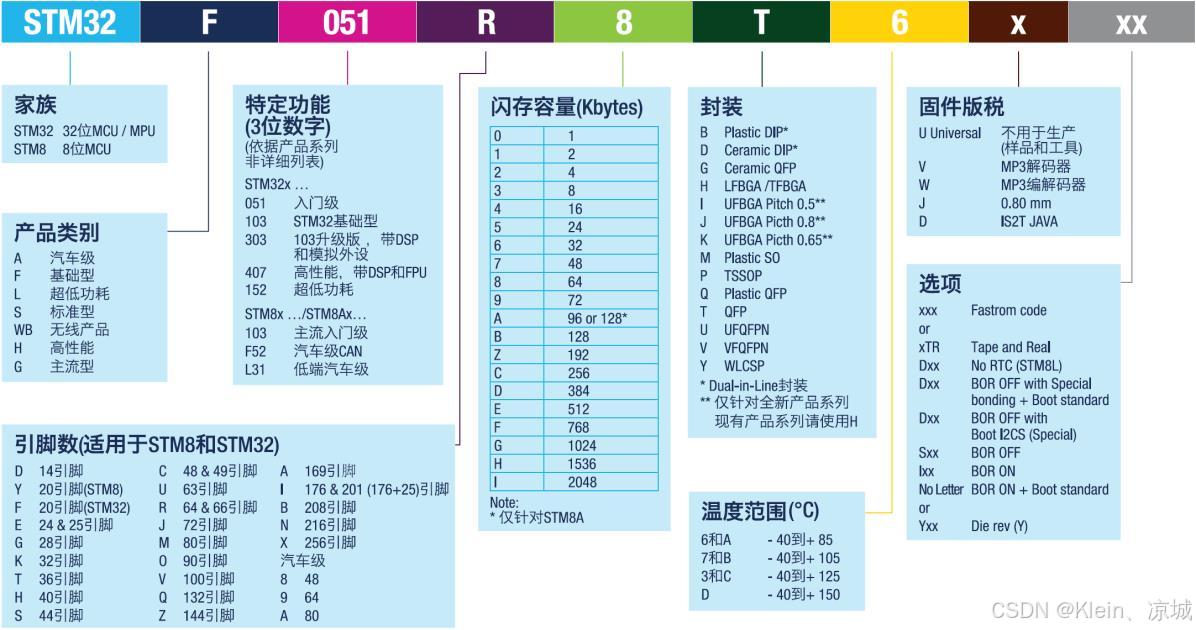

1、单片机型号命名规则

        以上即是 STM32 系列 MCU 的命名规则，如我使用的 STM32F407VET6， 就是高性能、带DSP 与 FPU，100 脚，闪存容量为 512K，LQFP100 封装，-40~85 度的工业级的32位单片机。

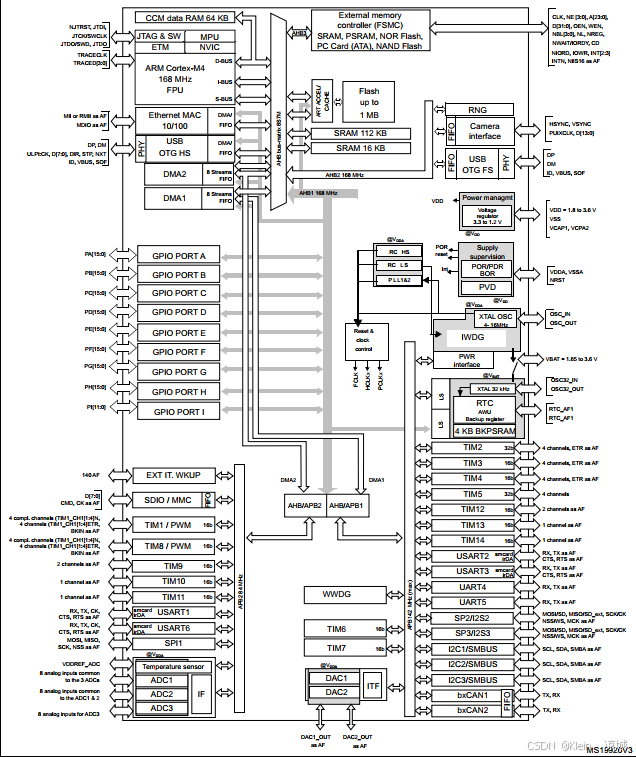

2、STM32F407系统架构

         有时候在开发的过程中需要知道某个外设是挂在哪个总线(APB1还是APB2)下面，最高主频是多少以及是否存在这个外设等信息，可以查看这个单片机框图。

        例如，在驱动 GPIO 引脚的时候， 可以根据上图查到 GPIO PORT A~I 挂载在 AHB1 上，所以在需要使用 GPIO 引脚时，需要驱动 AHB1 线上的时钟。

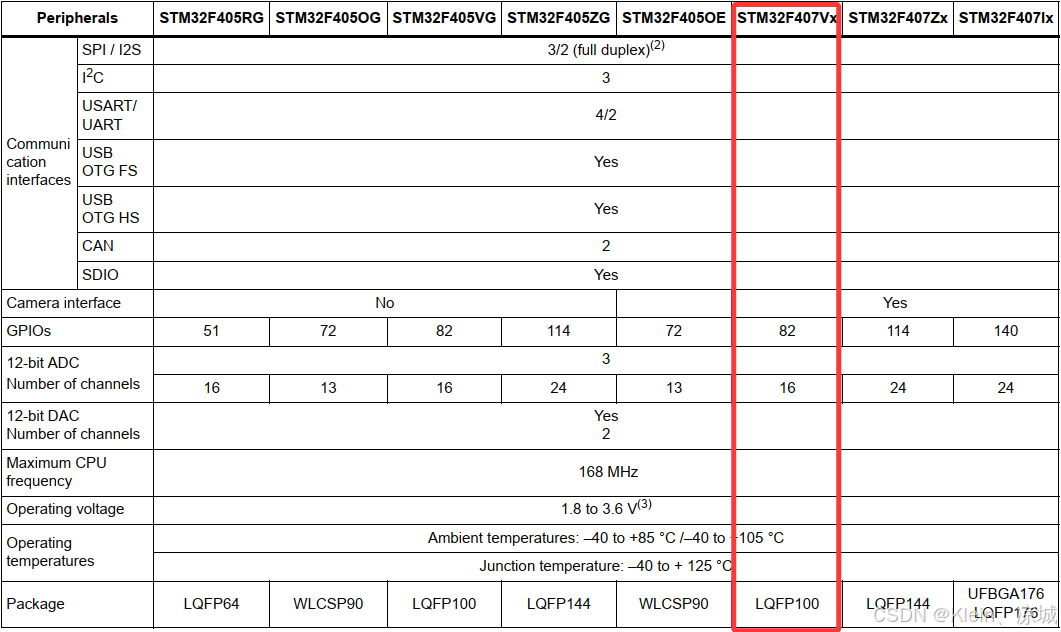

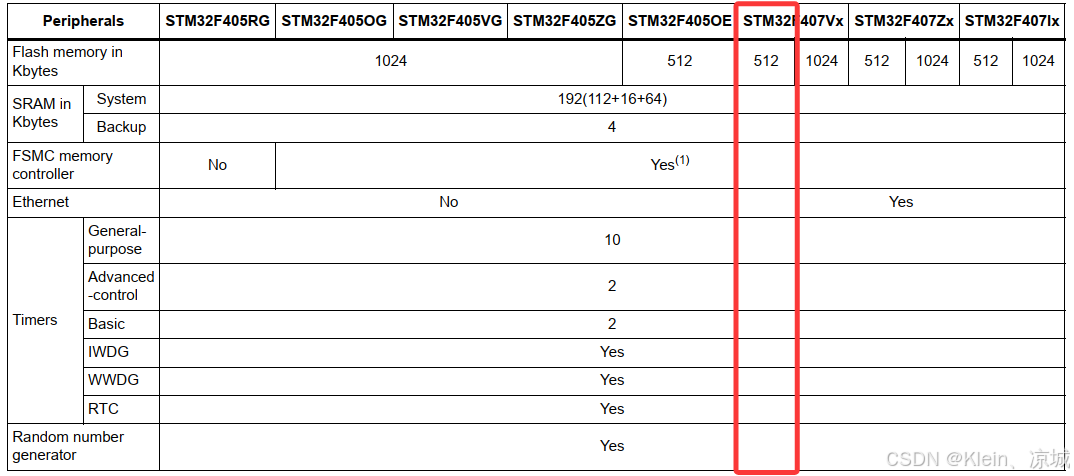

3、STM32F40VET6主要外设资源

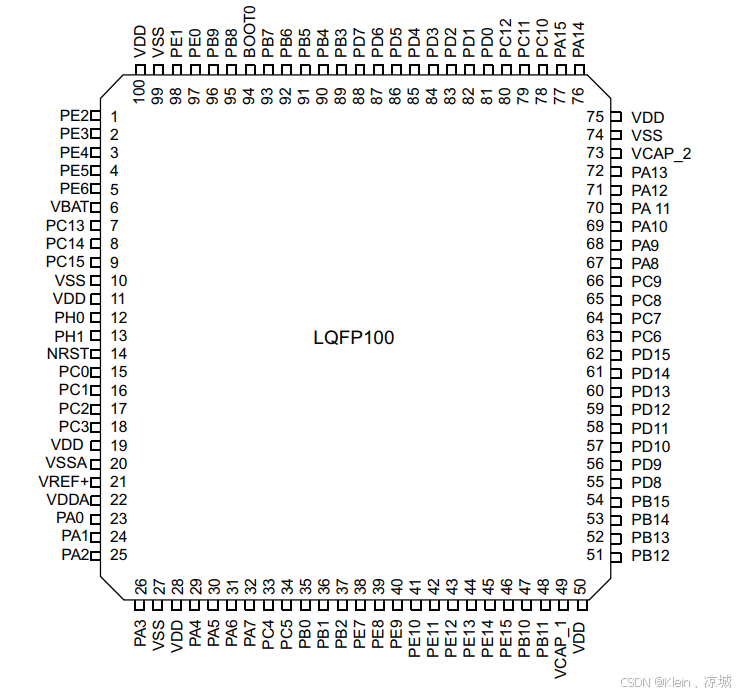

4、STM32F407VET6的引脚布局

        MCU的引脚布局图主要使用在原理图的设计上，因为在设计的时候需要合理地布局其引脚，合理布局外设以布线。

        STM32F407VET6 引脚定义如下所示：

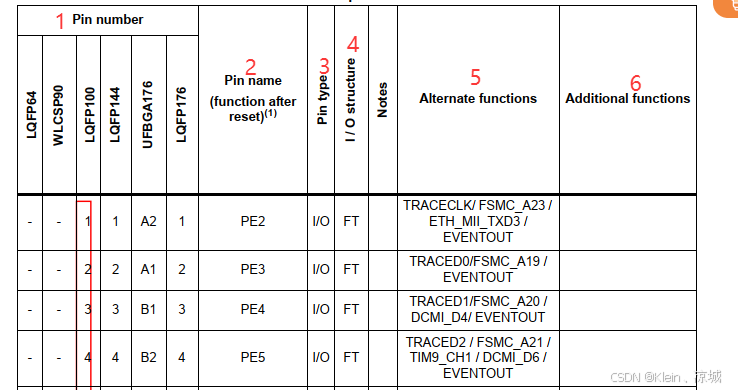

        引脚定义表的具体说明如下表所示 ：

序号	名称	说明
1	引脚位	对应芯片的引脚，LQFP 使用纯数字表示，BGA 使用字母+数字表示。
2	引脚名称	对应引脚的名字，PE 2~5 表示 GPIO 引脚
3	类型	I/O：表示输入/输出引脚 I    ：表示输入引脚 S   ：表示电源引脚
4	IO结构	FT   ：表示 5V 兼容的引脚（可以接 5V / 3.3V） TT   ：表示 5V 不兼容的引脚（可以接 3.3V） B     ：独有的BOOT引脚 RST：内置弱电阻的双向复位引脚
5	复用功能	该引脚的复用功能
6	可选的复用功能	重定义功能：可通过重映射的复用功能，需设置重映射寄存器。

5、STM32F407的最小系统

        MCU 的最小系统就是保证 MCU 正常运行的最低要求，一般是指 MCU 的供电、复位、晶振、BOOT 等部分。STM32F407 的最小系统需求为：

1、电源：

        1.1、VDD/VSS：电源正（VDD）/ 负（VSS）引脚，给 STM32 供电。

        1.2、VDDA/VSSA：模拟部分电源正/负引脚，给 STM32 内部模拟部分供电。

        1.3、VREF+/VREF-：参考电压正负引脚，给 STM32 内部 ADC/DAC提供参考电压。

        1.4、VBAT：RTC&后备区域供电引脚，给 RTC 和后备取余供电。一般 VBAT 接电池，用于断电维持 RTC 工作，如不需要，直接将 VBAT 接 VDD 即可。

2、复位：

        NRST：复位引脚，用于复位 STM32，低电平复位。

3、启动：

        BOOT0 / BOOT1：启动选择引脚，一般这两个引脚各接一个下拉电阻即可。

4、晶振：

        OSC_IN/OSC_OUT：外部 HSE 晶振引脚，用于给 STM32 提供高精度时钟。

        OSC32_IN/OSC32_OUT：如果使用内部 HSI 能满足使用需求，这两个引脚可不接晶振。

5、调试：

        SWCLK/SWDIO：SWD调试引脚，用于调试 STM32 程序。
