STM32F407VET6工控板

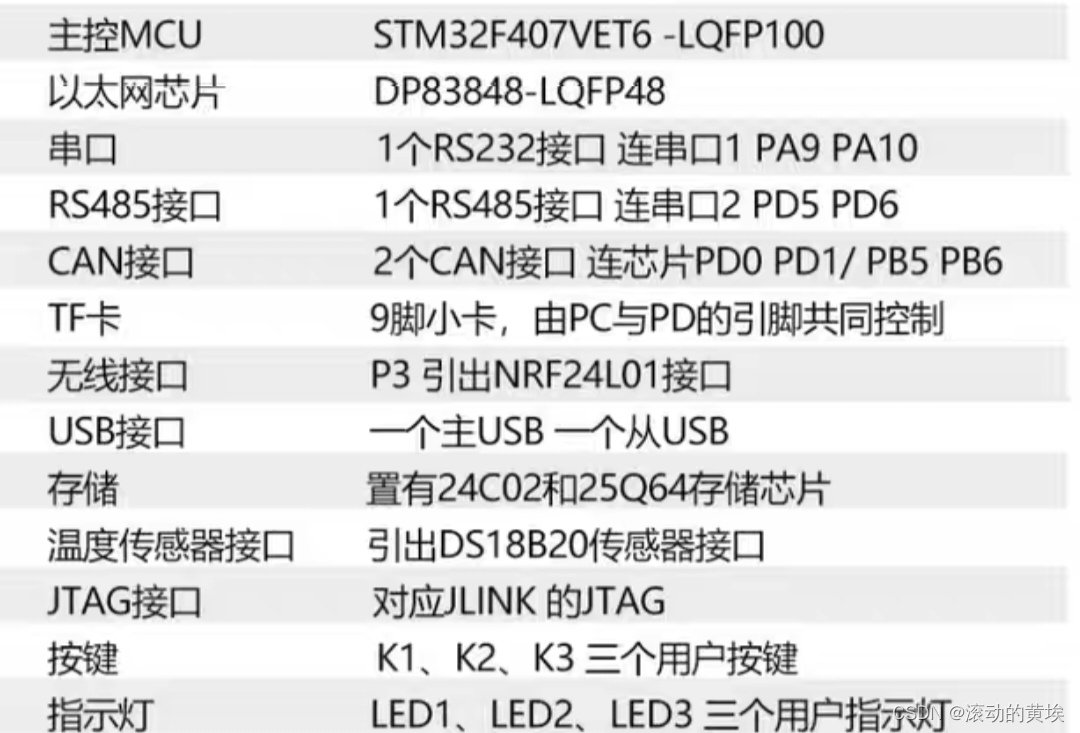

为了以后初见这块板子的同学能尽快了解硬件,在此做简单的标注

STM32F407VET6

STM——家族:32位MCU
      F——产品类型:基础型
  407——特定功能:高性能,带DSP和FPU
      V——引脚数:100引脚
      E——闪存容量:512Kbytes
      T——封装:QFP
      6——温度范围:-40到85℃

如果有错误和补充希望指出

  • 0
    点赞
  • 0
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
STM32F407VET6是一款由STMicroelectronics公司生产的高性能32位微控制器。它采用了Cortex-M4内核,拥有168MHz的主频和1MB的Flash存储器,适用于各种嵌入式应用。核心原理图是指该子的电路图设计。 STM32F407VET6核心原理图主要包括以下几个部分的设计: 1. 电源供电部分:核心需要提供稳定可靠的电源供应,通常采用了稳压芯片和电容滤波电路,确保系统正常运行。 2. Cortex-M4内核部分:这部分包含了处理器核心、存储器接口和时钟等相关电路。处理器核心是控制整个系统运行的核心部分,存储器接口用于连接Flash存储器和外部存储器。时钟电路用于为系统提供稳定的时钟信号。 3. 外设电路部分:这部分电路用于连接各种外设模块,如串口、GPIO口、定时器、ADC等。每个外设模块都有对应的引脚和电路连接到核心上,用于实现相应的功能。 4. 通信接口部分:核心会提供一些通信接口,例如USB接口、SPI接口、I2C接口等。这些接口可以连接外部设备,实现与外部设备的数据交互。 5. 外部扩展接口部分:核心还可能提供一些扩展接口,用于连接LCD显示屏、触摸屏、SD卡等外部设备。 6. 硬件调试接口部分:核心通常会提供一些调试接口,如JTAG接口或SWD接口,用于连接开发工具,方便开发者进行软件调试和烧录程序。 通过核心的原理图,我们可以清楚地了解它的整体电路设计,帮助开发者进行二次开发或者故障排查。
