静态路由实验超详细步骤：从网段互通到流量负载分担！

静态路由

静态路由是一种由网络管理员手动配置的路由方式。在网络中，路由器需要知道如何将数据包从一个网络转发到另一个网络，静态路由就是管理员根据网络拓扑结构和需求，预先为路由器指定特定的路径。一旦配置完成，除非管理员手动修改，否则这些路由信息不会发生变化。与动态路由协议（如 OSPF、BGP 等）自动学习和更新路由信息不同，静态路由是固定不变的。

怎么理解静态路由

• 在实际的网络环境中，静态路由适用于网络结构相对简单、拓扑稳定的场景。例如，在一个小型企业网络中，只有几个部门网络，且网络连接方式和需求基本固定。管理员可以通过静态路由为每个路由器配置明确的转发路径，确保数据包能够准确地从源网络到达目的网络。这种方式简单直接，易于管理和维护，同时也能提供较高的安全性，因为路由信息不会被外部动态路由协议随意修改。
• 在本实验中，静态路由是实现不同 PC 之间互通的关键手段。根据实验需求，我们需要规划特定的路径让不同 PC 之间能够通信，如 PC6 和 PC7 互通要经过 R1、R2、R3。通过手动为每个路由器配置静态路由，指定到达目的网段的下一跳地址，就像为数据包规划了一条明确的 “路线”。这样，当数据包从源 PC 发出后，路由器会根据配置的静态路由信息，将数据包依次转发到下一个路由器，最终到达目的 PC。

实验原理

静态路由实验的核心原理是利用路由器的转发功能和静态路由表。路由器根据数据包的目的 IP 地址，在自己的路由表中查找匹配的路由条目。如果找到匹配的条目，就按照该条目指定的下一跳地址将数据包转发出去；如果没有找到匹配的条目，数据包将被丢弃。
在本实验中，我们通过为每个路由器配置静态路由表，使得不同业务网段之间能够相互通信。例如，要实现 192.168.1.0/24 网段和 192.168.2.0/24 网段互通，我们需要在 R1 上配置一条指向 192.168.2.0/24 网段的静态路由，下一跳为 R2 的接口地址；在 R2 上也配置一条指向 192.168.2.0/24 网段的静态路由，下一跳为 R3 的接口地址。这样，当 192.168.1.0/24 网段的数据包要发送到 192.168.2.0/24 网段时，R1 会将数据包转发给 R2，R2 再转发给 R3，最终到达目的网段。

实验目的

本次静态路由实验的主要目的有以下几点：

• 掌握静态路由的配置方法：通过实际操作，熟悉在路由器上配置静态路由的命令和步骤，加深对静态路由概念的理解。
• 理解网络拓扑和路由规划：根据实验拓扑图和需求，规划不同 PC 之间的通信路径，学会分析网络拓扑结构和路由选择。
• 实现不同业务网段的互通：通过配置静态路由，使不同业务网段（如 192.168.1.0/24、192.168.2.0/24 和 192.168.3.0/24 网段）之间能够相互通信，验证静态路由的有效性。
• 了解等价路由和负载分担：通过实验，学习如何利用等价路由实现流量的负载分担，提高网络的性能和可靠性。

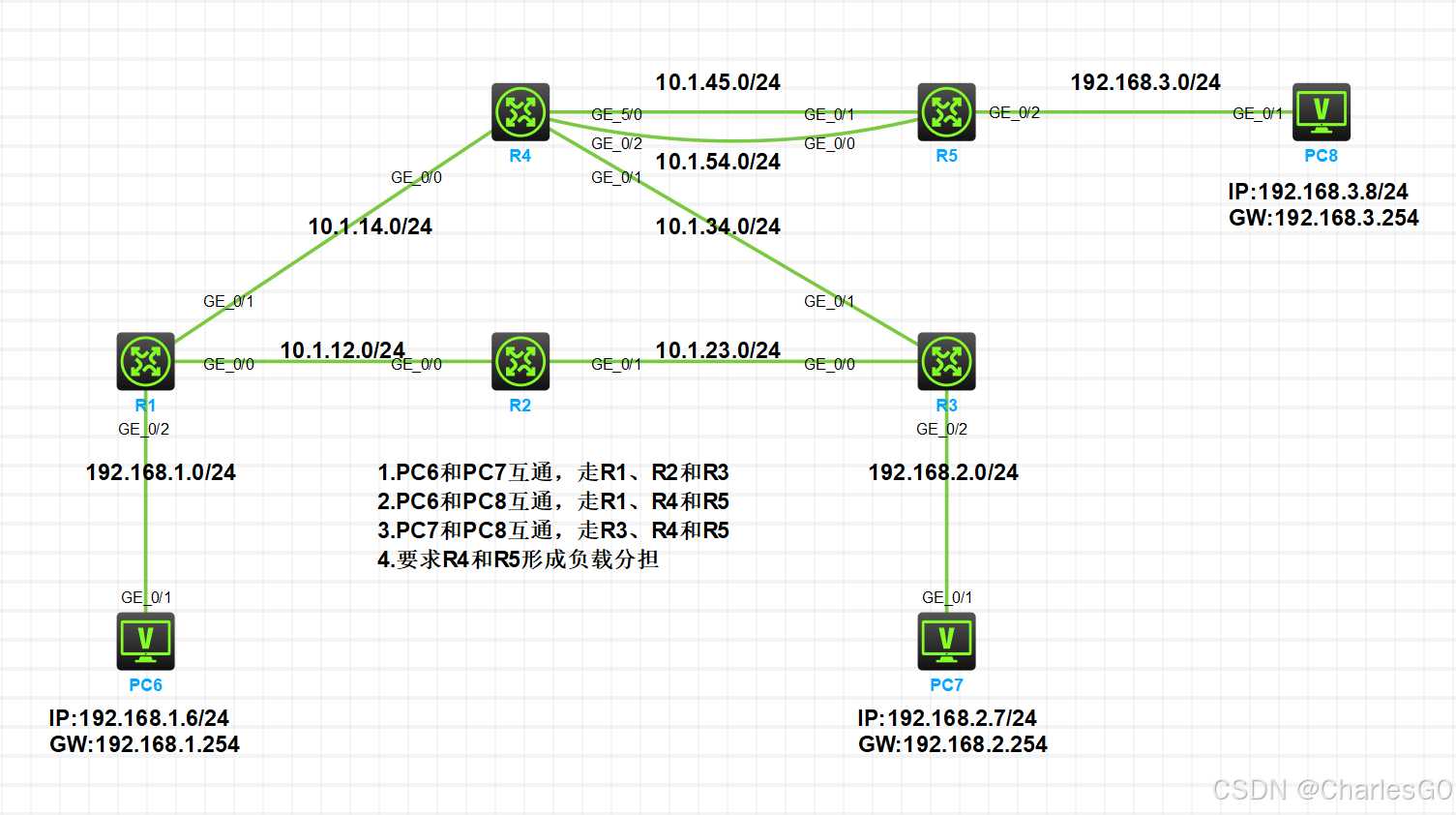

实验拓扑

实验需求

1. 按照拓扑图示配置 IP 地址

2. 按照如下路径规划配置静态路由，实现 PC 间互通

   (1) PC6和 PC7 互通，经过 R1，R2，R3

   (2) PC6和PC8 互通，经过 R1，R4，R5

   (3) PC7 和 PC8 互通，经过 R3，R4，R5

3. 所有经过 R4 和 R5 的流量通过等价路由实现负载分担

实验步骤

1.配置 IP 地址部分（进入视图和设备命名部分省略）

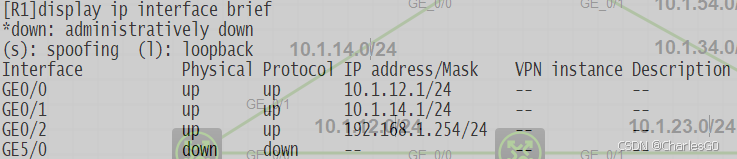

[R1]int g0/0
[R1-GigabitEthernet0/0]ip address 10.1.12.1 24
[R1-GigabitEthernet0/0]int g0/1
[R1-GigabitEthernet0/1]ip address 10.1.14.1 24
[R1-GigabitEthernet0/1]int g0/2
[R1-GigabitEthernet0/2]ip address 192.168.1.254 24

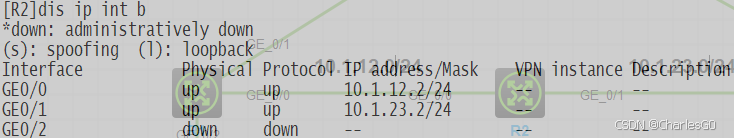

[R2]int g0/0
[R2-GigabitEthernet0/0]ip address 10.1.12.2 24
[R2-GigabitEthernet0/0]int g0/1
[R2-GigabitEthernet0/1]ip address 10.1.23.2 24

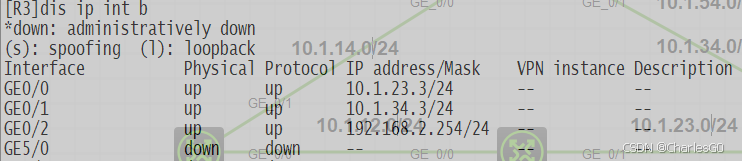

[R3]int g0/0
[R3-GigabitEthernet0/0]ip address 10.1.23.3 24
[R3-GigabitEthernet0/0]int g0/1
[R3-GigabitEthernet0/1]ip add 10.1.34.3 24
[R3-GigabitEthernet0/1]int g0/2
[R3-GigabitEthernet0/2]ip address 192.168.2.254 24

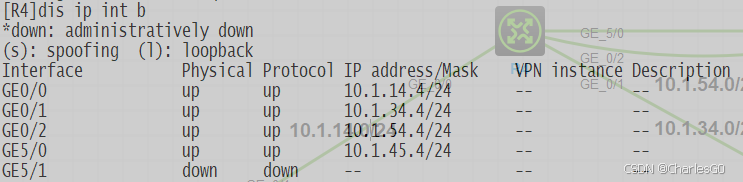

[R4]int g0/0
[R4-GigabitEthernet0/0]ip add 10.1.14.4 24
[R4-GigabitEthernet0/0]int g0/1
[R4-GigabitEthernet0/1]ip add 10.1.34.4 24
[R4-GigabitEthernet0/1]int g0/2
[R4-GigabitEthernet0/2]ip add 10.1.54.4 24
[R4-GigabitEthernet0/2]int g5/0
[R4-GigabitEthernet5/0]ip add 10.1.45.4 24

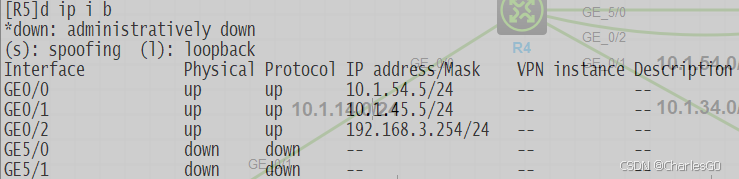

[R5]int g0/0
[R5-GigabitEthernet0/0]ip add 10.1.54.5 24
[R5-GigabitEthernet0/0]int g0/1
[R5-GigabitEthernet0/1]ip add 10.1.45.5 24
[R5-GigabitEthernet0/1]int g0/2
[R5-GigabitEthernet0/2]ip add 192.168.3.254 24

2.按照需求配置静态路由，实现连接 PC间 的业务网段互通

分析：配置静态路由时，首先要明确一点，是要求全网互通，还是只要求业务网段互通。如果是只要求业务网段互通的话，就只需要配置到达业务网段的静态路由，并不需要配置到达途径的互联网段的静态路由　　根据这个思路，就可以得知，只需要按照规划的路径，使沿途每台路由器上具有到达目的业务网段的路由就可以了　　另外，对于某些路由器，某些业务网段是其直连网段，路由器会自动产生相应的直连路由，并不需要再额外配置静态路由
　　
步骤 1：192.168.1.0/24 网段和 192.168.2.0/24 网段互通，经过 R1，R2，R3

（1）配置 192.168.1.0/24 网段到 192.168.2.0 网段的静态路由

分析：目的网段是 192.168.2.0/24 网段，需要经过 R1，R2，R3，在 R1 上需要配置静态路由，下一跳指向 R2 ，R2 上也需要配置静态路由，下一跳指向 R3，R3 上会自动产生到达 192.168.2.0/24 网段的直连路由，不需要额外配置

[R1]ip route-static 192.168.2.0 24 10.1.12.2

[R2]ip route-static 192.168.2.0 24 10.1.23.3

（2）配置 192.168.2.0/24 网段到 192.168.1.0 网段的静态路由

分析：目的网段是 192.168.1.0/24 网段，需要经过 R3，R2，R1，在 R3 上需要配置静态路由，下一跳指向 R2 ，R2上也需要配置静态路由，下一跳指向 R1，R1 上会自动产生到达 192.168.1.0/24 网段的直连路由，不需要额外配置

[R3]ip route-static 192.168.1.0 24 10.1.23.2

[R2]ip route-static 192.168.1.0 24 10.1.12.1

步骤 2：192.168.1.0/24 网段和192.168.3.0/24 网段互通，经过 R1，R4，R5

（1）配置 192.168.1.0/24 网段到 192.168.3.0 网段的静态路由

分析：目的网段是 192.168.3.0/24 网段，需要经过 R1，R4，R5，在 R1 上需要配置静态路由，下一跳指向 R4 ，R4上也需要配置静态路由，下一跳指向 R5，R5 上会自动产生到达 192.168.3.0/24 网段的直连路由，不需要额外配置

[R1]ip route-static 192.168.3.0 24 10.1.14.4

[R4]ip route-static 192.168.3.0 24 10.1.45.5

（2）配置 192.168.3.0/24 网段到 192.168.1.0 网段的静态路由

分析：目的网段是 192.168.1.0/24 网段，需要经过 R5，R4，R1，在 R5 上需要配置静态路由，下一跳指向 R4 ，R4上也需要配置静态路由，下一跳指向 R1，R1 上会自动产生到达 192.168.1.0/24 网段的直连路由，不需要额外配置

[R5]ip route-static 192.168.1.0 24 10.1.45.4

[R4]ip route-static 192.168.1.0 24 10.1.14.1

步骤3：192.168.2.0/24 网段和 192.168.3.0/24 网段互通，经过 R3，R4，R5

（1）配置 192.168.2.0/24 网段到 192.168.3.0 网段的静态路由

分析：目的网段是 192.168.3.0/24 网段，需要经过 R3，R4，R5，在 R3 上需要配置静态路由，下一跳指向 R4 ，R4上也需要配置静态路由，下一跳指向 R5，R5 上会自动产生到达 192.168.3.0/24 网段的直连路由，不需要额外配置

[R3]ip route-static 192.168.3.0 24 10.1.34.4

[R4]ip route-static 192.168.3.0 24 10.1.54.5

（2）配置 192.168.3.0/24 网段到 192.168.2.0 网段的静态路由

分析：目的网段是 192.168.2.0/24 网段，需要经过 R5，R4，R3，在 R5 上需要配置静态路由，下一跳指向 R4 ，R4上也需要配置静态路由，下一跳指向 R3，R3 上会自动产生到达 192.168.2.0/24 网段的直连路由，不需要额外配置

[R5]ip route-static 192.168.2.0 24 10.1.54.4

[R4]ip route-static 192.168.2.0 24 10.1.34.3

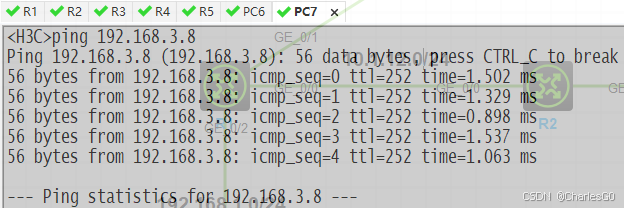

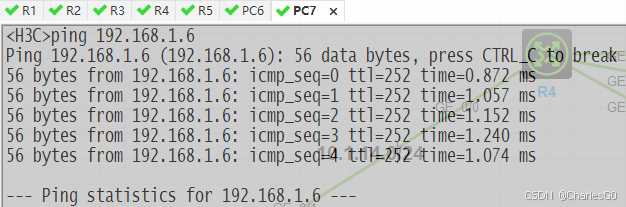

步骤4：测试PC6、PC7、PC8相互能够PING通

注意：这个时候R4 和 R5 还没有形成负载分担

3.所有经过 R4 和 R5 的流量通过等价路由实现负载分担

分析：上述配置中，PC6和PC8间的互通以及PC7和PC8间的互通，在R4和R5之间是通过明细路由来实现的，要是实现R4和R5之间的负载分担，可以通过在R5上配置默认路由使R4和R5成为等价路由来实现

步骤1：先删除掉R5上配置的明细路由

[R5]undo ip route-static 192.168.1.0 24 10.1.45.4
[R5]undo ip route-static 192.168.2.0 24 10.1.54.4

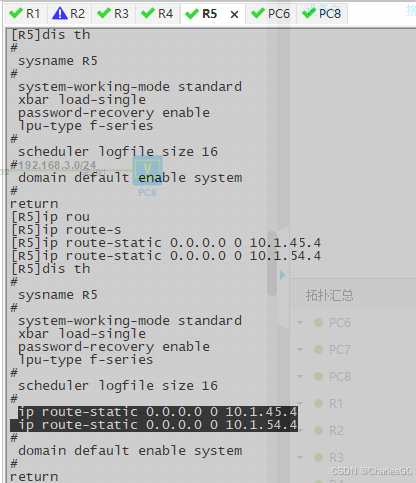

步骤2：配置默认路由

[R5]ip route-static 0.0.0.0 0 10.1.45.4
[R5]ip route-static 0.0.0.0 0 10.1.54.4

步骤3：查看配置

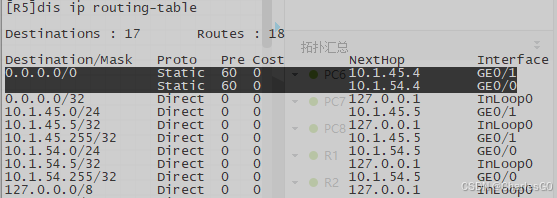

[R5]dis ip routing-table

Destinations : 17       Routes : 18

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/0          Static  60  0           10.1.45.4       GE0/1
                   Static  60  0           10.1.54.4       GE0/0
......

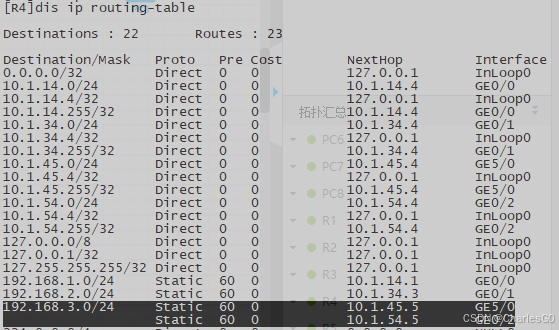

[R4]dis ip routing-table

Destinations : 22       Routes : 23

Destination/Mask   Proto   Pre Cost        NextHop         Interface
......
192.168.1.0/24     Static  60  0           10.1.14.1       GE0/0
192.168.2.0/24     Static  60  0           10.1.34.3       GE0/1
192.168.3.0/24     Static  60  0           10.1.45.5       GE5/0
                   Static  60  0           10.1.54.5       GE0/2
......
