有功功率、无功功率、视在功率的定义及其之间的关系计算

最新推荐文章于 2024-11-09 11:32:35 发布
最新推荐文章于 2024-11-09 11:32:35 发布
阅读量1.1k 收藏 1
点赞数 1
分类专栏： 电路笔记 文章标签： 电路分析
原文链接：https://zhuanlan.zhihu.com/p/50613714
版权
两波形相位差的计算值_有功功率、无功功率和视在功率该怎么计算？
weixin_39630182的博客
11-03 2449

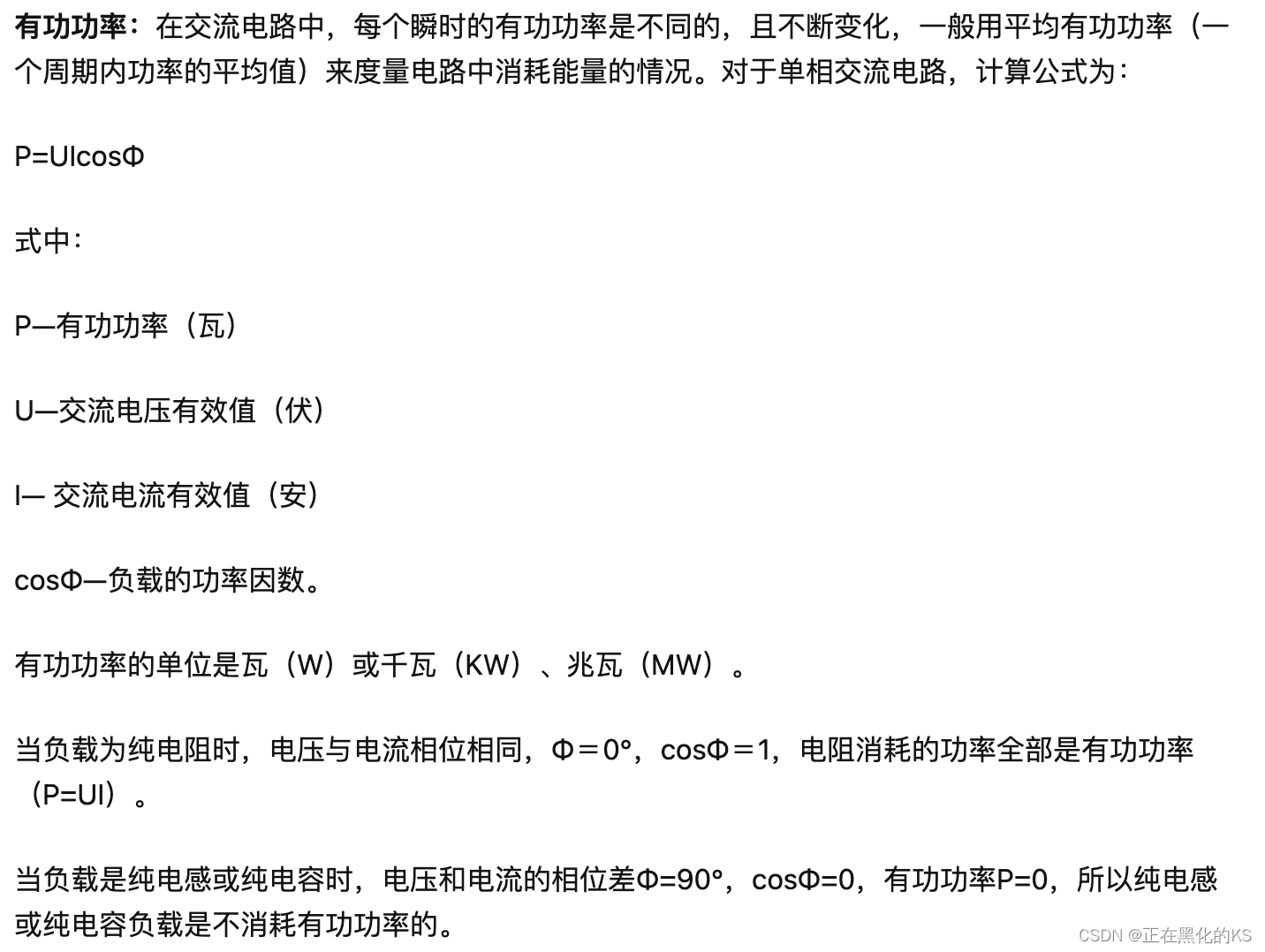

有功功率：在交流电路中，每个瞬时的有功功率是不同的，且不断变化，一般用平均有功功率(一个周期内功率的平均值)来度量电路中消耗能量的情况。对于单相交流电路，计算公式为：P=UIcosΦ式中：P—有功功率(瓦)U—交流电压有效值(伏)I— 交流电流有效值(安)cosΦ—负载的功率因数。有功功率的单位是瓦(W)或千瓦(KW)、兆瓦(MW)。当负载为纯电阻时，电压与电流相位相同，Φ＝0°，cosΦ＝1，电...
dq0坐标系下广义瞬时无功功率定义及其补偿
04-06
dq0坐标系下广义瞬时无功功率定义及其补偿
有功功率、无功功率、视在功率、功率因数及峰值因子
mfrc531的专栏
07-08 4062
1.有功功率：可以转化成其他形式能量（热、光、动能）的能量。以P来表示，单位为W。一般来说，有功功率是相对于纯阻性负载来说的。 2.无功功率：功率从能量源传递到负载并能反映功率交换情况的功率就是无功功率。以Q来表示，单位为Var。它的产生是由于感性负载、容性负载、以及电压和电流的失真。这种功率可导致额外的电流损失。在具有电感或电容的电路中，在每半个周期内，把电源能量变成磁场(或电场)能量贮存起
视在功率是什么
lucy15302751079的博客
08-26 561
只有单口网络完全由电阻混联而成时，视在功率才等于平均功率，否则，视在功率总是大于平均功率（即有功功率），也就是说，视在功率不是单口网络实际所消耗的功率。视在功率是交流电路中的一种功率，它包括了有功功率（实际做功的功率）和无功功率（用于维持电磁场的功率）。视在功率（apparent power）在电工技术中是指将单口网络端钮电压和电流有效值的乘积。为以示区别，视在功率不用瓦特（W）为单位，而用伏安（VA）或千伏安（kVA）为单位。视在功率是指在电工技术中，将单口网络端钮电压和电流有效值的乘积，记为S=UI。
视在功率的意义
q781634081的博客
11-23 533
视在功率的意义 由于视在功率等于网络端钮处电流、电压****有效值的乘积，而有效值能客观地反映正弦量的大小和他的做功能力，因此这两个量的乘积反映了为确保网络能正常工作，外电路需传给网络的能量或该网络的容量。 由于网络中既存在电阻这样的耗能元件，又存在电感、电容这样的储能元件，所以，外电路必须提供其正常工作所需的功率，即平均功率或有功功率（这部分是给电阻的），同时应有一部分能量被贮存在电感、电容等元件中。（这部分是无功功率）这就是视在功率S大于平均功率P的原因。只有这样网络或设备才能正常工作。若按平均功率给网
视在功率、功率因数、额定功率的初步了解
kucoffee12的博客
07-28 9948
功率因数 在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S. 视在功率 在正弦交流电路中，有功功率一般小于视在功率，也就是说视在功率上打一个折扣才能等于平均功率，这个折扣就是Cosφ，称为功率因数（power factor），用 PF表示。 由于是单口网络端钮电压与电流间的相位差角，故φ往往称...
有功功率、无功功率、视在功率、功率因素
lnwechag的博客
04-28 9289

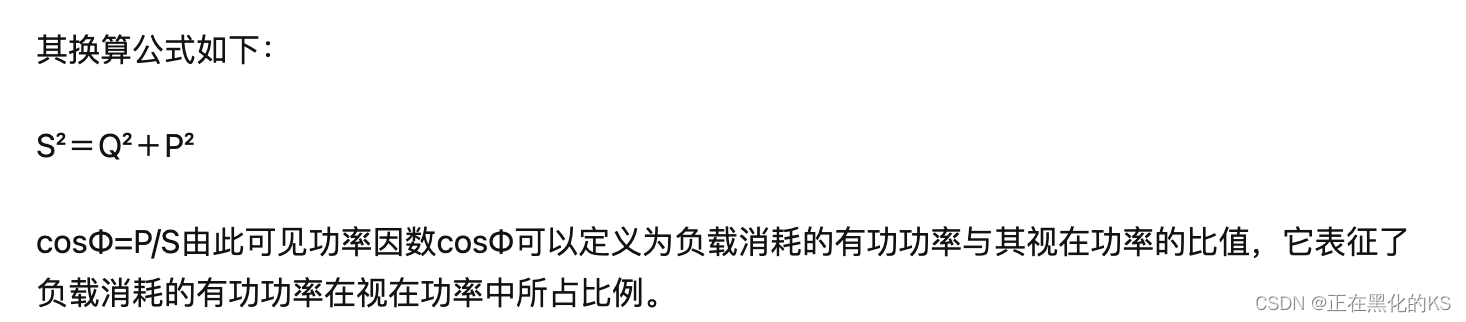

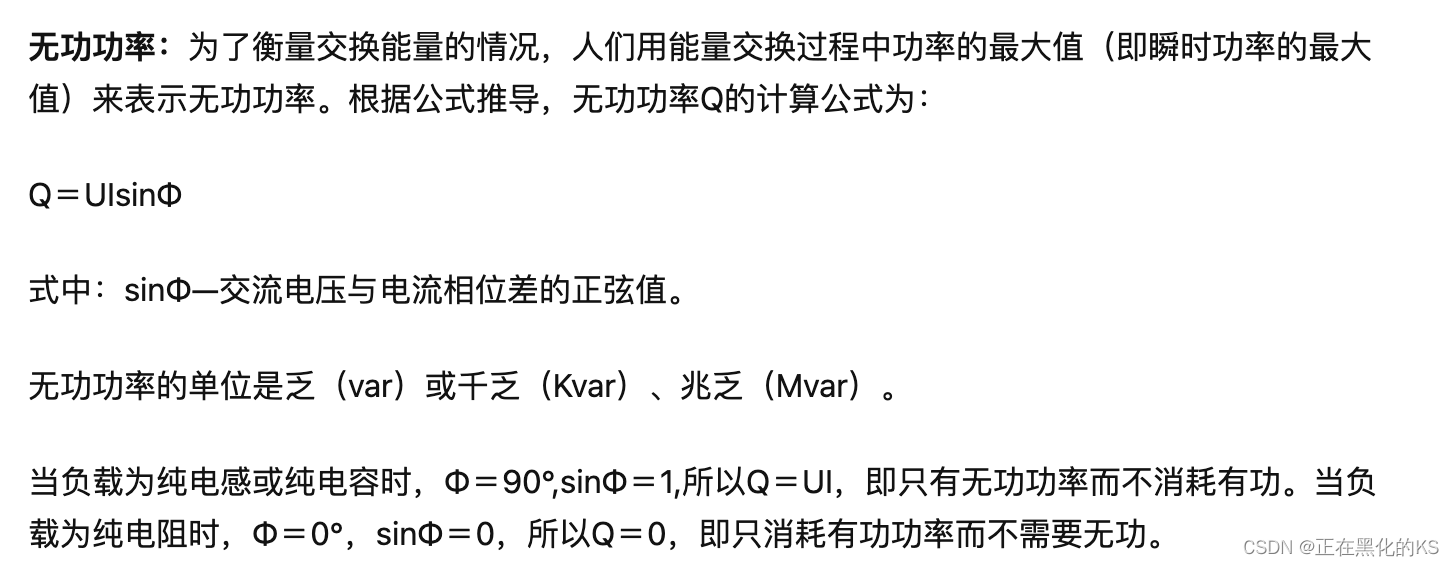

有功功率（平均功率） P = UI cosΦ单位为W（瓦） 无功功率 Q = UI sinΦ 单位为Var（乏） 视在功率 S=UI 单位VA(伏安） S² = P² + Q² 功率因素 cosΦ = P / S 定义： 交流电的瞬时功率不是一个恒定值，瞬时功率在一个周期内的平均值叫做有功功率，因此，有功功率也称平均功率。 瞬时电压为u(t)，瞬时电流为i(t)，瞬时功率...
什么是有功功率、无功功率、视在功率、功率三角形及三相电路的功率如何计算.pdf
11-24
了解有功功率、无功功率、视在功率和功率三角形的概念对于电路的设计和分析至关重要。本文将详细地介绍这些概念的定义、计算方法和应用。 一、有功功率 有功功率（Active Power）是交流电路中消耗在电阻元件上的那...
有功功率、无功功率、视在功率以及功率因数.doc
10-03
有功功率、无功功率、视在功率以及功率因数 有功功率（Active Power）是指一个周期内发出或负载消耗的瞬时功率的积分的平均值。其单位是瓦特（W）。在交流电电路中，有功功率是指电源在周期内所发出的瞬时功率的...
无功功率图代码：功率图的Matlab代码，即复实数和有功功率-matlab开发
06-01
本压缩包中的代码提供了实现无功功率图的方法，帮助用户在复数域和有功功率基础上理解系统的无功功率流动。 无功功率图通常基于节点电压和电流的复数表示，其中，电压和电流的相位差决定了无功功率的大小。在Matlab...
有功功率、无功功率、视在功率 的定义
Cheatscat的博客
07-22 4018
有功功率，无功功率，视在功率定义 2015-02-27wxhqyfpy文章来源阅765转4 转藏到我的图书馆 微信分享： 有功功率，无功功率，视在功率定义 有功功率： 在交流电路中，凡是消耗在电阻元件上，功率不可逆转换的那部分功率（如转变为热能，光能，或机械能），称为有功功率； 无功功率：
无功功率、有功功率、视在功率，三者之间的关系
热门推荐
原点qiang的博客
03-30 11万+
1、有功功率 在交流电路中，凡是消耗在电阻元件上、功率不可逆转换的那部分功率（如转变为热能、光能或机械能）称为有功功率，简称“有功”， 用“P”表示，单位是瓦（W）或千瓦（KW）。 它反映了交流电源在电阻元件上做功的能力大小，或单位时间内转变为其它能量形式的电能数值。 实际上它是交流电在一个周期内瞬时功率的平均值，故又称平均功率。它的大小等于瞬时功率最大值的1/2，就是等于电阻元件两端电...
有功、无功、视在功率，三者有什么关系？
wangweizhaoxin的专栏
01-28 1万+
在电工日常工作中，大家是否遇到这样的问题，我们见到变压器的容量单位是千伏安（KVar）,电动机的输出功率单位是千瓦(KW)，而电容补偿的功率单位是乏或千乏(Var)，同样是表示电功率的单位，会出现这三种不同的名称呢？这就涉及到我们今天要讲的问题，无功功率（单位Var或Var）；有功功率（单位：W或KW）；视在功率（单位：Var或KVar）以及功率因数四者之间的内在关系，也会涉及到下一篇文章《无功补...
有功功率，无功功率，视在功率，额定功率关系
最新发布
dhaimo的博客
11-09 4631
总的来说，有功功率、无功功率、视在功率和额定功率之间存在密切的联系。有功功率是电路中实际消耗的功率；无功功率是用于建立和维护电场和磁场的功率；视在功率是有功功率和无功功率的几何和，表示电气设备可能提供的最大功率或可能消耗的最大有功功率；而额定功率则是电气设备在额定工作条件下能够持续输出或消耗的功率。这些概念在电气工程的设计、运行和维护中都非常重要。有功功率、无功功率、视在功率和额定功率是电气工程中常用的几个重要概念，它们之间存在一定的关系。
正弦稳态电路的功率
qq_35912930的博客
09-16 4230
阻抗和导抗 电路的相量图 正弦稳态电路的分析 正弦稳态电路的功率 复功率 最大传输功率
功率的正负，无功，有功功率，容性感性功率
u010210711的博客
08-01 5857
功率当然有正负之分。比如两台并行的发电机发电驱动一台大功率用电设备。如果两台发电机没有协调好的话，很容易负载偏移，就是一台发电机承受负载大，领一台发电机承受负载小，而这种差距是会逐渐变大的，一直变到一台发电机承受所有的负载的同时，还要带另一台发电机转，另一台发电机不承受任何负载，还要被拉着转，这台发电机就属于负功率了。功率有正负之分所谓正负不应以功率消耗为标准,由于功率的定义是单位时间所做功的一个...
有功，无功，视在功率的关系公式和图
gtkknd的专栏
12-06 5009
交流有功功率、无功功率、视在功率计算
智小星的博客
12-18 3万+
1. 功率计算 （1）有功功率：在交流电路中，每个瞬时的有功功率是不同的，且不断变化，一般用平均有功功率（一个周期内功率的平均值）来度量电路中消耗能量的情况。对于单相交流电路，计算公式为： P = UIcosΦ 式中：P—有功功率（瓦）、U—交流电压有效值（伏）、I— 交流电流有效值（安）、cosΦ—负载的功率因数。 有功功率的单位是瓦（W）或千瓦（KW）、兆瓦（MW）。 当负载为纯...
计算负荷的定义及意义
roymustang的博客
06-13 4043
文章目录1负荷等级计算负荷 1负荷等级 计算负荷 通过热效应等价得到最大假象符合 I^2×R×T=Io∧2×Ro×To (换算后发热量要相等） I=Io×√（To/T） 照明设备整流器会对设备功率损耗，白炽灯类设备容量就是设备功率 ...
