前言

本文旨在记录使用AD设计一块PCB板的流程，适合不懂AD的小白快速熟悉AD的使用及整个开发流程。本次教程相关说明如下。

电脑系统：Windows 10
AD版本：Altium Designer 2019 破解版（已汉化）
设计电路内容：5V至12V升压电路
本文出现的相关资料可以私信我领取

工程建立

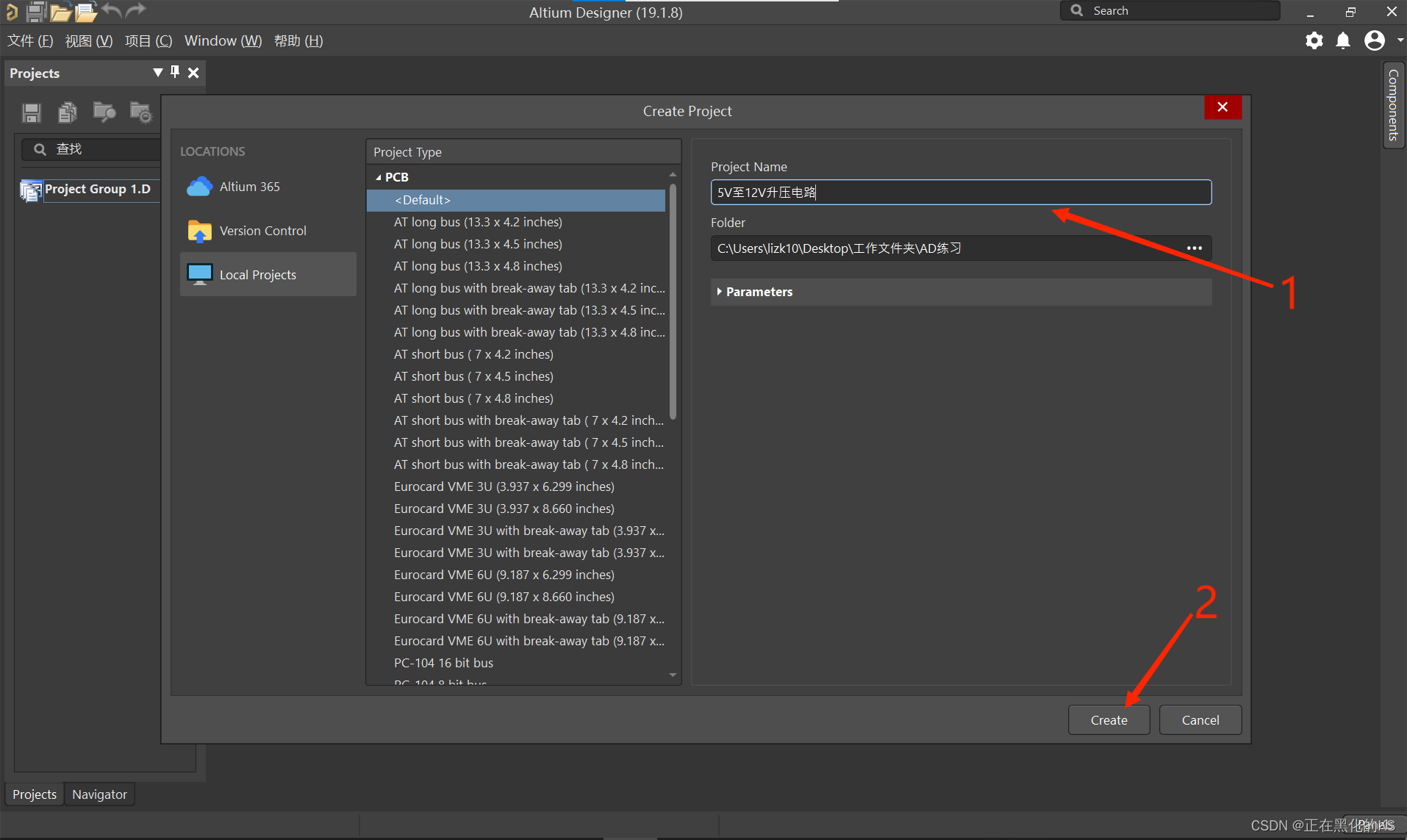

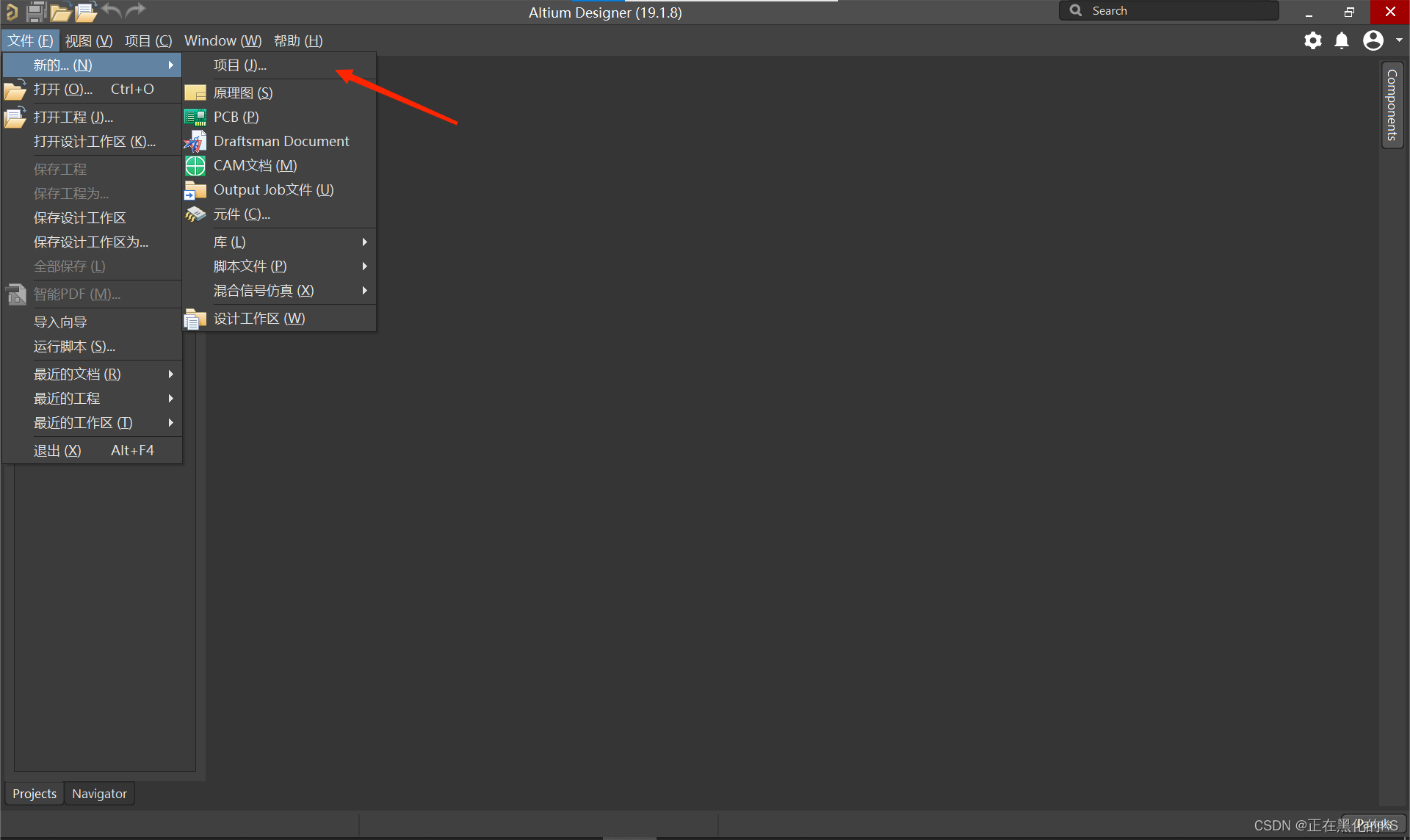

创建工程

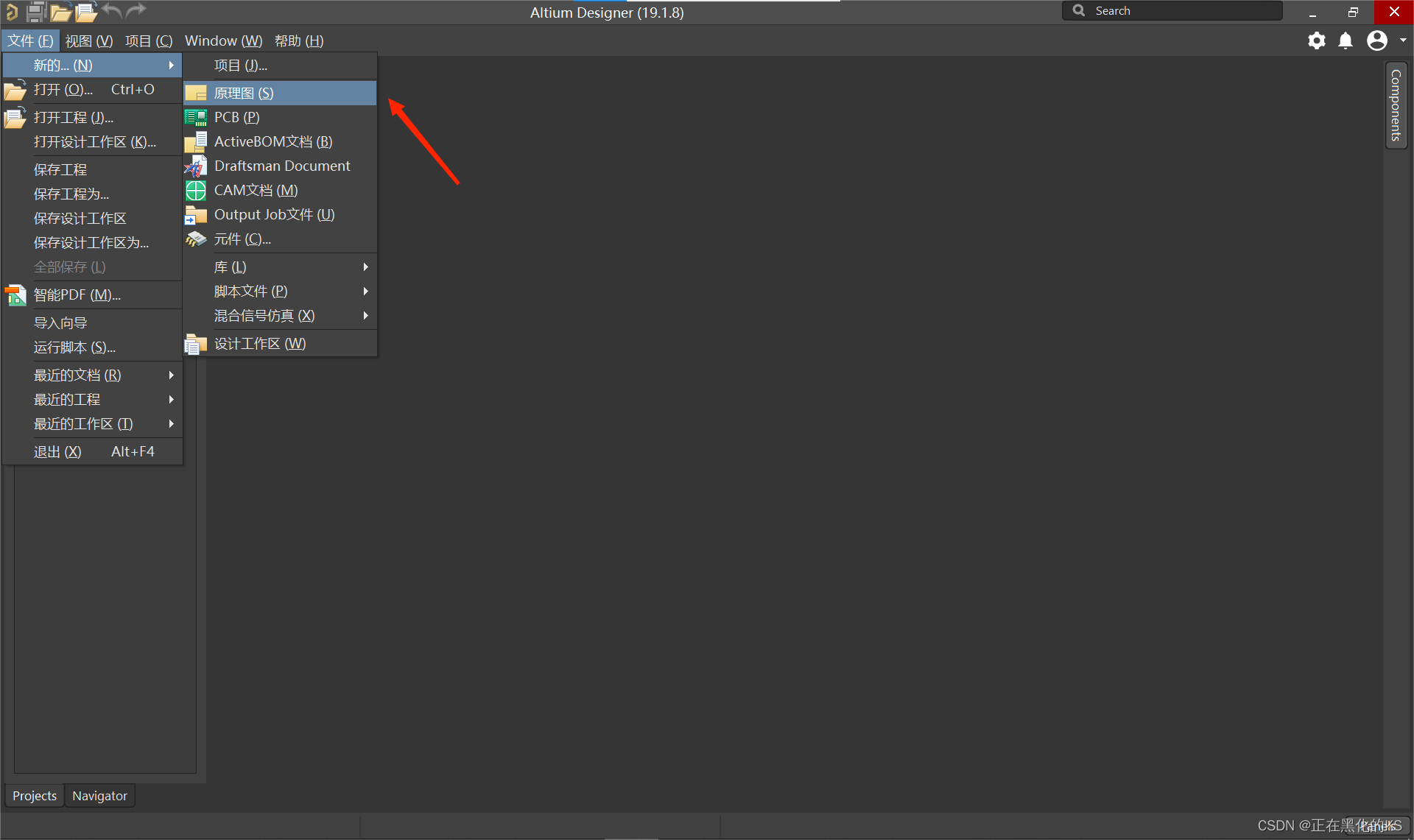

创建原理图文件

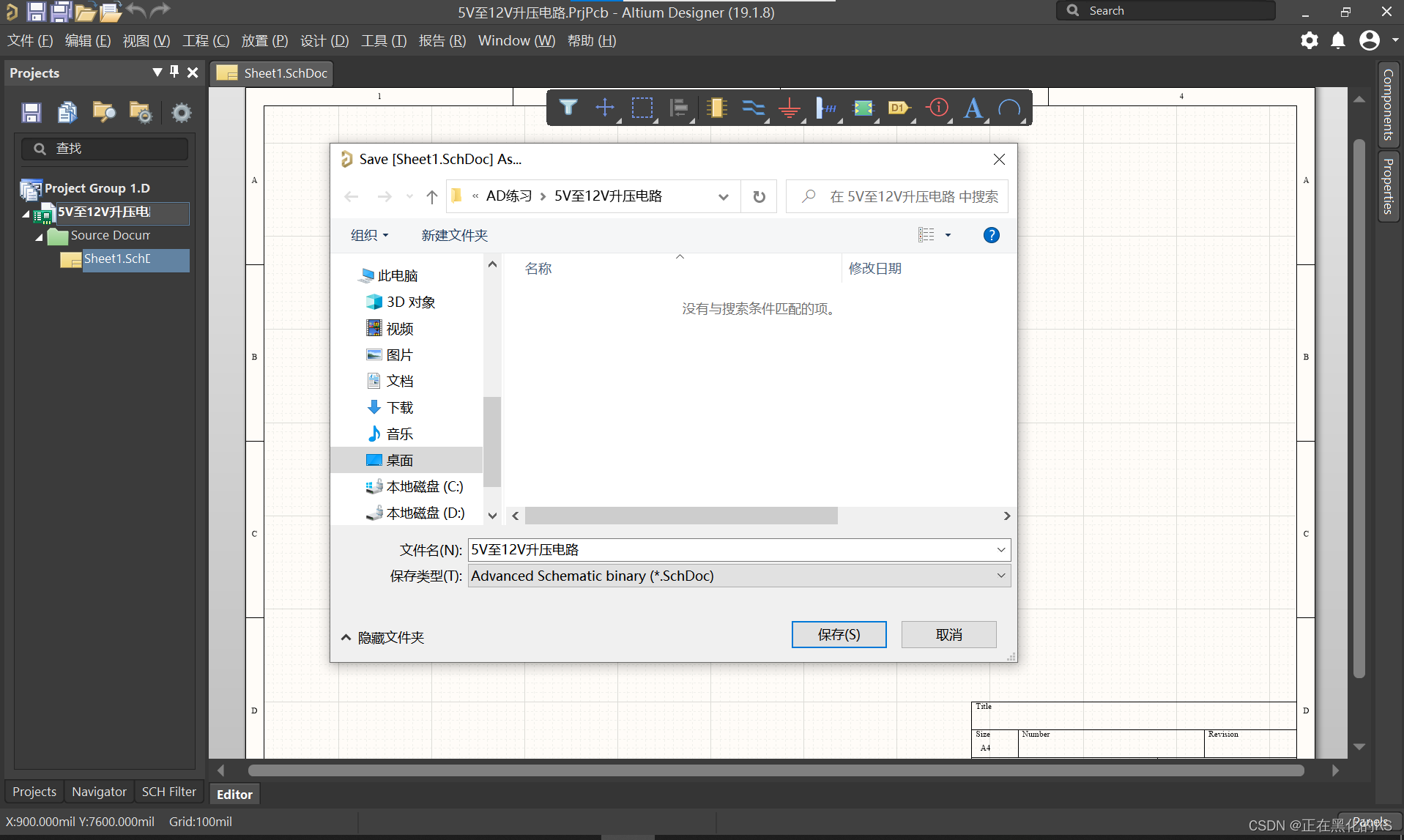

将打开的原理图先保存到已将创建好的工程文件夹下，注意命名时不需要加后缀，点击保存

创建PCB文件

操作与创建原理图一样，唯一的区别是这次创建的是PCB，在刚刚的原理图选项下方。创建好后同样保存在工程文件夹下。

绘制原理图

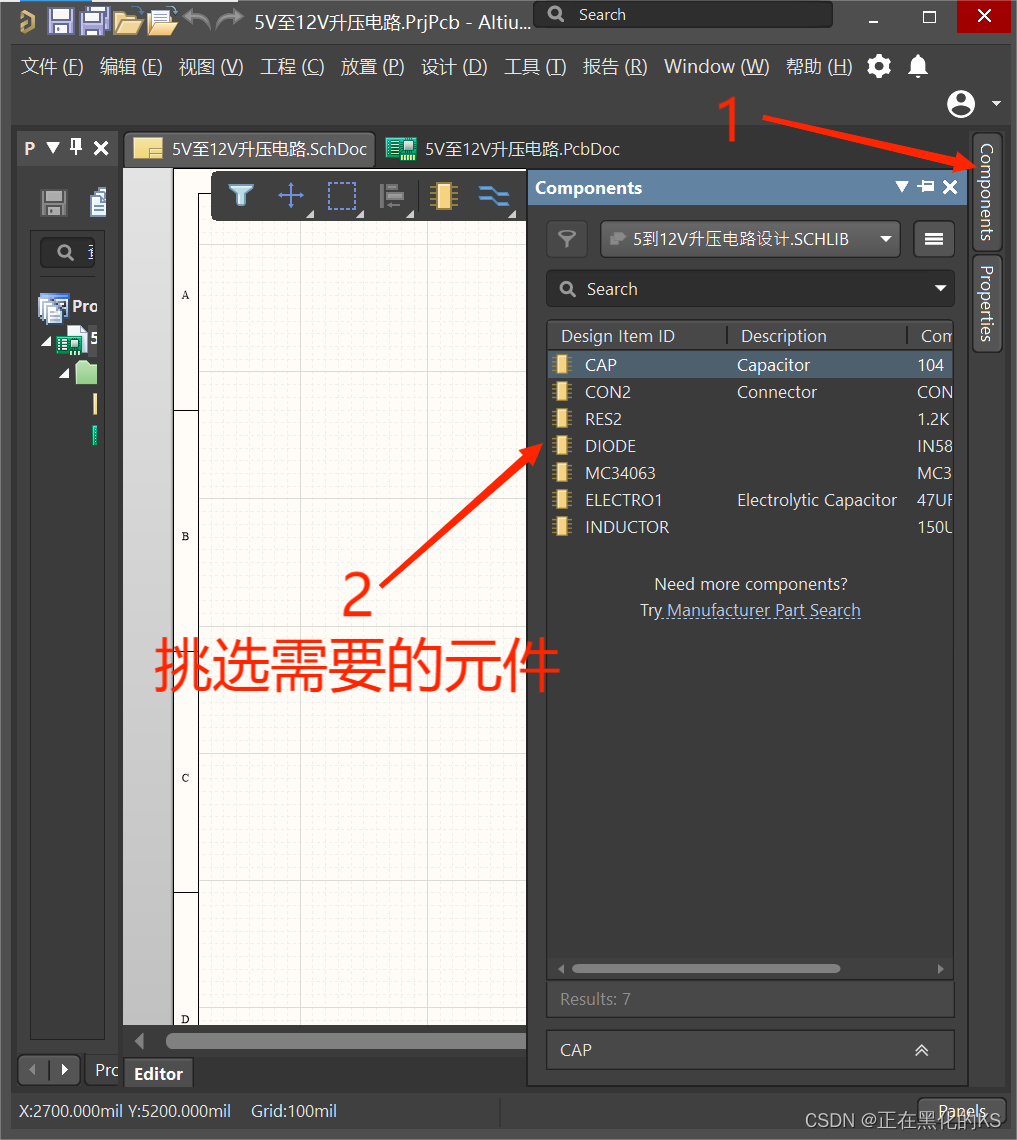

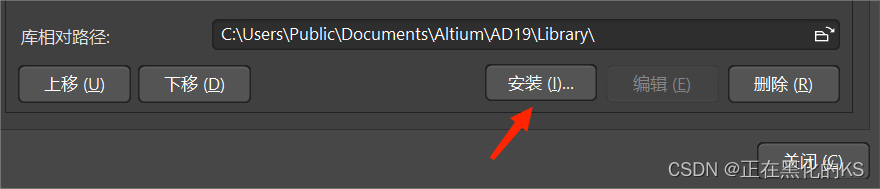

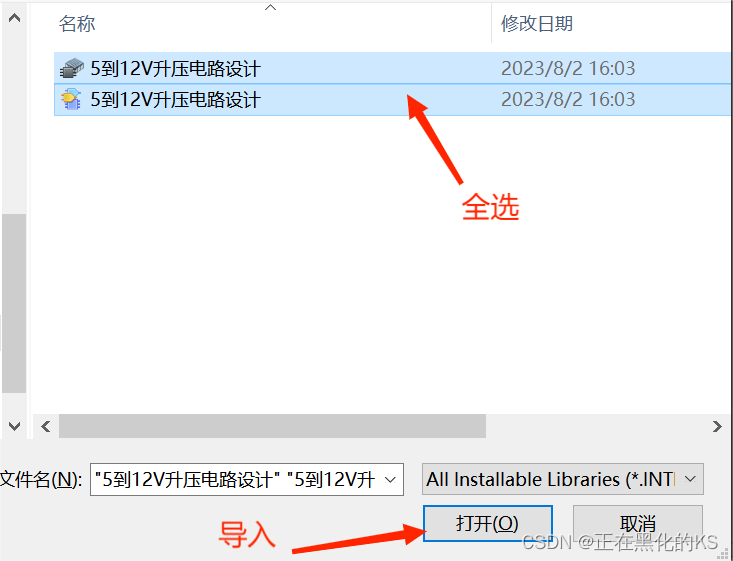

导入元件库

元件库可私信我领取

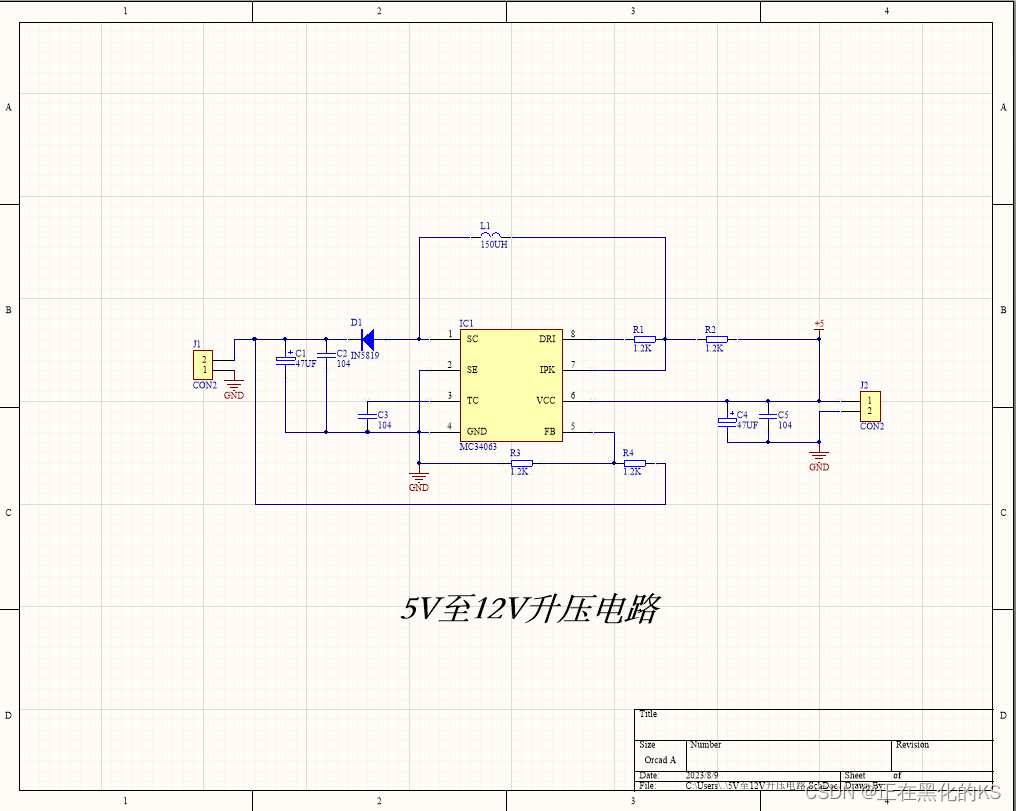

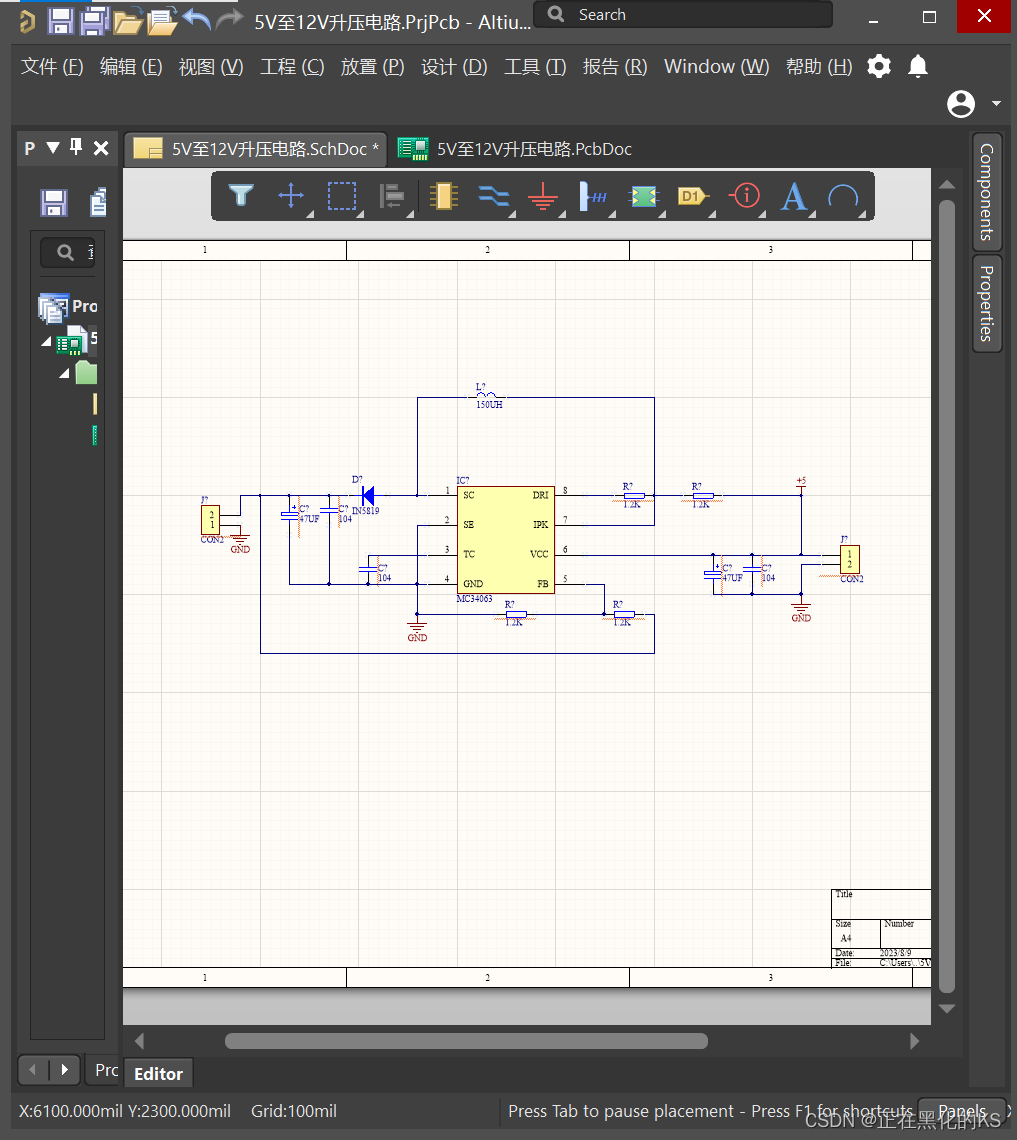

绘制原理图

使用元件库中的元件绘制如上的原理图。一些常用快捷键及鼠标操作如下：

摆放（选中）元件时，空格键可以使元件旋转
摆放元件时，X键和Y键分别可以使元件左右翻转和上下翻转
摁住鼠标右键可以拖动原理图
摁住Ctrl键同时滚动鼠标滚轮，可以放大缩小原理图
导线及GND VCC等元件都在原理图上方的工具栏中可以找到
摁住Alt键+点击元器件可以高亮相同标签的元器件
同时摁J+C键可以在原理图中管脚号搜索元器件所在位置

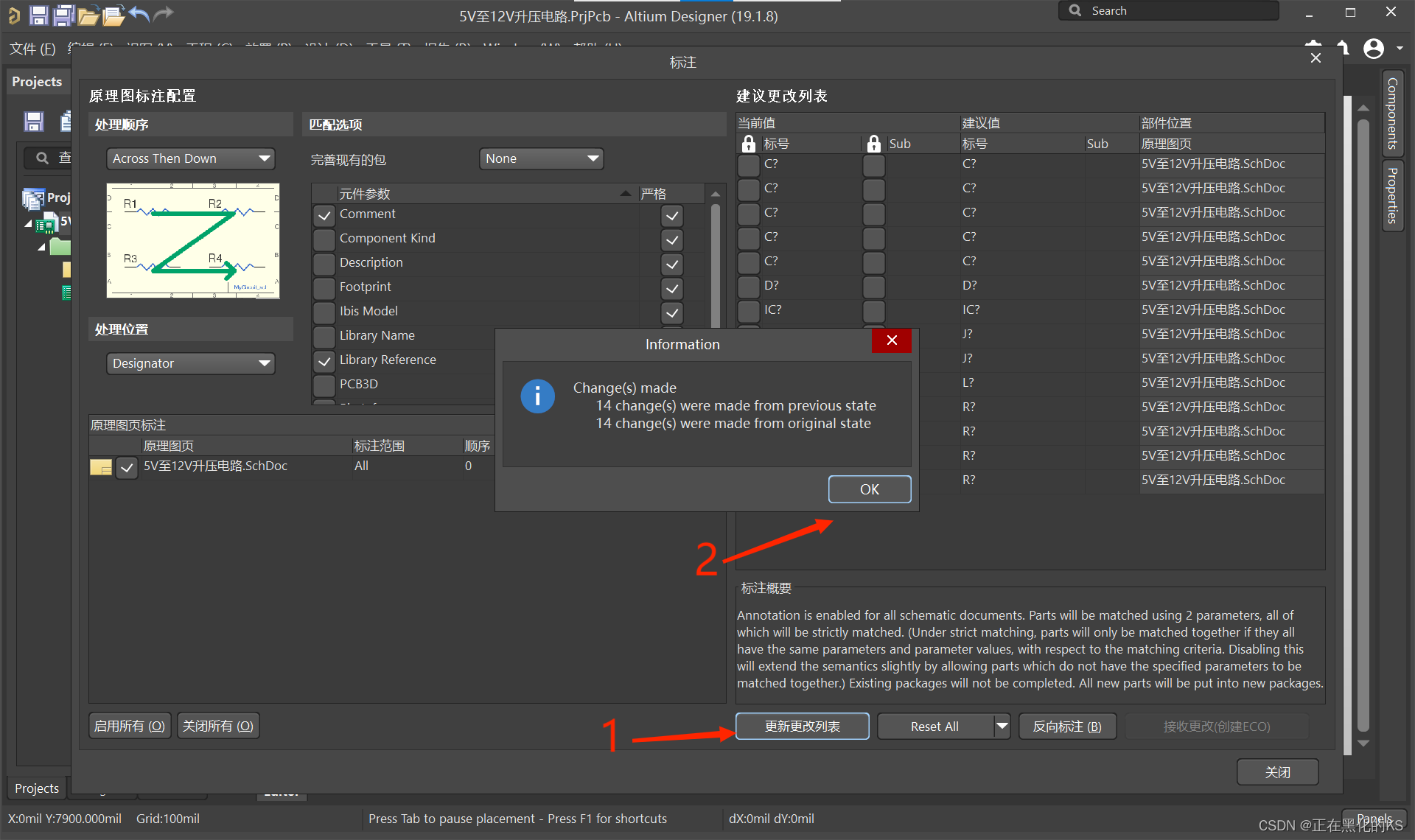

设置原理图标注

原理图的元件标注必须互不相同，否则与PCB无法一一对应。

结果图

制作PCB板

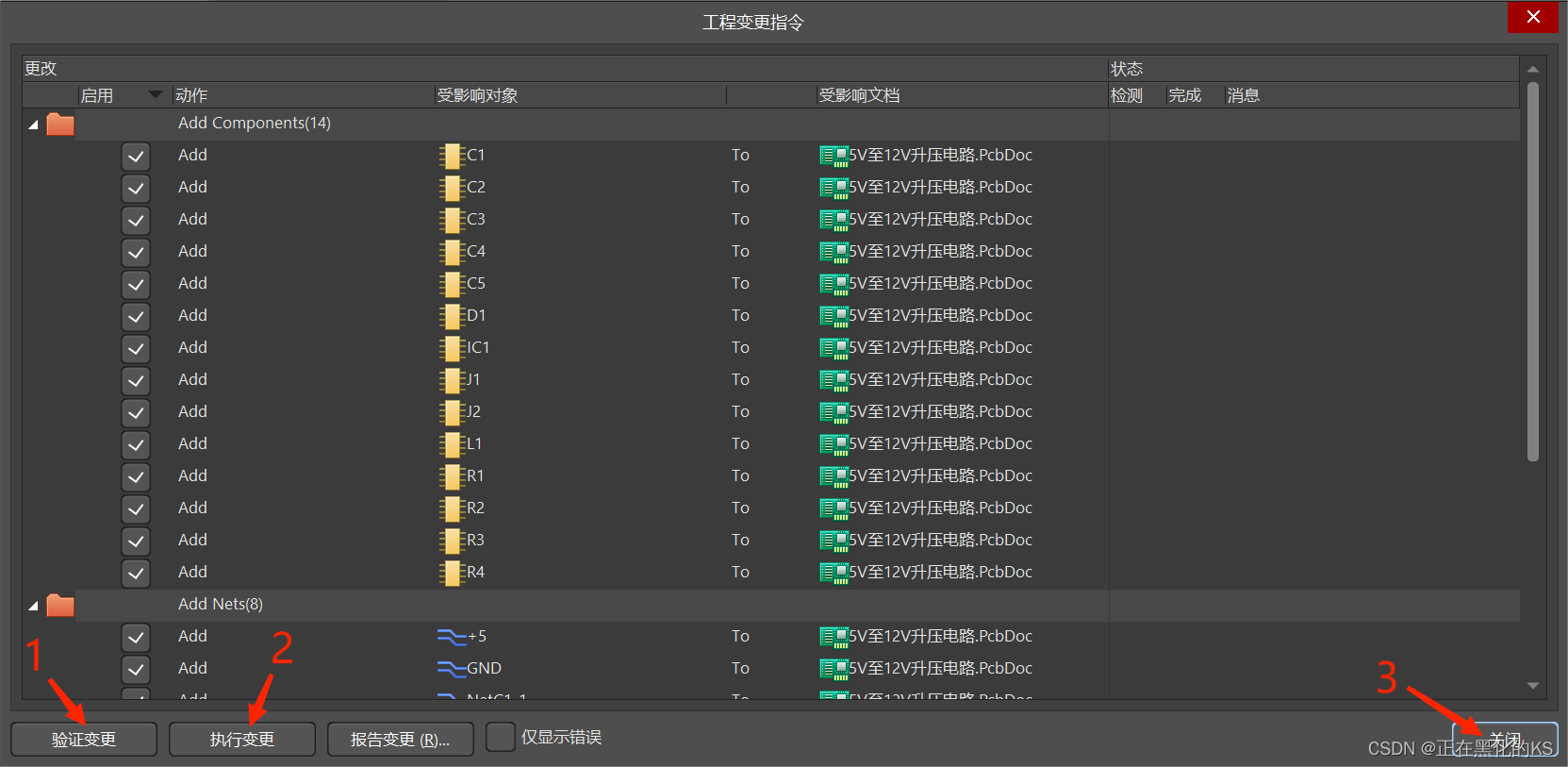

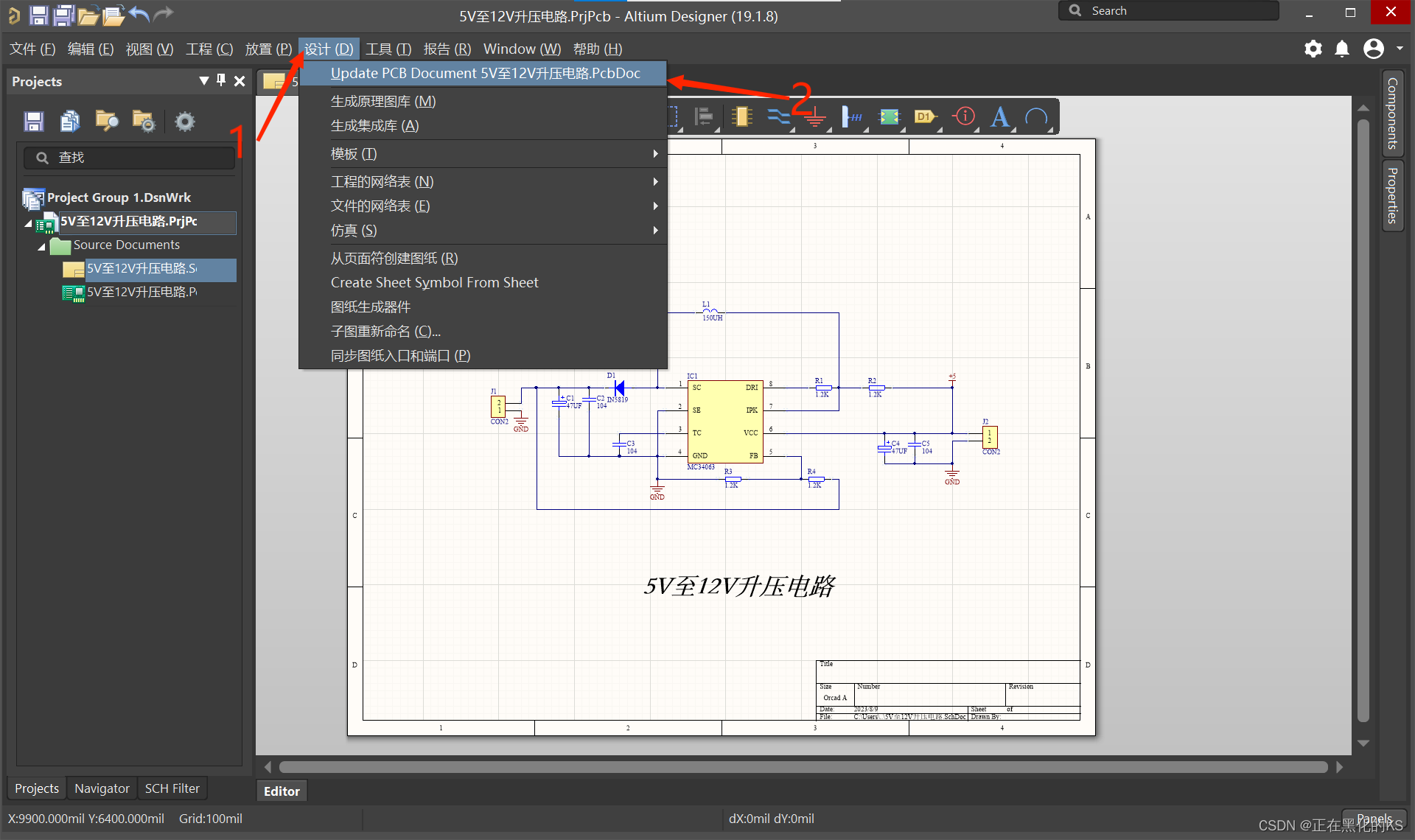

生成PCB

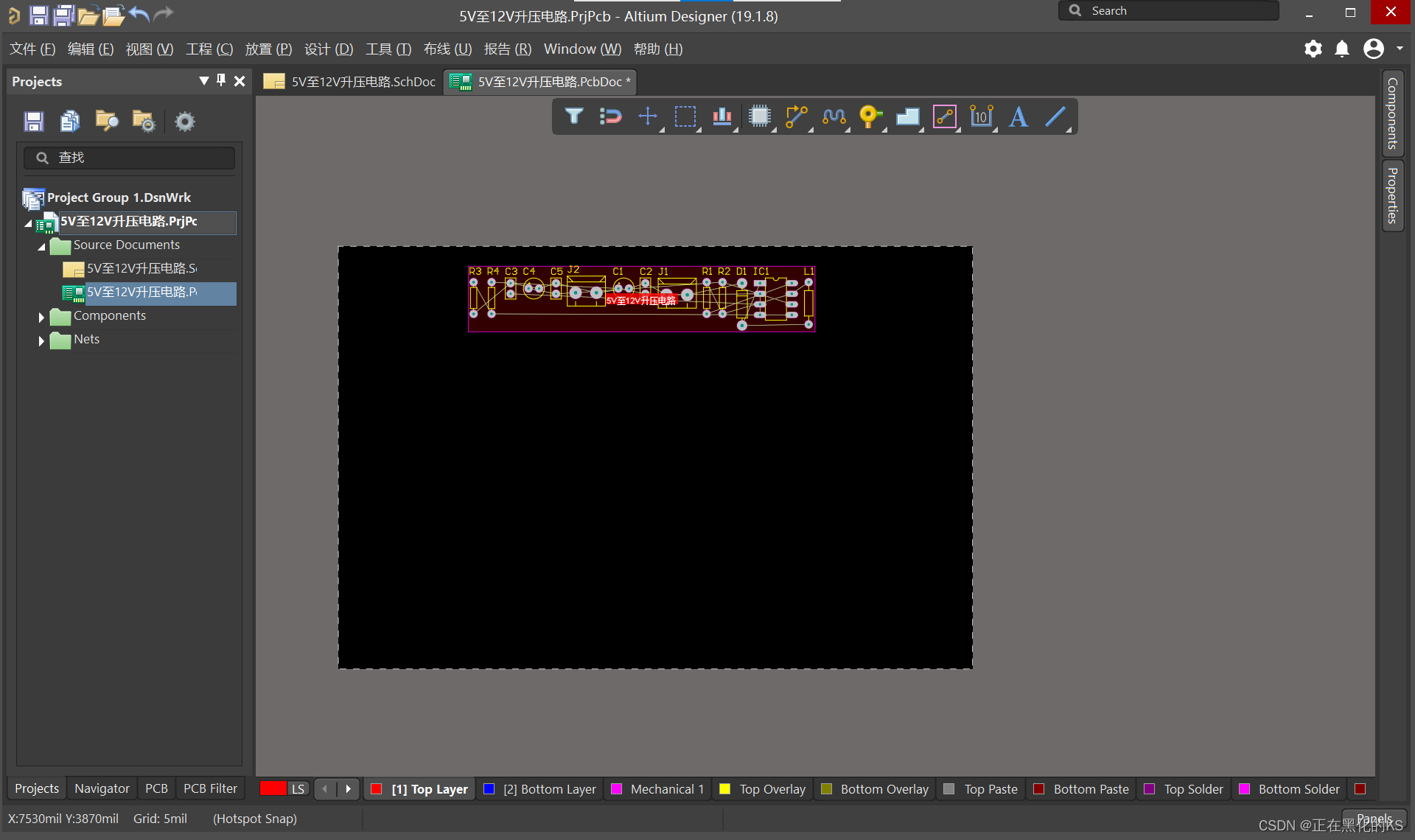

将PCB中的元件拉入黑框中

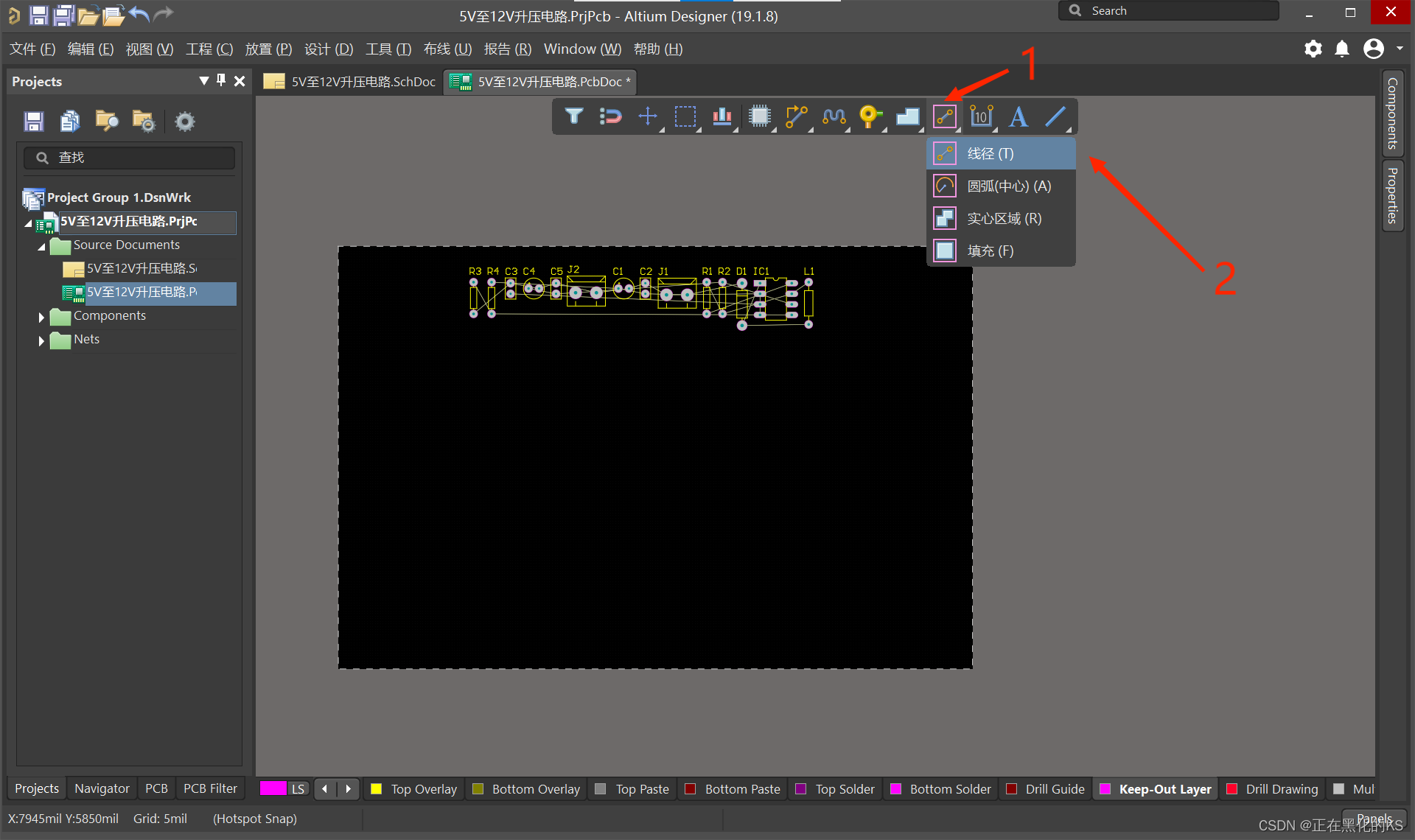

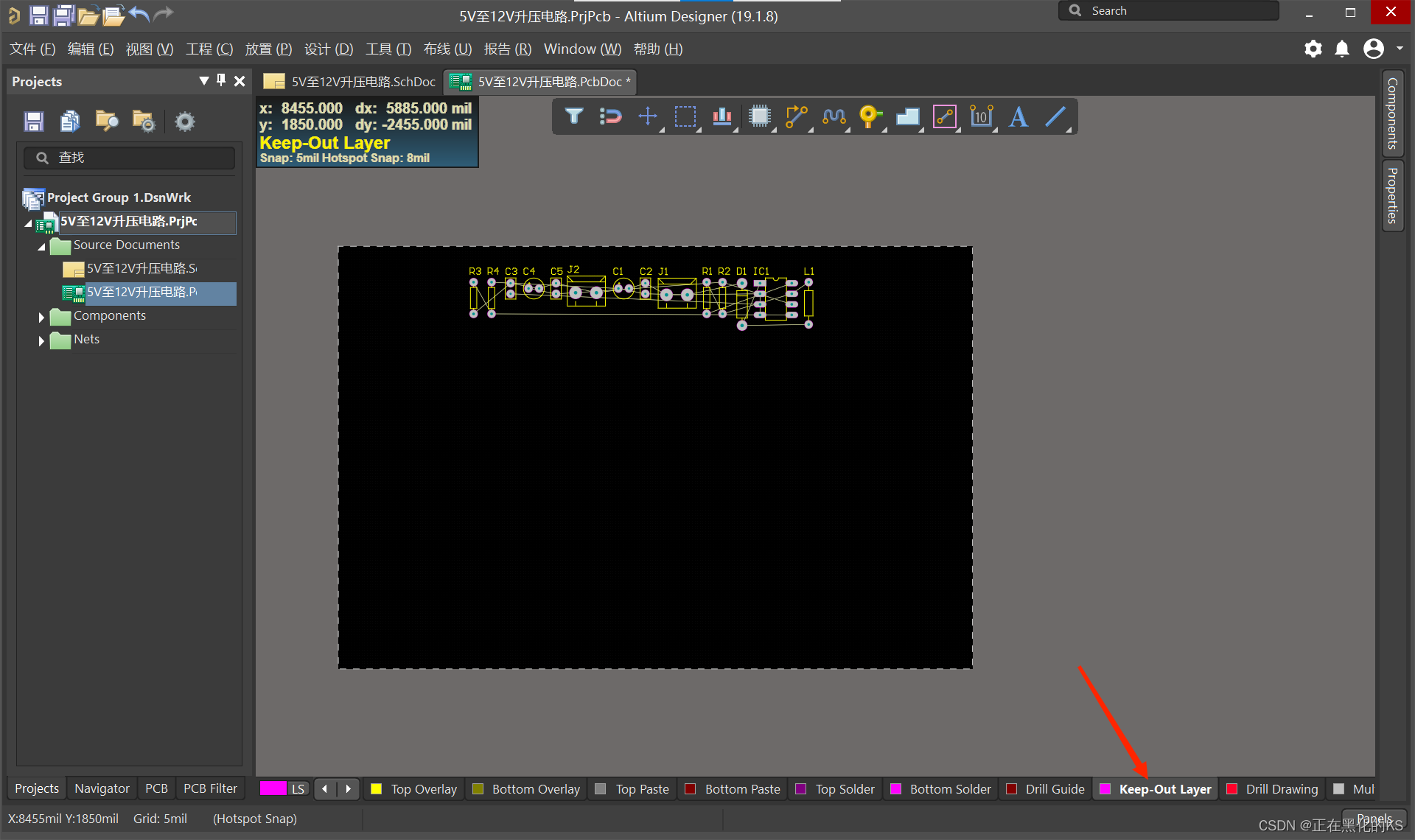

绘制PCB边缘

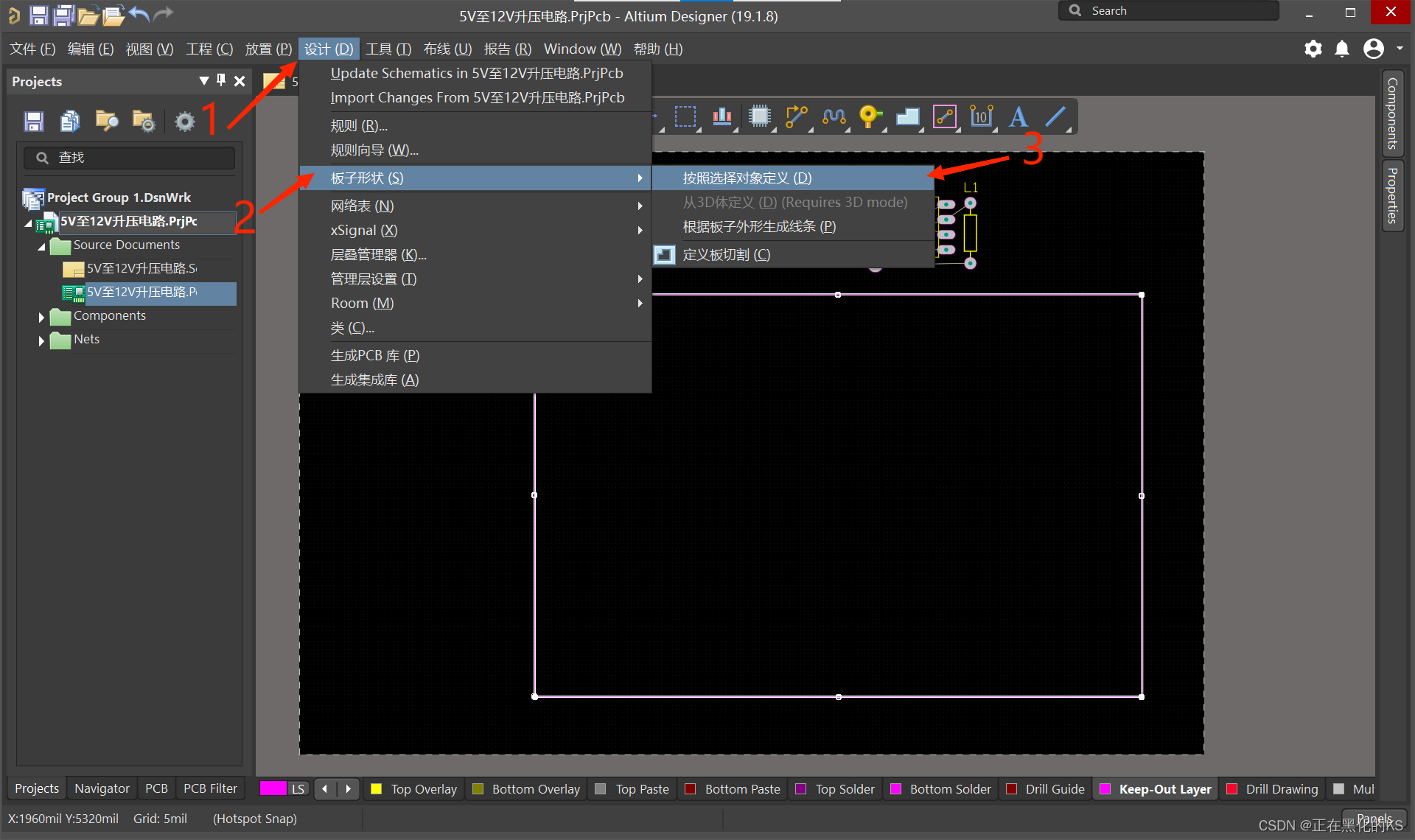

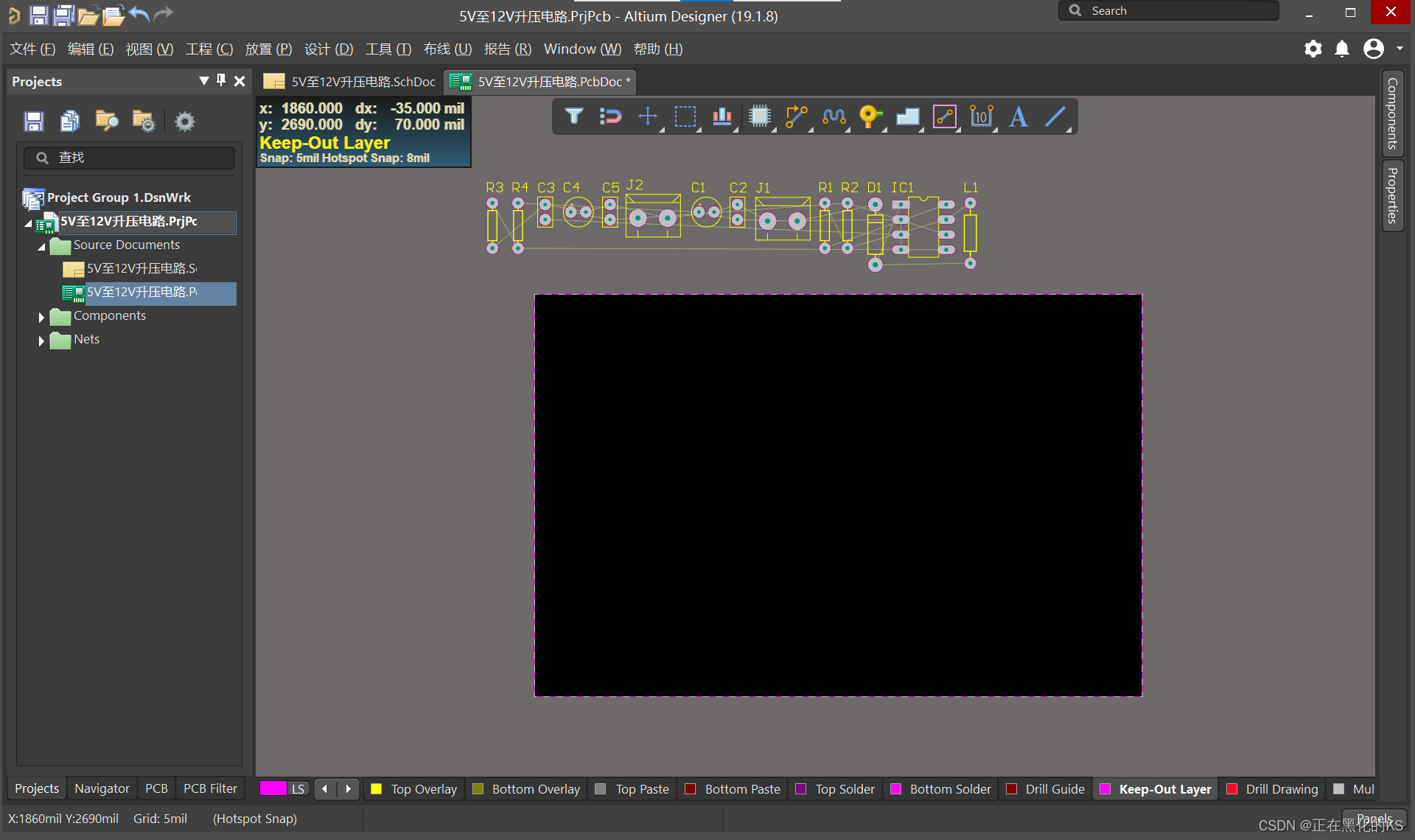

用线画好一个矩形的边框后，将其选中，按上图顺序可以将外部多余黑色区域删掉，剩下的矩形即为PCB板的轮廓，结果如下图所示。

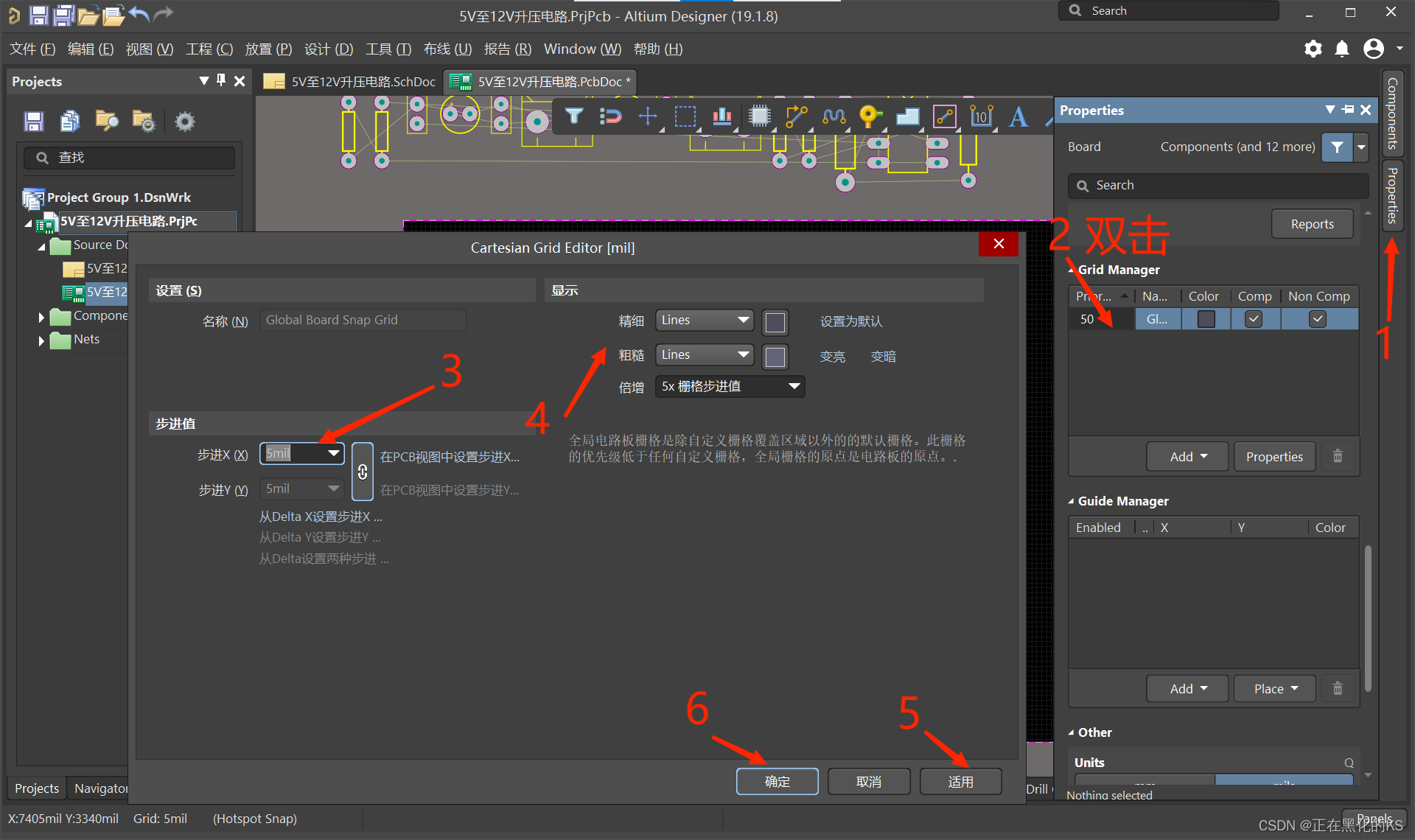

设置PCB网格间距大小

网格间距不适合设置太大，否则会导致难以摆放元件，建议将间距（步进）设置成5mil，操作过程如上图所示。

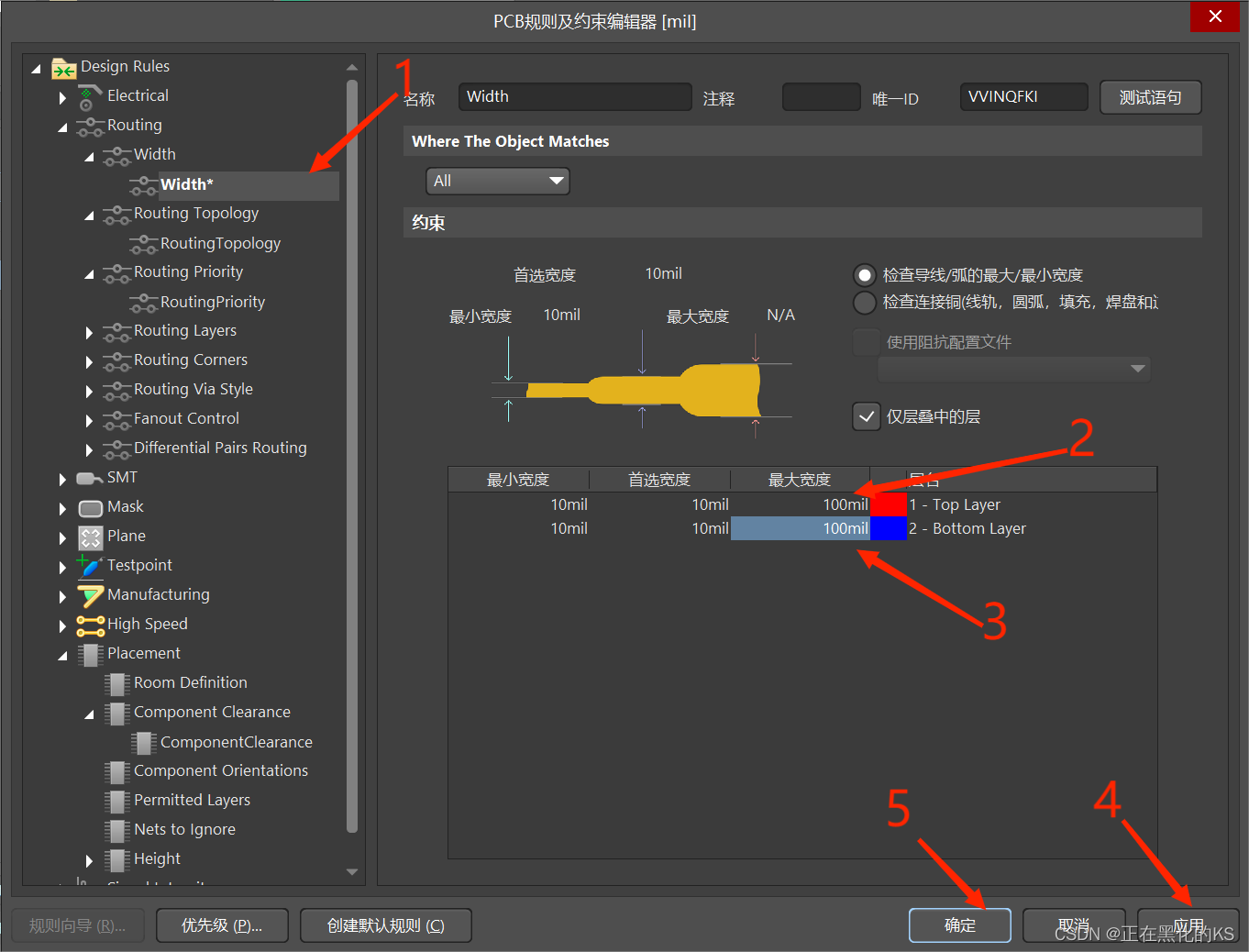

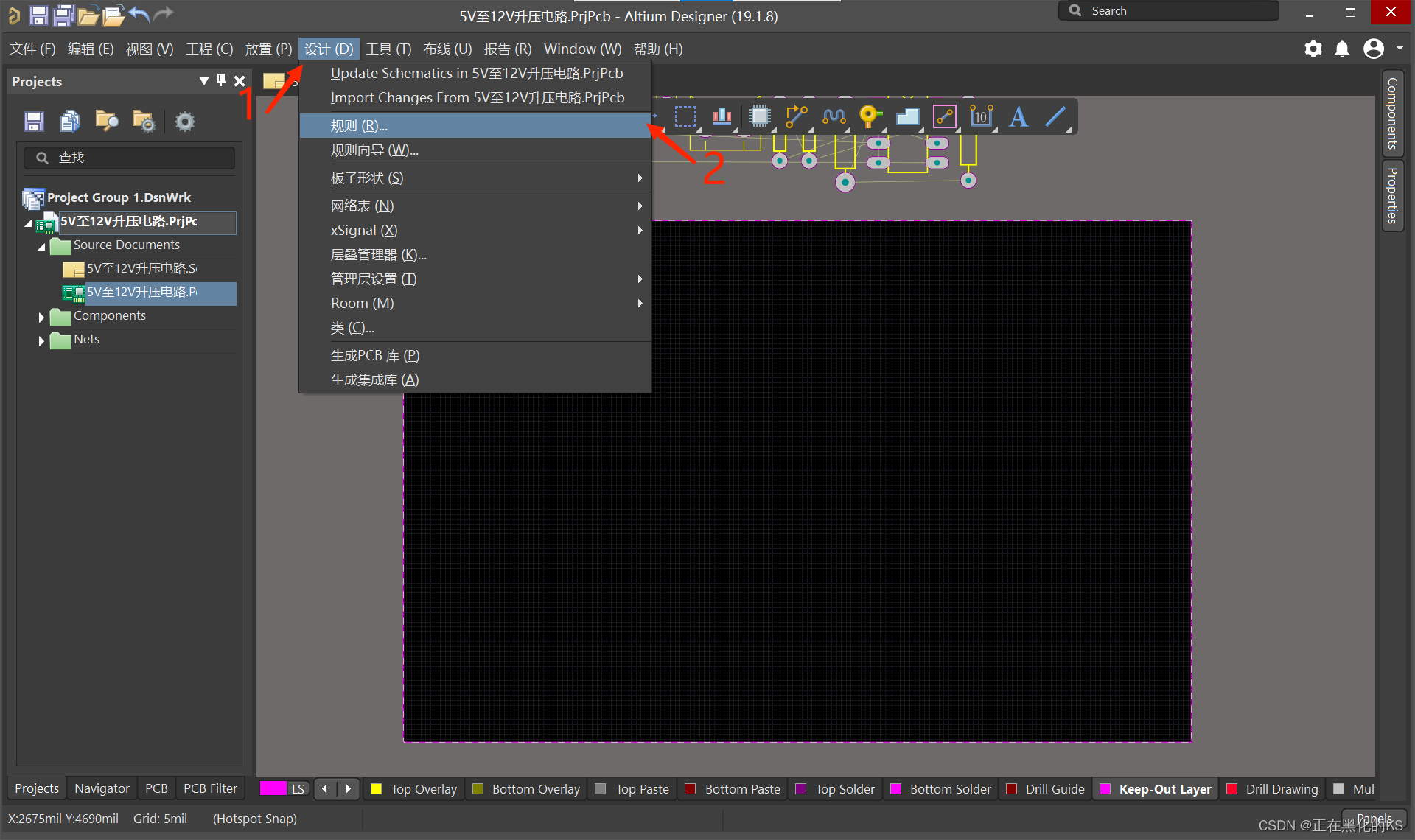

走线规则设置

修改前，最小宽度，首选宽度，最大宽度都是默认的10mil，那么一般来说电源线的宽度要大于信号线的宽度，所以我们需要区分这两种线，所以我们在规则中修改最大宽度到100mil，这样在走线过程中，我们才可以调整线的宽度，否则将会是固定的10mil。

修改安全间距

什么是安全间距

PCB的安全间距是指PCB上的电气元件之间、电气元件与PCB板边缘之间、以及PCB与机箱、连接器等外部部件之间的距离。这个距离要保证电路板的安全性和可靠性，避免电路板上元件之间电气短路或者机械上的碰撞，导致电路失效、损坏或者存在安全隐患。

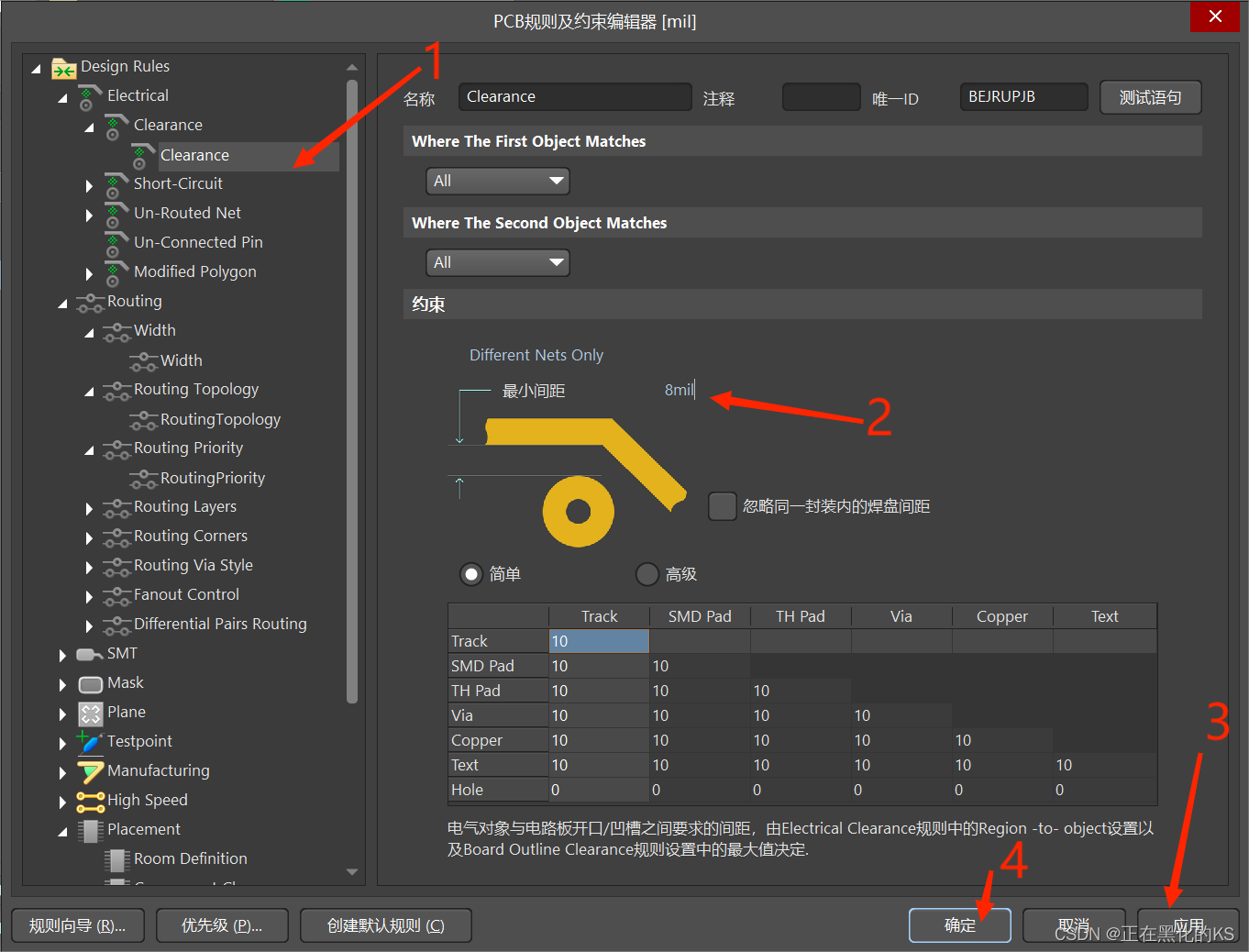

怎样修改安全间距

PCB布局

PCB布局的原则

PCB布局布线的10条规则 - 知乎 (zhihu.com)

这篇文章讲的十分详细，可以仔细阅读一下。

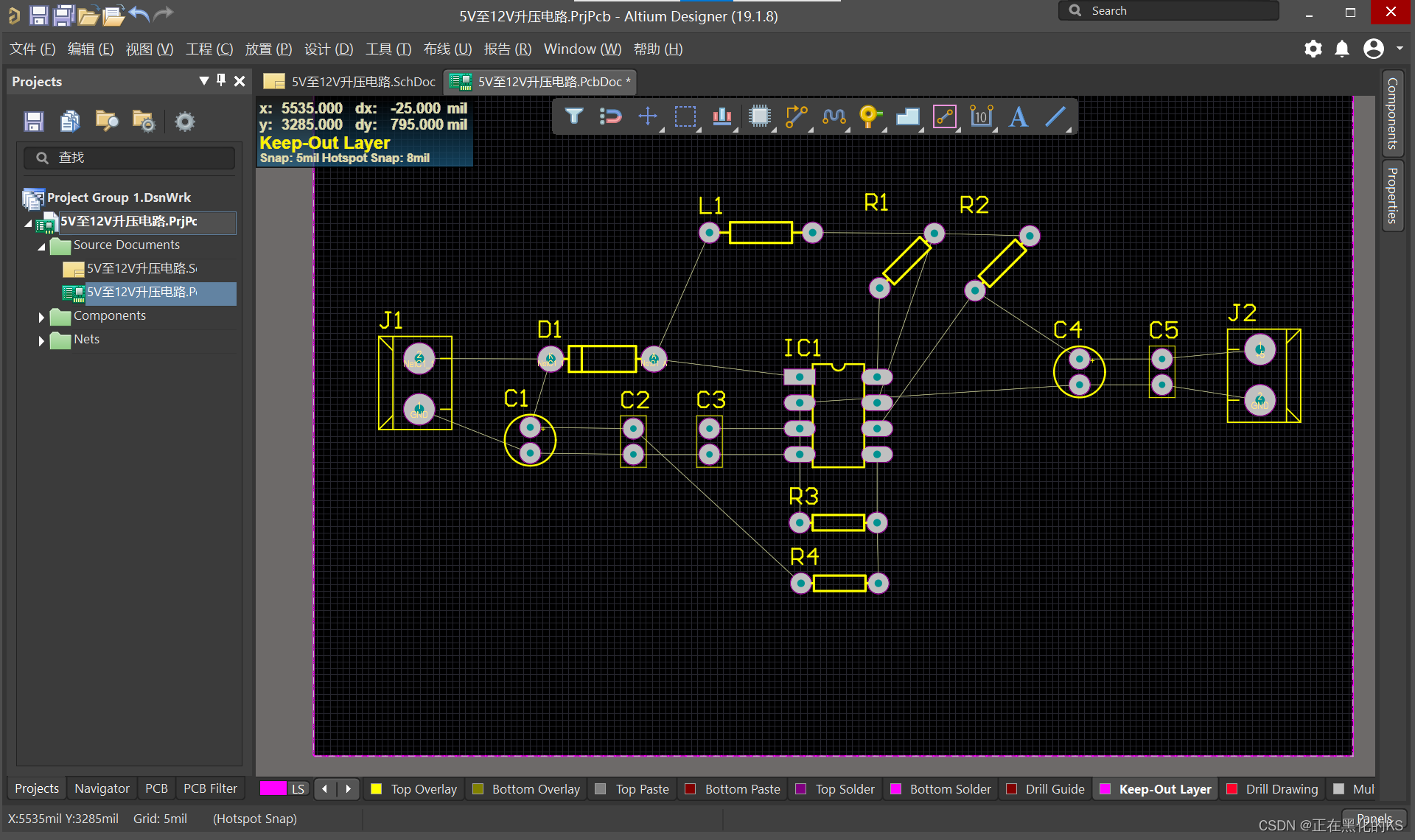

PCB布局举例

对于这种非常简单的单模块原理图的PCB而言，我们尽量按照原理图的拓扑结构摆放PCB元件。

PCB的走线

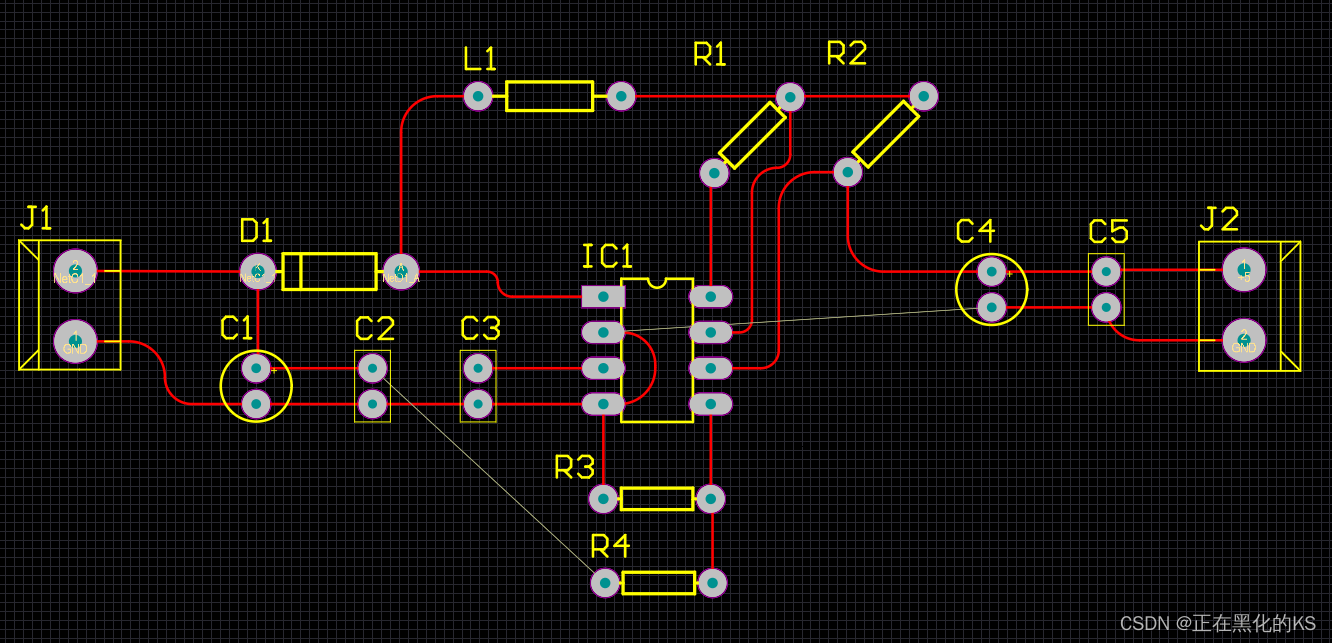

我们一般把元件都放在Top layer层，因此我们也一般在Top layer层走线，走出的线应为红色。当有时我们发现红色的线走不通的时候，可以增加一个过孔，然后点击下方的Bottom layer层进行走线。

过孔和线均在上方工具栏中。

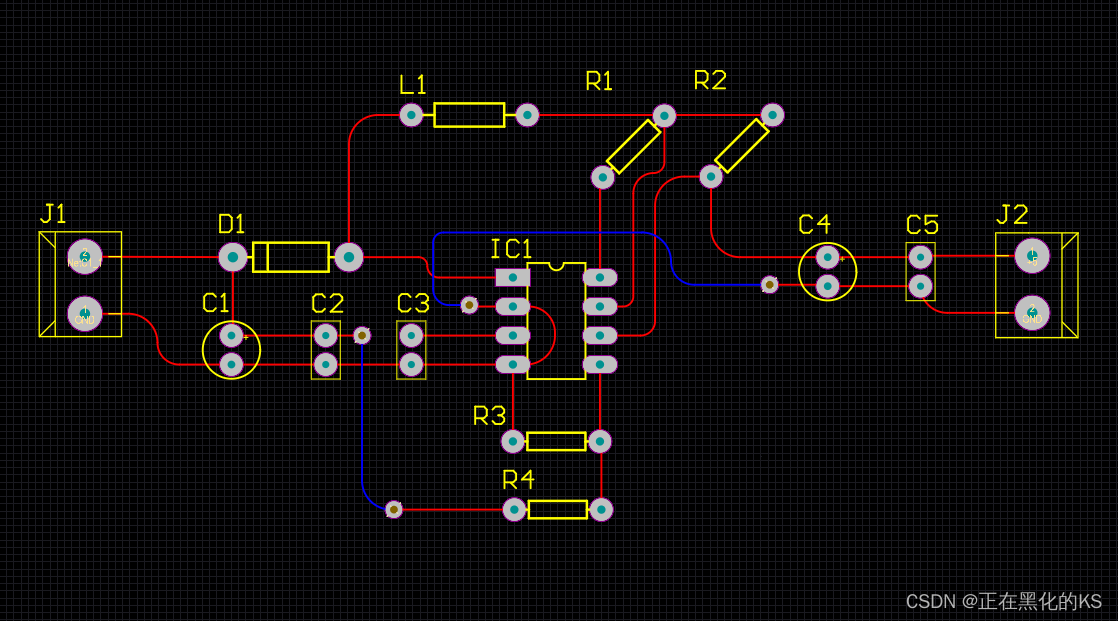

如上图所示，剩下两条线由于被其他走线阻挡，在Top层不好走线，因此我们添加过孔，在Bottom层走线。

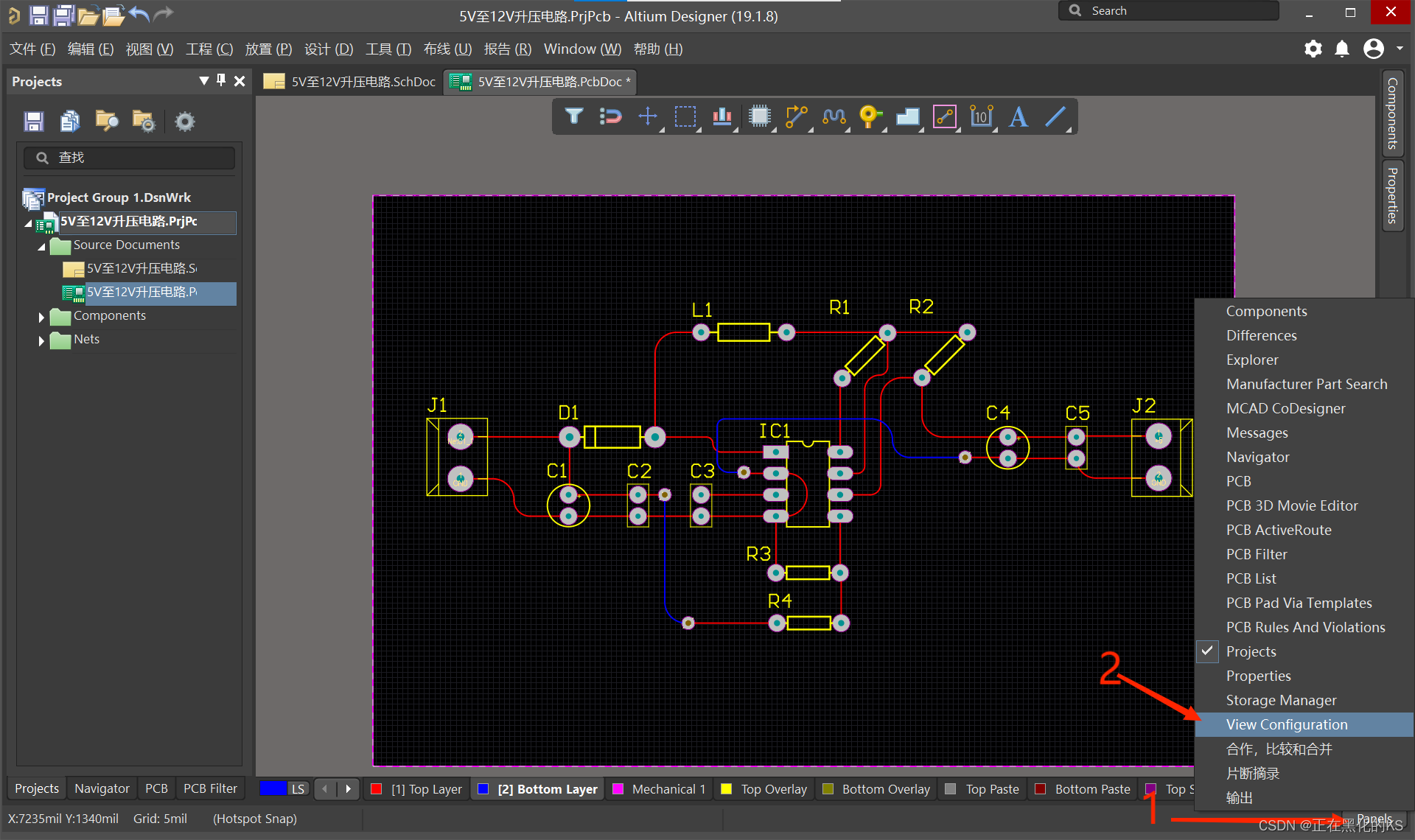

查看遗漏的走线

有些走线非常的短且难以观察到，因此需要检查。

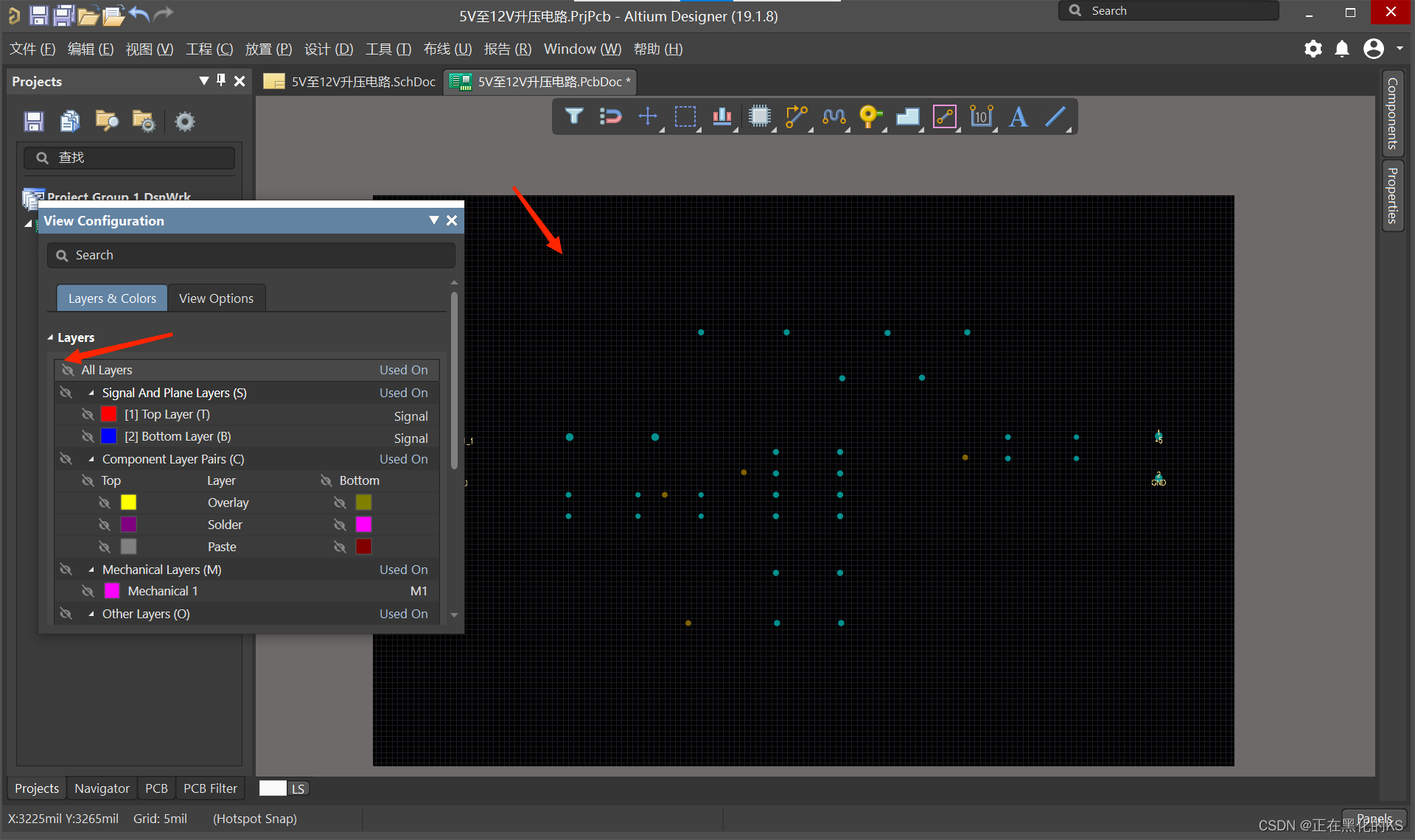

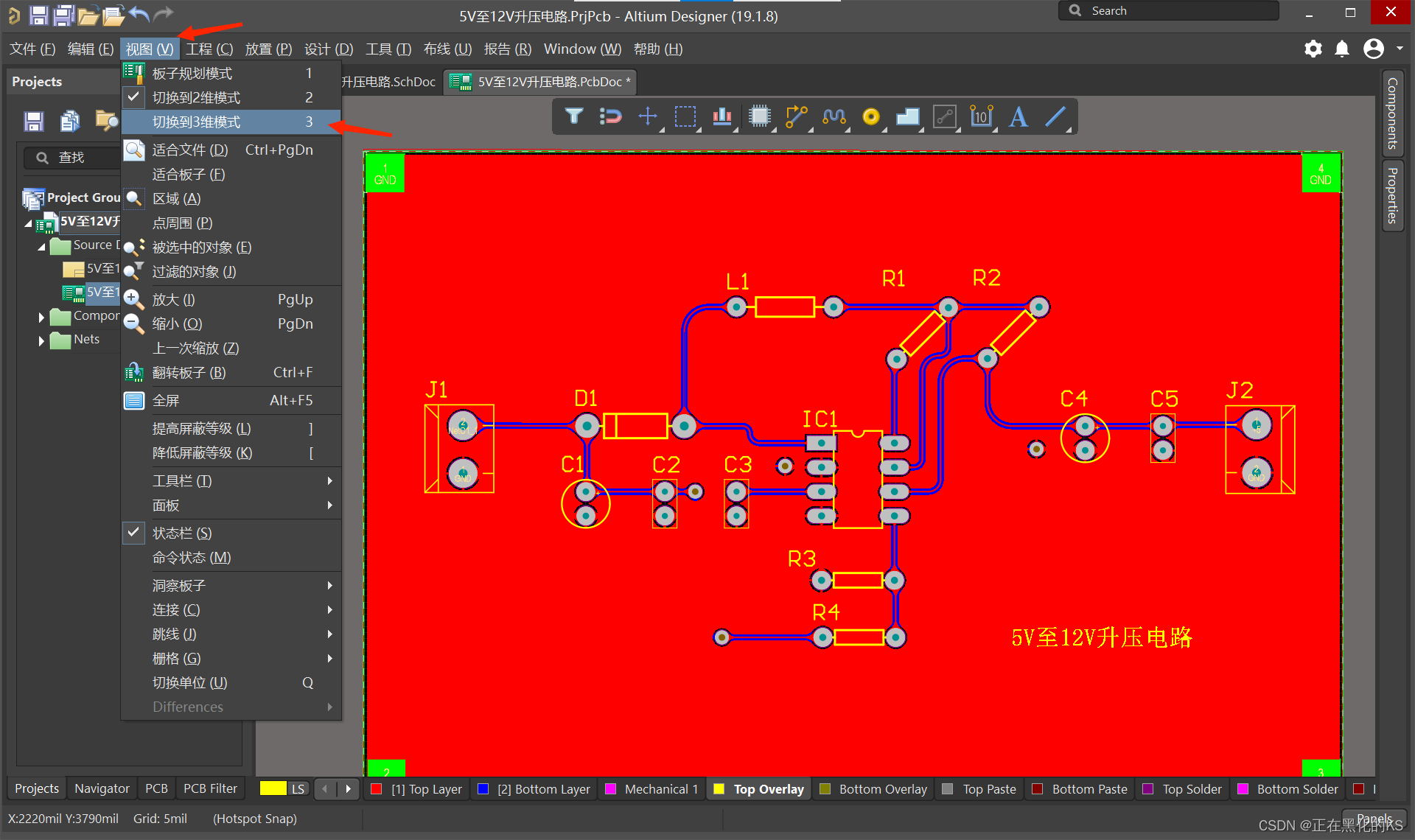

点击左上角的眼睛的标志，观察是否还有遗漏的走线没有连。

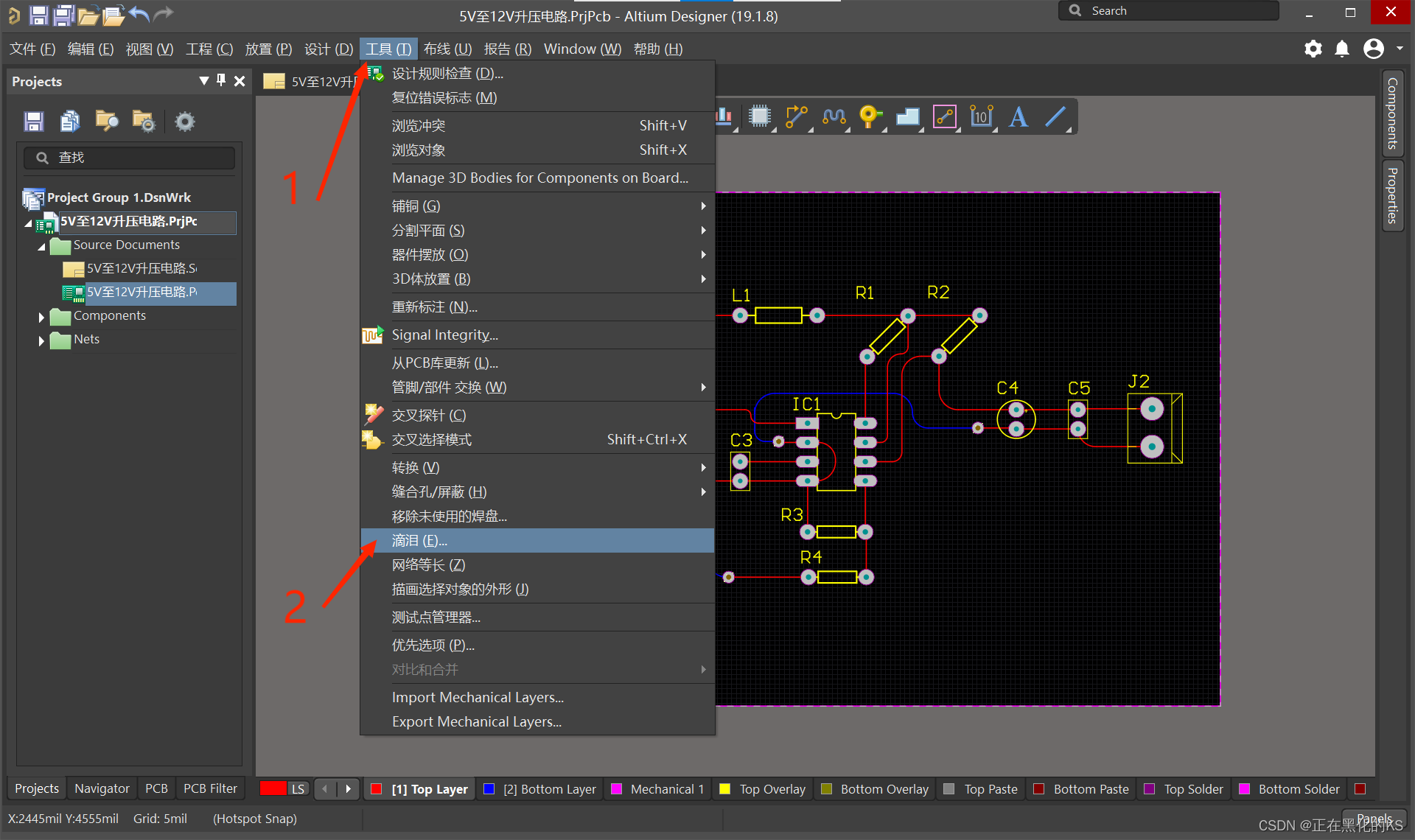

滴泪

铺铜

铺铜可以使板子抗干扰能力更强，增加板子的机械强度。

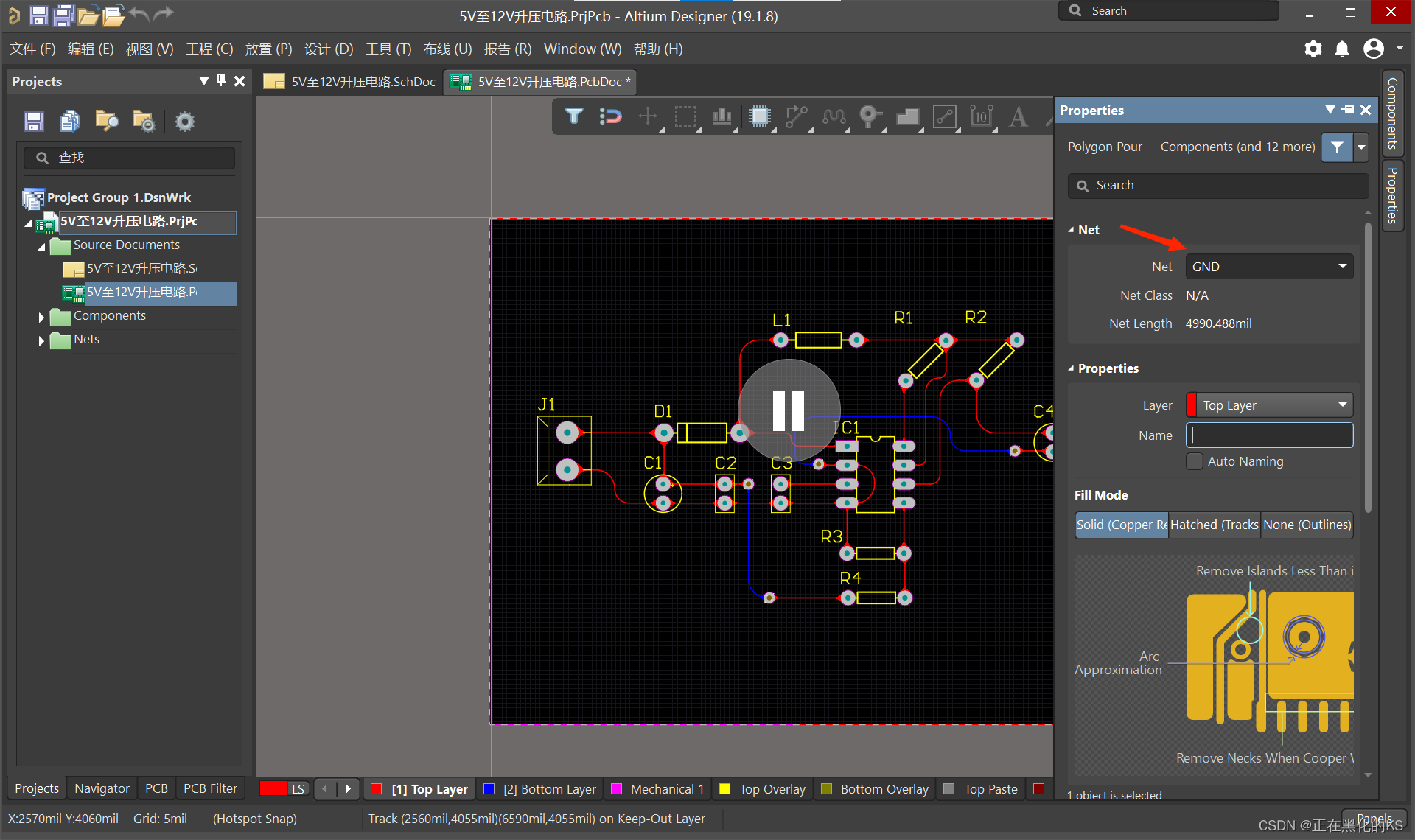

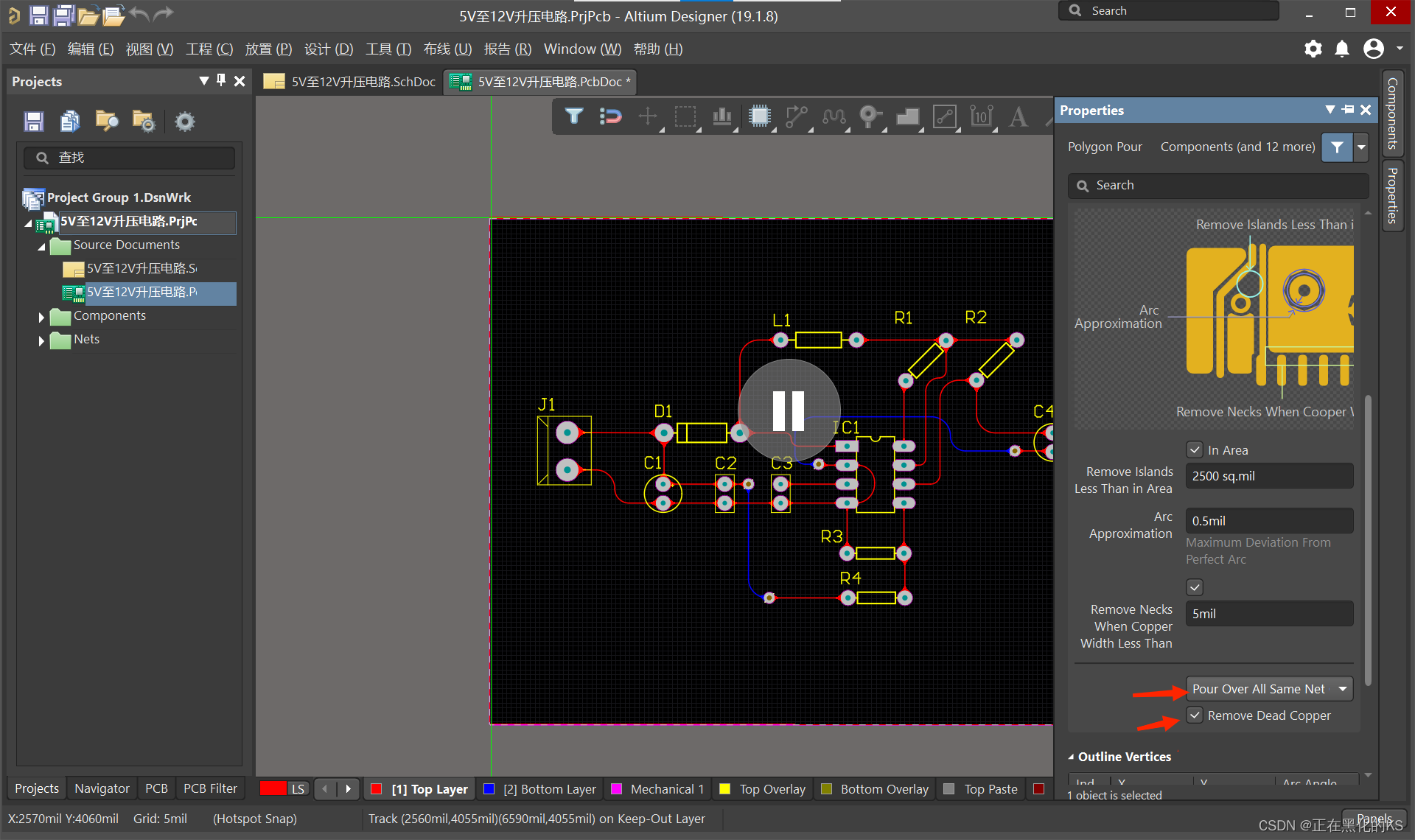

在工具栏中找到铺铜，点击板子任意一个角，点Tab键，弹出铺铜属性栏，在Net中选择GND网络，下方选择去除死铜。

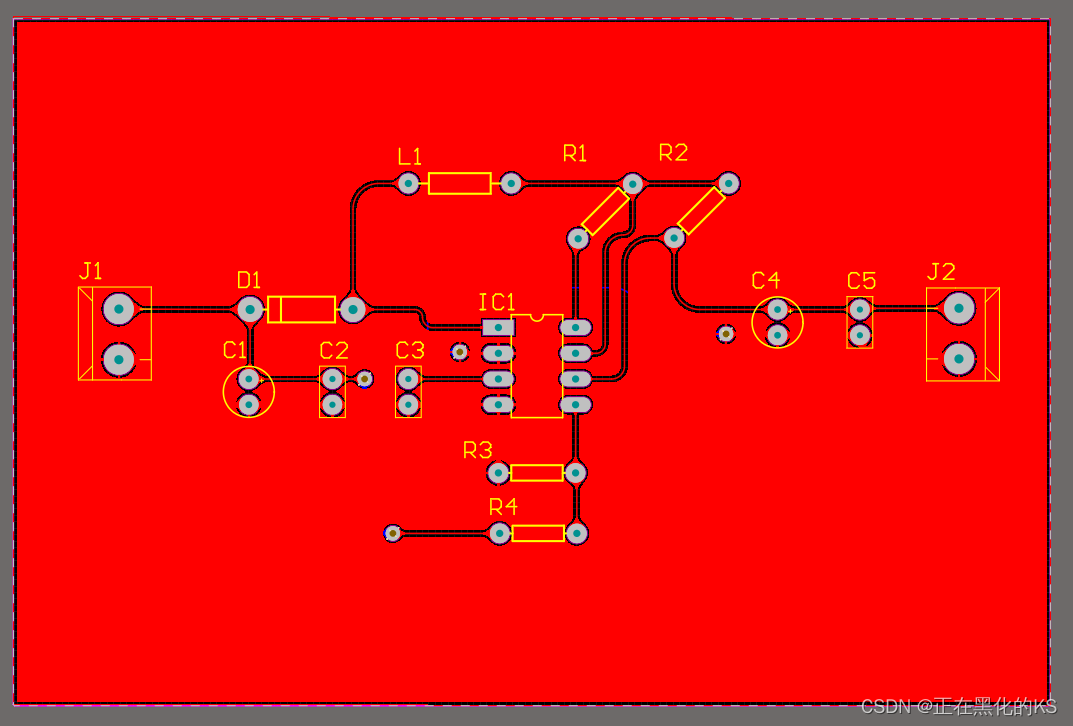

之后点暂停键回到PCB板上，将线绕PCB板一周即铺铜成功，结果图应类似如下。

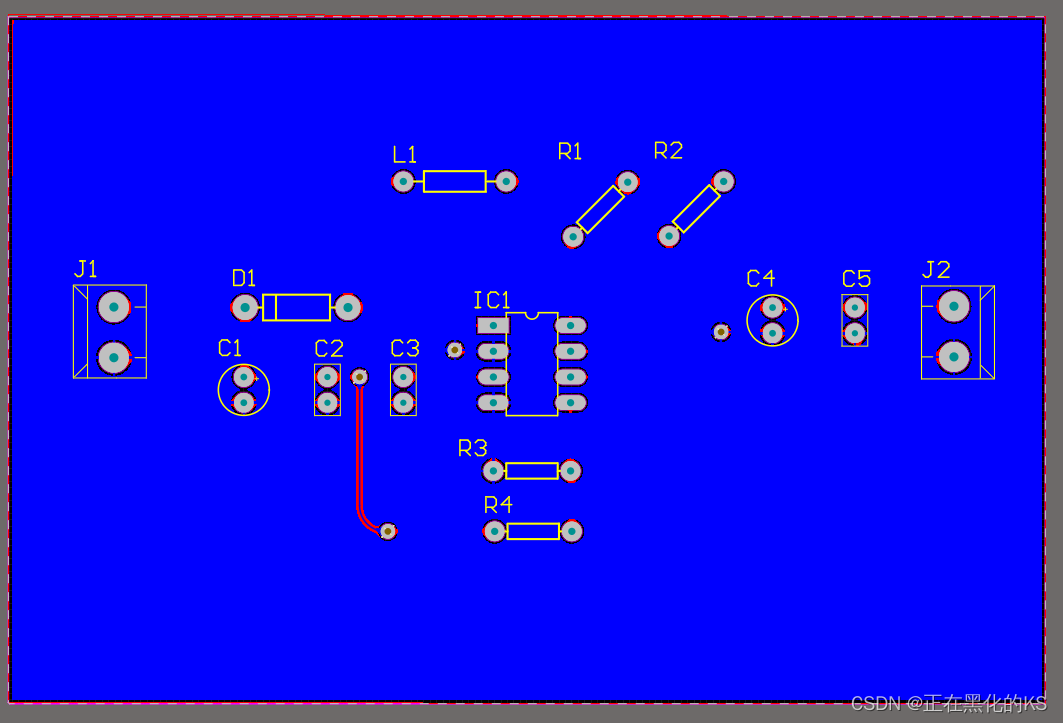

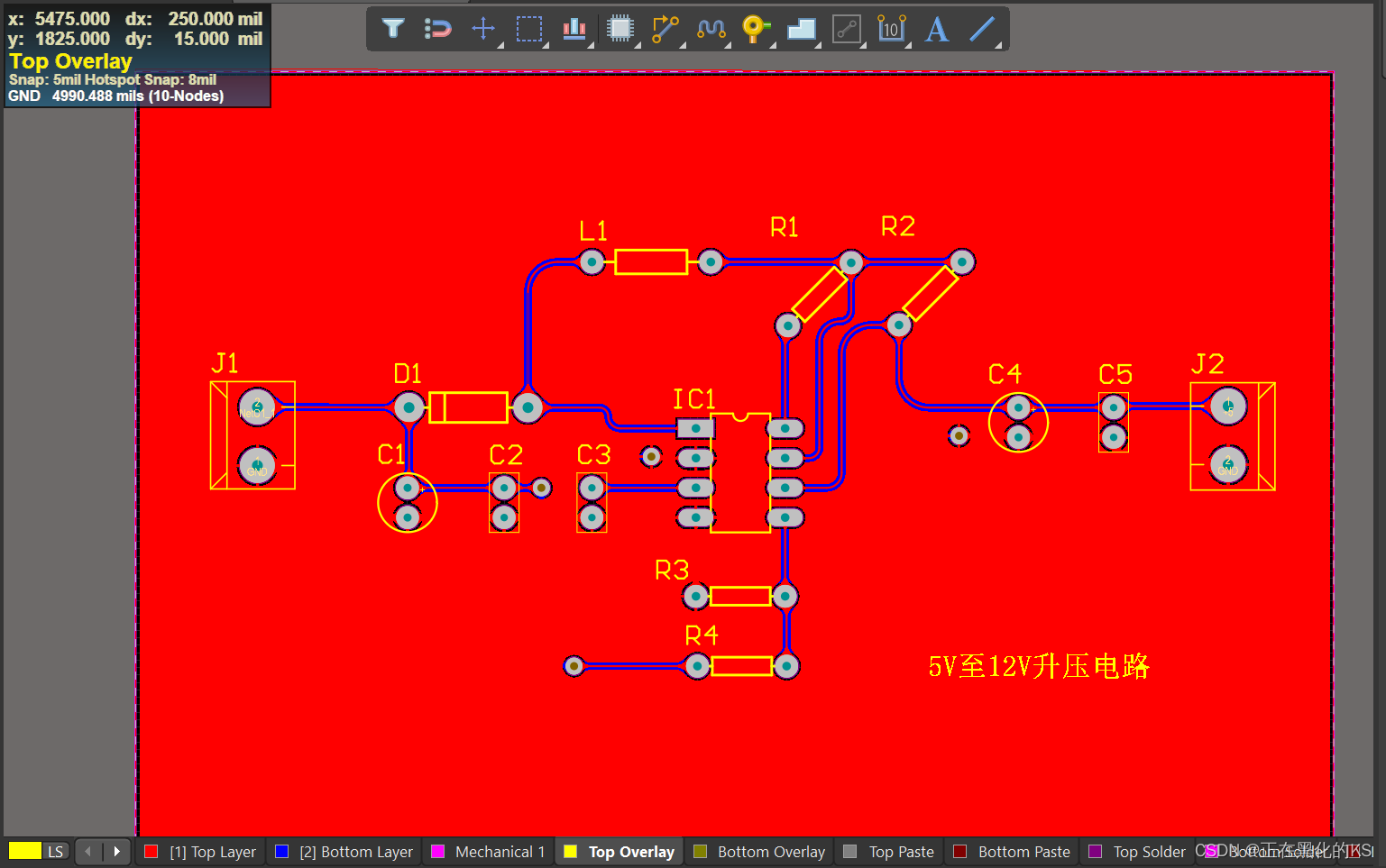

在Bottom层进行同样的操作，结果图类似如下。

我们之前设的安全距离是8mil，这个距离可能会导致毛刺进而引发短路，因此我们可以增大安全距离到20mil。将安全距离增大后，可能会出现一些元器件变成绿色，这是因为它们之间的距离小于了安全距离。解决方法参考 Altium Designer (AD) 元器件出现绿色叉叉报错的解决办法_正在黑化的KS的博客-CSDN博客

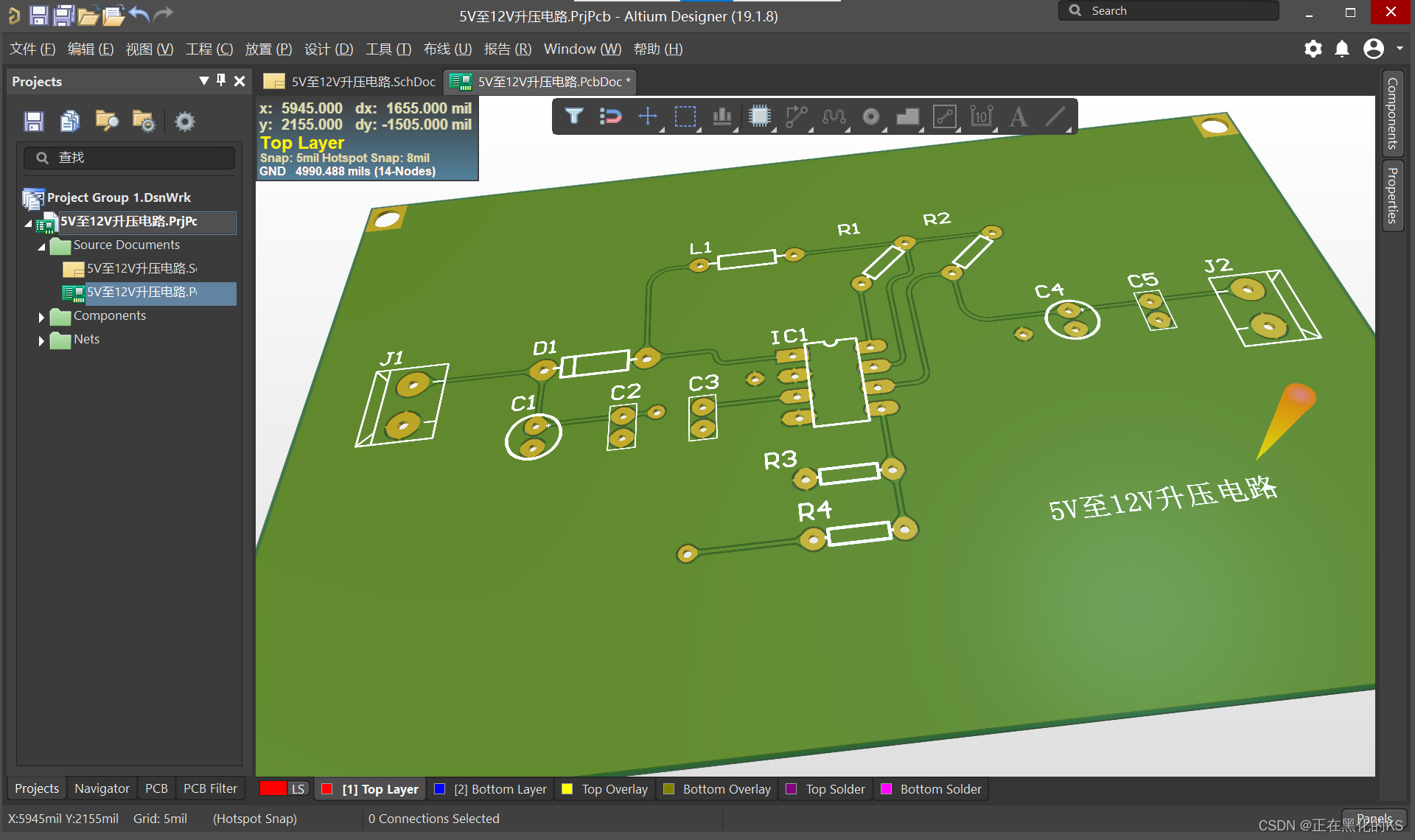

添加字符

在下方选择Top Overlay层，这层不含电器属性因此不会导电，在工具栏选择“放置字符串”，在空白位置放置并双击编辑即可。

放置定位孔

PCB的定位孔是在设计电路板时留出的一些孔洞，用来确定电路板的物理位置和方向，方便与其他零部件对齐和组装。通常，定位孔位于电路板的四个角落和中心位置。在实际应用中，定位孔可以用螺丝或插销来固定电路板，以确保电路板与其他零部件的位置对齐，从而保证整个系统的可靠性和稳定性。

在工具栏找到焊盘，摁Tab键进入Property进行编辑，Designator写1，Layer选择Multi-Layer层。大小和形状根据自己的需求来。
