Cisco ASR 9000 系列路由器是为运营商以太网网络设计的模块化聚合服务路由器。它们具有模块化硬件架构，包括路由交换处理器（RSP）、路由处理器（RP）及支持不同功能的线路卡等。

一、ASR9K 机箱型号

Cisco ASR 9001 Router
Cisco ASR 9001-S Router
Cisco ASR 9010 Router
Cisco ASR 9006 Router
Cisco ASR 9904 Router
Cisco ASR 9906 Router
Cisco ASR 9910 Router
Cisco ASR 9922 Router
Cisco ASR 9912 Router

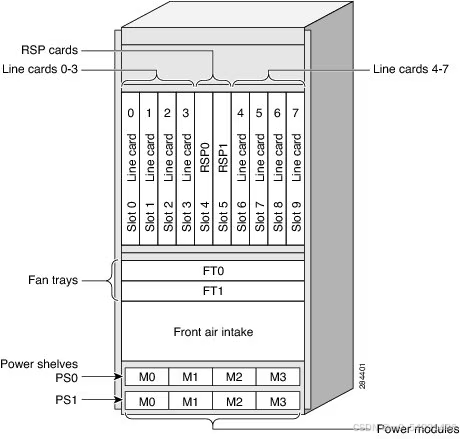

二、ASR9010 硬件架构

RSP

ASR 9006/9010 的两块 RSP 集成了两大主要功能：路由处理器和交换矩阵。

路由处理器（Route Processor）：传统路由器功能在 RSP 的 CPU 上运行，包括各种路由协议（如 OSPF、BGP、LDP、RSVP 等）以及管理功能（如 Telnet 或 SSH 服务器、SNMP、XML 等）。
交换矩阵（Switch Fabric）：RSP 中的 “S” 即指交换矩阵，在不同线路卡间传输 "中转" 数据包，不承担软件层面的转发处理。

在 ASR 9900 系列机箱或某些 CRS 平台上，交换结构由专用的 Fabric 卡提供。RSP 卡上不含交换矩阵仅作路由处理器使用，则称为 RP。

RP/0/RSP1/CPU0 输出解释

RP/0/RSP0/CPU0:router(admin)#show redundancy
Redundancy information for node 0/RSP0/CPU0:
==========================================
Node 0/RSP0/CPU0 is in ACTIVE role     <<<
Node Redundancy Partner (0/RSP1/CPU0) is in STANDBY role
Standby node in 0/RSP1/CPU0 is ready
Standby node in 0/RSP1/CPU0 is NSR-ready
Node 0/RSP0/CPU0 is in process group PRIMARY role
Process Redundancy Partner (0/RSP1/CPU0) is in BACKUP role
Backup node in 0/RSP1/CPU0 is ready
Backup node in 0/RSP1/CPU0 is NSR-ready

RP: route processor 引擎

0：表示机架编号（Rack 0），适用于多机架系统。IOS XR系列有一些多机箱路由器，它们有多个线路卡机箱和多个交换矩阵机箱。ASR9K 设备只有背靠背集群，所以线路卡机箱只能是 0 或 1。

RSP1：指 “Route Switch Processor” 插槽 1，即第 2 个 RSP 插槽。第一个引擎是 RSP0。

CPU0：第一个 CPU 实例，在 ASR9K 设备上始终是 CPU0。在 CRS 上，有一些配备两个 CPU 模块的分布式路由处理器，被称为 CPU0 和 CPU1。

三、软件镜像

ASR9K 支持 32 位和 64 位操作系统，64 位 IOS XR 操作系统自版本 6.1.1 起引入。绝大多数服务提供商已迁移至 64 位 IOS XR 环境，原因包括：

更高的性能和可扩展性：满足 5G、云计算等新兴技术对网络性能的高要求。
支持现代化功能：如遥测（Telemetry）、模型驱动的可编程性（Model-Driven Programmability）和应用托管（Application Hosting）。
简化的运维流程：模块化的软件包管理和灵活的升级机制降低了维护成本和系统中断风险

软件包管理与升级

32 位系统：使用 PIE（Package Installation Envelope）格式的软件包，升级过程较为复杂。
64 位系统：采用 RPM（Red Hat Package Manager）格式的软件包，支持模块化升级和灵活的 Golden ISO（GISO）安装，简化了维护和升级流程。

64 bit 镜像

Migration Guide for Cisco ASR 9000 Series Routers - Migrating to IOS XR 64-bit OS [Cisco ASR 9000 Series Aggregation Services Routers] - Cisco

ASR9K-x64-iosxr-px-7.11.2.tar
ASR9K-x64-iosxr-px-k9-7.11.1.tar
asr9k-mini-x64-migrate_to_eXR.tar-7.11.1         //支持从 32 位环境迁移到 64 位

32 bit 镜像

与 64 位镜像文件名中常见的 x64 或 x86_64 不同，32 位镜像文件名中通常不包含 “x64” 标识。

ASR9000-iosxr-k9-3.9.2.tar
ASR9K-iosxr-px-k9-5.3.4.tar

四、硬件故障排查

Interface and Hardware Component Configuration Guide for Cisco ASR 9000 Series Routers, IOS XR Release 24.1.x, 24.2.x, 24.3.x, and 24.4.x - Managing Router Hardware [Cisco ASR 9000 Series Aggregation Services Routers] - Cisco
