ViT论文笔记：AN IMAGE IS WORTH 16X16 WORDS: TRANSFORMERS FOR IMAGE RECOGNITION AT SCALE

前言

讲得超级好的论文讲解：ViT论文逐段精读【论文精读】

介绍

Transformer在NLP的大火，让CV的人坐不住，就想拿过来大展身手。本文的Vision Transformer（ViT）借鉴了Transformer和BERT，在图片分类得到了很不错的效果。
ViT 将图片分为大小为 $16\times 16$ 的n个patches，再将它们展开成一维向量（对应于NLP中word的one-hot embedding），这样子输入就是一个由一维向量组成的序列，就可以完全匹配Transformer输入的样子了。详细操作后面讲。

相关工作

ViT并不是第一个把Transformer用在计算机视觉上的工作。
有把CNN与self-attention结合的：比如将CNN后的feature map输入transformer的，每个像素对应序列的一个位置（之所以不输入原图像，是因为这样处理生成的序列长度是$n^2$级别的，再用transfomer处理的话参数量和时间复杂度惊人，所以先用CNN把图像缩小一下）。但是这些工作需要复杂的工程来进行硬件加速，而ViT不需要，因为Transformer的硬件加速已经很成熟了。

也有像ViT一样直接使用Transformer的：论文指出有20年的一篇论文跟ViT的思路基本一样，只不过它使用的是 $2\times 2$ 的patch，而ViT使用的是 $16\times 16$ 的。patch越小，图片对应的序列就越长，花费时间和内存就越大。所以之前的工作不能处理高分辨率的图片，而ViT可以。

基本框架

从流程图可以看出，基本上就是Transformer的架构，所以也可以非常容易地把Transformer的实现直接拿过来用。

首先，将图片分为 $16\times 16$ 的patches，再将patches展开成为一维向量。用公式表示就是：假设原图为 $x\in R^{H\times W\times C}$，把它分成N个patches后展开成N个一维向量 $x_p\in R^{N\times (P^2\cdot C)}$，其中 $N=HW/P^2$。

接着将这N个向量输入一个embedding层，线性映射为N个维度为D的patch embedding $x_{p}E\in R^{N\times D}$。

Transformer输出N个向量，用哪个向量来进行最后的分类呢？这里ViT模仿BERT，在patches embddings $x_{p}E$ 前面加一个可学习的[CLS] token $x_{class}=z_0^0$（就是流程图中0号位置的*）。最后用Transformer输出的第一个向量 $z_L^0$ 输入分类器中进行分类。

模仿BERT，还得加上一个可学习的表示位置信息的一维的 positional embeddings。
（这里论文做了实验，证明用一维的，二维的，相对的positional embedding的效果都差不多，就直接用了跟Transformer一样的了。）

输入Transformer encoder后，将输出的第一个向量送入分类器中得到分类结果。这里的分类器是一个包含一个隐藏层的MLP。
（以往图片的分类方法都是GAP/global average pooling：就是最后输出的每一个通道进行一次平均池化，得到一个维度为通道数的向量输入分类器。论文做了实验，证明这种方法也行，两者取了适合的学习率效果是没差的，为了模仿BERT，就还是使用了加token的方法。）

用公式表示全过程就是：

Inductive bias（归纳偏置）

CNN本身有着一些图像的先验知识：局部性（locality）、平移不变性（translation equivalence）、two-dimensional neighborhood structure。而在ViT中，除了MLP层有局部性和平移不变性，其他部分比如self-attention是全局性的；而且最开始切割图像成patches时已经破坏了图像的two-dimensional neighborhood structure；而且positional embeddings也没有关于2D位置的信息。

正因为没有这些先验知识 / 归纳偏置，ViT必须从头开始学习这些知识，导致ViT在中小数据集预训练后的表现并没有 ResNet-like 的 CNN 表现好。不过在大型数据集预训练后效果就很好，也比CNN花费更少的时间，相对训练更"便宜"（注意是相对，模型还是很大的）。

论文也做实验来说明了这个情况。（在中小型数据集ResNet还是很强啊！）

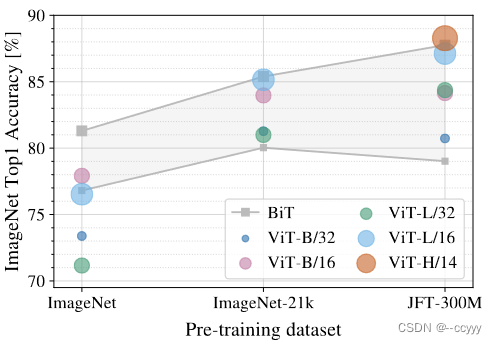

论文选取JFT(303M images)、ImageNet-21k(14M images)、ImageNet-1k(1.3M images)作为大、中、小数据集，用它们进行预训练后比较分类准确度。

可以看到在小型数据集，ViT没有任何优势；在中型数据集，ViT和CNN水平相当；在大型数据集，ViT总算是占了点优势。

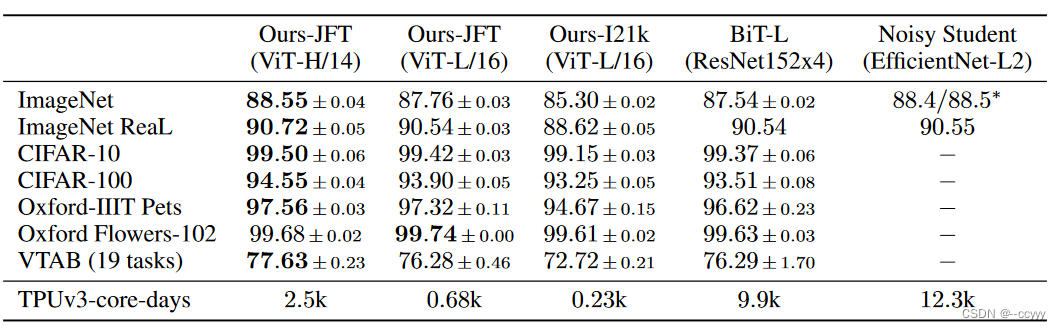

论文还做了实验来体现ViT在训练速度上的优越性。

从上面表最后一行可以看出，在准确度差不多的情况下，最大的ViT用一张TPUv3训练“只需要”2500天，而训练BiT-L要9900天，可见ViT真的训练得很快啊！

（上图的Hybrid指的是用CNN得到feature map后再输入ViT。）
从上图可以看出，在相同的计算次数下，ViT的分类准确度是高于CNN的。而且在较小的model中，hybrid的准确度是高于ViT的，说明CNN加入的一些归纳偏置确实有帮助到ViT；但到更大的模型时，CNN的帮助也就没那么明显了，这说明在大型模型大型数据面前，什么归纳偏置都不是事！大不了我ViT重新学！
还有就是随着模型变大，ViT的性能并没有要饱和的意思，也就是模型再大它还能更好。（其实图中的ResNet也是没有饱和的迹象）

更高的分辨率

当图像分辨率变大时，输入Transformer encoder的序列就变长了，这时候前面学到的positional embedding可能就没那么有效了。论文采取的是在预训练好的positional embedding进行 2D插值。

还有一些实验

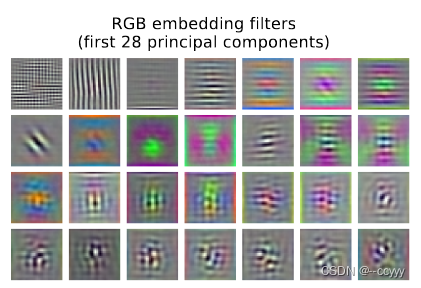

论文画出了ViT最前面对patches做embedding时的线性矩阵，看起来跟CNN的卷积核很像，确实学到了一些纹理之类的东西：

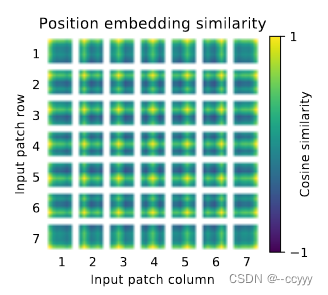

论文还计算了每个postional embedding之间的相似性，从图中可以看出：在相同行 / 列的patches的positional embeddings是相似的：

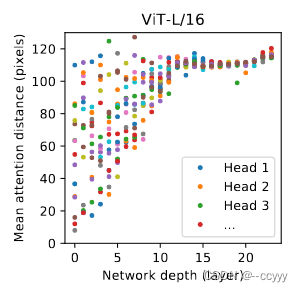

论文画出了随着层数增加，每个head的关注的图像的位置之间的平均最远距离。从图中可以看出，一开始在较浅的层数时，有些heads关注全局的信息，有些heads关注局部的信息；随着网络的深入，heads越来越关注的是全局的语义信息了。这跟CNN是类似的：

论文在图上标出了注意力机制注意到的东西，我理解的论文写的标注方法是：先计算每一层所有heads的平均的attention weights，再把每一层的平均attention weights乘起来，最后乘以patches再拼起来。从图上可以看出注意力机制真的注意到了图上与分类有关的东西：

self-supervision：
在NLP，Transformer在自监督学习方面表现得很好。NLP自监督学习的任务有：masked language modeling（就是挖掉词然后预测）。ViT模仿这个创了一个自监督学习任务：masked patch prediction for self-supervision（就是遮掉一部分图然后来生成完整的图），实验效果不错，但是没有达到监督预训练的效果。论文认为这是个发展的方向。

总结

ViT用尽量少的改动将Transformer搬到了CV这边，在大型数据集预训练后克服了缺少归纳偏置的缺陷，取得了很好的效果，预训练的花费也相对“少”。
