OSG/C++ 实现GPU加速计算计算的详细步骤

原创于 2025-11-03 18:51:34 发布 · 993 阅读

7 ·

CC 4.0 BY-SA版权

文章标签：

#c++ #数码相机 #开发语言

在这里插入图片描述

阶段一：深度图生成（Depth Map Generation）

您提到您已经完成了这一步，但为了完整性，我们简要回顾关键点。

创建深度纹理（Depth Texture）:

osg::ref_ptr<osg::Texture2D> depthTexture = new osg::Texture2D;
depthTexture->setTextureSize(MAP_WIDTH, MAP_HEIGHT);
depthTexture->setInternalFormat(GL_DEPTH_COMPONENT32); // 确保高精度
depthTexture->setFilter(osg::Texture::MIN_FILTER, osg::Texture::NEAREST);
depthTexture->setFilter(osg::Texture::MAG_FILTER, osg::Texture::NEAREST);

设置正交相机（Orthographic Camera for RTT）：

osg::ref_ptr<osg::Camera> depthCamera = new osg::Camera;
// 1. 设置 RTT
depthCamera->setRenderTargetImplementation(osg::Camera::FRAME_BUFFER_OBJECT);
depthCamera->attach(osg::Camera::DEPTH_BUFFER, depthTexture.get());
depthCamera->setClearMask(GL_DEPTH_BUFFER_BIT);
depthCamera->setClearDepth(1.0);
// 2. 设置视口和投影矩阵
depthCamera->setViewport(0, 0, MAP_WIDTH, MAP_HEIGHT);
// 假设您的场景范围是 [MinX, MaxX], [MinY, MaxY], [MinZ, MaxZ]
depthCamera->setProjectionMatrixAsOrtho(MinX, MaxX, MinY, MaxY, NearZ, FarZ);
// 3. 设置视图矩阵 (例如，向下看)
depthCamera->setViewMatrixAsLookAt(Center_Pos + osg::Vec3(0, 0, LookAt_Distance), Center_Pos, osg::Vec3(0, 1, 0)); // 假设Z轴是向上

// 4. 将场景根节点添加到深度相机
depthCamera->addChild(sceneRoot.get());

获取矩阵：

osg::Matrix VPMXt = depthCamera->getProjectionMatrix() * depthCamera->getViewMatrix();
osg::Matrix IVPMX = osg::Matrix::inverse(VPMXt);

阶段二：高程计算（Elevation Calculation）

此阶段使用 GPU 计算，并将结果渲染到一个浮点纹理（即高程图）。

创建高程输出纹理（Elevation Output Texture）：

使用浮点格式存储高程值，以保留精度。

osg::ref_ptr<osg::Texture2D> elevationTexture = new osg::Texture2D;
elevationTexture->setTextureSize(MAP_WIDTH, MAP_HEIGHT);
elevationTexture->setInternalFormat(GL_R32F); // 单通道32位浮点数，存储高程
elevationTexture->setFilter(osg::Texture::MIN_FILTER, osg::Texture::NEAREST);
elevationTexture->setFilter(osg::Texture::MAG_FILTER, osg::Texture::NEAREST);

创建全屏四边形（Full-Screen Quad）：

用于触发片元着色器在每个像素上运行。

osg::ref_ptr<osg::Geometry> quad = osg::createTexturedQuadGeometry(
    osg::Vec3(-1.0f, -1.0f, 0.0f), osg::Vec3(2.0f, 0.0f, 0.0f), osg::Vec3(0.0f, 2.0f, 0.0f)
);

创建高程计算相机（Elevation Compute Camera）：

这个相机用于渲染 Quad 并将结果输出到 elevationTexture。

osg::ref_ptr<osg::Camera> computeCamera = new osg::Camera;
// 1. 设置 RTT
computeCamera->setRenderTargetImplementation(osg::Camera::FRAME_BUFFER_OBJECT);
computeCamera->attach(osg::Camera::COLOR_BUFFER0, elevationTexture.get()); // 挂载到颜色附件0
computeCamera->setClearMask(GL_COLOR_BUFFER_BIT);
computeCamera->setClearColor(osg::Vec4(0.0f, 0.0f, 0.0f, 0.0f));

// 2. 设置为2D正交投影（绘制全屏Quad）
computeCamera->setReferenceFrame(osg::Camera::ABSOLUTE_RF);
computeCamera->setProjectionMatrix(osg::Matrix::identity());
computeCamera->setViewMatrix(osg::Matrix::identity());
computeCamera->setViewport(0, 0, MAP_WIDTH, MAP_HEIGHT);

// 3. 渲染设置
computeCamera->setRenderOrder(osg::Camera::POST_RENDER); // 确保在场景渲染后执行
computeCamera->setCullMask(~0); // 始终渲染
computeCamera->setCullingActive(false);

// 4. 添加 Quad
osg::ref_ptr<osg::Geode> geode = new osg::Geode;
geode->addDrawable(quad.get());
computeCamera->addChild(geode.get());

编写和应用着色器：

A. GLSL 代码

Vertex Shader (vertex.glsl):

#version 330 core
in vec4 osg_Vertex;
out vec2 v_uv;

void main() {
    gl_Position = osg_Vertex;
    // Quad 坐标 [-1, 1] -> 纹理坐标 [0, 1]
    v_uv = osg_Vertex.xy * 0.5 + 0.5;
}

Fragment Shader (fragment.glsl)： 核心反投影逻辑

#version 330 core
in vec2 v_uv;
uniform sampler2D DepthTexture; // 深度图纹理 (来自阶段一)
uniform mat4 IVPMX;             // 正交相机逆VP矩阵 (来自阶段一)

layout(location = 0) out vec4 finalElevation;

void main() {
    // 1. 采样深度值 [0, 1]
    float depth = texture(DepthTexture, v_uv).r;

    // 2. 构造 NDC 坐标 [-1, 1]
    vec4 ndc_coord = vec4(
        v_uv.x * 2.0 - 1.0, // X_NDC: [-1, 1]
        v_uv.y * 2.0 - 1.0, // Y_NDC: [-1, 1]
        depth * 2.0 - 1.0,  // Z_NDC: [-1, 1]
        1.0
    );

    // 3. 反投影到世界坐标 (World Coordinates)
    vec4 world_coord = IVPMX * ndc_coord;

    // 4. 执行透视除法（正交投影的 w 通常是 1.0，但保留以确保正确性）
    world_coord /= world_coord.w;

    // 5. 提取高程（假设场景中 Y 轴代表高程）
    float elevation = world_coord.y;

    // 6. 输出高程值到颜色附件0的R通道
    // 因为输出纹理是 GL_R32F，它只会使用 R 通道。
    finalElevation = vec4(elevation, 0.0, 0.0, 1.0);
}

B. C++ 中设置 osg::Program 和 Uniforms：

osg::ref_ptr<osg::Program> program = new osg::Program;
program->addShader(osg::Shader::readShaderFile(osg::Shader::VERTEX, "vertex.glsl"));
program->addShader(osg::Shader::readShaderFile(osg::Shader::FRAGMENT, "fragment.glsl"));

osg::ref_ptr<osg::StateSet> stateset = quad->getOrCreateStateSet();
stateset->setAttributeAndModes(program.get(), osg::StateAttribute::ON);

// 传递 Uniform 数据
// 传递 IVPMX 矩阵
stateset->addUniform(new osg::Uniform("IVPMX", IVPMX));

// 传递深度纹理
stateset->setTextureAttributeAndModes(0, depthTexture.get(), osg::StateAttribute::ON);
stateset->addUniform(new osg::Uniform("DepthTexture", 0)); // 绑定到纹理单元 0

// 禁用光照等，确保只运行着色器
stateset->setMode(GL_LIGHTING, osg::StateAttribute::OFF);
stateset->setMode(GL_DEPTH_TEST, osg::StateAttribute::OFF);

阶段三：结果提取与输出（Extraction and Output）

渲染完成后，高程值已经存储在 elevationTexture 中。

从纹理中读取数据：

osg::ref_ptr<osg::Image> elevationImage = new osg::Image;
// 从 computeCamera 的 FBO 读取像素到 Image 对象
elevationImage->readPixels(0, 0, MAP_WIDTH, MAP_HEIGHT, GL_RED, GL_FLOAT);

// 检查读取是否成功
if (elevationImage->valid()) {
    // 获取高程数据指针 (float*)
    const float* elevationData = reinterpret_cast<const float*>(elevationImage->getDataPointer());

    // 此时，elevationData 包含了所有 MAP_WIDTH * MAP_HEIGHT 个高程值。
    // elevationData[i + j * MAP_WIDTH] 就是 (i, j) 坐标的高程。

    // ... 在此进行 CPU 端的进一步处理 ...
}

保存高程图（可选）：

如果您想将高程图保存为文件（例如 GeoTIFF 或简单的 TIFF），OSG 的 osgDB::writeImageFile 可以保存图像，但可能不支持直接保存 GL_FLOAT 格式的 TIFF。您可能需要：

方法一 (推荐): 将浮点高程数据写入专门支持高程数据的格式（如 TIFF/GeoTIFF，需要使用第三方库如 GDAL）。
方法二 (调试/可视化): 将浮点高程值重新映射到 8 位或 16 位整数范围，然后使用 OSG 保存为 PNG/TIFF。

示例：将数据保存为 PNG (灰度可视化)

// 仅用于可视化，将浮点高程归一化到 [0, 255]
osg::ref_ptr<osg::Image> normalizedImage = new osg::Image;
normalizedImage->allocateImage(MAP_WIDTH, MAP_HEIGHT, 1, GL_RED, GL_UNSIGNED_BYTE);
unsigned char* data = normalizedImage->getDataPointer();

// 假设您已经计算了 minElevation 和 maxElevation
float minEle = /* ... */;
float maxEle = /* ... */;
float range = maxEle - minEle;

for (int i = 0; i < MAP_WIDTH * MAP_HEIGHT; ++i) {
    float normalized = (elevationData[i] - minEle) / range;
    data[i] = (unsigned char)(normalized * 255.0f);
}

osgDB::writeImageFile(*normalizedImage, "elevation_map_vis.png");

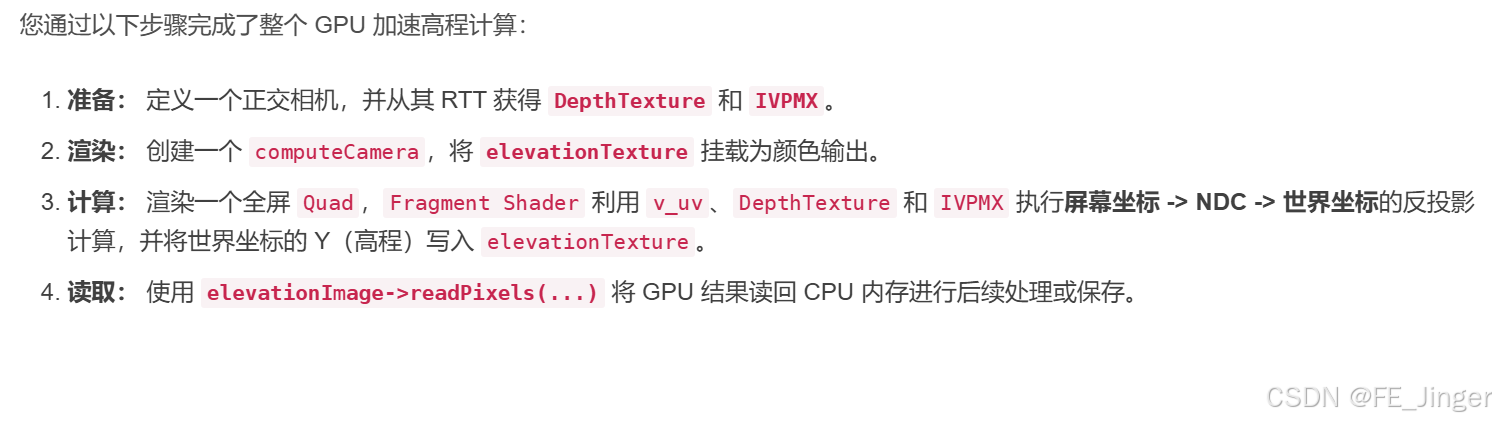

总结

您通过以下步骤完成了整个 GPU 加速高程计算：

准备： 定义一个正交相机，并从其 RTT 获得 DepthTexture 和 IVPMX。
渲染： 创建一个 computeCamera，将 elevationTexture 挂载为颜色输出。
计算： 渲染一个全屏 Quad，Fragment Shader 利用 v_uv、DepthTexture 和 IVPMX 执行屏幕坐标 -> NDC -> 世界坐标的反投影计算，并将世界坐标的 Y（高程）写入 elevationTexture。
读取： 使用 elevationImage->readPixels(...) 将 GPU 结果读回 CPU 内存进行后续处理或保存。
