基于物联网的智能家居控制系统设计

摘 要

智能家居，一种以住宅为平台，利用综合布线技术，网络通讯技术，安防技术，自动化控制技术，以及语音控制技术，具有很高的学习价值，同时作文毕业设计也是不错的选择。

控制系统通讯方式及硬件的选择

对于家庭智能家居系统，通信范围较短，因此蓝牙或 WIFI 等较短距离通信方式可能更合适。在带宽需求上：系统需要传输大量数据，如需要选择具有较高带宽的通信方式，例如 Wi-Fi 或 4G/5G。在延迟和响应时间上：需要低延迟和快速响应时间的应用中，选择低延迟通信方式，如 WIFI 或 5G。以及在互操作性上：确保选择的通信方式能够与其他设备和系统进行互操作，以实现设备的互联互通。标准化通信方式通常更容易实现互操作性。综合考虑这些因素，WIFI 通信技术能够通过 2.4GHz 或者 5GHz 的无线电波实现电子设备传输数据、连接网络，在数据传输 速度、覆盖范围方面有很大的优势。并且现在 WIFI 网络覆盖范围广，可以随时接入无线信号，移动性强，已经普及到
千家万户，人们习惯于使用 WIFI 上网，WIFI 被人们接 受度更高，更加符合本系统对无线通信的要求

选型

WIFL 通讯模块

GE211 是机智云自研的定制化转接板，使用 ESP32-C3-WROOM-02 通讯模块，适用于白色智能家电等设备应用。转接板已经烧录了机智云连云的最新 GAgent 固件，所以不需要烧写任何软件就可以快速上手使用。GE211 板卡带有一个串口，把这个串口和家电设备的控制板串口相连接，由家电设备的控制板通过串口发送命令控制 GE211 的固件进行联网和绑定工作。

系统的中央处理器

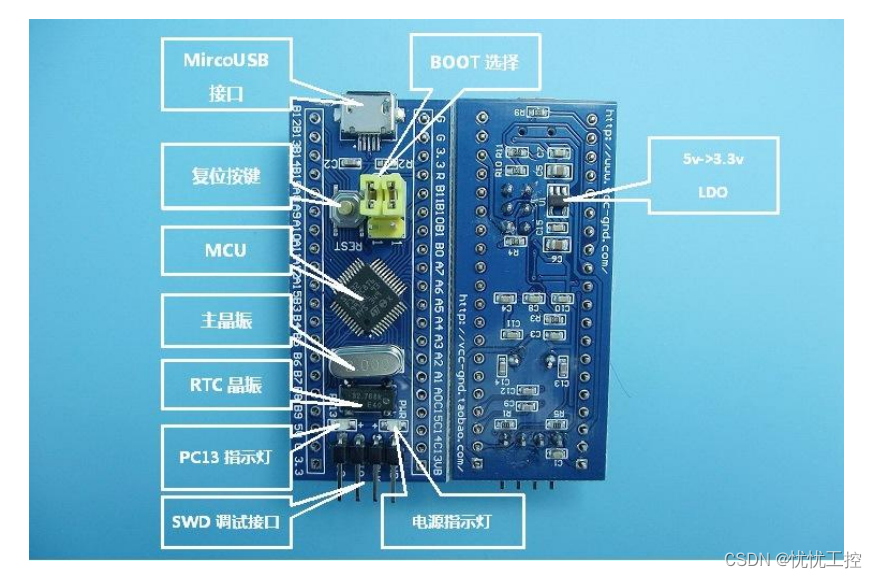

综合系统的需求以及市场上常见的 MCU，本系统选 STM32F103C8T6 最小系统开 发 板 ， 该 开 发 板 实 物 如 图 2.1.3 所 示 ， 此 款 开 发 板 搭 载 意 法 半 导 体STM32F103RCT6 作为核心芯片，此芯片经过多次升级，资源更加丰富，集成度更高，功能更强。该核心 芯片还包含 48K SRAM、256K FLASH 以及不同功能的定时器、DMA 控制器、12 位 ADC 和 12 位 DAC 以及通用接口等其他资源。

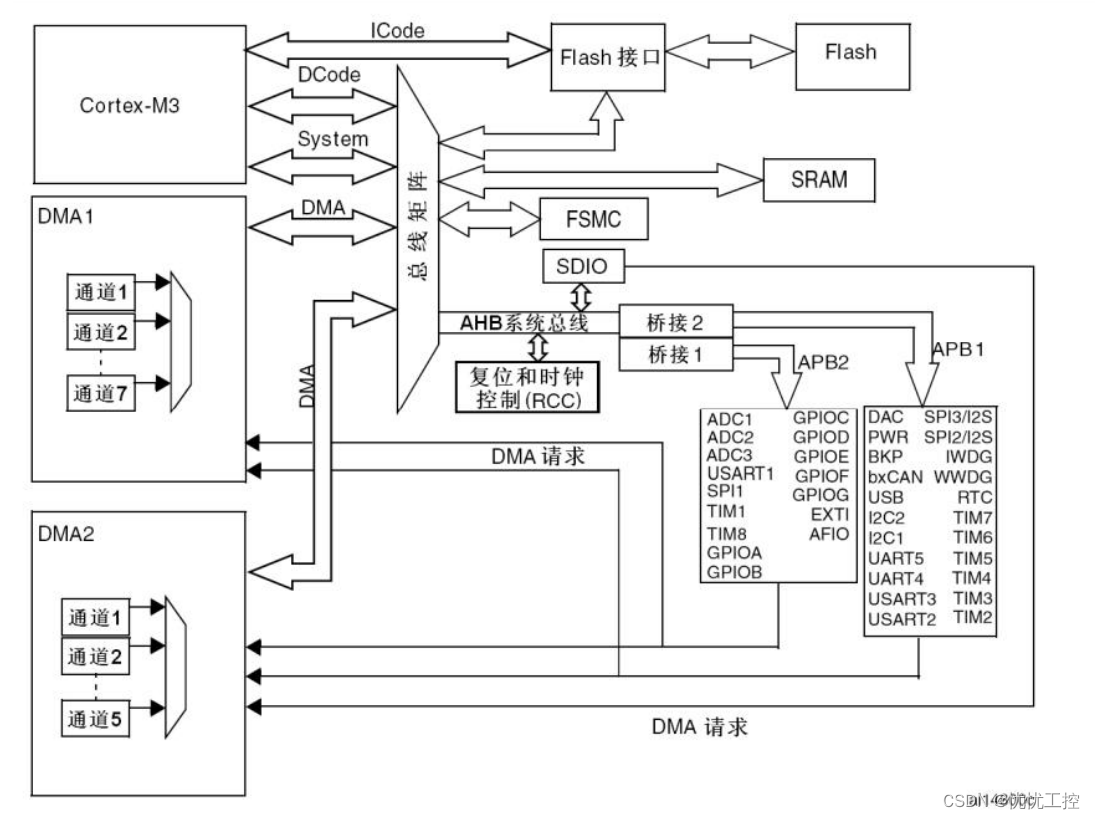

内核：STM32 系列采用了 ARM Cortex-M 内核，这是一种低功耗、高性能的 32位处理器内核。不同型号的 STM32 芯片配备了不同版本的 Cortex-M 内核，以满足不同应用需求。存储器：STM32 芯片内置了闪存和 RAM 存储器。闪存用于存储程序代码和常量数据，RAM 用于存储变量和堆栈。存储器的容量和类型取决于具体的芯片型号。外设：STM32 系列具有丰富的外设功能，包括通用输入输出（GPIO）、定时器、串行通信接口（USART、SPI、I2C 等）、模数转换器（ADC）、数字模拟转换器（DAC）、PWM 输出、中断控制器等。这些外设可以满足各种应用的需求，并且可以通过寄存器配置和编程来控制和使用。时钟和电源管理：STM32 芯片具有灵活的时钟和电源管理功能，可以通过配置时钟源、时钟分频器和电源模式来控制芯片的功耗和性能。此外，STM32 还支持多种低功耗模式，以延长电池寿命。中断和异常处理：STM32 芯片支持中断和异常处理机制，可以通过配置中断控制器和编写中断服务程序来处理外部事件和错误情况。中断和异常处理机制可以提高系统的实时性和可靠性。调试和编程：STM32 芯片支持多种调试和编程接口，包括 JTAG、SWD 和串口等。开发者可以使用调试器和编程器来调试和烧录程序代码，以及监视和分析系统运行状态

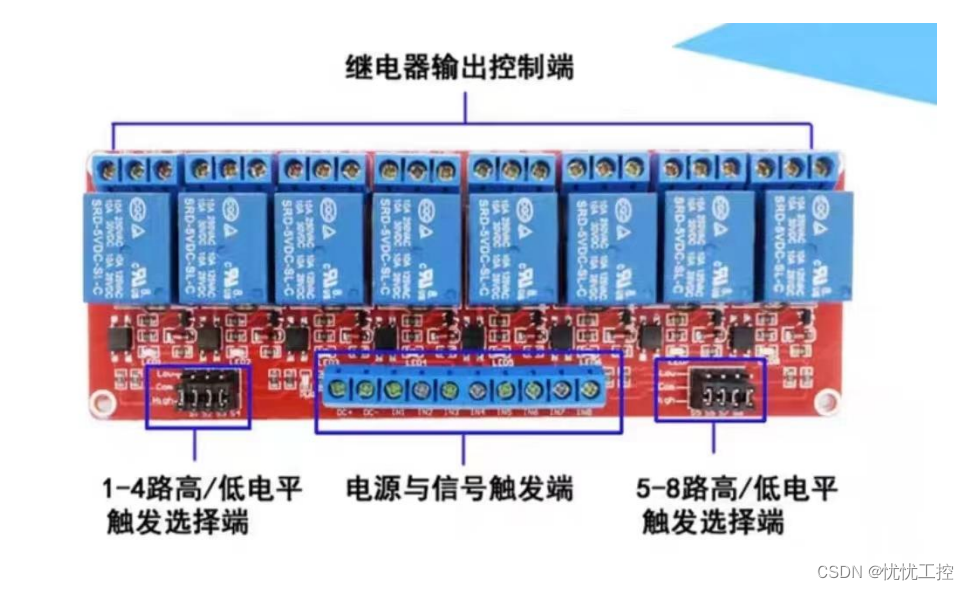

八路继电器模块

多路电路控制：最明显的作用是可以同时控制八个电路的通断。这在需要多个独立控制通断的应用中非常有用，如自动化系统、控制面板等

温湿度检测传感器
