RT1064 周期中断定时器简介

PIT模块是一组计时器，可用于引发中断和触发DMA通道。

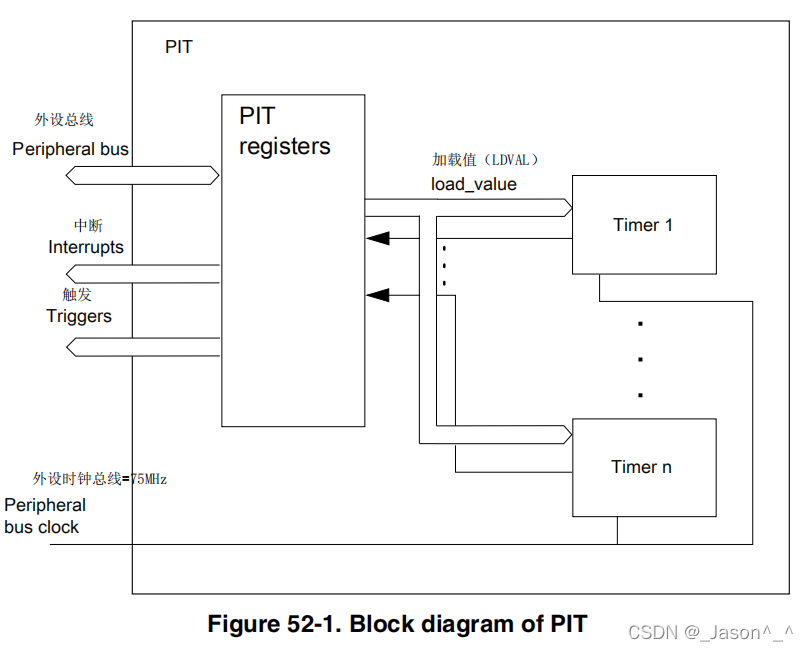

PIT定时器框图如下图所示：

在这里插入图片描述
PIT定时器内部有4个计数器（Timer0~Timer3）
PIT定时器功能包括：

32 位计数器（CNT），仅支持递减计数方式。
支持四个通道。
可以级联，实现超长定时（最长可组成 128 位定时器）。
支持中断/触发功能。

本次任务
我们主要使用 PIT 定时器来做周期性的中断应用，以 PIT 定时器通道 0 为例，一旦开启 PIT 时钟（MCR[MDIS]=0），并使能通道 0 的计数（TCTRLx[TEN]=1，x=0~3，下同），则通道 0 的 CNT 计数器会从 LDVAL0 加载值开始，做递减计数，当 CNT 等于 0 的时候，就产生超时事件，触发中断，然后 CNT 的又会重新加载 LDVAL0 的值，进行下一次递减计数周期，依次循环。

PIT寄存器简介

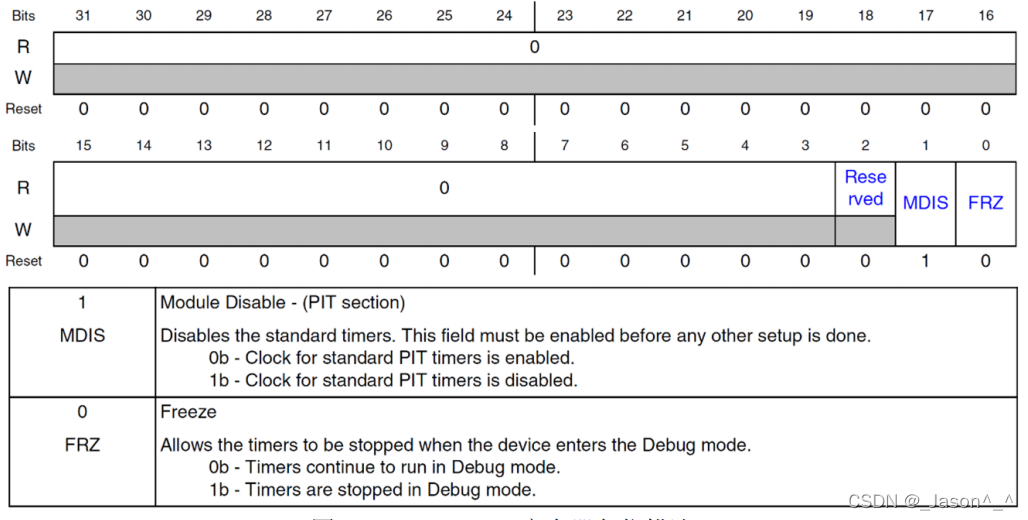

PIT Module Control Register (MCR)

PIT控制寄存器
在这里插入图片描述
该寄存器用于设置 PIT 定时器的运行（开/关），只有最低 2 位有效

MDIS 位，用于控制PIT 的时钟使能，0，使能；1，禁止。

FRZ 位，用于控制 PIT 在 Debug 模式下是否继续运行，0，Debug 模式继续运行；1，Debug 模式停止运行。

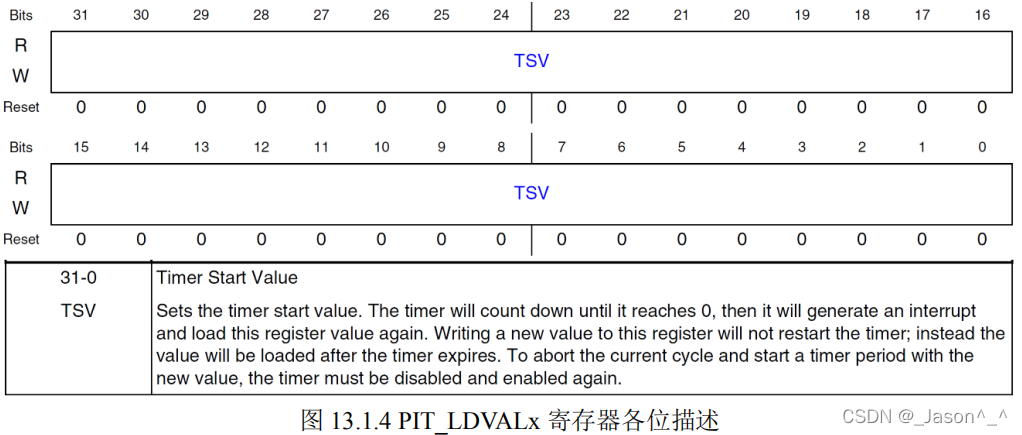

Timer Load Value Register (LDVAL0 - LDVAL3)

通道加载值寄存器
在这里插入图片描述
该寄存器确定 PIT 定时器具体某个通道的加载值，4 个通道，总共有 4 个寄存器。每个通道的初始计数值就是从由该寄存器决定，然后进行递减计数，计数到 0 时产生中断/触发，然后自动重载 LDVALx 的值，然后开启下一次递减计数。

所以，在时钟频率确定的前提下（PIT 的时钟源来自 PERCLK_CLK_ROOT），中断周期由该寄存器确定，计算公式为：
$Tout=\frac{LDVALx}{PERCLK\_CLK\_ROOT}$
其中PERCLK_CLK_ROOT 的频率一般为 75Mhz
LDVALx的取值为1~4,294,967,295

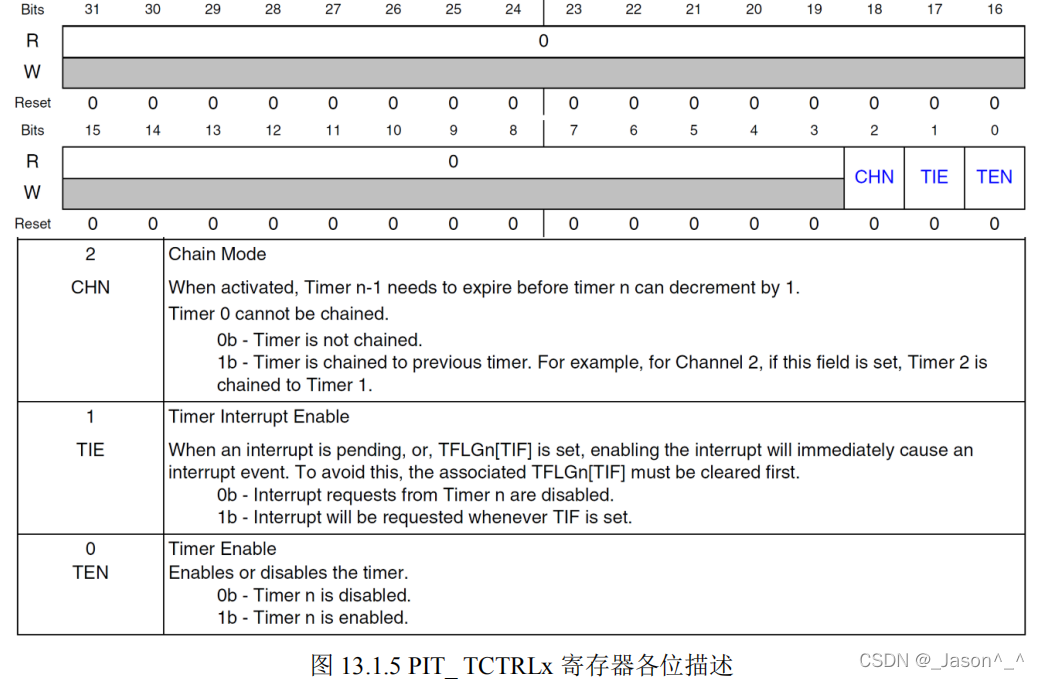

Timer Control Register (TCTRL0 - TCTRL3)

通道控制寄存器
在这里插入图片描述
该寄存器用于设置 PIT 定时器的某个通道，4 个通道，总共有 4 个寄存器。
CHN 位[2]：用于设置是否使用级联模式。0，不使用；1，使用。如果使用级联模式（通道 0不能级联），该通道的计数，只有在前一个通道计数完成后，才减 1。
2 个通道级联就可以组成一个 64 位的计数器，按 75M 的计数时钟算，可以计数 7799 年才会溢出！！。虽然可以 4 路级联，组成 128 位定时器，但是延时时间实在是太久了，实际上一般用不到。

TIE 位[1]：用于设置是否使能中断功能。0，不使能；1，使能。如果使能，则在定时器通道计数到 0 的时候，将会产生中断。

TEN 位[2]：用于设置是否使能该通道。0，不使能；1，使能。本章我们需要用到通道 0，所以通道 0 的 TEN 位需要设置为 1。

Timer Flag Register (TFLG0 - TFLG3)

通道标志寄存器

在这里插入图片描述
该寄存器只有最低位（TIF）有效，用于表示对应通道是否产生了超时事件（计数到 0），该位为写 1 清零。同样的，4 个通道，有 4 个 TFLG 寄存器。

PIT库函数

PIT 相关的库函数在 fsl_pit.c 和 fsl_pit.h

1.PIT时钟使能

使用函数 CLOCK_EnableClock 使能 PIT 时钟，使用方法如下：

CLOCK_EnableClock(kCLOCK_Pit)

此函数会被 PIT 定时器初始化函数 PIT_Init 调用，所以不需要我们显示的调用。

2.初始化PIT定时器

用函数 PIT_Init 初始化 PIT 定时器，此函数原型如下:

void PIT_Init(PIT_Type *base, const pit_config_t *config)

第一个参数PIT_Type *base：PIT，在MIMXRT1064.h中21006中30794
第二个参数pit_config_t *config：

typedef struct _pit_config
{
    bool enableRunInDebug; /*!< true: Timers run in debug mode; false: Timers stop in debug mode ,debug 的时候 PIT 是否可以使用*/
} pit_config_t;

可以看到这个结构体很简单只有一个成员变量，用来标记debug的时候PIT是否可以使用。
函数 PIT_Init 的一般使用方法如下：

PIT_GetDefaultConfig(&pit_config); //初始化为默认配置
pit_config.enableRunInDebug=true; //调试模式下 PIT 继续运行
PIT_Init(PIT,&pit_config); //初始化 PIT 定时器

3.设置通道0的加载值

使用函数 PIT_SetTimerPeriod 设置通道 0 的加载值，也就是寄存器 LADVAL0 的值，此函数原型如下：

static inline void PIT_SetTimerPeriod(PIT_Type *base, pit_chnl_t channel, uint32_t count)
{
    base->CHANNEL[channel].LDVAL = count;
}

第一个参数PIT_Type *base：PIT，在MIMXRT1064.h中21006中30794
第二个参数 pit_chnl_t channel：可设置的通道如下

typedef enum _pit_chnl
{
    kPIT_Chnl_0 = 0U, /*!< PIT channel number 0*/
    kPIT_Chnl_1,      /*!< PIT channel number 1 */
    kPIT_Chnl_2,      /*!< PIT channel number 2 */
    kPIT_Chnl_3,      /*!< PIT channel number 3 */
} pit_chnl_t;

第三个参数 uint32_t count：要设置的加载值，此加载值就确定了 PIT 定时器的定时时间。

4.使能通道0的中断

使能通道 0 的中断以后，每当设置好的加载值倒计数到 0 就会产生相应的中断，这样就实现了定时器功能，我们可以在中断中做具体的处理。
使用函数 PIT_EnableInterrupts 使能通道 0中断，此函数原型如下：

static inline void PIT_EnableInterrupts(PIT_Type *base, pit_chnl_t channel, uint32_t mask)
{
    base->CHANNEL[channel].TCTRL |= mask;
}

第一个参数PIT_Type *base：PIT，在MIMXRT1064.h中21006中30794
第二个参数 pit_chnl_t channel：可设置的通道如下

typedef enum _pit_chnl
{
    kPIT_Chnl_0 = 0U, /*!< PIT channel number 0*/
    kPIT_Chnl_1,      /*!< PIT channel number 1 */
    kPIT_Chnl_2,      /*!< PIT channel number 2 */
    kPIT_Chnl_3,      /*!< PIT channel number 3 */
} pit_chnl_t;

第三个参数 uint32_t mask：要使能的中断类型，可选的中断类型如下：

/*! @brief List of PIT interrupts */
typedef enum _pit_interrupt_enable
{
    kPIT_TimerInterruptEnable = PIT_TCTRL_TIE_MASK, /*!< Timer interrupt enable*/
} pit_interrupt_enable_t;

只有一个中断类型kPIT_TimerInterruptEnable，所以只能选它了[sad]

5.开启PIT定时器

配置好 PIT 定时器以后需要开启定时器，否则 PIT 定时器不会工作，开启 PIT 定时器的函数为 PIT_StartTimer，此函数原型如下；

static inline void PIT_StartTimer(PIT_Type *base, pit_chnl_t channel)
{
    base->CHANNEL[channel].TCTRL |= PIT_TCTRL_TEN_MASK;
}

第一个参数PIT_Type *base：PIT，在MIMXRT1064.h中21006中30794
第二个参数 pit_chnl_t channel：可设置的通道如下

typedef enum _pit_chnl
{
    kPIT_Chnl_0 = 0U, /*!< PIT channel number 0*/
    kPIT_Chnl_1,      /*!< PIT channel number 1 */
    kPIT_Chnl_2,      /*!< PIT channel number 2 */
    kPIT_Chnl_3,      /*!< PIT channel number 3 */
} pit_chnl_t;

6.开启PIT中断并设置优先级

在定时器配置完了之后，因为要产生中断，必不可少的要设置 NVIC 相关寄存器，以使能GPT1 的中断。

NVIC_SetPriority(PIT_IRQn,10);

因为是基于逐飞库写的，所以只需要指定中断优先级，最后会开启中断

7.编写中断服务函数

编写定时器中断服务函数，通过该函数来处理定时器产生的相关中断。

在中断产生后使用函数 PIT_GetStatusFlags 来获取中断状态，此函数就是获取 TFLG0 的 TIF 位状态，通过 TIF 位状态判断是否是通道 0 的中断。

如果是通道 0 中断的话就执行相关操作，最后调用函数 PIT_ClearStatusFlags 来清除相应的中断标志位，就是往 TIF 位写 1。

中断状态获取函数 PIT_GetStatusFlags 原型如下：

static inline uint32_t PIT_GetStatusFlags(PIT_Type *base, pit_chnl_t channel)
{
    return (base->CHANNEL[channel].TFLG & PIT_TFLG_TIF_MASK);
}

第一个参数PIT_Type *base：PIT，在MIMXRT1064.h中21006中30794
第二个参数 pit_chnl_t channel：可设置的通道如下

typedef enum _pit_chnl
{
    kPIT_Chnl_0 = 0U, /*!< PIT channel number 0*/
    kPIT_Chnl_1,      /*!< PIT channel number 1 */
    kPIT_Chnl_2,      /*!< PIT channel number 2 */
    kPIT_Chnl_3,      /*!< PIT channel number 3 */
} pit_chnl_t;

此函数其实就是读取寄存器 TFLG 的值，然后做简单的处理并将处理后的值返回给调用者，通过这个返回值就可以知道中断是否发生。

中断状态(标志位)清除函数 PIT_ClearStatusFlags 原型如下：

static inline void PIT_ClearStatusFlags(PIT_Type *base, pit_chnl_t channel, uint32_t mask)
{
    base->CHANNEL[channel].TFLG = mask;
}

第一个参数PIT_Type *base：PIT，在MIMXRT1064.h中21006中30794
第二个参数 pit_chnl_t channel：可设置的通道如下

typedef enum _pit_chnl
{
    kPIT_Chnl_0 = 0U, /*!< PIT channel number 0*/
    kPIT_Chnl_1,      /*!< PIT channel number 1 */
    kPIT_Chnl_2,      /*!< PIT channel number 2 */
    kPIT_Chnl_3,      /*!< PIT channel number 3 */
} pit_chnl_t;

第三个参数uint32_t mask：清除的中断标志位，这里只有 kPIT_TimerFlag 可选择.
通过向寄存器内写1，去清除标志位

typedef enum _pit_status_flags
{
    kPIT_TimerFlag = PIT_TFLG_TIF_MASK, /*!< Timer flag */
} pit_status_flags_t;

示例

void PIT_CH0_Int_Init(uint32 ldval)
{
    pit_config_t PIT_Config;
    //初始化PIT定时器
    PIT_GetDefaultConfig(&PIT_Config);
    PIT_Config.enableRunInDbg=true;
    PIT_Init(PIT, &PIT_Config);
    //设置通道0的加载值，即LADVAL0的值
    PIT_SetTimerPeriod(PIT,kPIT_Chnl_0,ldval);
    //使能通道0中断
    PIT_EnableInterrupts(PIT,kPIT_Chnl_0,kPIT_TimerInterruptEnable);
    //开启PIT中断并设置优先级
    NVIC_SetPriority(PIT_IRQn,10);
    //开启PIT定时器
    PIT_StartTimer(PIT,kPIT_Chnl_0);
}

void PIT_IRQHandler(void)
{
    if(PIT_GetStatusFlags(PIT,kPIT_Chnl_0)==kPIT_TimerFlag)
    {
        //do what
        PIT_ClearStatusFlags(PIT,kPIT_Chnl_0,kPIT_TimerFlag);
    }
    __DSB();
}
