一个图书管理系统中有如下信息:
图书:书号,书名,数量,位置
借书人:借书证号,姓名,单位
出版社:出版社名,邮编,地址,电话,E-mail
约定:任何人可借多种书,任何一种书可为多个人所借,借书证号具有唯一性。借书和还书时,要登记相应的借书日期和还书日期;一个出版社可以出版多种书籍,同一本书仅为一个出版社所出版,出版社具有唯一性。
根据以上情况,完成如下设计:

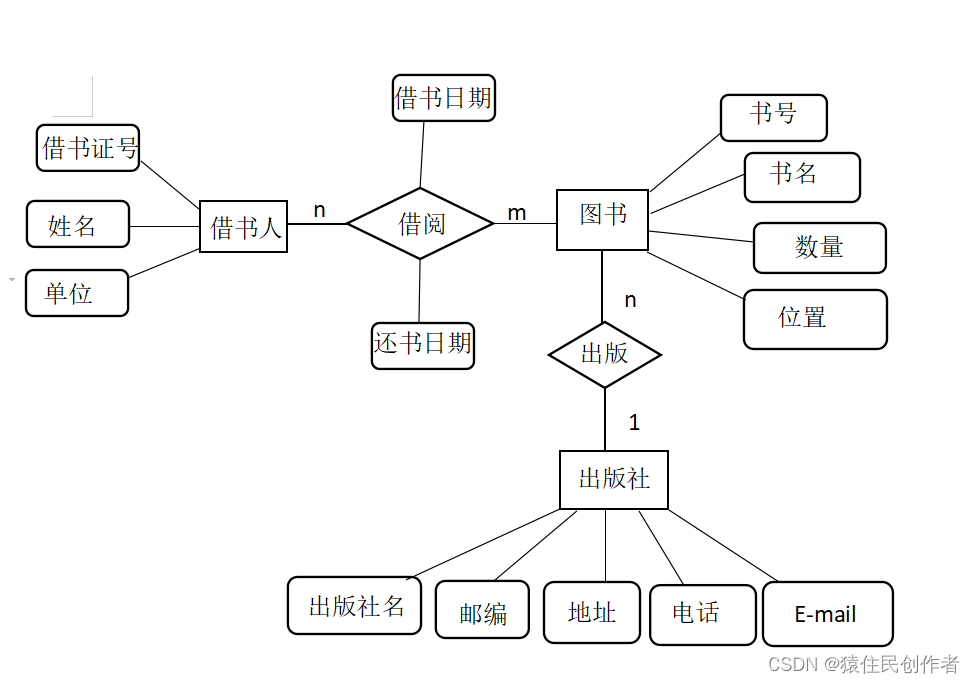

(1)构造满足需求的E-R图。(如下)
(2)将E-R图转换为等价的关系模式。
(3)指出转换后的每个关系模式的候选键。(加粗字体)
出版社(出版社名,电话,地址,邮编,Email)
图书(书号,书名,数量,位置,出版社名)
借书人(借书证号,姓名,单位)
借阅(借书证号,书号,借书日期,还书日期)
