医院病房E-R图及关系模式

某医院病房计算机管理中需要如下信息：

科室：科室名，科室地址，科室电话，医生姓名

病房：病房号，床位号，所属科室名

医生：工作证号，姓名，性别，出生日期，联系电话，职称，所属科室名

病人：病历号，姓名，性别，诊断记录，主管医生，病房号

其中，一个科室有多个病房、多个医生，一个病房只能属于一个科室，一个医生只属于一个科室，但可负责多个病人的诊治，一个病人的主管医生只有一个。

完成如下设计：

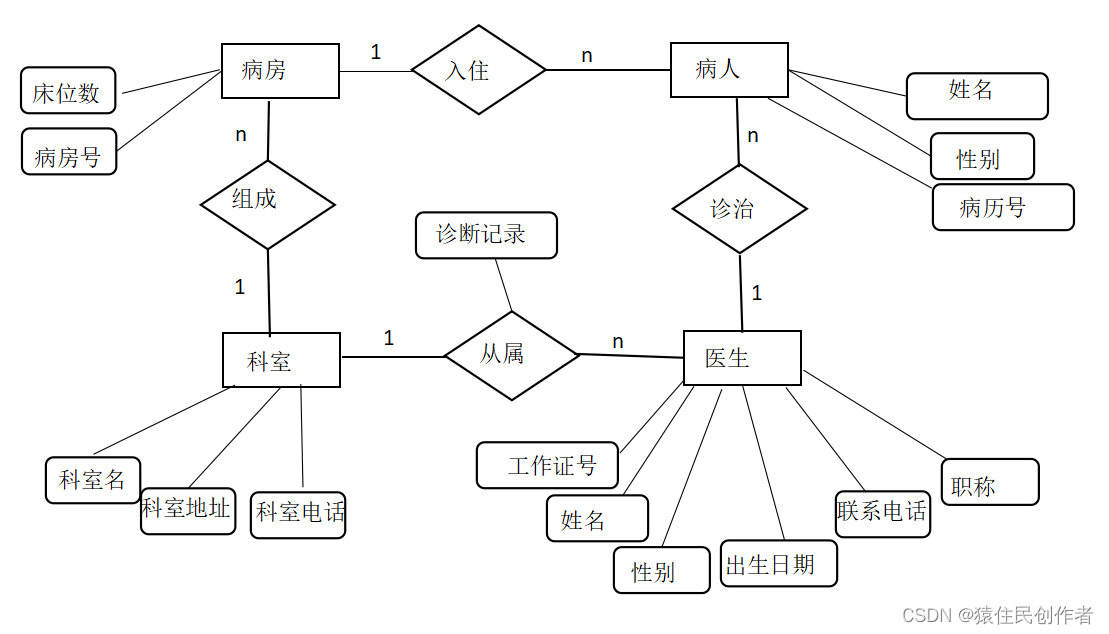

（1）设计该计算机管理系统的E－R图；



（2）将该E-R图转换为关系模型结构；

（3）指出转换结果中每个关系模式的候选码。

（2）模式结构（3）加粗为候选码

  科室（科室名，科室地址，科室电话）

  病房（病房号，床位号，科室名）

  医生（工作证号，姓名，性别，出生日期，联系电话，职称，科室名）

  病人（病历号，姓名，性别，诊治记录，医生，病房号）

PS：如有错漏，欢迎各位指出纠正！
