PCB元件之间的摆放布局间距

Mchi100

于 2025-05-19 05:25:32 发布

阅读量250

点赞数 7

文章标签：硬件工程 PCB SMT 元器件封装

本文链接：https://blog.csdn.net/m0_56196482/article/details/148053717

版权

这是贴片类元器件的布局摆放间距要求，这个间距主要是考虑到良率和机器的精度能力。

主要考虑以下几点：

1.贴片类元器件之间的布局摆放间距

2.钢网开口所需的空间

3.检查维修的需要

4.机器能识别的精度

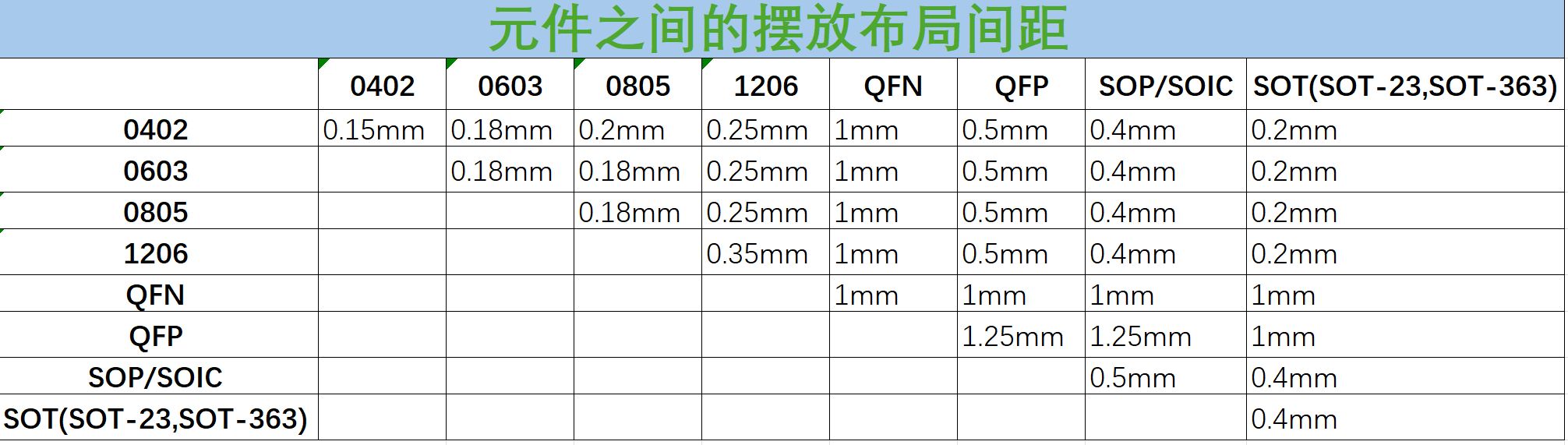

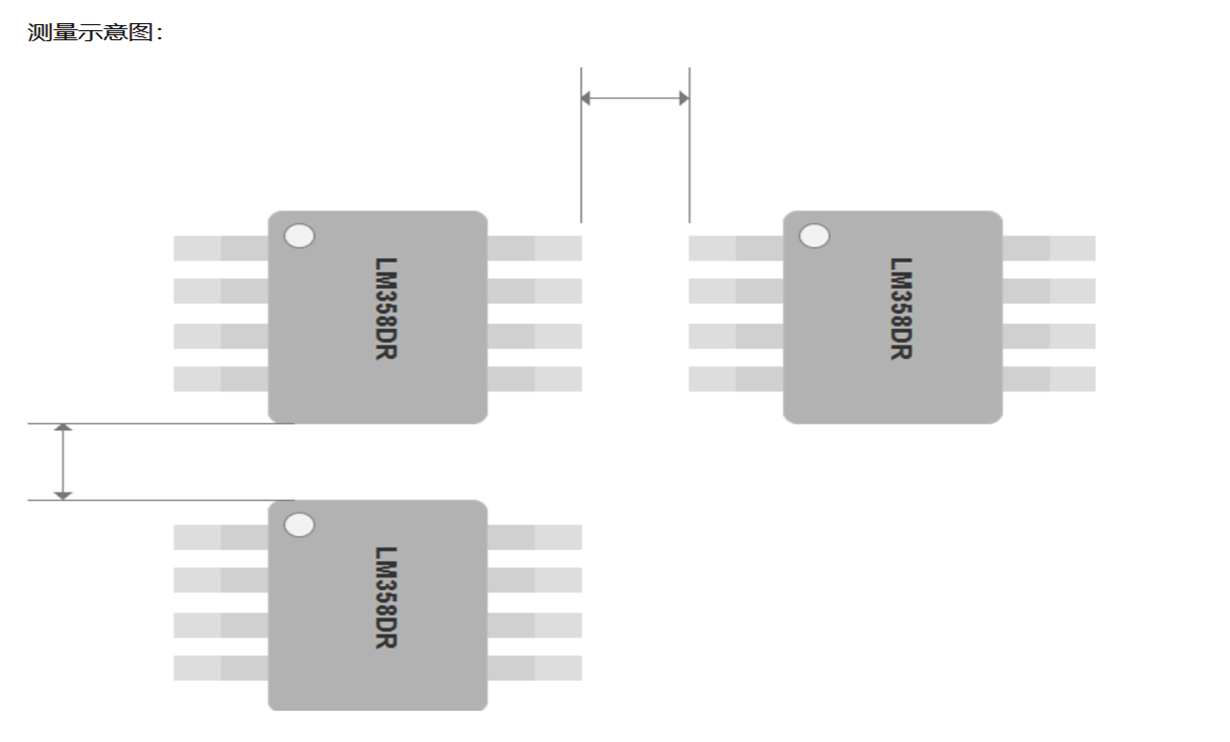

下表举例主要器件：必须大于下表列出的间距
