在Keil5中使用STlink调试及烧录代码问题汇总（超详细）

       总结不宜，一键三连，后期会一直更新此博文！！！！！

        建议收藏博客，以后遇到问题直接查找解决，也可在评论区反馈其他问题，博主会为大家及时解决。

1. 环境与基础配置问题

        请确保ST-Link正确插入电脑

确保ST-Link的4线连接正确：

        SWCLK（时钟线） → 目标板SWD接口的SWCLK引脚

        SWDIO（数据线） → 目标板SWD接口的SWDIO引脚

        GND → 目标板GND

        3.3V → 可选（若目标板无电源，可供电）

• 注意：避免使用过长的杜邦线，可能导致信号干扰。

1.1 ST-Link驱动问题

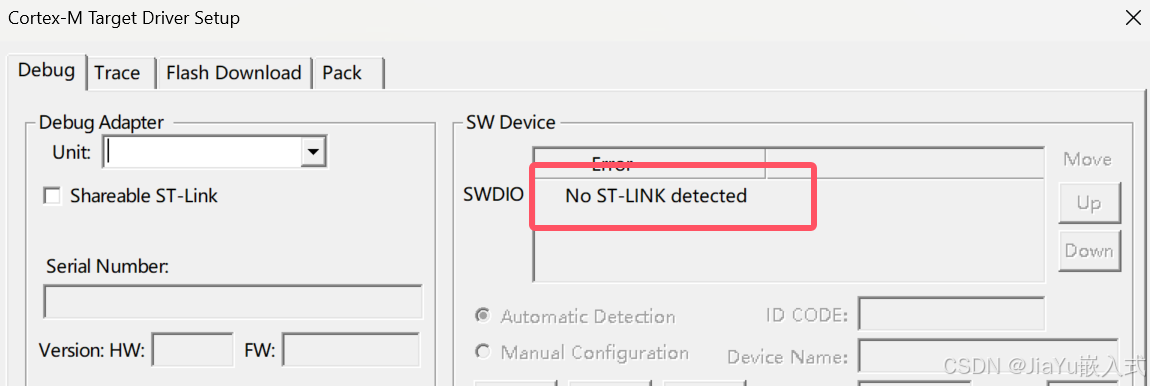

• 问题描述：Keil5无法识别ST-Link，提示“No ST-Link detected”。

• 解决方案：

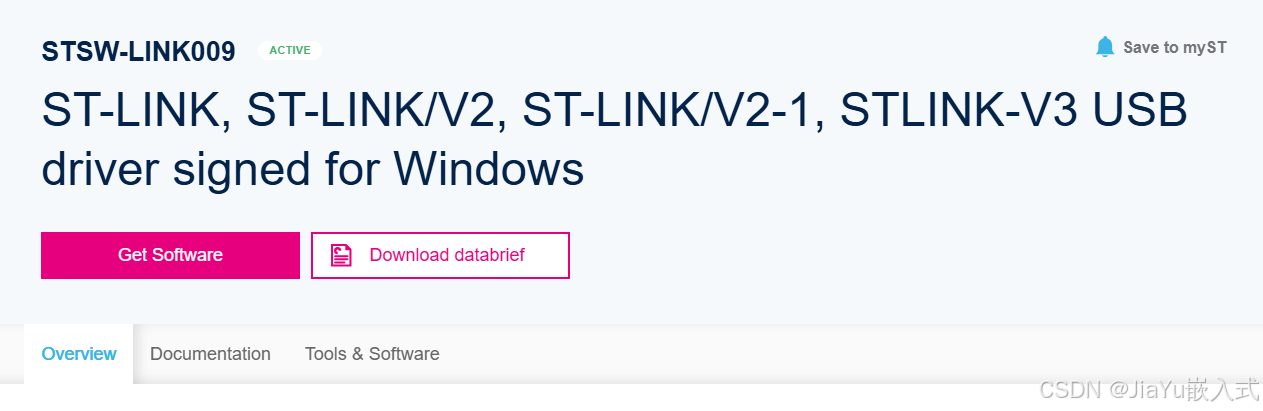

1. 下载最新版ST-Link驱动：[ST官网下载页面] 。

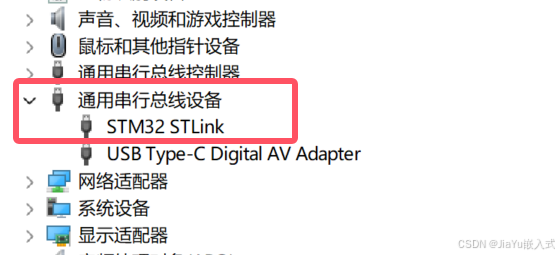

2. 安装后，检查设备管理器是否显示“STMicroelectronics STLink USB Device”（若显示黄色叹号，需重新安装驱动）。

安装正确则如下图所示：

1.2 Keil5中配置ST-Link

• 步骤：

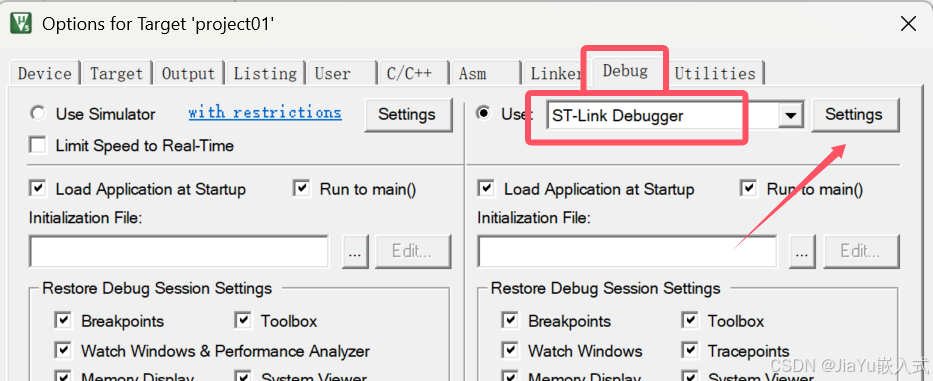

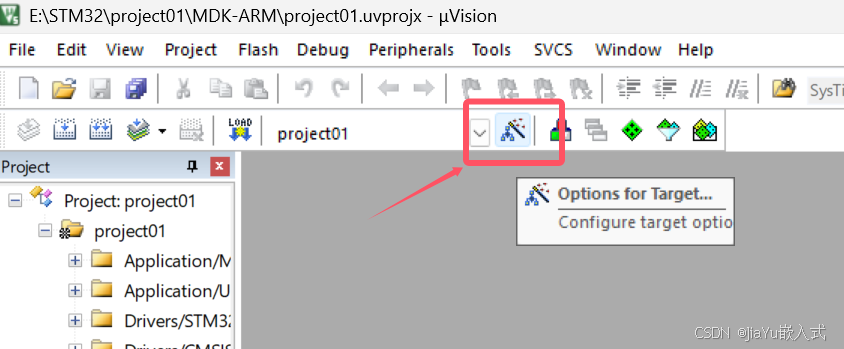

  1. 打开Keil5工程，点击 Options for Target → Debug。

  2. 选择 ST-Link Debugger，点击 Settings。

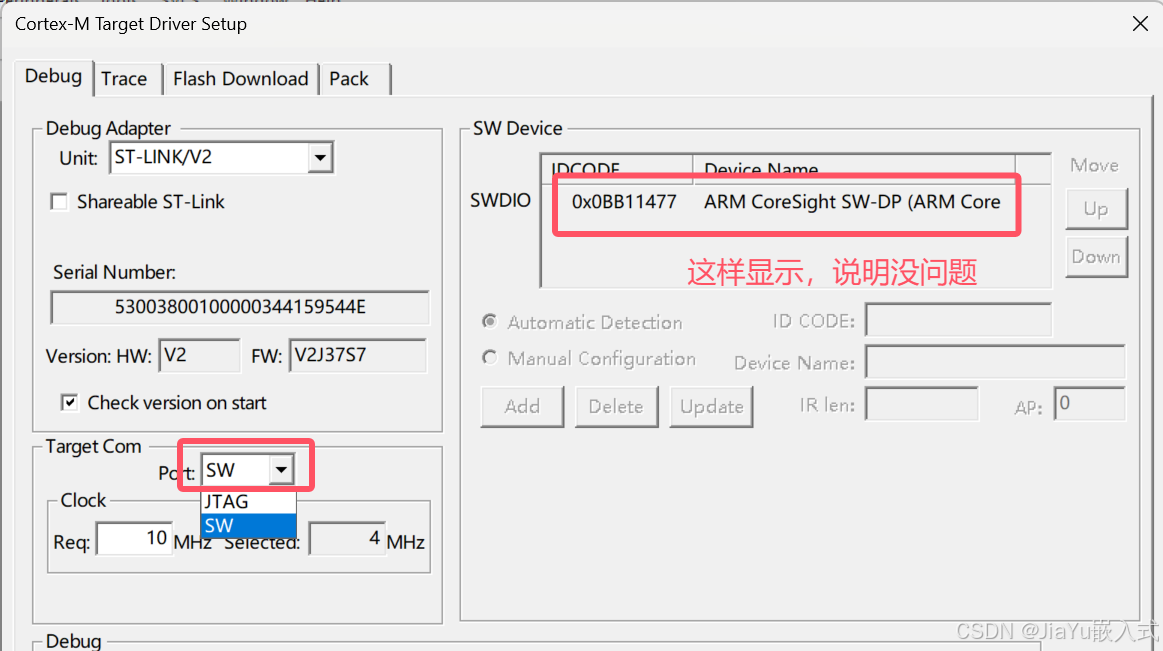

  3. 在 Debug 选项卡中确认接口模式为 SWD（推荐）或 JTAG。

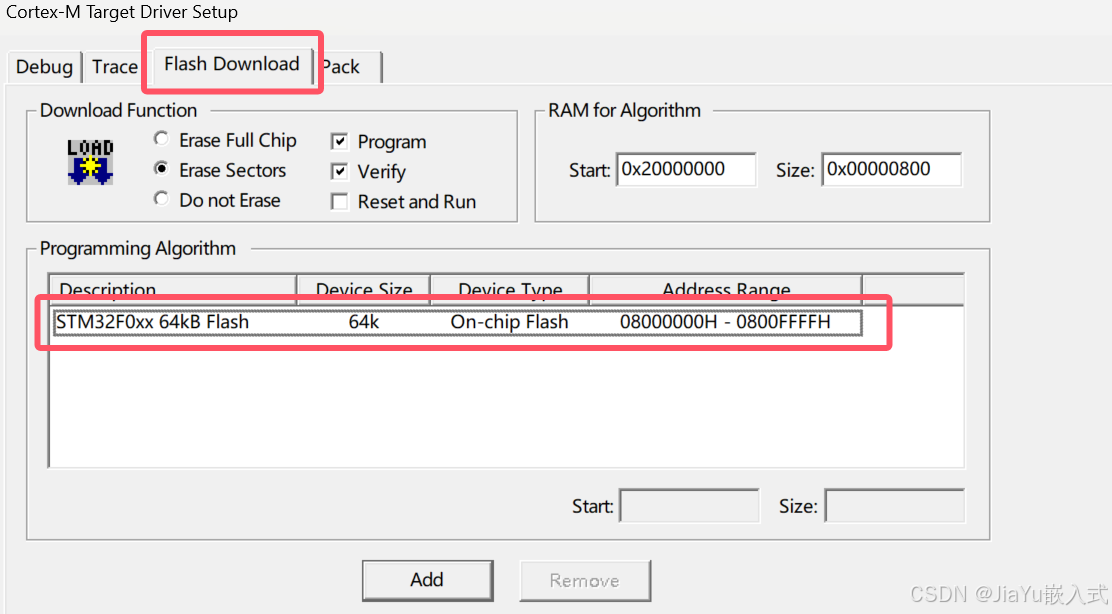

  4. 在 Flash Download 选项卡中勾选对应芯片的Flash算法（如STM32F0xx_64K）。

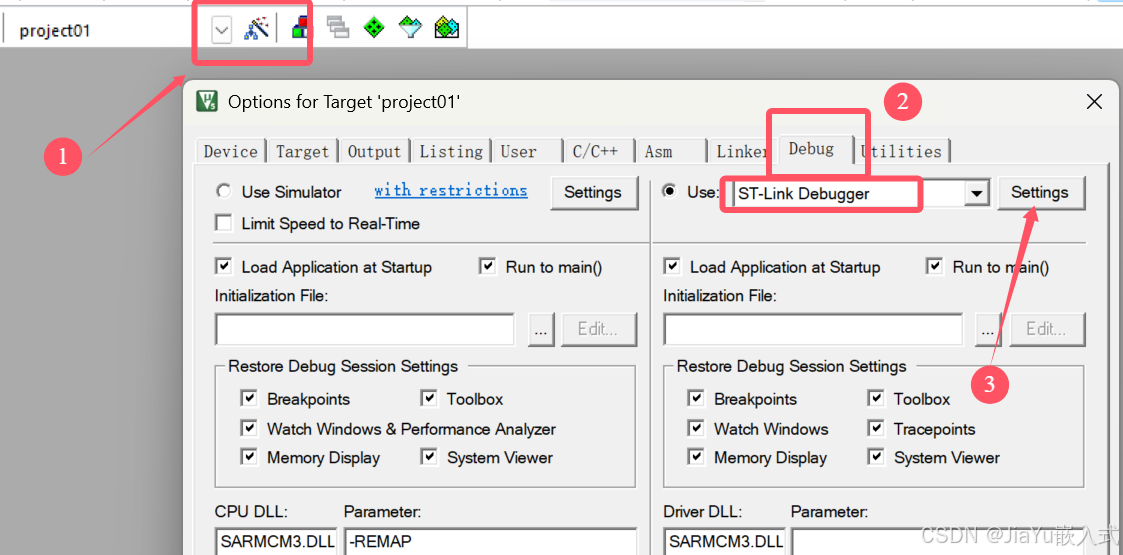

具体步骤，如下图所示：

2. ST-Link无法识别设备问题

2.1 硬件连接问题

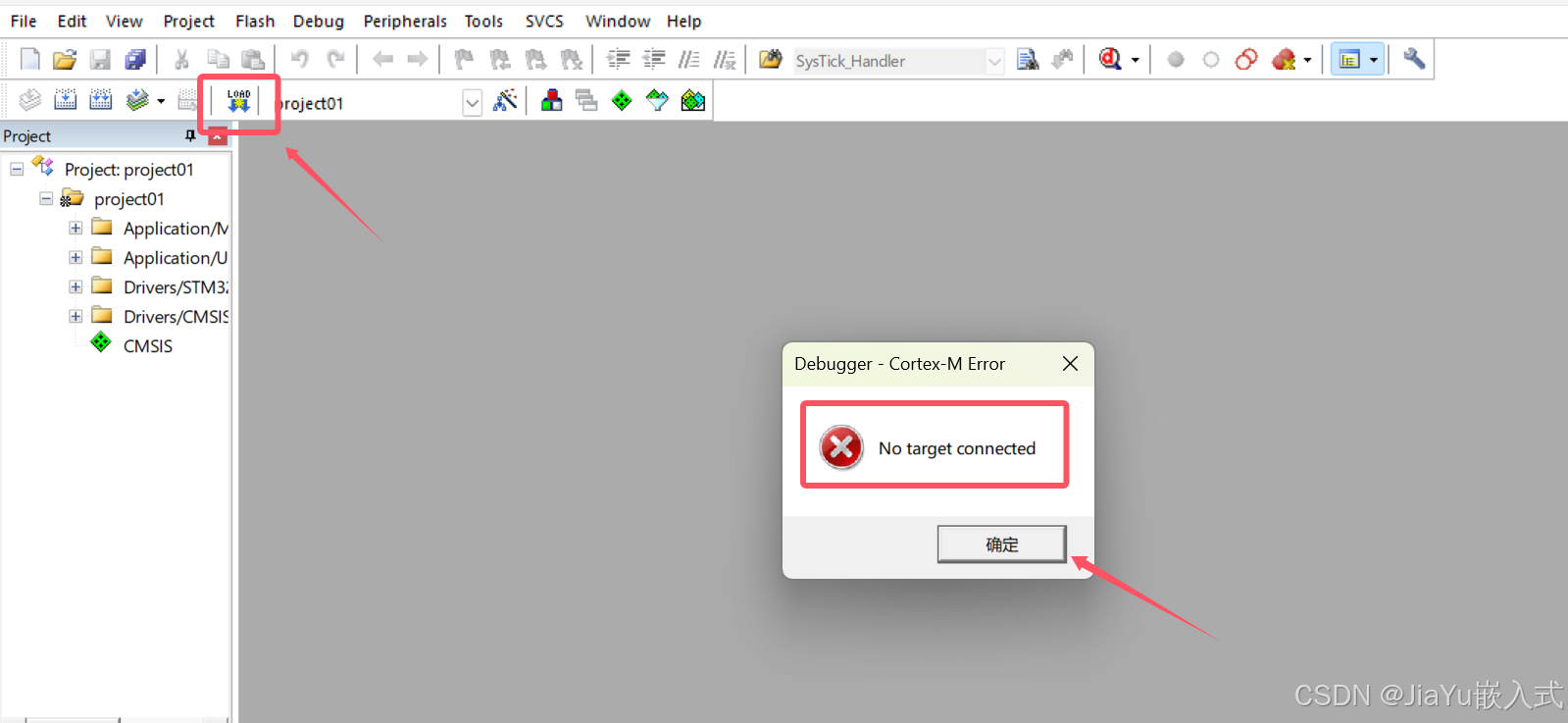

• 现象：Keil提示“No target connected”或“ST-Link connection error”。

• 可能原因：

  • ST-Link与目标板连线错误（SWD接口：SWCLK、SWDIO、GND、3.3V）。

  • 目标板未供电或供电不足（建议使用外部电源）。

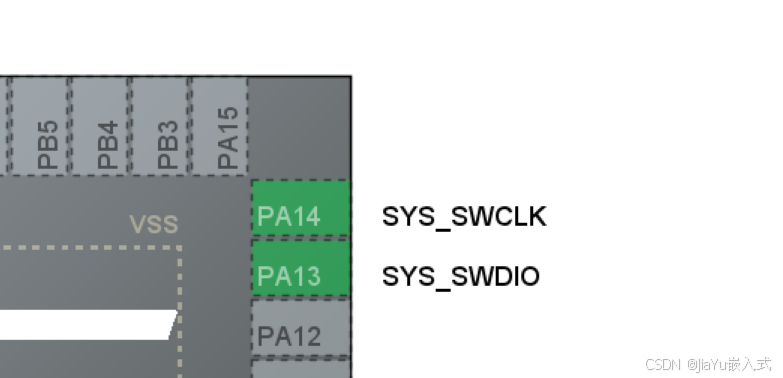

        一般为PA13和PA14引脚，如下图所示

• 解决步骤：

  1. 检查接线是否正确，确保SWD接口与目标板对应。

  2. 测量目标板电压是否稳定（3.3V）。

  3. 尝试更换USB线或电脑端口。

2.2 芯片复位异常

• 现象：连接时提示“Target DLL has been cancelled”。

• 解决方案：

  1. 在Keil的 Debug 设置中，勾选 Reset and Run。

  2. 检查目标板复位电路是否正常（如电容是否短路）。

3. 烧录（Download）失败问题

3.1 Flash算法错误

• 现象：烧录时报错“Flash Download failed - Target DLL has been cancelled”。

        这一种情况是芯片与工程不对应，或算法不对

• 解决方案：

  1. 确认 Flash Download 中选择的算法与芯片型号匹配（如STM32F4xx需选择1MB或2MB算法）。

  2. 若算法缺失，手动添加路径：Keil安装目录/ARM/Flash。

3.2 芯片写保护

• 现象：提示“Error: Flash Programming failed - Content mismatch”。

• 解决方案：

  1. 使用STM32 ST-LINK Utility工具解除写保护（不是KEIL5）：

     • 连接ST-Link，点击 Target → Option Bytes → 取消 Read Out Protection。

  2. 在Keil中勾选 Erase Full Chip 选项。

3.3 代码烧录失败

• 错误提示：

  • “Flash timeout. Reset the Target and try it again.”

  • “Erase failed!”

• 解决方案：

  1. 降低时钟频率：在Debug → Settings → SW Device中，将SW Clock从4MHz改为更低值（如1MHz）。

  2. 解除写保护：使用ST官方工具（STM32CubeProgrammer）解除芯片保护。

  3. 检查Flash算法：确保算法文件路径正确（默认路径：Keil/ARM/Flash）。

4. 调试（Debug）过程中断问题

4.1 断点失效

• 现象：断点无法触发或代码未按预期暂停。

• 原因：

  • 代码优化导致断点位置偏移（如启用-O2优化）。

  • 未正确加载调试符号文件（.axf或.elf）。

• 解决步骤：

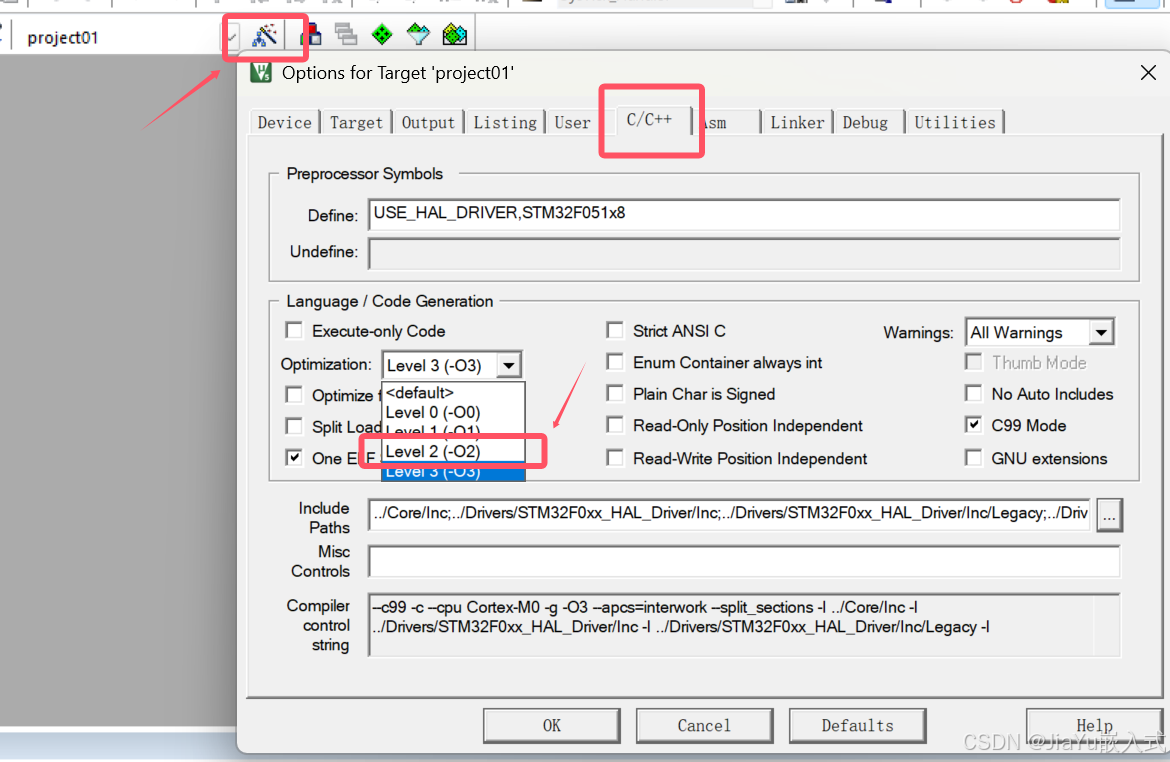

  1. 在 Options for Target → C/C++ 中降低优化等级（如改为-O0）。

  2. 重新编译并确保调试配置中加载了最新的可执行文件。

        具体配置如下图所示

4.2 实时变量监视失败

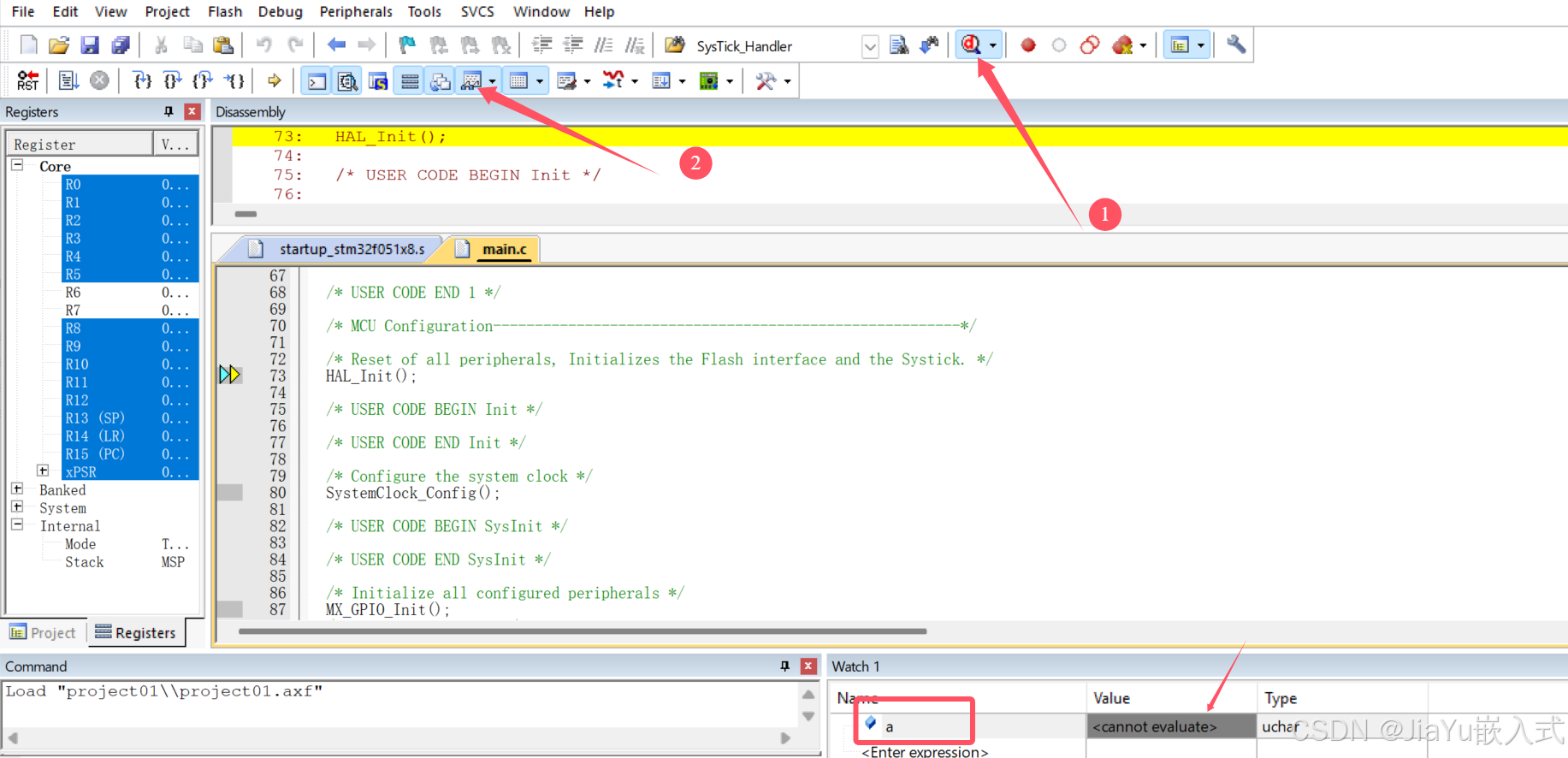

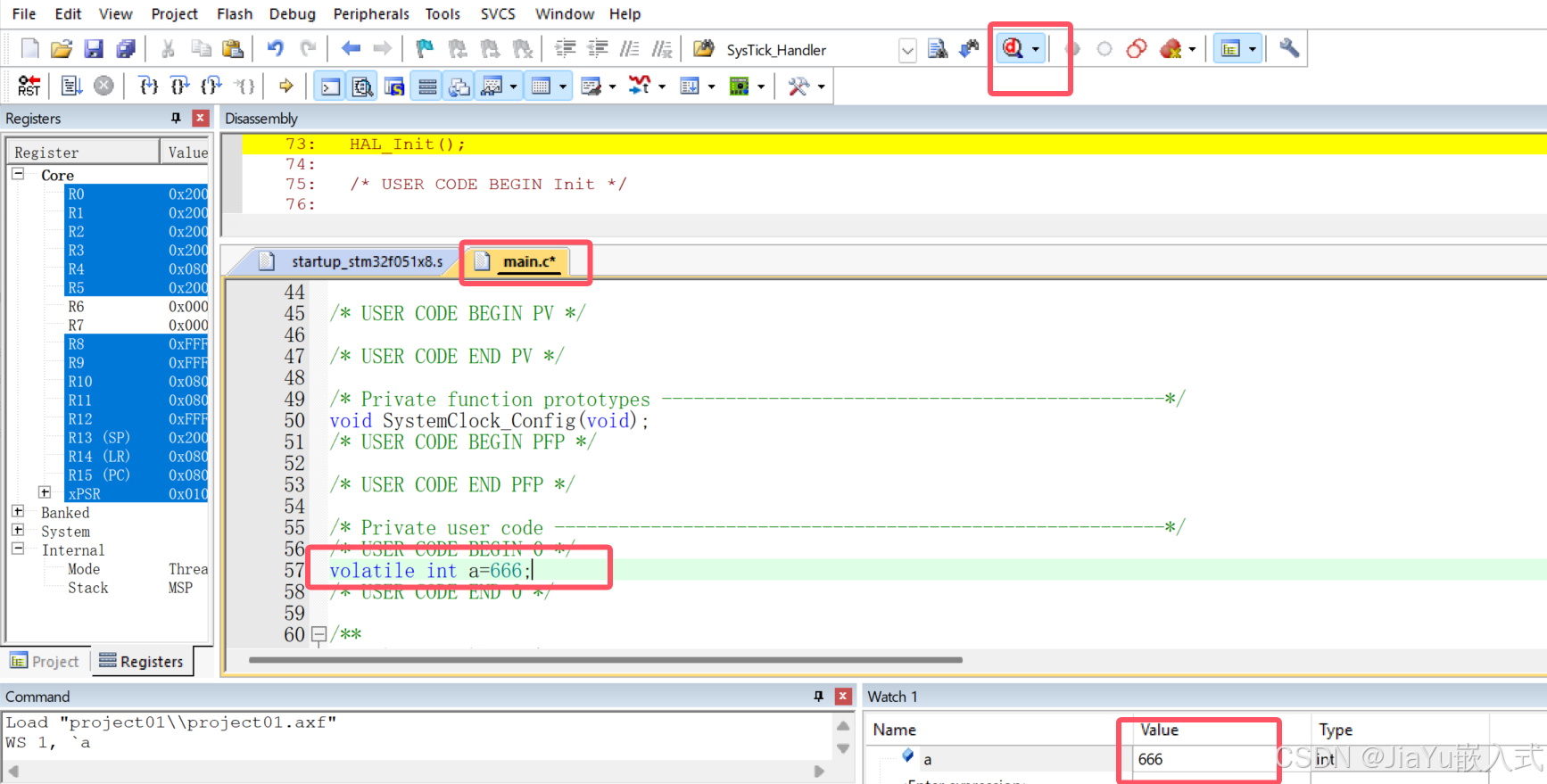

• 现象：Watch窗口无法显示变量值，提示“cannot evaluate”。

• 解决方案：

  1. 检查变量是否为局部变量且已被优化（可改为全局变量或使用volatile关键字）。

  2. 在 Debug 设置中启用 Trace 功能（需芯片支持）。

5. 其他常见问题

5.1 ST-Link固件升级

• 问题：老版本ST-Link与Keil5兼容性差。

• 步骤：

  1. 使用STM32 ST-LINK Utility，点击 ST-Link → Firmware Update。

  2. 按提示完成固件升级。

5.2 Keil工程路径问题

• 现象：烧录时报错“Invalid ROM Table”。

• 原因：工程路径包含中文或特殊字符。

• 解决：将工程移至纯英文路径。

5.3 多设备共用问题

• 问题：同时连接多个ST-Link时Keil无法识别。

• 解决方案：

  在Keil的ST-Link Debugger Settings中指定ST-Link的序列号。

6. 总结与建议

        再看此文档时，可按所遇问题在左侧目录查看

硬件检查优先：80%的问题源于接线、供电或驱动。（所以一定要先检查硬件）

善用官方工具：STM32CubeMX、STM32 ST-LINK Utility可辅助排查问题。

保持环境更新：定期升级Keil、ST-Link驱动及固件。

附录

• ST-Link官方文档：ST-Link用户手册

• Keil5调试指南：ARM Keil调试教程
