Origin绘图—如何添加参考线

---

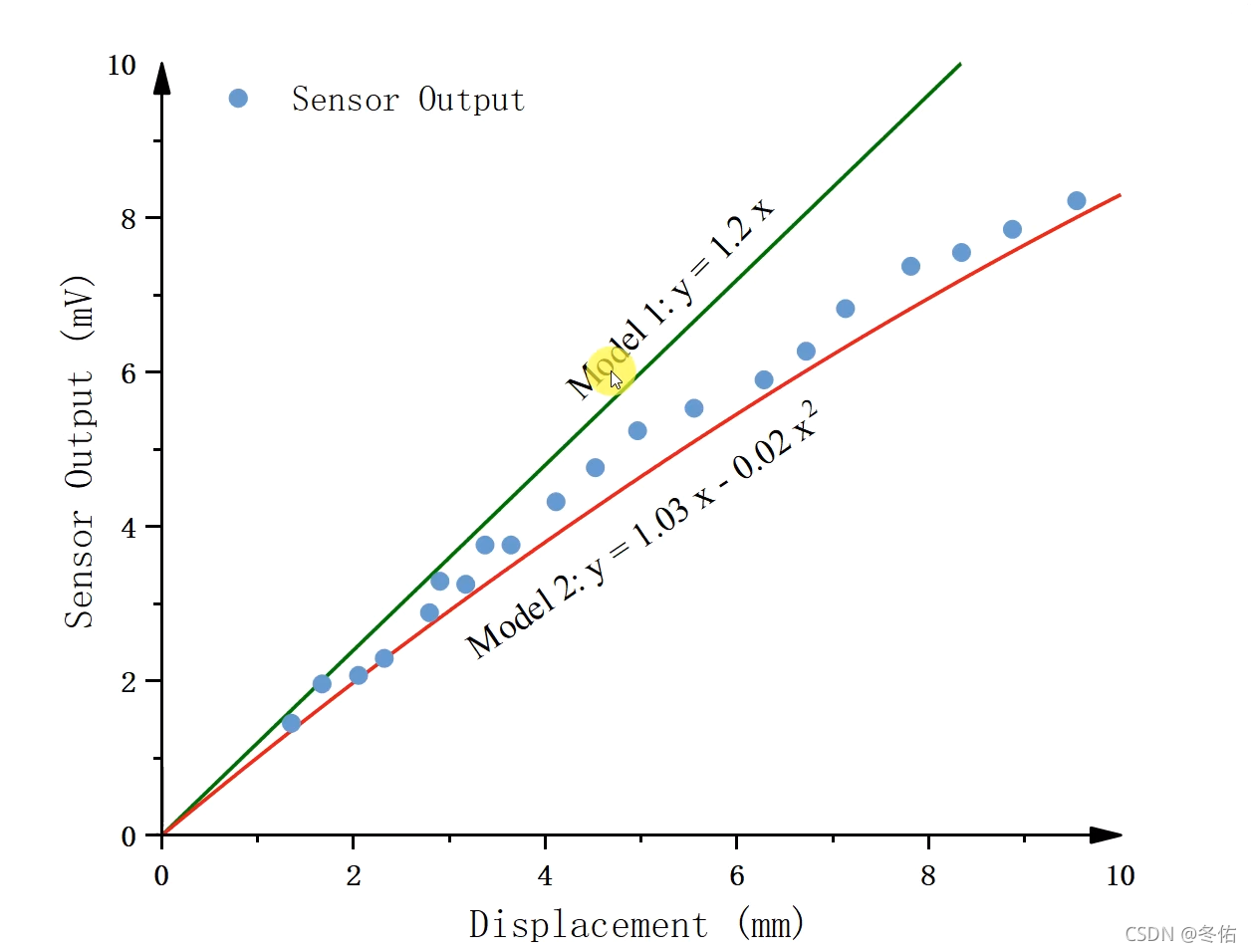

实例展示

这幅图上的参照线是使用公式添加的。

这些参照线可以和图形一起保存为模板，以便运用在类似的数据上快速做图

如何使用公式添加参照线：

• 在"“坐标轴”“对话框的”“参照线”“选项卡上，点击”“细节”"按钮

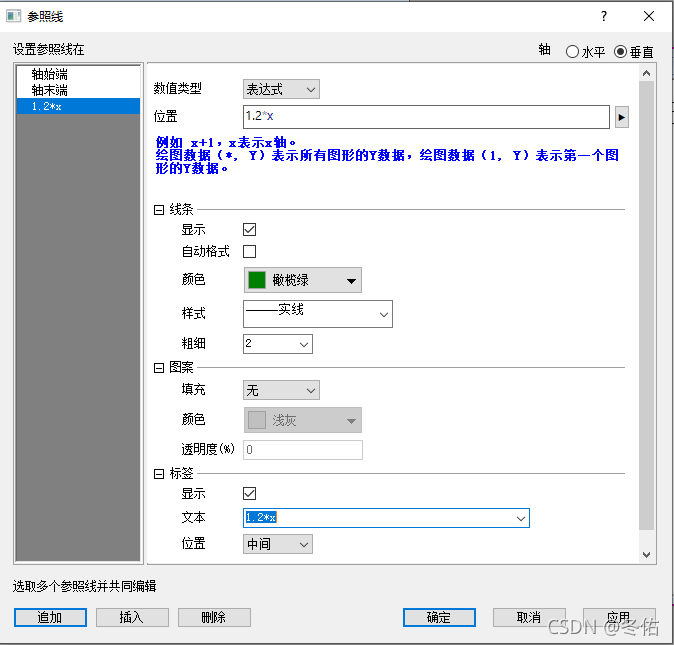

• 在打开的"“参照线”“对话框中，追加一条线并设”“数值类型”“为”“表达式”"。在"“位置”“中输入表达式”“1.2*x”"

如何为参照线添加标签：

• 在"“坐标轴”“对话框的”“参照线”“选项卡上，选择某条参照线的”“标签”"复选框
• 在图上右键单击参照线的标签，从弹出菜单中选择"“属性”"来对标签进行设置

---

一、Origin软件操作

（1）双击y轴在参照线选项卡中单击细节按钮。

（2）单击左下角的追加按钮
数值类型选择表达式，默认y=…，一定要有乘号，不然可能会报错，把自动格式选项取消，之后根据自己意愿选择合适的颜色和线条粗细。

（3）细节整改

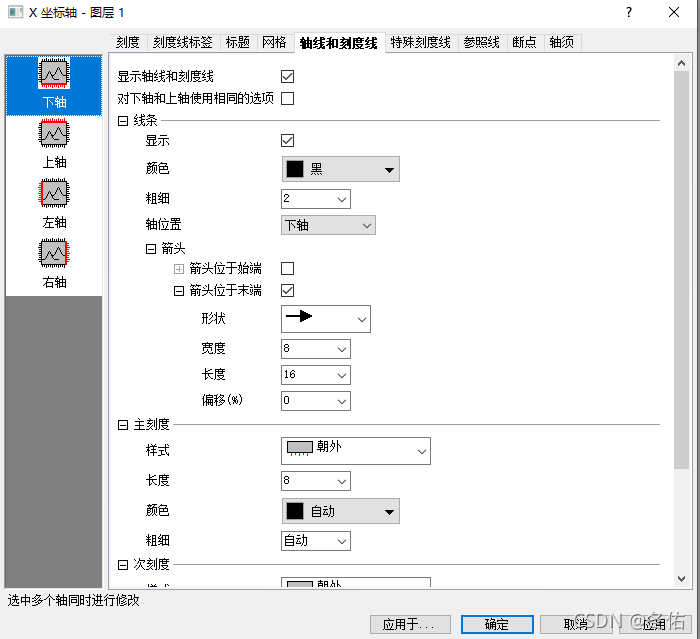

设置如下箭头标签，建议粗细为2磅，箭头宽度为8。

（4）出图
把次刻度去除和美化颜色之后就可以得到实例图了。
