Origin科研绘图快速上手指南

初识Origin

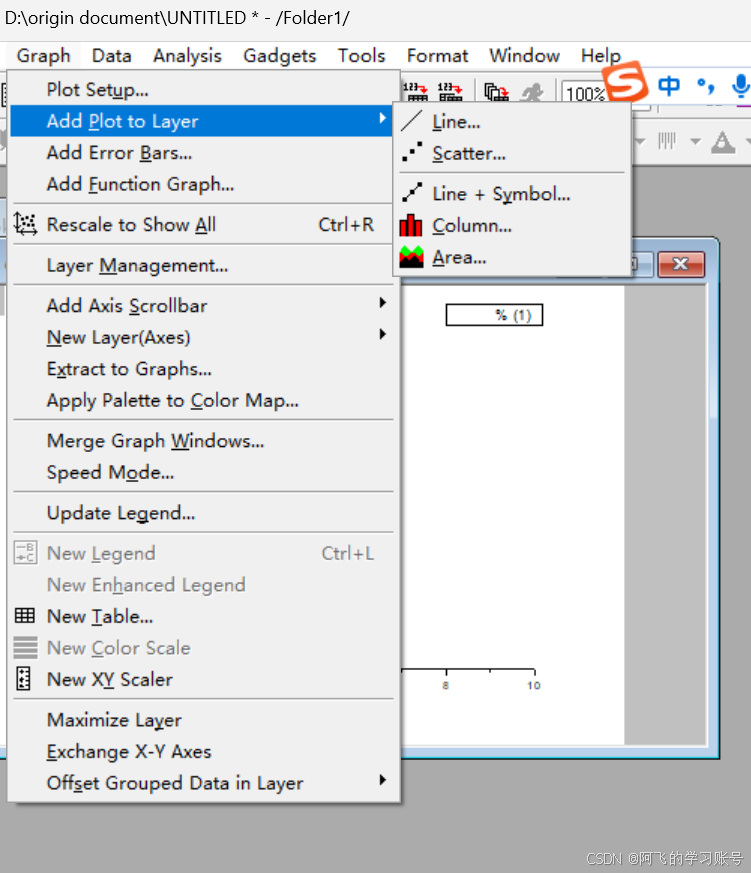

点击Graph-后续点击如下图操作，里面有各种类型图（如散点图、柱状图）

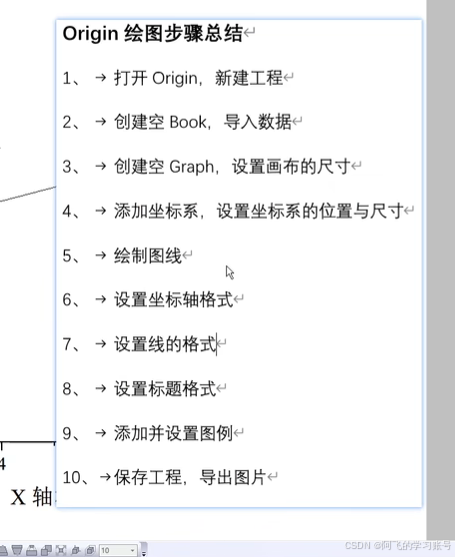

绘图总结步骤

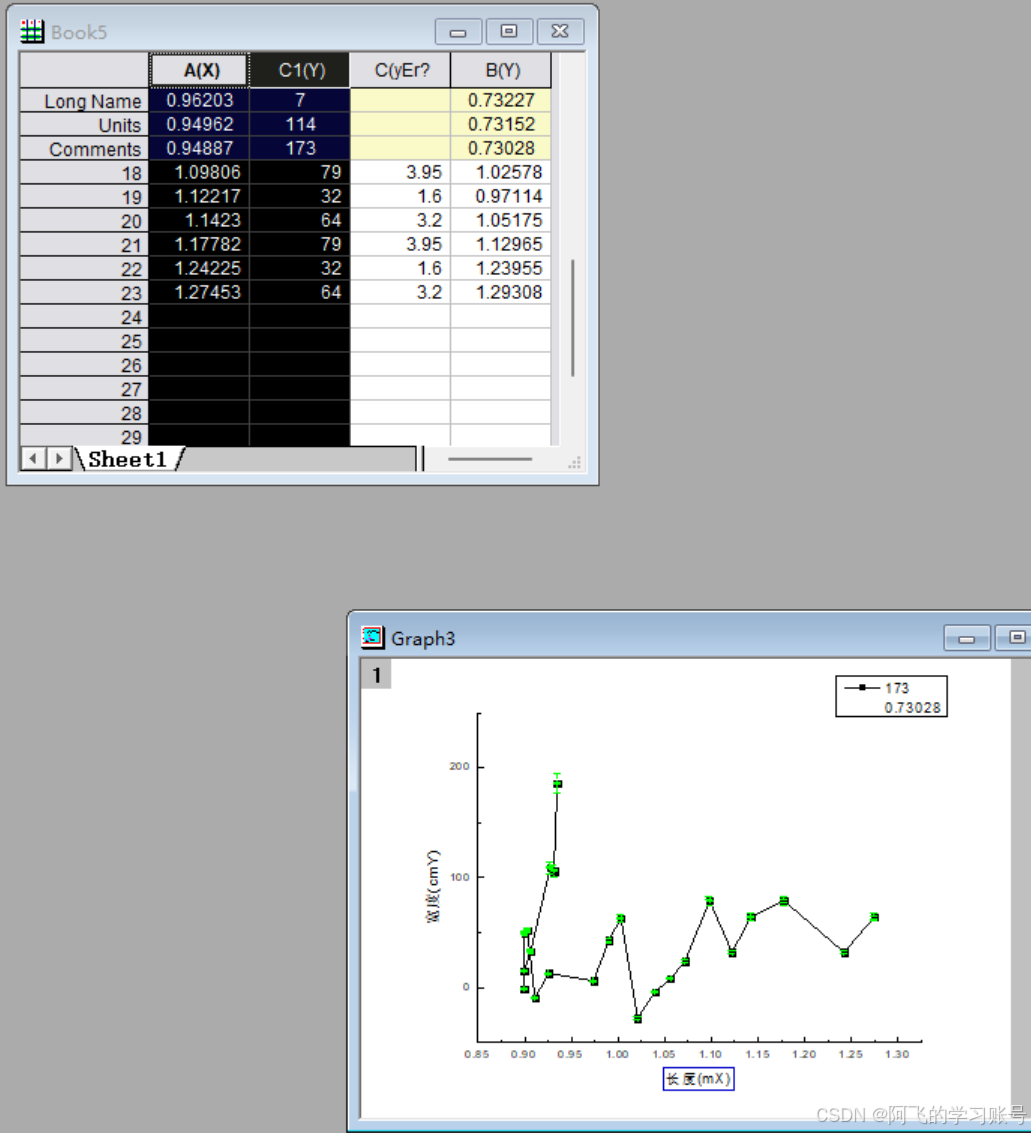

拿折线图来举例，先将数据导入book里面，然后选中选中所需数据，
选择最下面模板，即可作图
另外给大家总结一下，我们画出来的所有图都是按照如下连接

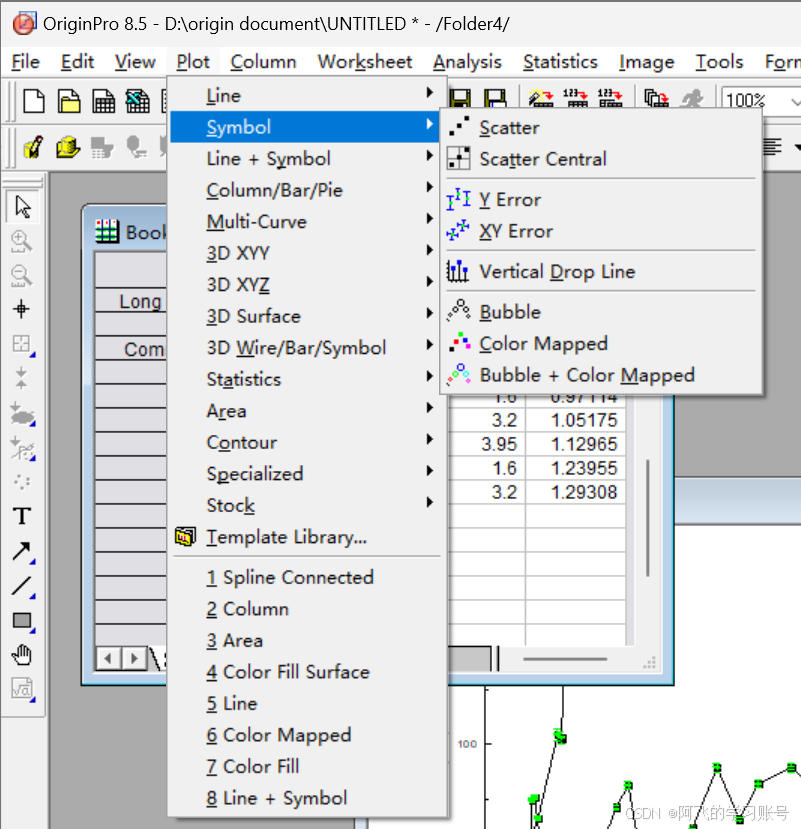

Plot-Symbol-点击图像类型

根据如上大致步骤，即可做出任意图形，但不同图形的数据要求不同，因此在导入数据和做数据处理时稍微有所不停，下面对不同图形进行总结

绘制图形总结

（1）简单二维图形绘制

1. 绘制线(Line)图

示例准备：导入 Graphing文件夹中的 AXES.OAT文件数据
①选中B列。

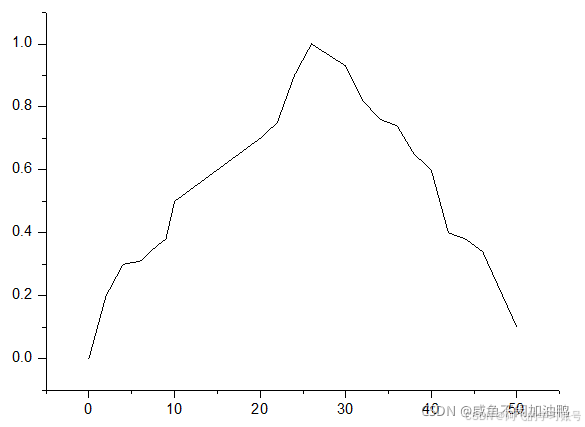

②单击菜单命令【Plot】→【Line】→【Line】或2D Graphs工具栏的【Line】。

2. 绘制Y误差( Y Error)图
   【Y Error】命令只绘制数据对应的误差而不显示数据点，如果希望对数据及其误差同时作图，应绘制含误差棒（Error Bar）图。

示例准备：
①导入 Curve Fitting文件中的 Gaussian.dat文件数据
②选中C列将其设置为 Y Error列。
③单击菜单命令【Plot】→【Symbol】→【Y Error】或2D Graphs工具栏的【Y Error】按钮。

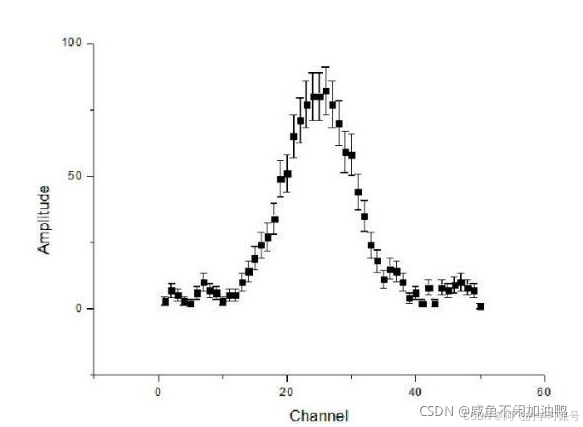

【Y Error】命令只绘制数据对应的误差而不显示数据点，如果希望对数据及其误差同时作图，应绘制含误差棒（Error Bar）图：

3. 绘制XY误差( XY Error)图

示例准备：导入 Curve Fitting文件中的 Gaussian .dat文件数据。
①单击 Standard工具栏上的【Add New
Columns】按钮添加一个列，并将其值设置为”1.5”，(注：该步骤只是为了演示本例绘图用，实际作作图时应采用真实的误差数据)。
②选中C、D列分别设置为Y Error、X Error。

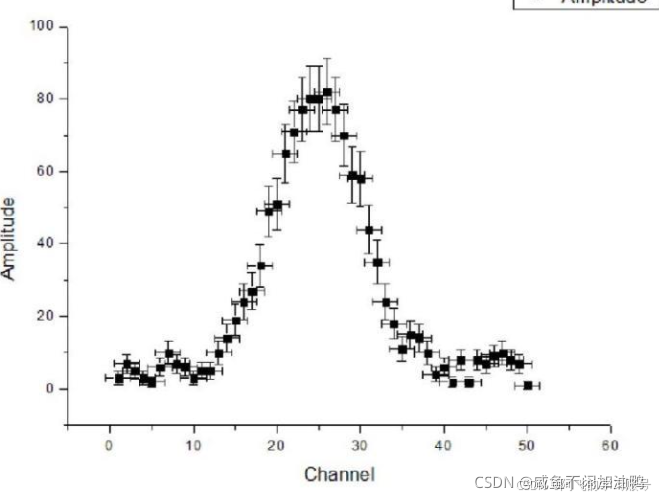

③选中A、B、C和D四个列，然后单击菜单命令【Plot】→【Symbol】→【XY
Error】或2D Graph工具栏上的【XY Error】按钮。

4. 绘制垂线( Vertical drop line)图

示例准备：导入 Graphing文件夹中的 AXES .DAT文件数据
①选中B列。

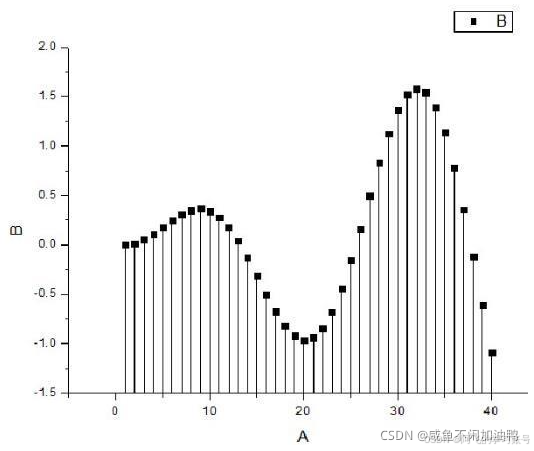

②单击菜单命令【Plot】→【Symbol】→【Vertical Drop Line】或2D Graphs工具栏【Vertical Drop
Line】按钮。
