集成稳压电源

集成稳压电源是线性电路

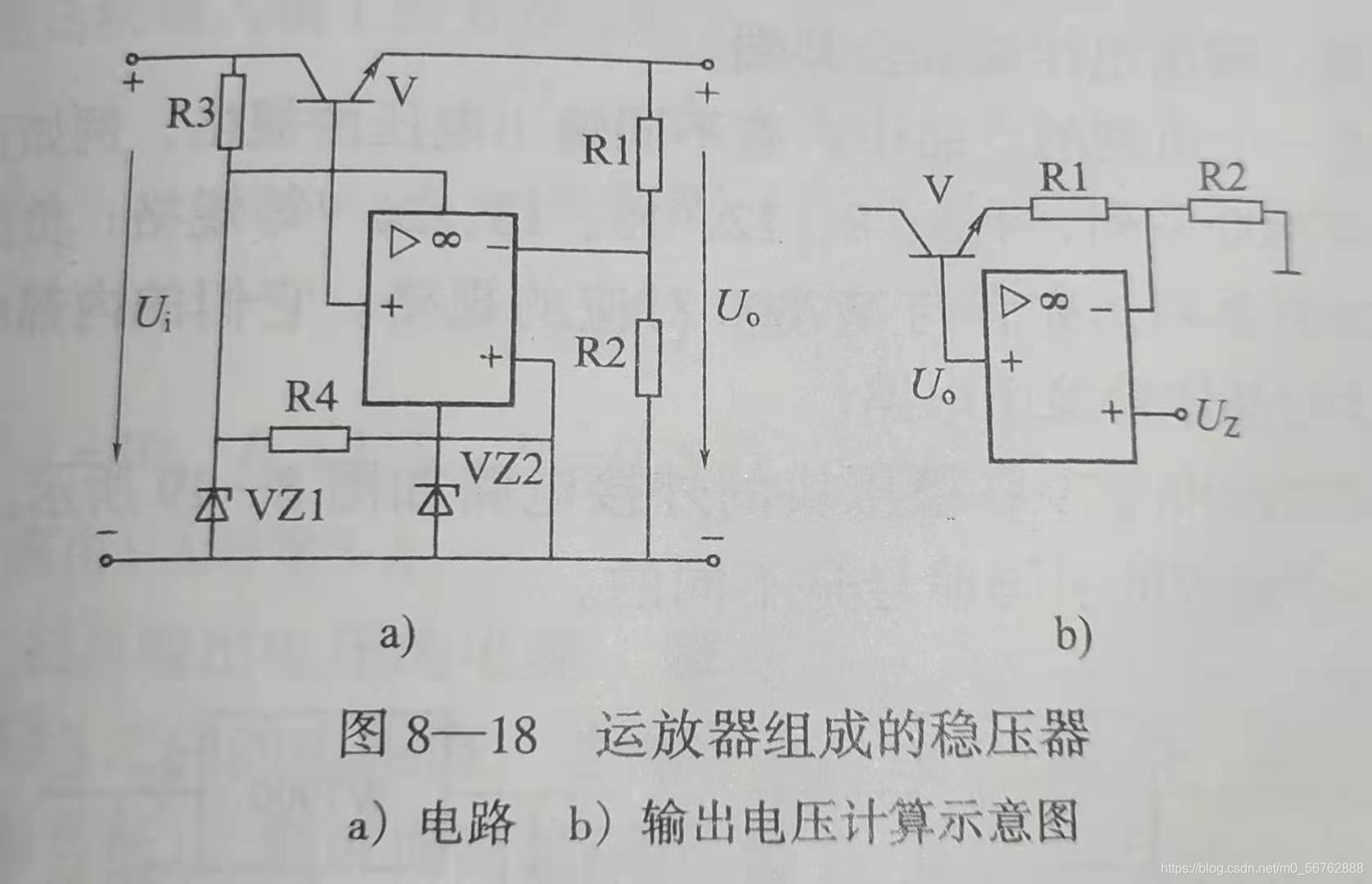

采用运放器的串联型稳压电路

采用单电源运放器代替放大环节，同相端接正值基准比较电压（b图），运放器输出端输出正电压到三极管基极，使三极管导通则有电压输出，输出电压经过采样电阻分压后成为运放器的负反馈支路。运放器的输出电压与稳压器输出电压相等。运放器是同相比例器接法。运放器处于线性工作状态。

• 基准电压稳定则输出电压稳定。
• 调节采样电阻值可改变运放器反相端的输入电压，从而改变运放器的放大倍数，达到改变输出电压值的目的。

集成稳压电路

前面介绍的稳压电路缺少很多保护环节。比如，输入端共模保护，过载保护，抗干扰，防震荡等，目前一般将这些电路集成在一个硅片上，制成三端稳压器系列产品。

• 三端稳压器只有输入电压端，输出电压端和公共端。
• 由于稳压值的输出电压就那么几个，因此取消了稳压值可调环节。
  W7800系列输出正压，W7900系列输出负压，它们的内部电路均是串联型晶体管稳压电路。
• 最高输入电压35v&#x
