proteus 中89c51芯片如何显示vcc和gnd

引脚介绍：一共40个引脚，32个并行口。

电源引脚
VCC（40口） +5v直流电
VSS （20口）接地

复位引脚
RST(9口) 复位输入信号

时钟引脚
XTAL1（19口） 晶振输入口
XTAL2 （18口） 晶振输入口

控制引脚
ALE（30口）地址锁存允许信号
PSEN （29口） 外部存储器选通信号
EA（31口）EA引脚表示存取外部程序代码之意，低电平动作，当此引脚接低电平后，系统会取用外部的程序代码（存于外部EPROM中）来执行程序。EA引脚必须接低电平，因为其内部无程序存储器空间。

I/O口引脚
P0# : P0.0~P0.7
P1# : P1.0~P1.7
P2# : P2.0~P2.7
P3# : P3.0~P3.7

P3口复用引脚
P3.0串口输入；
P3.1串口输出；
P3.2外部中断0；
P3.3外部中断1；
P3.4计数器输入0；
P3.5计数器输入1；
P3.6外部存储器写信号；
P3.7外部存储器读信号；

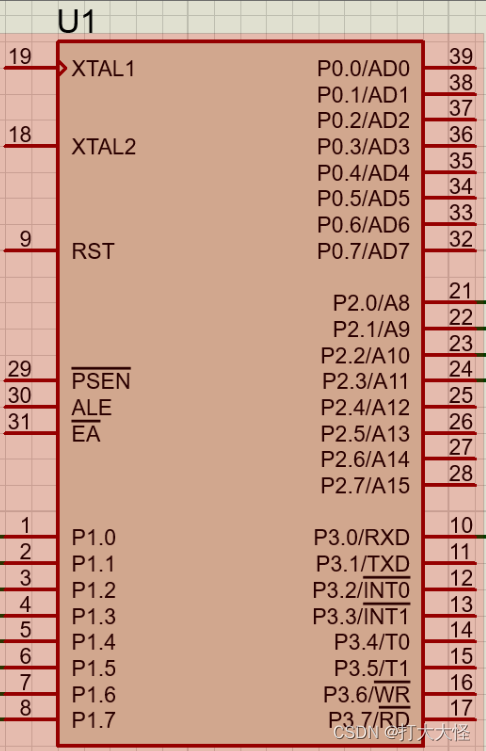

Proteus中电源VCC引脚和VSS接地引脚默认情况下是隐藏的

如果要显示可以选择菜单栏的Template \ Set Design Colours \ 勾选 show hidden pins。
