【Proteus8软件仿真】使用AT89C51单片机的外部引脚，点亮1个LED灯（采用汇编指令完成）；采用多个LED，设计一个LED流水灯电路，分别用51汇编语言和C语言编程，实现流水灯正常工作

一、点亮一个LED灯（汇编）

1、在proteus中进行元器件的摆放，电路图如下：

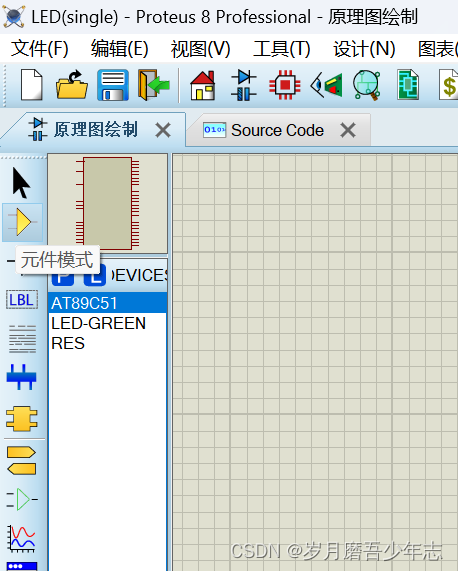

其中在选择LED灯和固定电阻时，选择左边竖行中的元件模式：

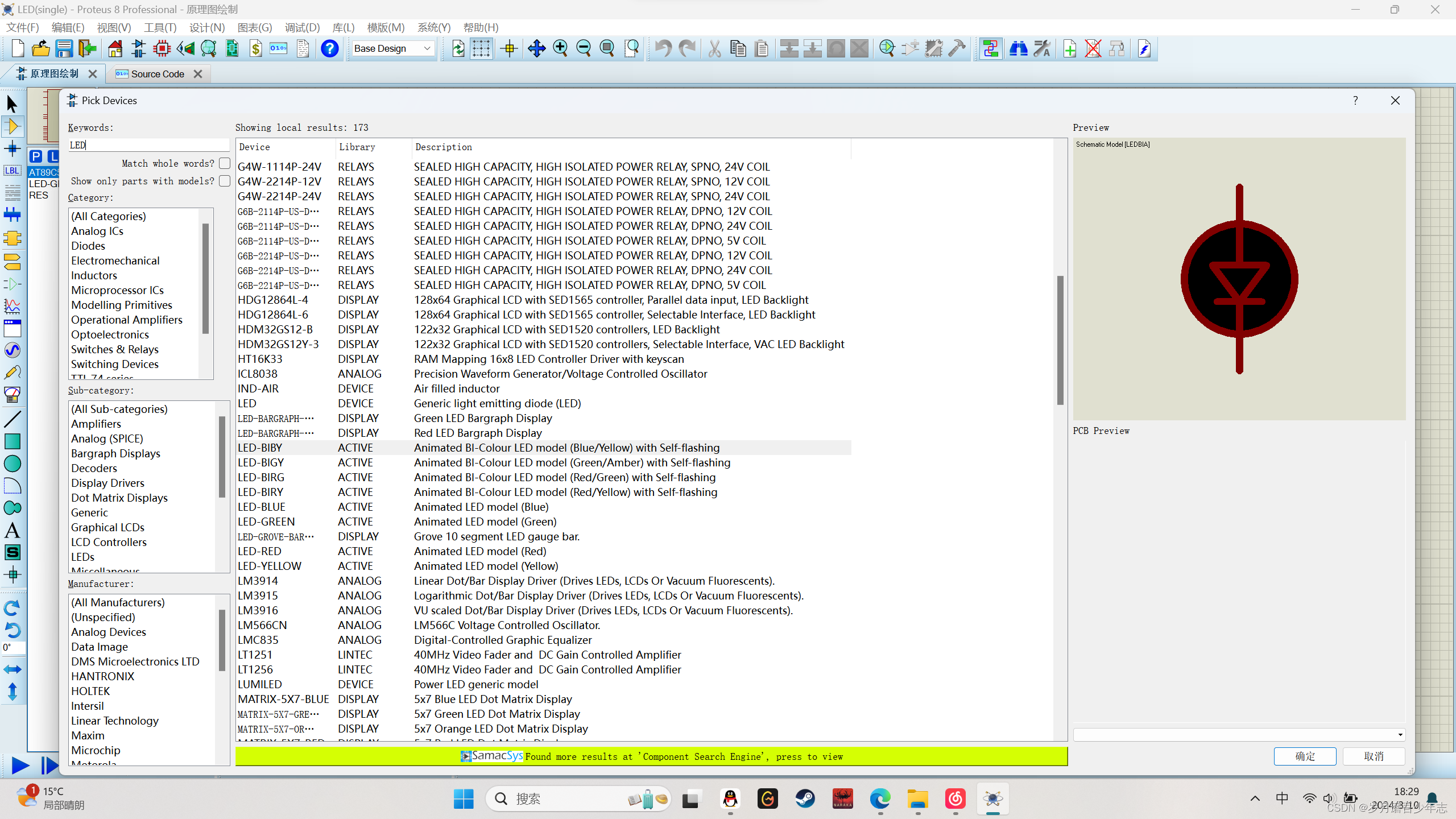

 然后在Pick Devices中分别搜索“LED”和“RES”:

 接地标识则选择终端模式，GROUND（GND）就是接地符号：

2、在keil软件中使用汇编语言写出代码，步骤如下：

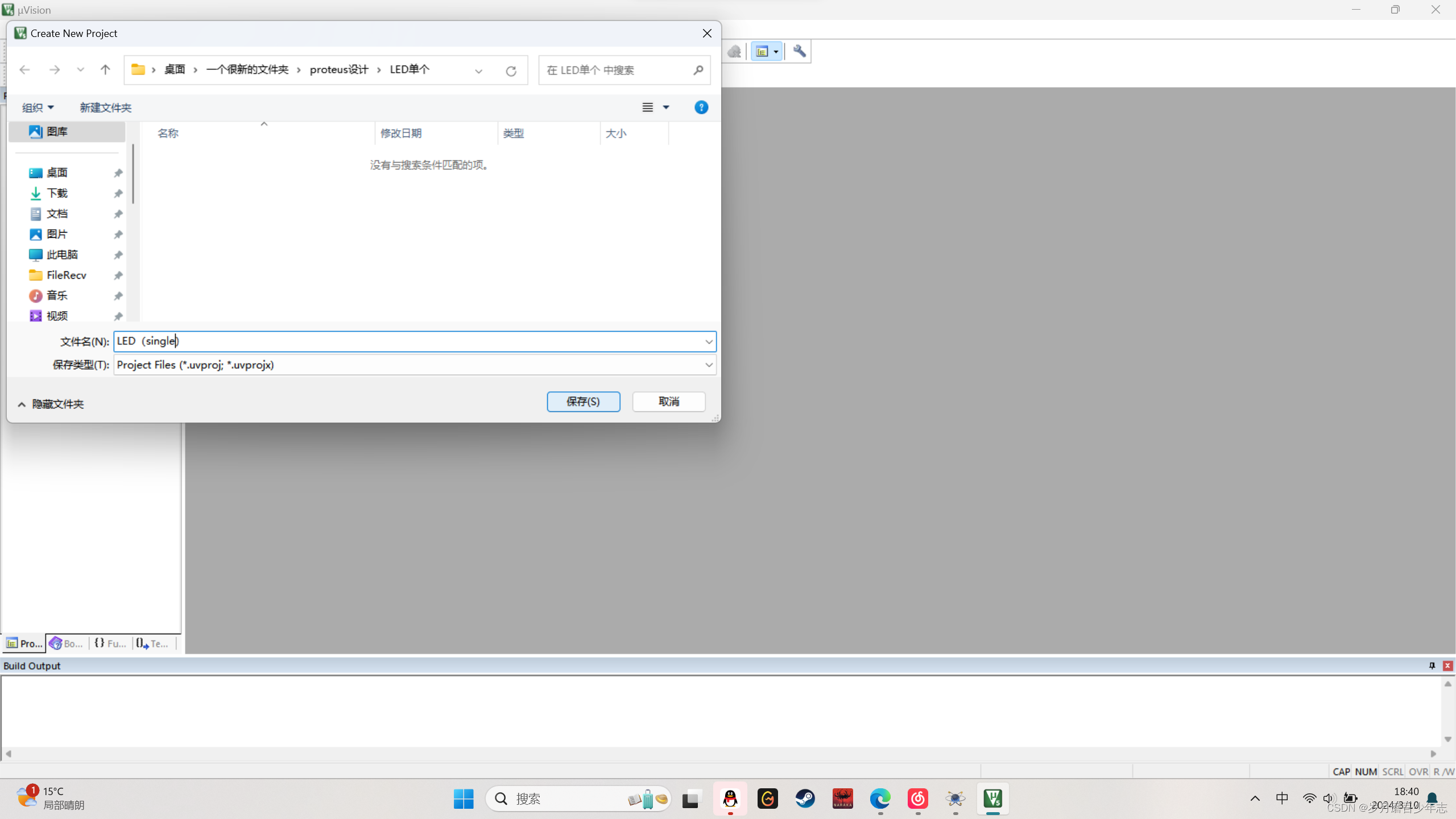

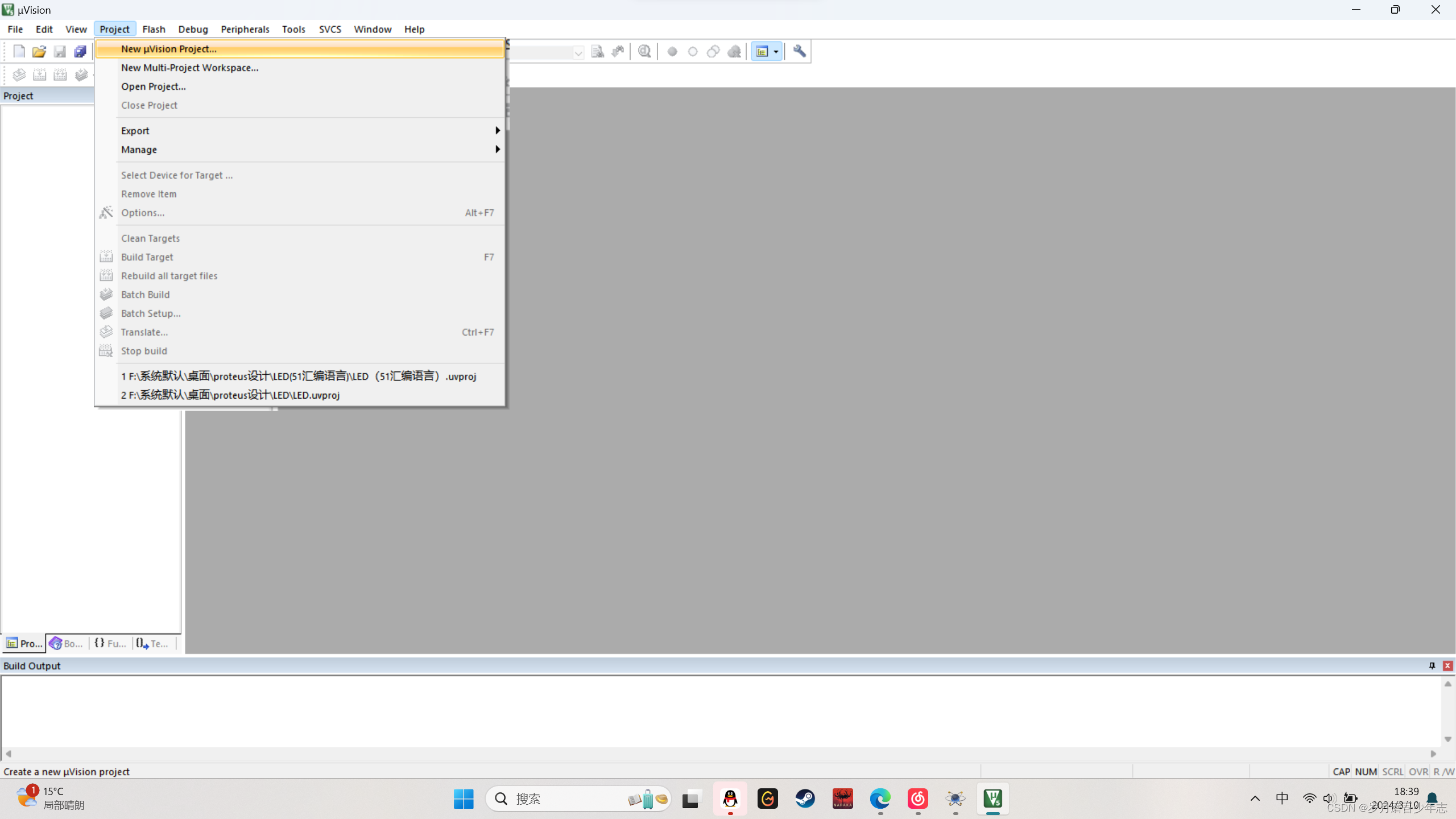

（1）首先，在主页面创建新项目，并给项目取名LED（single）：

（2） 然后，在弹出的搜索框内选择AT89C51单片机：

（3）然后点击创建空白文档，将你所设计的汇编代码写上去：

汇编代码如下 ：

ORG 0100H
SETB  P2.0
SJMP $        ;???????     $???????????
                ;SJMP $,??????
END

（4）然后点击保存按钮，此处要注意！！因为使用的是汇编语言，不是C文件，所以后缀要加" .asm "！！！ 此处我命名为 " main.asm " :

（5）右键点击 Source Group 1 ，再选择第三个选项，将你刚刚保存的 main.asm 添加进去：

这里的文件类型先切换成All files，然后文件中才会出现 .asm 后缀文件：

点击Add，就可以看见这个文件在Source Group 1的子目录里了：

（6）点击魔法棒，选择第三个选项Output，将Create HEX File选项勾选：

（7）最后点击编译按钮，这样就生成了 .hex 文件：

3、在protues中进行仿真实验进行验证

 （1）首先双击AT89C51芯片，然后点击Program File文件：

将在keil中创建的 .hex 文件添加进去，点击确定：

（2）最后点击左下角调试按钮，进行仿真：

（3） 仿真结果一致：

二、点亮LED流水灯（汇编+C语言）

 （在操作步骤上，流水灯与单个灯的步骤一致，因此省略详细的操作步骤，只保留了电路图、代码和仿真结果）

电路图如下:

1、C语言

代码如下：

//51单片机编程常用的头文件
	#include <reg51.h>
	#include <intrins.h>
	//延迟函数
	void delay_ms(int a)
	{
		int i,j;
		for(i=0;i<a;i++)
		{
			for(j=0;j<1000;j++) _nop_();

		}
	}

	void main(void)
	{
		while(1)
		{
			P0=0xfe;
			delay_ms(50);
			P0=0xfd;
			delay_ms(50);
			P0=0xfb;
			delay_ms(50);
			P0=0xf7;
			delay_ms(50);
			P0=0xef;
			delay_ms(50);
			P0=0xdf;
			delay_ms(50);
			P0=0xbf;
			delay_ms(50);
			P0=0x7f;
			delay_ms(50);
		}
	}

仿真结果如下：

 2、汇编语言

 代码如下：

org 0H
ljmp start
org 30H
start: mov a, #0feH
      mov p0, a
      acall delay
      mov a, #0fdH
      mov p0, a
      acall delay
      mov a, #0fbH
      mov p0, a
      acall delay
      mov a, #0f7H
      mov p0, a
      acall delay
      mov a, #0efH
      mov p0, a
      acall delay
      mov a, #0dfH
      mov p0, a
      acall delay
      mov a, #0bfH
      mov p0, a
      acall delay
      mov a, #07fH
      mov p0, a
      acall delay
      sjmp start

delay: mov r2, #0ffH
       mov r3, #0ffH ;
delay_loop1$:
    mov r1, #0ffH
delay_loop2$:
    mov r3, #0ffH
    nop             ;
	nop             ;
	nop             ;
    djnz r1, delay_loop2$
    djnz r2, delay_loop1$
    ret
end

仿真结果如下：



 三、总结

1、无论是使用汇编语言点亮单个LED灯还是用汇编+C语言点亮流水灯，两次仿真的结果都与预期所想一致

2、通过本次使用keil和Proteus软件对LED灯进行点亮，我基本掌握了两个软件的基本操作用法。知道了怎么用Proteus去创建电路原理图，明白如何用keil去生成 .hex 文件，然后添加到电路图中。两个软件都十分方便，在以后的使用中也能更加熟练的去掌握他们的操作方法。
