[VPN]VPN技术的几种配置案例

实验一:配置GRE隧道,并在隧道上运行静态路由实现互通

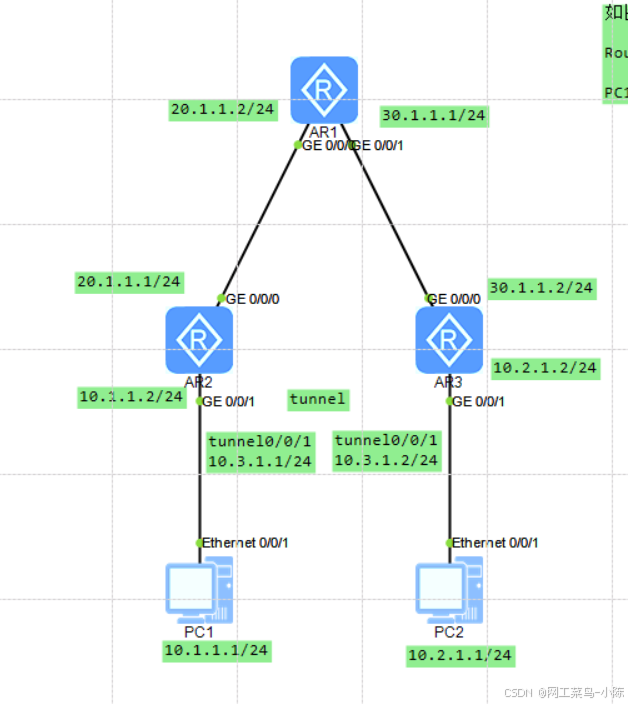

拓扑图

![[Pasted image 20241031142000.png]]

配置要求

AR1、AR2、AR3属于VPN骨干网,它们之间运行OSPF。

AR2和AR3之间使用三层隧道协议GRE,实现PC1和PC2互联。

PC1和PC2上分别指定AR2、AR3为自己的缺省网关。

操作步骤
  1. 配置AR2
#
interface GigabitEthernet0/0/0   //配置公网出接口
 ip address 20.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1   //配置私网出接口
 ip address 10.1.1.2 255.255.255.0
#
//配置Tunnel接口,Tunnel的源地址是发出报文的实际接口IP地址,目的地址是接收报文的实际接口IP地址
interface Tunnel0/0/1
 ip address 10.3.1.1 255.255.255.0
 tunnel-protocol gre
 source 20.1.1.1
 destination 30.1.1.2
#
//配置公网路由-ospf
ospf 1
 area 0.0.0.0
  network 20.1.1.0 0.0.0.255
#
//配置私网静态路由,下一条接口为Tunnel接口
ip route-static 10.2.1.0 255.255.255.0 Tunnel0/0/1
#
  1. 配置AR2
interface GigabitEthernet0/0/0
 ip address 20.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 30.1.1.1 255.255.255.0
#
ospf 1
 area 0.0.0.0
  network 20.1.1.0 0.0.0.255
  network 30.1.1.0 0.0.0.255
  1. 配置AR3
#
interface GigabitEthernet0/0/0
 ip address 30.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.2.1.2 255.255.255.0
#
interface Tunnel0/0/1
 ip address 10.3.1.2 255.255.255.0
 tunnel-protocol gre
 source 30.1.1.2
 destination 20.1.1.1
#
ospf 1
 area 0.0.0.0
  network 30.1.1.0 0.0.0.255
#️
ip route-static 10.1.1.0 255.255.255.0 tunnel0/0/1

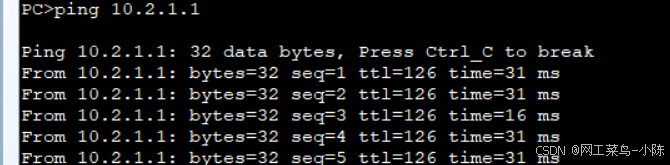

  1. 验证:
dis ip int brief

PC设置

  • PC1
    • IP 地址:10.1.1.1
    • 子网掩码:255.255.255.0
    • 默认网关:10.1.1.2
  • PC2
    • IP 地址:10.2.1.1
    • 子网掩码:255.255.255.0
    • 默认网关:10.2.1.2

![[Pasted image 20241031150722.png]]

实验二:GRE IPV6 to IPV4

组网需求

RouterA、RouterB、RouterC之间通过IPv4网络互连。
RouterA和RouterC分别连接到IPv6网络,且下挂IPv6主机PC1和PC2。
客户希望在RouterA和RouterC之间配置IPv6 over IPv4 GRE隧道,实现PC1和PC2间互通。

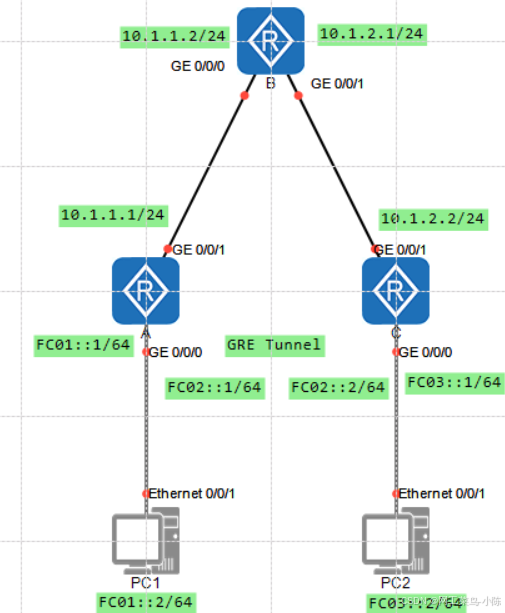

拓扑图

![[Pasted image 20241031160750.png]]

实验步骤

1.配置RA

ipv6
#
interface GigabitEthernet0/0/1
 ip address 10.1.1.1 255.255.255.0   //配置接口的IPv4地址
#
interface GigabitEthernet0/0/0
 ipv6 enable
 ipv6 address FC01::1/64    //配置接口的IPv6地址
#
interface Tunnel0/0/1
 ipv6 enable
 ipv6 address FC02::1/64
 tunnel-protocol gre
 source 10.1.1.1
 destination 10.1.2.2
#
ip route-static 10.1.2.0 255.255.255.0 10.1.1.2   //配置IPv4静态路由,确保RouterA到RouterC路由可达
#
ipv6 route-static FC03:: 64 Tunnel0/0/1   //配置IPv6静态路由,确保RouterA到PC2路由可达

  1. 配置RB
#
interface GigabitEthernet0/0/0
 ip address 10.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.2.1 255.255.255.0
#
  1. 配置RC
ipv6
#
interface GigabitEthernet0/0/0
 ipv6 enable
 ipv6 address FC03::1/64
#
interface GigabitEthernet0/0/1
 ip address 10.1.2.2 255.255.255.0
#
interface Tunnel0/0/1
 ipv6 enable
 ipv6 address FC02::2/64
 tunnel-protocol gre
 source 10.1.2.2
 destination 10.1.1.1
#
ip route-static 10.1.1.0 255.255.255.0 10.1.2.1  //配置IPv4静态路由,确保RouterC到RouterA路由可达
#
ipv6 route-static FC01:: 64 Tunnel0/0/01  //配置IPv6静态路由,确保RouterC到PC1路由可达

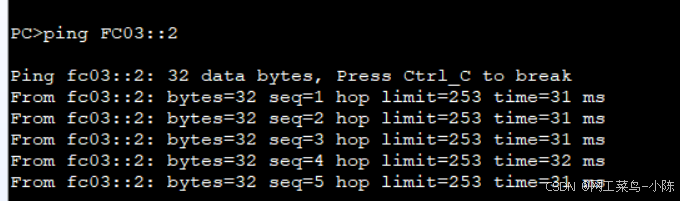

  1. 验证:
    ![[Pasted image 20241031163454.png]]

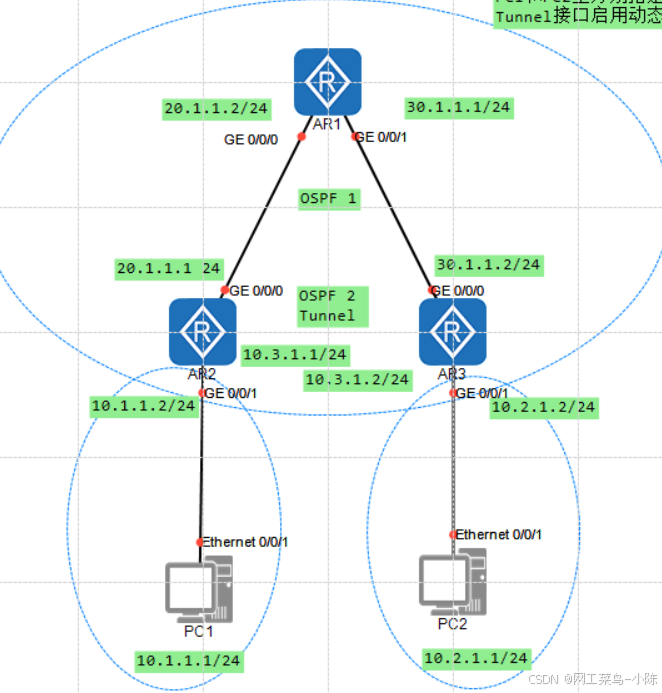

实验三:配置GRE隧道,并在隧道上运行OSPF实现互通的示例

组网需求

AR1、AR2、AR3属于VPN骨干网,它们之间运行OSPF。
AR2和AR3之间使用三层隧道协议GRE,实现PC1和PC2互联。
PC1和PC2上分别指定AR2、AR3为自己的缺省网关。
Tunnel接口启用动态路由协议OSPF。VPN骨干网上使用OSPF进程1,用户接入部分使用OSPF进程2。
![[Pasted image 20241031164251.png]]

实验步骤

  1. AR2-RA
#
interface GigabitEthernet0/0/0
 ip address 20.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.1.2 255.255.255.0
#
interface Tunnel0/0/1
 ip address 10.3.1.1 255.255.255.0
 tunnel-protocol gre
 source 20.1.1.1
 destination 30.1.1.2
#
ospf 1
 area 0.0.0.0
  network 20.1.1.0 0.0.0.255
#
ospf 2
 area 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 10.3.1.0 0.0.0.255
#

  1. AR1-RB
#
interface GigabitEthernet0/0/0
 ip address 20.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 30.1.1.1 255.255.255.0
#
#
ospf 1
 area 0.0.0.0
  network 20.1.1.0 0.0.0.255
  network 30.1.1.0 0.0.0.255
#
  1. AR3-RC
#
interface GigabitEthernet0/0/0
 ip address 30.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.2.1.2 255.255.255.0
#
ospf 1
 area 0.0.0.0
  network 30.1.1.0 0.0.0.255
#
ospf 2
 area 0.0.0.0
  network 10.2.1.0 0.0.0.255
  network 10.3.1.0 0.0.0.255
#
interface Tunnel0/0/1
 ip address 10.3.1.2 255.255.255.0
 tunnel-protocol gre
 source 30.1.1.2
 destination 20.1.1.1
#
  1. 验证:
dis ip routing-table
PC>ping 10.2.1.1

Ping 10.2.1.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 10.2.1.1: bytes=32 seq=2 ttl=126 time=31 ms
From 10.2.1.1: bytes=32 seq=3 ttl=126 time=32 ms
From 10.2.1.1: bytes=32 seq=4 ttl=126 time=15 ms
From 10.2.1.1: bytes=32 seq=5 ttl=126 time=32 ms

--- 10.2.1.1 ping statistics ---
  5 packet(s) transmitted
  4 packet(s) received
  20.00% packet loss
  round-trip min/avg/max = 0/27/32 ms

PC>

VXLAN技术

作用

旨在实现大规模的二层网络扩展

基于Overlay的网络虚拟化技术,

通过现有的三层网络之上搭建虚拟的二层网络,为跨数据中心或规模数据中心内的虚拟机提供二层互通能力。

VXLAN协议基于UDP封装,在IP网络上运行,允许在不同的物理网络中创建虚拟网络。

工作原理

VXLAN的核心组件包括VXLAN隧道终结点(VTEP,VXLAN Tunnel End Point)和VXLAN网络标识符(VNI,VXLAN Network Identifier)。

  1. VTEP: 每个物理网络设备(如交换机、路由器等)或虚拟网络设备(如虚拟交换机)上配置一个或多个VTEP,用于VXLAN报文的封装和解封装操作。
  2. VNI: VXLAN中的每个二层网络都有一个唯一的标识符VNI(24位),用于区分不同的虚拟网络,相当于传统VLAN的扩展,但可以支持高达1600万个虚拟网络。
  3. 封装过程: 当虚拟机发送一个二层数据帧时,VTEP将该帧封装成VXLAN报文,并通过UDP隧道发送到目标VTEP。目标VTEP在收到报文后会解封装,将其还原为原始二层数据帧。
  4. 多播和单播通信: VXLAN在初期通常使用多播来实现广播和未知单播流量的分发,而现代VXLAN则更多采用EVPN(Ethernet VPN)实现多播和单播流量控制。
VXLAN配置-华为设备

在VXLAN中,可以选择使用静态映射或EVPN来实现MAC地址学习和VTEP间的通信:

  • 静态映射: 适合小规模网络,但不灵活。
  • EVPN: 推荐用于大规模网络中动态学习MAC地址。
配置命令

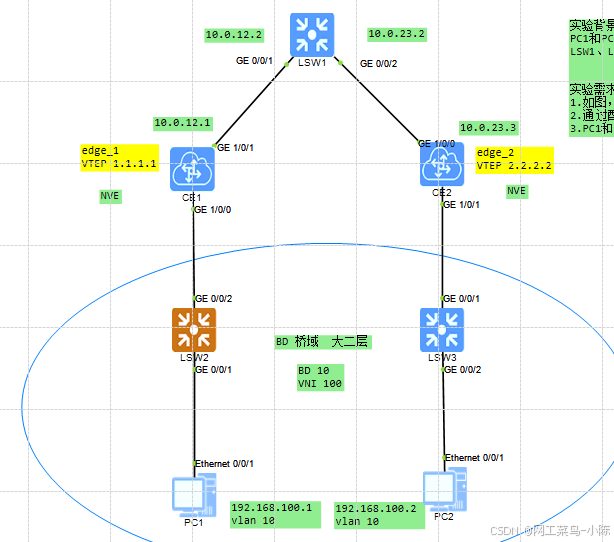

1.拓扑图
![[Pasted image 20241031114628.png]]

2.配置基础命令
1.配置IP,划分VLAN

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10
  1. 配置CE1 CE2
注意

在华为交换机中,CE交换机可以切换至路由模式portswitch,直接配置IP地址 配置结束后要使用commit提交配置,不然不生效

interface GE1/0/1
 undo portswitch
 shutdown
 ip address 10.0.12.1 255.255.255.0

配置LSW1 border
要创建两个互联端口,华为设备受限

vlan batch 100 200

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 100

interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 200

interface Vlanif100
 ip address 10.0.12.2 255.255.255.0

interface Vlanif200
 ip address 10.0.23.2 255.255.255.0


  1. 配置underlay路由
    1.直接配置ospf或者静态路由可以 CE1 CE2 LSW1 都是一样的,放行所有接口
ospf 1
 area 0.0.0.0
  network 0.0.0.0 255.255.255.255
  1. 查看命令
dis ip routing-table  2.2.2.2
dis ospf peer brief
ping -a 1.1.1.1 2.2.2.2

3.VXLAN配置

3.1 创建子接口

interface GE1/0/0
port link-type trunk

interface GE1/0/0.1 mode l2    //创建子接口
 encapsulation dot1q vid 10    //子接口和vlan 10关联
 bridge-domain 10              //子接口和BD 关联
 含义:G1/0/0接收到vlan 10的报文,则将报文关联到bd 10

3.2 VXLAN隧道

bridge-domain 10    //进入BD 10 配置
 vxlan vni 100      //将BD 10 和vnI 100进行关联
interface Nve1      //创建vxlan隧道,编号1
 source 2.2.2.2     //源地址2.2.2.2
 vni 100 head-end peer-list 1.1.1.1    //隧道的目标IP

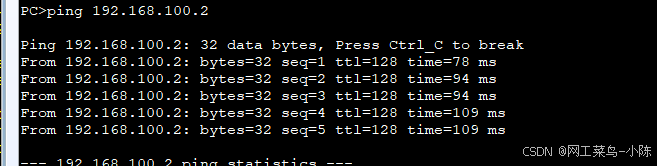

验证:

dis vxlan tunnel

![[Pasted image 20241031124057.png]]

![[Pasted image 20241031124257.png]]

注意:CE接口默认是shutdown状态,需要undo shutdown
