[MSTP]MSTP简单配置案例

前言

前面的文章已经简单介绍了MSTP知识点

今天来配置一个案例

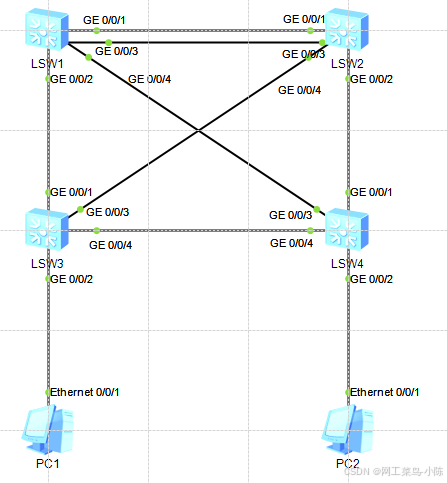

拓扑图

设备：交换机S5700
线序：随机

实验步骤

1.创建VLAN
S1配置

[S1]vlan batch 10 20 30 40 50 60 70 80

S2配置

[S2]vlan batch 10 20 30 40 50 60 70 80

S3配置

[S3]vlan batch 10 20 30 40 50 60 70 80

S4配置

[S4]vlan batch 10 20 30 40 50 60 70 80

这里的vlan batch 代表创建多个vlan，这里后面跟几个就是几个
还有一种形式 vlan batch 10 to 20 这里就有10-20共11个vlan

2.设置连接方式(Access Trunk hybird-华为设备初始模式)

Access:可以理解为接入终端设备使用—电脑，打印机等生活中常见的设备
Trunk:就是连接二层/三层设备—交换机与路由器，交换机与交换机，路由器与路由器
hybird:同时支持A和T，但是Hybird 端口可以根据数据包的 VLAN 标识符来灵活地处理来自多个 VLAN 的流量。
端口就像一个智能插座，既能给多台设备供电，也能区分设备的类型，做出不同的处理。端口就像一个智能插座，既能给多台设备供电，也能区分设备的类型，做出不同的处理。

类型	Access	Trunk	Hybird
VLAN数量	只允许一个VLAN	允许多个VLAN	允许多个VLAN
是否标记	不标记 (Untagged)	需要标记 (Tagged)	可标记 (Tagged) 也可不标记 (Untagged)
用途	接入终端设备 (电脑, 打印机)	交换机/路由器之间的连接	终端设备、IP摄像头等多VLAN的需求
PVID	有（默认为接入的VLAN）	无，所有VLAN标签都保留	有，未标记的流量将被关联到PVID

后面创建的比较多，我们就批量创建并加入组

port-group 1
将端口加入进去
group-member g0/0/0

S1配置()

[S1]port-group 1
<将端口加入组,下面两种方式都可以>
第一种：[S1-port-group-1]group-member g0/0/1 g0/0/2 g0/0/3 g0/0/4
第二种：
[S1-port-group-1]group-member GigabitEthernet 0/0/1
[S1-port-group-1]group-member GigabitEthernet 0/0/2
[S1-port-group-1]group-member GigabitEthernet 0/0/3
[S1-port-group-1]group-member GigabitEthernet 0/0/4
[S1-port-group-1]p l t
<下面是自动的>
[S1-GigabitEthernet0/0/1]p l t
[S1-GigabitEthernet0/0/2]p l t
[S1-GigabitEthernet0/0/3]p l t
[S1-GigabitEthernet0/0/4]p l t

[S1-port-group-1]p t a v all
<下面是自动的>
[S1-GigabitEthernet0/0/1]p t a v all
[S1-GigabitEthernet0/0/2]p t a v all
[S1-GigabitEthernet0/0/3]p t a v all
[S1-GigabitEthernet0/0/4]p t a v all

S2配置

[S2]port-group 1
[S2-port-group-1]group-member g0/0/1 g0/0/2 g0/0/3 g0/0/4
[S2-port-group-1]p l t
<下面是自动的>
[S2-GigabitEthernet0/0/1]p l t
[S2-GigabitEthernet0/0/2]p l t
[S2-GigabitEthernet0/0/3]p l t
[S2-GigabitEthernet0/0/4]p l t
[S2-port-group-1]p t a v a
<下面是自动的>
[S2-GigabitEthernet0/0/1]p t a v a
[S2-GigabitEthernet0/0/2]p t a v a
[S2-GigabitEthernet0/0/3]p t a v a
[S2-GigabitEthernet0/0/4]p t a v a
[S2-port-group-1]

S3配置

[S3]port-group 1

[S3-port-group-1]group-member g0/0/1 g0/0/3 g0/0/4

[S3-port-group-1]p l t
<下面是自动的>
[S3-GigabitEthernet0/0/1]p l t
[S3-GigabitEthernet0/0/3]p l t
[S3-GigabitEthernet0/0/4]p l t

[S3-port-group-1]p t a v a
<下面是自动的>
[S3-GigabitEthernet0/0/1]p t a v a
[S3-GigabitEthernet0/0/3]p t a v a
[S3-GigabitEthernet0/0/4]p t a v a

S4配置

[S4]port-group 1

[S4-port-group-1]group-member g0/0/1 g0/0/3 g0/0/4

[S4-port-group-1]p l t
<下面是自动的>
[S4-GigabitEthernet0/0/1]p l t
[S4-GigabitEthernet0/0/3]p l t
[S4-GigabitEthernet0/0/4]p l t

[S4-port-group-1]p t a v a
<下面是自动的>
[S4-GigabitEthernet0/0/1]p t a v a
[S4-GigabitEthernet0/0/3]p t a v a
[S4-GigabitEthernet0/0/4]p t a v a

3.配置MSTP
S1配置

<启用STP>
[S1]stp enable
<设置STP模式为MSTP>
[S1]stp mode mstp
<进入mst域>
[S1]stp region-configuration
<MSTP域名为chp>
[S1-mst-region]region-name chp
<MST域修订级别为1，默认为0>
[S1-mst-region]revision-level 1
<实例1关联>
[S1-mst-region]instance 1 vlan 10 30 50 70
<实例2关联>
[S1-mst-region]instance 2 vlan 20 40 60 80
<激活MST域设置>
[S1-mst-region]active region-configuration
Info: This operation may take a few seconds. Please wait for a moment...done.
<查看配置>
[S1-mst-region]d th
#
stp region-configuration
 region-name chp
 revision-level 1
 instance 1 vlan 10 30 50 70
 instance 2 vlan 20 40 60 80
 active region-configuration
#
return

S2配置

[S2]stp enable
[S2]stp mode mstp
[S2]stp region-configuration
[S2-mst-region]region-name chp
[S2-mst-region]revision-level 1
[S2-mst-region]instance 1 vlan 10 30 50 70
[S2-mst-region]instance 2 vlan 20 40 60 80
[S2-mst-region]active region-configuration
Info: This operation may take a few seconds. Please wait for a moment...done.
[S2-mst-region]

S3配置

[S3]stp enable
[S3]stp mode mstp
[S3]stp region-configuration
[S3-mst-region]region-name chp
[S3-mst-region]revision-level 1
[S3-mst-region]instance 1 vlan 10 30 50 70
[S3-mst-region]instance 2 vlan 20 40 60 80
[S3-mst-region]active region-configuration

S4配置

[S4]stp enable
[S4]stp mode mstp
[S4]stp region-configuration
[S4-mst-region]region-name chp
[S4-mst-region]revision-level 1
[S4-mst-region]instance 1 vlan 10 30 50 70
[S4-mst-region]instance 2 vlan 20 40 60 80
[S4-mst-region]active region-configuration

4.配置主根桥和备根桥
实例1配置为主(primary)，实例2配置为备用(secondary)
S1配置

[S1]stp instance 1 root primary
[S1]stp instance 2 root secondary

实例1配置为备用(secondary)，实例2配置为主(primary)
S2配置

[S2]stp instance 1 root secondary
[S2]stp instance 2 root primary

5.设置边缘端口

S3配置

[S3]int g0/0/2
[S3-GigabitEthernet0/0/2]stp edged-port enable

S4配置

[S4]int g0/0/2
[S4-GigabitEthernet0/0/2]stp edged-port enable

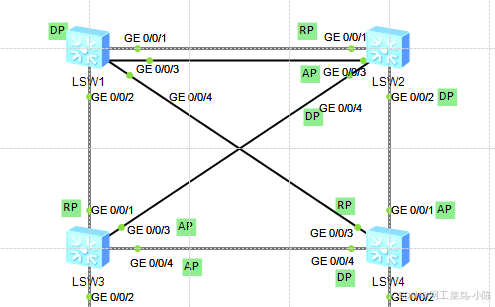

验证

root:根端口 RP
DEST:指定端口 DP
ALTE:备用端口 AP

1.查看实例1端口角色

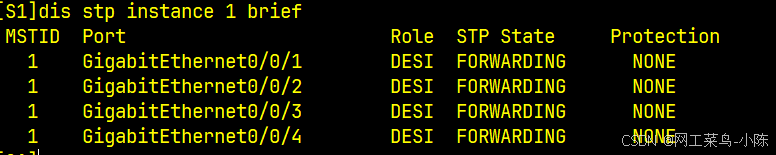

S1的实例1

[S1]dis stp instance 1 brief

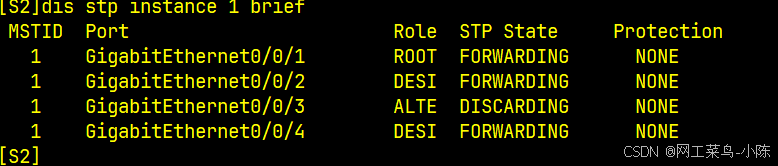

S2实例1

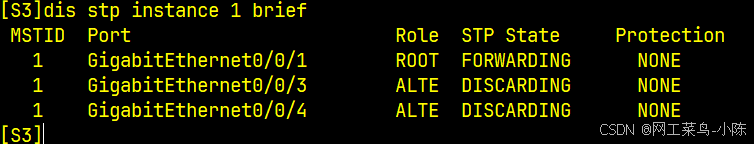

S3实例1

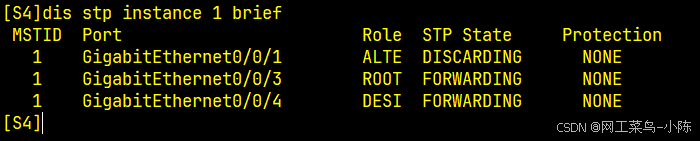

S4实例1

2.查看实例2端口角色
方法和上面的实例1的查询方式一样
