⑧【蓝桥杯】STM32G4嵌入式竞赛实训平台（CT117E-M4）学习——LCD

写在前面——

        本文将介绍嵌入式竞赛实训平台（CT117E-M4）开发板上LCD的使用。

目录

一、硬件平台

二、软件平台

三、原理图

四、函数使用

四、小结

---

一、硬件平台

        嵌入式竞赛实训平台（CT117E-M4）是北京国信长天科技有限公司设计、生产的一款“蓝桥杯全国软件与信息技术专业人才大赛–嵌入式设计与开发科目”专用竞赛平台，平台以STM32G431RBT6为主控芯片，预留扩展板接口，可为用户提供丰富的实验场景。

CT117E-M4产片图片

二、软件平台

         KEIL5,STM32CubeMX

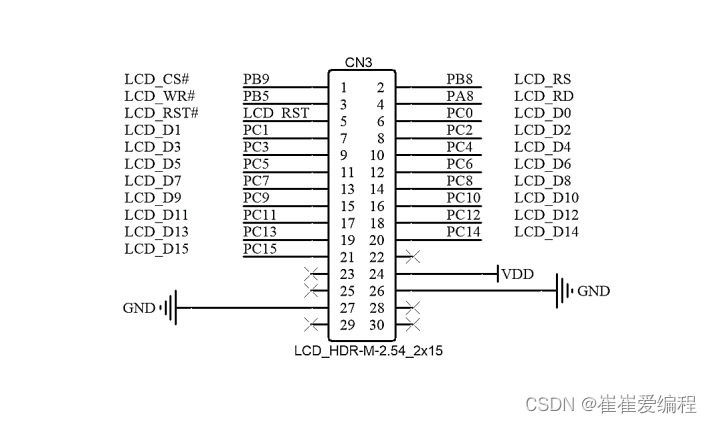

三、原理图

        LCD的使用，官方有提供例程，我们直接使用即可，无需配置；需要注意的是，他的接口和LED有重叠

四、函数使用

void LCD_DisplayChar(u8 Line, u16 Column, u8 Ascii);
void LCD_DisplayStringLine(u8 Line, u8 *ptr);

         上面是用来显示字符，下面是用来显示字符串的。不管是显示字符还是字符串，都需要指定显示的行数。从Line0到Line9都是可用的。显示字符时还需要指定列。LCD屏幕的宽度是范围是0~319，一个字符的占到了16，因此将一个字符a显示在第—行第一列需要这么写:

void LCD_DisplayChar(Line0, 319 - 16, 'a');

格式化输出：

uint8_t buf[30] ;
sprintf((char *) buf,"%02d : %02d : %02d" ,hour, min,sec);

        通常，使用按键进行界面的切换，在进行界面切换时，如果不清除原屏的话，有可能会导致上一界面的内容还留在屏幕上。因此在界面切换的时候，先使用LCD_Clear(White)函数进行清屏。
        此外，可以关注一下时刻刷新LCD屏是否会造成系统的阻塞，比如利用定时器进行10ms的按键扫描，有可能会因为LCD屏幕刷新的频繁导致30ms才能进行一次按键扫描，此时可以适当减缓LCD屏幕刷新速度。

四、小结

        LCD的使用就到这里了~
