1. 通信系统性能指标

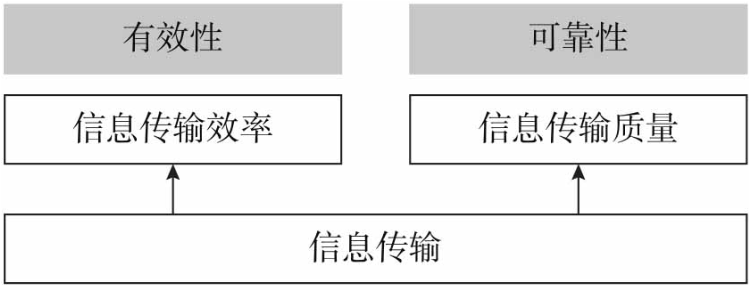

通信系统的作用就是进行信息传输，评价其优劣一般从有效性和可靠性两个方面来考虑，如下图所示。
有效性：关注的是通信系统的信息传输效率。传输一定信息所需的频谱带宽越小、时间越短，有效性越好；反之，所需频谱带宽越大、时间越长，有效性越差。
可靠性：关注的是通信系统的信息传输质量。信息在传输过程中的失真越小，可靠性越高；反之，失真越大，可靠性越低。
2. 模拟通信系统
模拟通信系统的有效性一般用频谱带宽来衡量，可靠性一般用信噪比来衡量。
2.1 概述

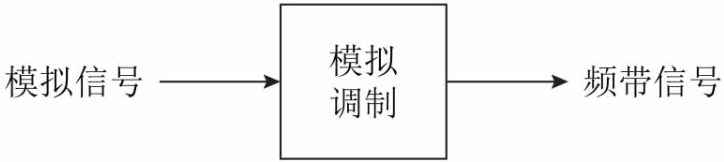

模拟信号经模拟调制转换为频带信号，如下图所示。
如何对模拟通信系统的性能进行评估呢？下面从有效性和可靠性两个方面来做一下分析。
2.2 有效性
对模拟通信系统来讲，如果传输的信息相同，传输时间也相同，则有效性只与频谱带宽有关：频谱带宽越窄，有效性越好；反之，频谱带宽越宽，有效性越差。
以调幅（AM）广播和调频（FM）广播为例。调幅广播和调频广播传输的信息都是语音。一般中波调幅广播每个频道占用的带宽略小于9kHz，而一般调频广播每个频道占用的带宽略小于200kHz。从有效性来看，调频广播的有效性要低于调幅广播。
2.3 可靠性
对模拟通信系统来讲，可靠性主要与信噪比有关：信噪比越高，信息失真越小，可靠性越高；反之，信噪比越低，信息失真越大，可靠性越低。
还是以调幅（AM）广播和调频（FM）广播为例。
对于调幅广播来讲，叠加在已调信号波形上的干扰信号会导致接收机解调得到的语音失真，信噪比低，可靠性比较差。
对于调频广播来讲，接收机通过限幅器将叠加在已调信号波形上的干扰信号削去即可，干扰不会导致接收机解调得到的语音失真，因此调频广播的信噪比很高，可靠性也就很高。
3. 数字通信系统
数字通信系统的有效性一般用频谱资源利用率来衡量，可靠性一般用误比特率来衡量。
3.1 概述
信息比特经信道编码转换为编码码元、经数字调制（数字映射）转换为调制码元、经脉冲成形转换为基带信号、经模拟调制转换为频带信号的过程如下图所示。

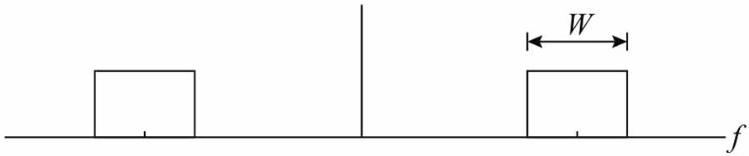

信道带宽决定了频带信号的带宽，如果信道带宽为W，则频带信号的带宽最大为W，如下图所示。

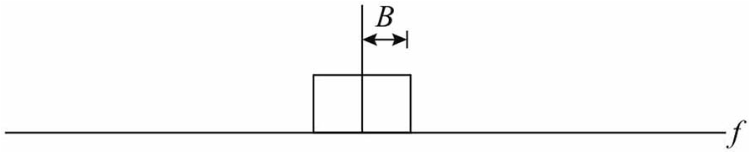

如果模拟调制采用双边带调制，则基带信号带宽：B=W/2，如下图所示。

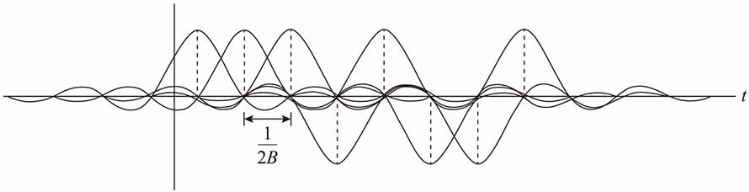

如果脉冲成形滤波器采用理想低通滤波器，脉冲波形采用sinc脉冲，如下图所示，则调制码元的波特率：RB=2B=W。
也就是说，在模拟调制方式和脉冲成形滤波器确定的情况下，给定了信道带宽，就意味着调制码元的波特率也确定了。
在调制码元波特率确定的情况下，信息传输速率能达到多少呢？主要取决于所采用的数字调制和信道编码方式。
暂不考虑信道编码，假定直接对信息比特进行数字调制。
对于MPSK和MQAM调制，信息传输速率和码元波特率的关系为：Rb=RBlog2M。
如果数字调制采用QPSK，则一个调制码元可以承载2个信息比特，Rb=2RB。
如果数字调制采用8PSK，则一个调制码元可以承载3个信息比特，Rb=3RB。
如果数字调制采用16QAM，则一个调制码元可以承载4个信息比特，Rb=4RB。
很明显：不考虑信道编码，在给定调制码元波特率的情况下，信息传输速率随着数字调制阶数的增加而增大。
是不是只要无限提高数字调制阶数，就可以无限提高信息传输速率呢？

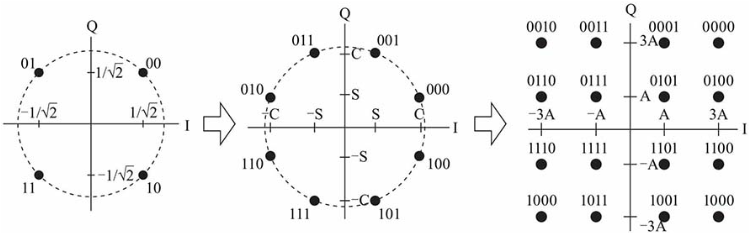

答案是否定的，随着数字调制阶数的提高，星座图中点间距变小，如下图所示，这意味着抗干扰能力变差，信息传输出错的概率（误比特率）会提高。
要想改善误比特率，有2个办法：提高信噪比和增加信道编译码。
a 提高信噪比
通过增大信号发射功率来提高信噪比。需要注意的是：因为信号发射功率不可能无限提高，所以信噪比总是有限的。
在模拟通信系统中，信噪比一般用S/N来表示；而在数字通信系统中信噪比一般用Eb/N0来表示。
下面看一下数字通信系统中S/N和Eb/N0之间的关系。
信号功率：S=Eb·Rb，其中：Eb是每比特的能量，Rb是信息传输速率。
噪声功率：N=N0·B，其中：N0是噪声功率谱密度，B是信道带宽，注意：这里的信道带宽是指基带带宽。
两边取以10为底的对数，再乘以10：
在数字调制方式和脉冲成形滤波器确定的情况下，Rb/B是个固定值，因此以dB表示的S/N和Eb/N0之间只是差个常数而已。
为什么说Rb/B是个固定值呢？
假定数字调制采用MPSK或MQAM，则：Rb=RBlog2M。
再假定脉冲成形滤波器采用理想低通滤波器，则：RB=2B。
综上可得：Rb/B=2log2M。
b 增加信道编译码
在数字调制之前增加信道编码，在解调之后增加信道译码，利用信道编码时增加的冗余信息来实现纠错。因为信道编码增加了冗余信息，所以码元的波特率、信号频谱带宽也随之提高。
以下图所示的（2,1,3）卷积码为例。
编码器输入一个信息比特，输出2个编码码元，如果信息传输速率Rb不变，原来的波特率：RB=Rb/log2M，增加信道编码后的波特率RB将提高到原来的2倍：RB=2Rb/log2M，对应的信号频谱带宽也将提高到原来的2倍。
前面对数字通信系统进行信息传输的过程做了简要梳理。
对于采用确定信道编码和数字调制方式的数字通信系统，如何对其性能进行评估呢？下面分别从有效性和可靠性两个方面来做一下分析。
3.2 有效性
数字通信系统的有效性一般用频谱资源利用率来衡量。
a 频谱资源利用率的定义
其中信道带宽有可能是基带带宽，也可能是频带带宽。
将基带带宽B作为信道带宽代入，得到：
将频带带宽W作为信道带宽代入，得到：
在采用双边带调制的情况下，频带带宽W是基带带宽B的2倍：W=2B，因此频带频谱资源利用率是基带频谱资源利用率的1/2。
b 频谱资源利用率的最大值
在比特速率Rb和Eb/N0一定的前提下，只要调制编码方式确定，频谱资源利用率就确定了。
注：这里隐含了基带滤波参数确定的条件。
如果维持比特速率Rb和Eb/N0不变，通过优化调制编码方式，可以提高频谱资源利用率Rb/B，但不可能无限制地提高。通过香农公式可以推导出给定Eb/N0情况下的基带频谱资源利用率的最大值C/B。
当信息传输速率达到信道容量时，Rb=C。
代入：
得：
代入香农公式：C=Blog2(1+S/N)
从上式可以很容易得到Eb/N0随C/B变化的表达式：
两边取以10为底的对数，再乘以10：
通过上式可以计算得到不同C/B对应的Eb/N0。
以Eb/N0为横坐标，C/B为纵坐标，画出C/B随Eb/N0变化的曲线，如下图所示。
注：纵坐标采用了以2为底的对数坐标。
通过这条曲线可以看出：
C/B的大小只取决于Eb/N0，换句话说就是：Eb/N0决定了频谱资源利用率的最大值。
C/B随Eb/N0的增大而增大，但由于信号发射功率不可能无限大，所以频谱资源利用率也不可能无限大。
C/B随Eb/N0的减小而减小，当Eb/N0从0dB逐渐趋近-1.6dB时，C/B趋于0，但只要Eb/N0>-1.6dB，就可以实现无差错的数据传输，只是频谱资源利用率会很低；如果Eb/N0<-1.6dB，则不可能实现无差错的数据传输。Eb/N0=-1.6dB被称为香农极限。
3.3 可靠性
数字通信系统的可靠性一般用误比特率来衡量。
a 误比特率随Eb/N0的变化

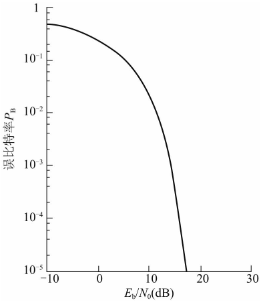

误比特率的大小与Eb/N0密切相关：在比特速率一定、调制编码方式确定的情况下，误比特率PB随Eb/N0的增大而降低，如下图所示。
b 调制方式对误比特率的影响
对于无编码系统，在比特速率一定的情况下，不同调制方式的误比特率随Eb/N0的变化会有什么不同呢？

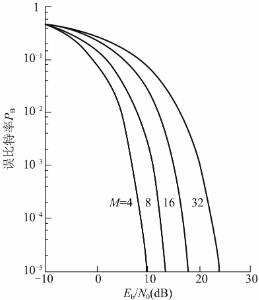

下面以MPSK为例，对比一下误比特率PB随Eb/N0的变化情况，如下图所示。
很明显，随着M的增大，可靠性降低了：
维持误比特率PB不变：M越大，所需的Eb/N0也越大。
维持Eb/N0不变：M越大，误比特率PB越大。
既然高阶调制的可靠性低，那为什么还要采用高阶调制方式呢？
这是因为在相同比特速率的情况下，高阶调制的码元速率低，所需的频谱带宽小，频谱资源利用率高，有效性好。
c 信道编码对误比特率的影响

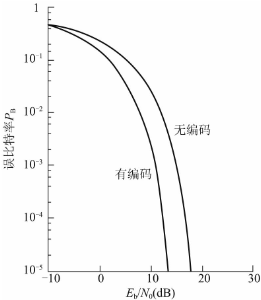

在比特速率一定、调制方式确定的情况下，对无编码系统和有编码系统的误比特率PB随Eb/N0的变化情况做一下对比，如下图所示。
很明显，有编码系统的可靠性提高了：
维持误比特率PB不变：有编码系统所需的Eb/N0要小。
维持Eb/N0不变：有编码系统的误比特率PB要低。
有编码系统具有可靠性高的优点，有没有什么缺点呢？
在比特速率不变的情况下，信道编码增加冗余信息会导致码元速率的提高，最终导致频谱带宽的增加。
