eNSP单臂路由实现

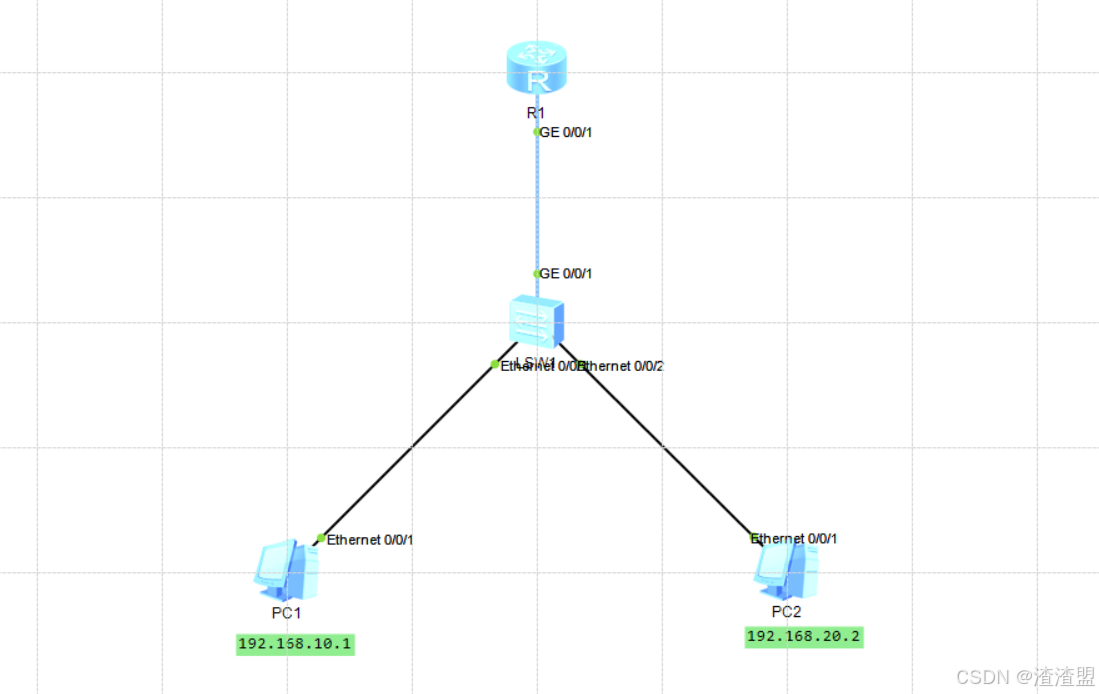

实验拓扑图：

实验步骤：

（一）、路由器配置

interface GigabitEthernet0/0/1.10 //创建一个子接口 GigabitEthernet0/0/1.10

在网络设备里，一个物理接口能够划分成多个子接口，各个子接口可拥有不同的配置，这在实现 VLAN 间路由或者 QinQ 功能时非常实用。

dot1q termination vid 10 //指定设备接口终结（终止）的内层 VLAN ID 为 10

配置子接口的 QinQ 终结功能。当带有双层 VLAN 标签（外层和内层）的报文进入此子接口时，若内层 VLAN ID 为 10，设备就会把内层 VLAN 标签剥除，仅保留外层 VLAN 标签，之后依据外层 VLAN 标签进行转发。这有助于服务提供商在骨干网络里隔离不同用户的 VLAN，防止 VLAN ID 冲突。

作用：当带有 VLAN 10 标签的报文到达路由器的子接口 GigabitEthernet0/0/1.10 时，因为配置了 dot1q termination vid 10，路由器会剥除 VLAN 10 标签。此时报文不再带有 VLAN 标签。

ip address 192.168.10.254 24

arp broadcast enable //开启子接口的 ARP（地址解析协议）广播功能。

ARP 协议用于将 IP 地址解析成对应的 MAC 地址。开启 ARP 广播功能后，子接口会发送和接收 ARP 广播报文，从而让处于该 VLAN 内的设备能够通过 ARP 协议获取网关（即子接口）的 MAC 地址，进而实现和网关的通信。

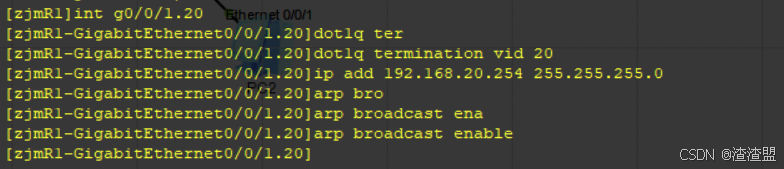

相同步骤配置20子接口

interface GigabitEthernet0/0/1.20

 dot1q termination vid 20

 ip address 192.168.20.254 255.255.255.0

 arp broadcast enable

（二）、交换机配置

vlan batch 10 20

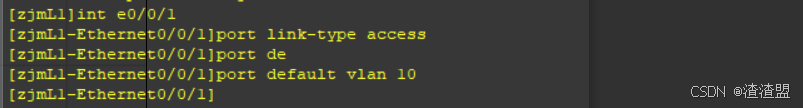

interface Ethernet0/0/1

port link-type access

port default vlan 10

interface Ethernet0/0/2

port link-type access

port default vlan 20

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan 10 20

假设数据从e0/0/1发送到e0/0/2时

数据传输过程及 VLAN 标签情况：

发送端（交换机Ethernet0/0/1）

• VLAN 标签情况：Ethernet0/0/1是接入模式，默认 VLAN 为 10。当连接到该接口的设备发送数据时，交换机会给数据报文添加一个 VLAN 标签，VLAN ID 为 10。此时报文仅带有这一个 VLAN 标签。
• 数据处理：报文被打上 VLAN 10 的标签后，会从交换机的GigabitEthernet0/0/1干道接口转发出去。

干道传输（交换机GigabitEthernet0/0/1）

• VLAN 标签情况：由于该干道接口允许 VLAN 10 的报文通过，报文会带着 VLAN 10 的标签继续在干道上传输。
• 数据处理：报文通过干道接口传输到路由器的GigabitEthernet0/0/1接口。

路由器接收及处理（路由器GigabitEthernet0/0/1.10）

• VLAN 标签情况：当带有 VLAN 10 标签的报文到达路由器的子接口GigabitEthernet0/0/1.10时，因为配置了dot1q termination vid 10，路由器会剥除 VLAN 10 标签。此时报文不再带有 VLAN 标签。
• 数据处理：路由器根据报文的目的 IP 地址进行路由决策。如果目的 IP 地址属于192.168.20.0/24网段，路由器会将报文转发到子接口GigabitEthernet0/0/1.20。

路由器转发（路由器GigabitEthernet0/0/1.20）

• VLAN 标签情况：路由器在将报文转发到子接口GigabitEthernet0/0/1.20时，由于该子接口配置了dot1q termination vid 20，会给报文添加 VLAN 20 的标签。
• 数据处理：带有 VLAN 20 标签的报文从路由器的GigabitEthernet0/0/1接口发送回交换机的GigabitEthernet0/0/1干道接口。

交换机接收及转发（交换机GigabitEthernet0/0/1到Ethernet0/0/2）

• VLAN 标签情况：报文带着 VLAN 20 的标签通过交换机的干道接口GigabitEthernet0/0/1。
• 数据处理：交换机根据 VLAN 20 的标签，将报文转发到Ethernet0/0/2接口。由于Ethernet0/0/2是接入模式且默认 VLAN 为 20，报文最终到达连接在该接口的目标设备。

3. 总结

• 数据从交换机的Ethernet0/0/1发出时带有 VLAN 10 标签。
• 经过路由器的GigabitEthernet0/0/1.10子接口时，VLAN 10 标签被剥除。
• 路由器在GigabitEthernet0/0/1.20子接口给报文添加 VLAN 20 标签。

最终报文带着 VLAN 20 标签通过交换机的Ethernet0/0/2接口到达目标设备。
