RZ9681实验平台数字通信原理实验之FSK调制解调

FSK 调制电路工作原理

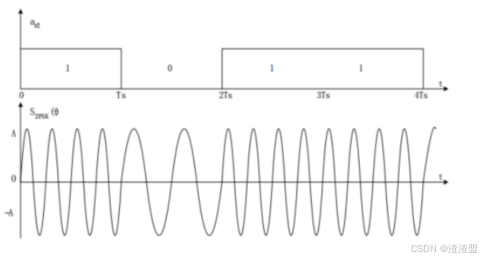

2FSK（二进制频移键控，Frequency Shift Keying）信号是用载波频率的变化来传递数字信息，被调载波的频率随二进制序列 0、1 状态而变化。

2FSK 信号的产生方法主要有两种：一种采用模拟调频电路来实现；另一种采用键控法来实现，即在二进制基带矩形脉冲序列的控制下通过开关电路对两个不同的独立频率源进行选通，使其在每一个码元期间输出 f0 或 f 1两个载波之一。

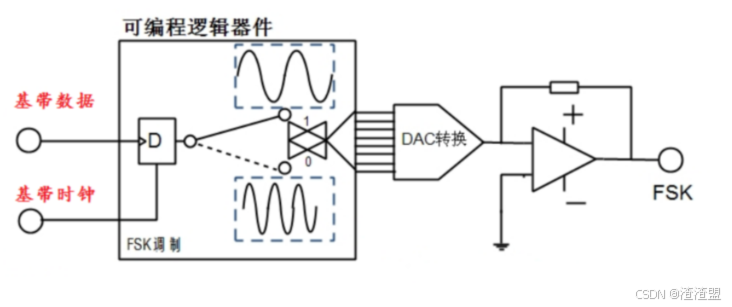

FSK 调制和 ASK 调制比较相似，只是把 ASK 没有载波的一路修改为了不同频率的载波，如下图所示。

上图中，将基带时钟和基带数据通过两个铆孔输入到可编程逻辑器件中，由可编程逻辑器件根据设置的工作模式，完成 FSK 的调制，因为可编程逻辑器件为纯数字运算器件，因此调制后输出需要经过 D/A 器件，完成数字到模拟的转换，然后经过模拟电路对信号进行调整输出，加入射随器，便完成了整个调制系统。

基带速率可通过 FSK 调制解调系统框图“基带设置”按钮来调整，码型、码速均可改变；

FSK 解调工作原理

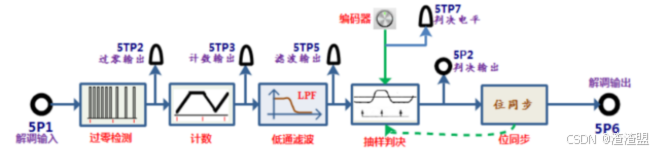

2FSK 有多种方法解调，如包络检波法、相干解调法、鉴频法、过零检测法及差分检波法等。这里采用过零检测法，其原理框图如下图所示。

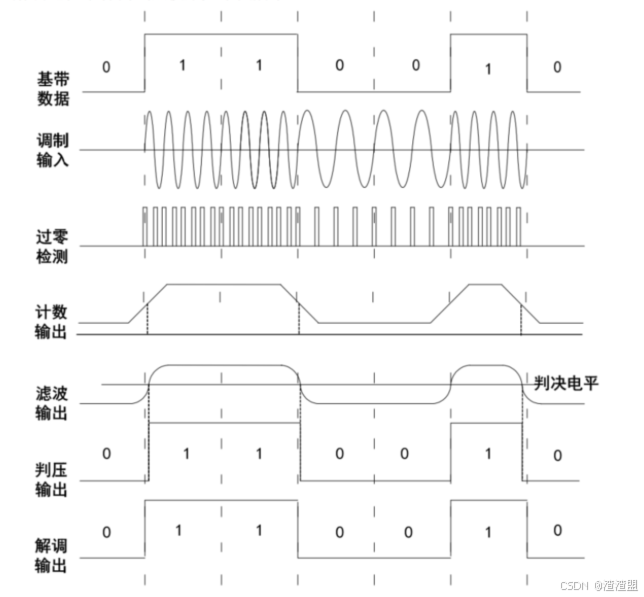

解调过程中各测试点波形如下图所示。

2FSK 信号的过零点数随不同载频而异，故检出过零点数可以得到关于频率的差异。

如上图所示，2FSK 已调信号从“5P1”测试点送入 FSK 解调系统中，通过 AD 采样，得到的是对应的对应波形的量化值，根据量化值大小，通过对调制信号上升过程过零点和下降过程过零点进行判断，从 5TP2 输出当前的过零点脉冲。

由于采用了不同的载波频率，因此在相同的时间内，不同的载波频率过零点脉冲数目不同，可以对当前的过零点脉冲进行计数，并将计数值通过 DA 输出到 5TP3。

计数后输出经过滤波处理后，去除噪声的影响，得到判决前信号 5TP5。

“5TP5”信号再经过抽样判决，得判压输出信号 5P2。用来作比较的判决电压电平可通过旋转“编码器”来调节，当前判决电压从 5TP7 输出。

最后判压输出 5P2 经位同步抽样判决，得 FSK 解调输出信号 5P6。

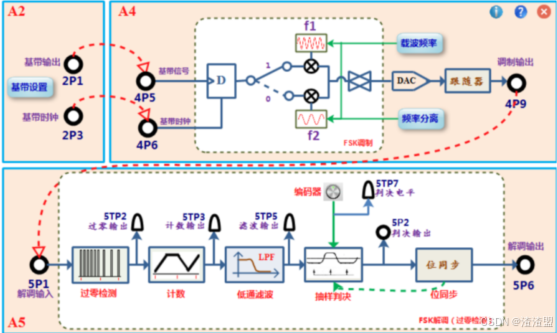

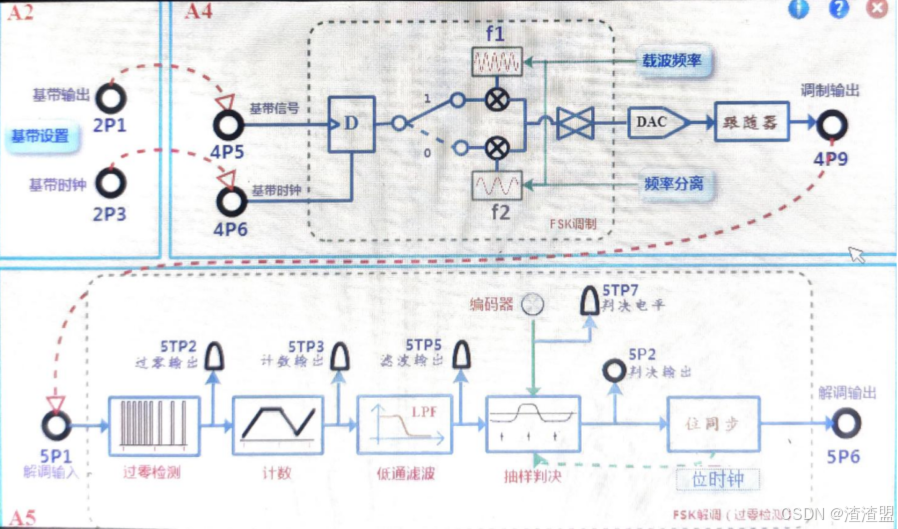

实验框图及功能说明

1.实验框图说明

在实验中会用使用 3 个实验模块：基带信号产生与码型变换模块-A2，信道编码与频带调制模块-A4，纠错译码与频带解调模块-A5。

其中 A2 模块产生 2K 的基带速率，送给 FSK 调制单元进行调制，调制载波频率可以通过框图“载波频率”按钮进行修改。

FSK 调制解调：FSK 调制解调是，可以修改载波频率 f0和频率间隔 f△。两路载波 频率分别为：f1= f0+f△；f2=f0-f△；例如将 f0=24K，频率间隔 f△=8K，则 f1=24+8=32K， f2=24-8=16K。

2.框图中各个测量点说明

1. 基带产生与码型变换模块-A2

1. 2P1:基带数据输出:
2. 2P3:基带时钟输出;选择2K速率进行实验。

1. 信道编码与频带调制模块-A4

1. 4P5:调制数据输入;
2. 4P6:调制数据时钟输入;
3. 4P9:FSK调制输出;

1. 纠错译码与频带解调模块-A5

l 5P1/5TP1：FSK 解调信号输入；

l 5T2：过零点检测脉冲输出；

l 5TP3:过零点计数输出；

l 5TP5：过零点计数滤波输出；

l 5P2：本地判决输出；

l 5TP7：本地判决电平，可通过模块右下角编码器调节；

l 5P6：解调数据输出



l 5TP2：Q 路判决输出；

l 5P6：FSK 解调输出

五、实验过程：

1.实验准备

(1).实验模块在位检查

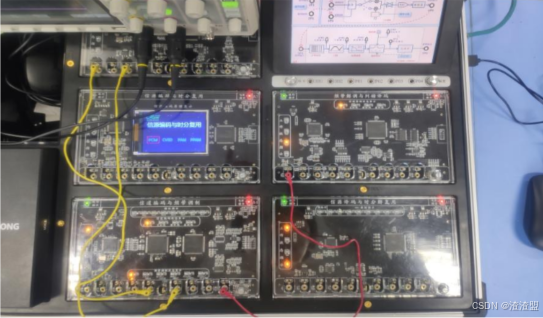

在关闭系统电源的情况下，确认下列模块在位:

1. 基带产生与码型变换模块-A2:
2. 信道编码与频带调制模块-A4:
3. 纠错译码与频带解调模块-A5:

(2).加电

打开系统电源开关，通过液晶显示和模块运行指示灯状态，观察实验箱加电是否正常若加电状态不正常，请立即关闭电源，查找异常原因。

(3).选择实验内容

在液品上根据功能菜单选择:实验项目->原理实验->数字调制解调-FSK 调制解调,进入到 FSK 调制解调实验功能页面。

(4). 信号线连接:

使用信号连接线按照实验框图中的连线方式进行连接,并理解每个连线的含义。

 FSK 调制观测

(1). 选择 FSK 实验内容

在液晶上根据功能菜单选择：实验项目->原理实验->数字调制解调-FSK 调制解调，进入到 FSK 调制解调实验功能页面。

(2). FSK 两个载波观察

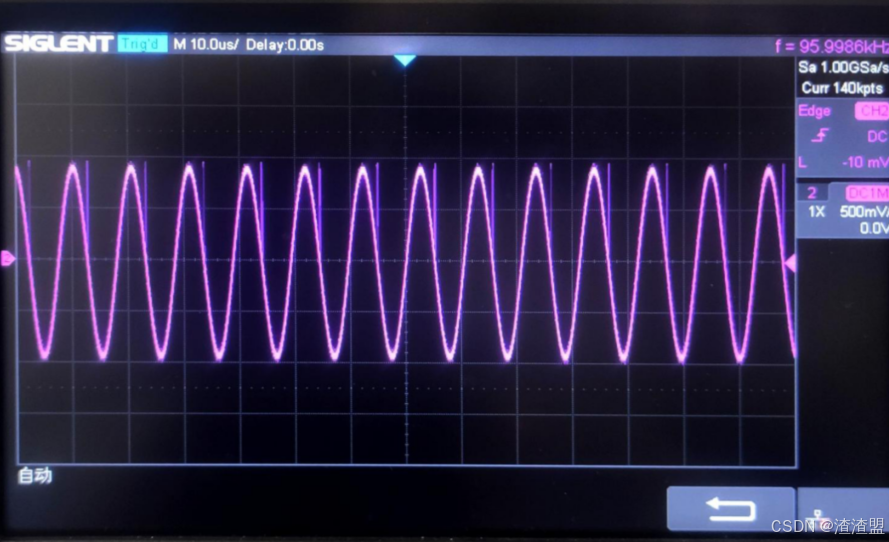

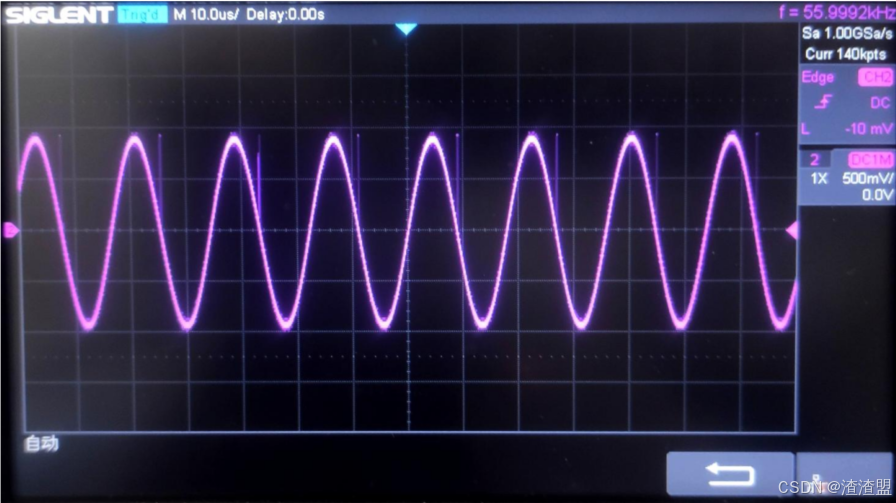

鼠标单击“基带设置”按钮，基带数据选择“16bit”、“2K”，然后分别设置为全“1”码和全“0”码，用示波器观测 4TP9，分别观测两个载波信号频率；

调整“载波频率”f0和“频率分离”f△，观察两路载波频率的变化；（默认：“载波频率”f0为 24K 和“频率分离”f△为 8K。）

(3). FSK 调制信号时域观测

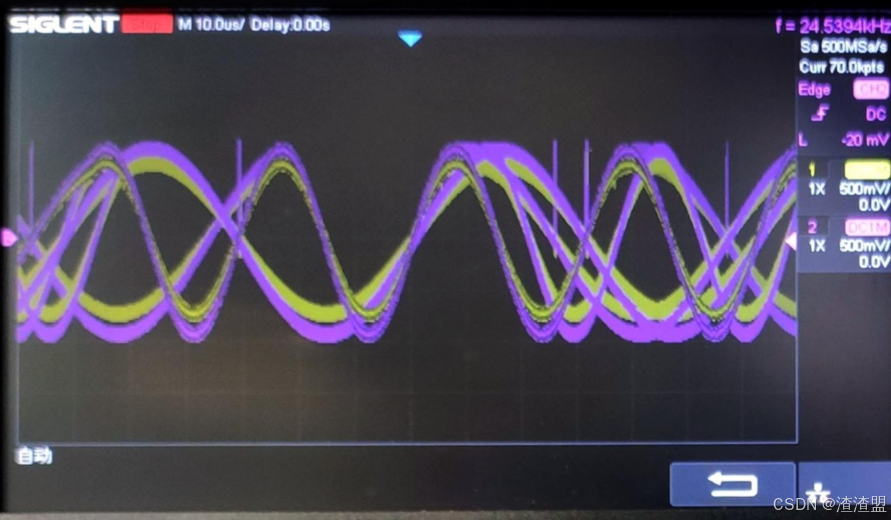

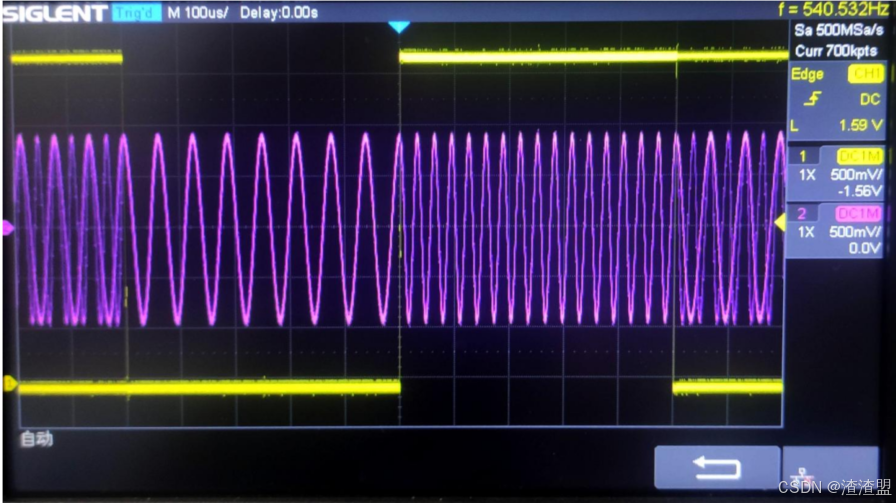

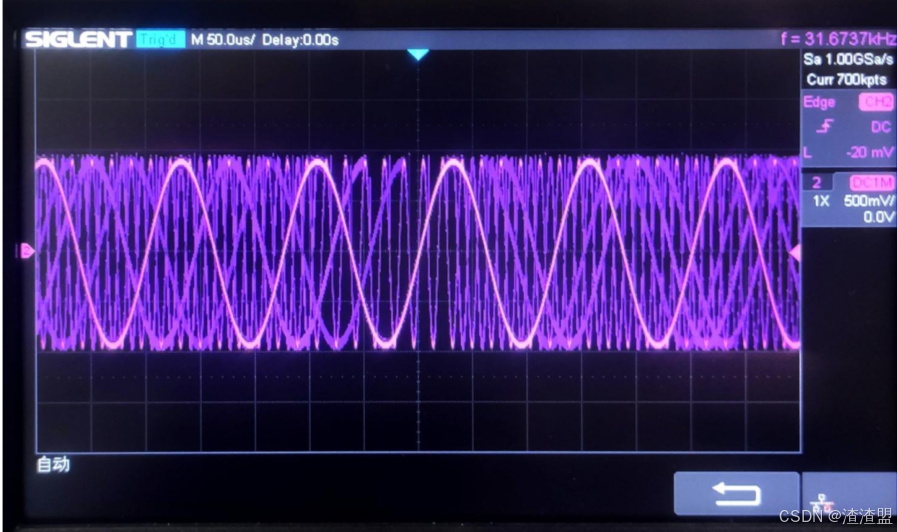

改变基带信号（“15-PN”或“16bit”；速率：“2K”），示波器通道 1 测基带信号 2TP1，并作示波器同步通道；用示波器通道 2 观测 4TP9 调制信号，分析 FSK 调制信号时域特性；

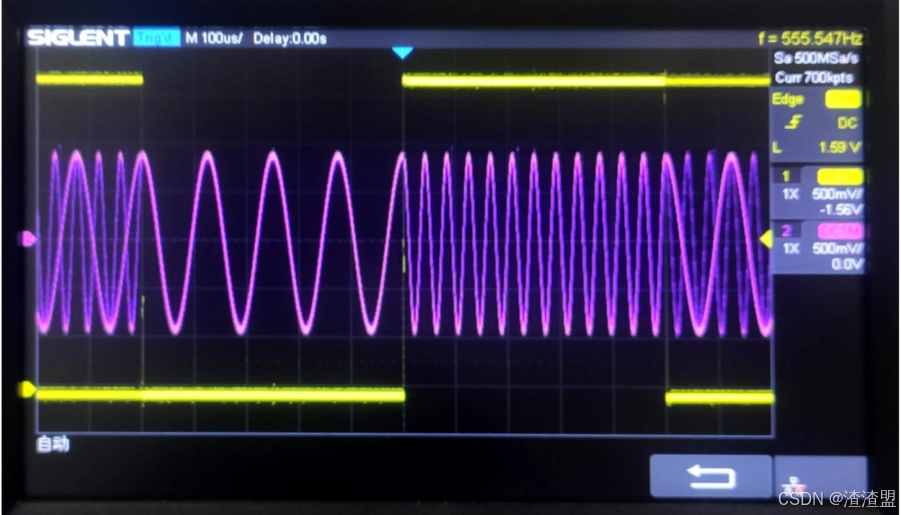

调整“载波频率”f0和“频率分离”f△，观察 FSK 调制信号的变化；

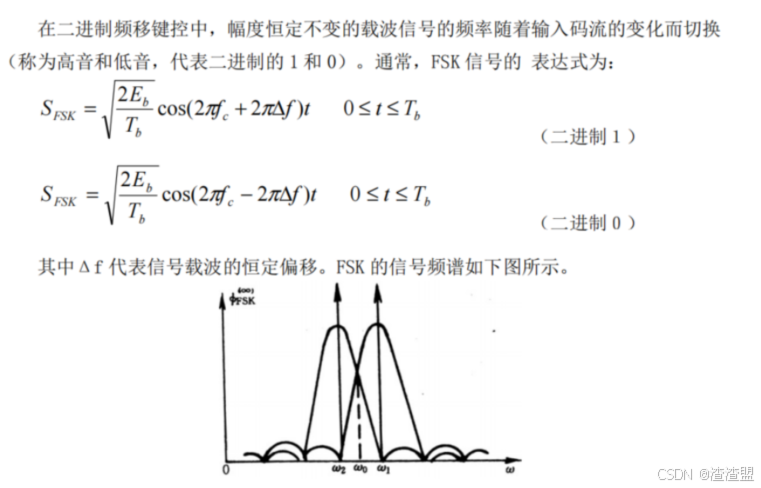

(4). FSK 调制信号频域观测

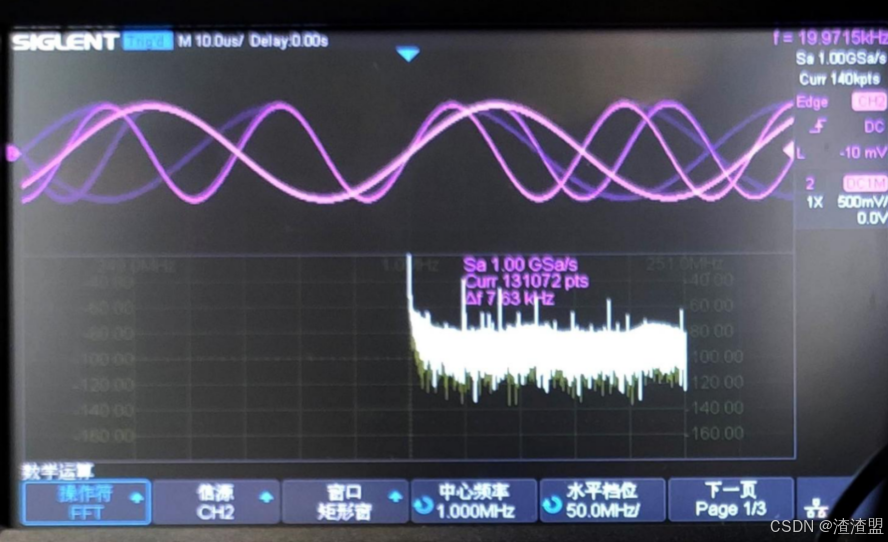

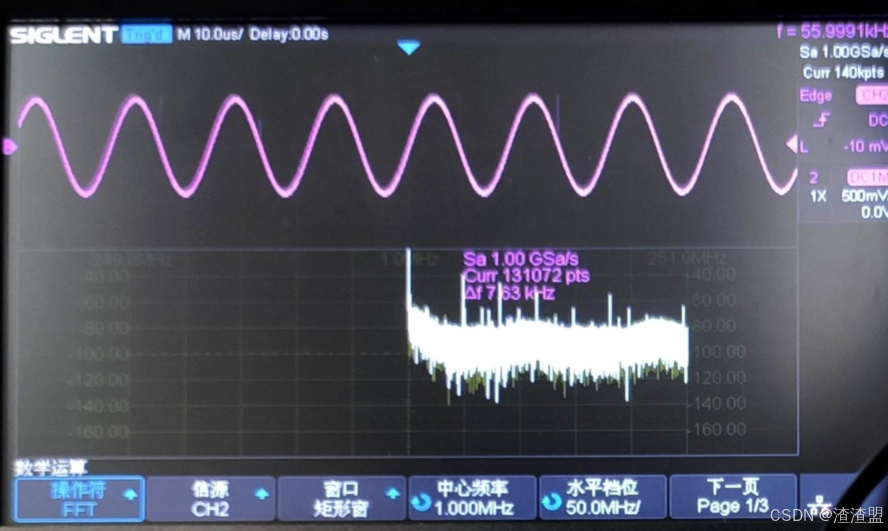

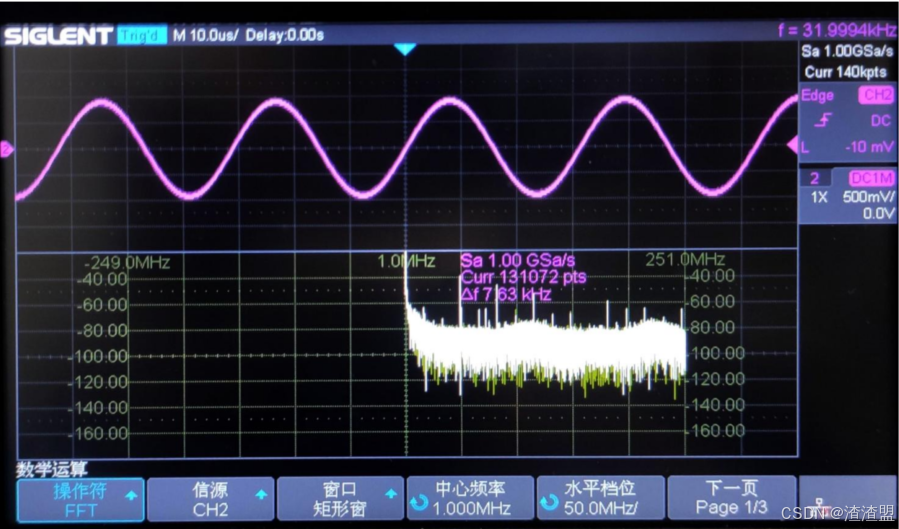

采用频谱仪或示波器的 FFT 功能，观测分析 FSK 调制信号 4TP9 的频谱特性；

调节“载波频率”f0和“频率分离”f△，观察频谱特性的变化。修改基带信号的设置 (如全“0”码，全“1”码，伪随机序列，自设 16bit 数据)，观测调制信号的频谱变化，和基带信号频谱结合，分析基带信号经 FSK 调制后，频谱的变化情况。

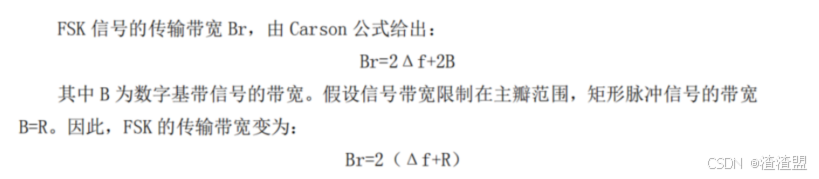

分析 FSK 调制信号的带宽与基带信号速率、两路载波频率的关系。

FSK调制信号的带宽与基带信号速率、两路载波频率的关系分析如下：

1. FSK调制信号的带宽：

   对于2FSK调制信号，其带宽通常为基带信号带宽的两倍。这是因为在二进制频移键控（2FSK）中，每个符号对应一个特定的频率，当符号改变时，频率也随之改变。这种频率的变化导致了信号带宽的增加[^4^]。具体来说，如果基带信号的带宽为B，那么2FSK调制信号的带宽大约为2B[^4^]。

2. 基带信号速率与FSK调制信号带宽的关系：

基带信号速率，也称为码元速率或符号速率，是指每秒钟传输的码元数（符号数）。在数字通信系统中，基带信号速率是一个重要的参数，它直接影响到系统的数据传输速率和带宽需求。

 对于FSK调制，基带信号速率越高，意味着每秒传输的码元数越多，从而可能导致FSK调制信号的带宽增加。然而，这种关系并不是线性的，因为FSK调制信号的带宽还受到其他因素的影响，如调制方式、滤波器特性等[^1^][^3^]。

3. 两路载波频率与FSK调制信号带宽的关系：

 在2FSK调制中，使用两个不同的载波频率来表示二进制数据。这两个载波频率之间的差异（即频偏）会影响FSK调制信号的带宽。

  一般来说，频偏越大，FSK调制信号的带宽越宽。这是因为较大的频偏会导致更频繁的频率变化，从而增加了信号的频谱宽度[^5^]。

   然而，需要注意的是，频偏的选择也受到系统性能要求和信道条件的限制。过大的频偏可能会导致信号失真或干扰增加，而过小的频偏则可能降低系统的抗干扰性能[^5^]。

综上所述，FSK调制信号的带宽与基带信号速率、两路载波频率之间存在复杂的关系。在实际通信系统中，需要根据具体的应用场景和性能要求来选择合适的基带信号速率和载波频率，以优化系统的性能和资源利用率。

注：结束该步骤时，调整“载波频率”f0为 24K 和“频率分离”f△为 8K。

 FSK 解调观测

(1). FSK 解调过零点输出观测

在实验中 FSK 解调采用了过零点检测法。

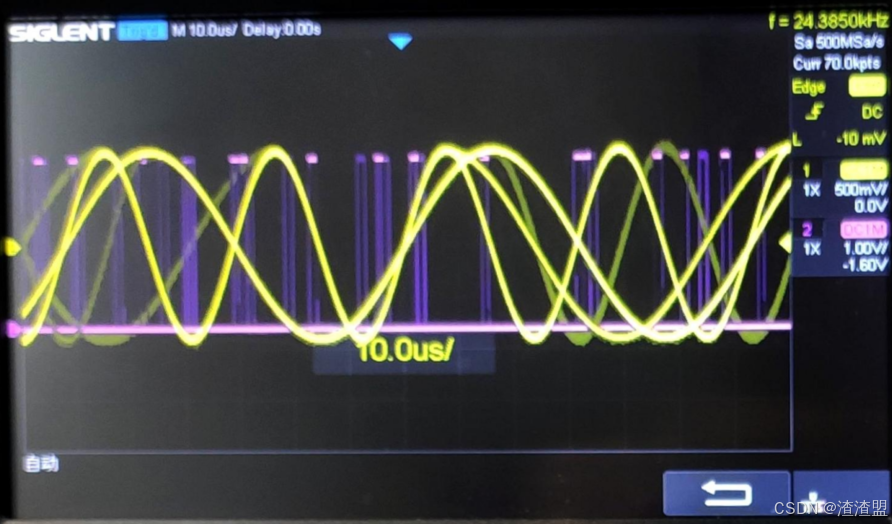

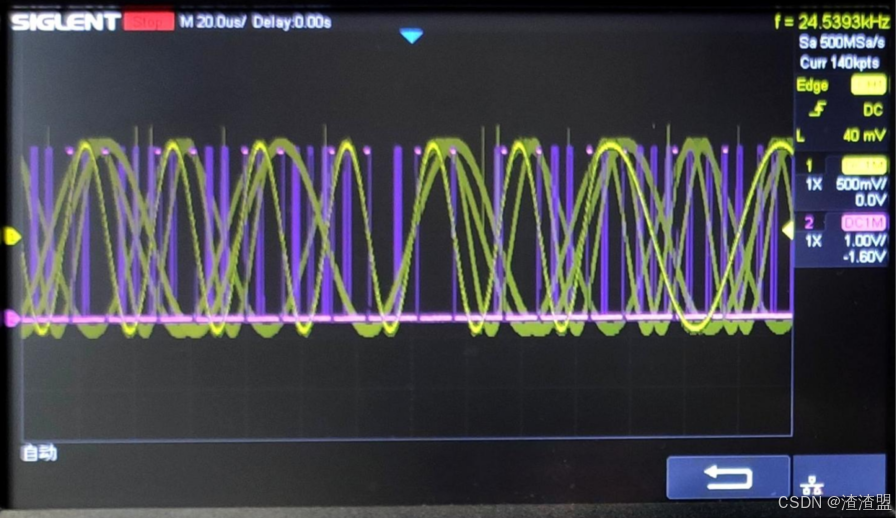

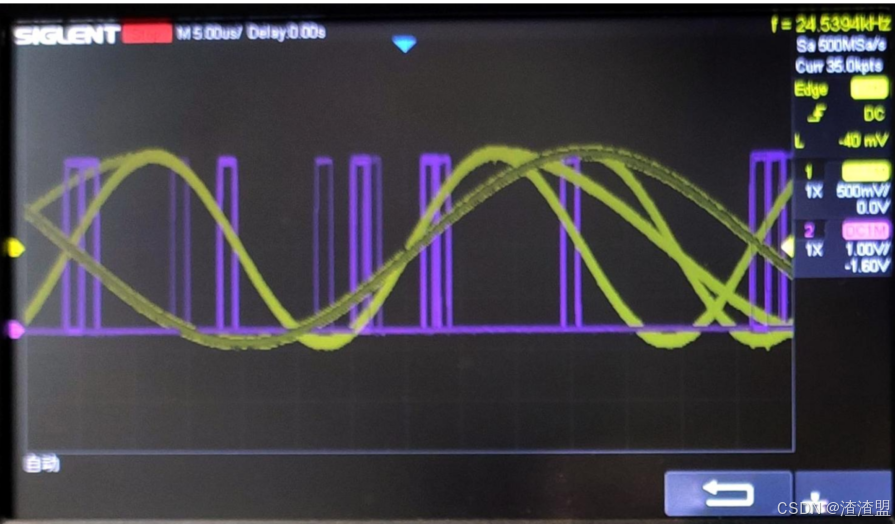

示波器同时观测 FSK 调制输入 5P1 和调制信号整形输出 5TP2，观测 FSK 调制经过过零点检测后的波形，在观测不同时刻过零点脉冲疏密的区别；

(2). 过零点计数输出观测

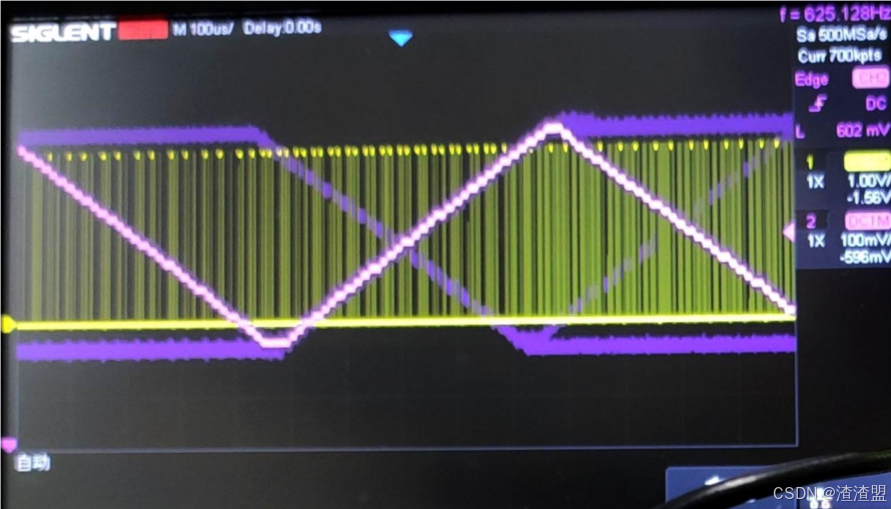

示波器同时观测过零点输出 5TP2 和计数输出 5TP3，观察脉冲计数输出的波形，分析其关系；

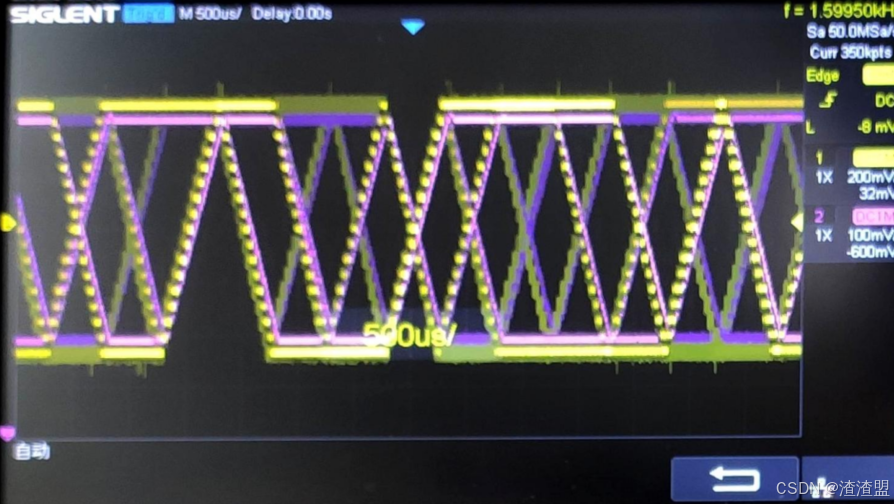

(3). 计数输出滤波后输出观测

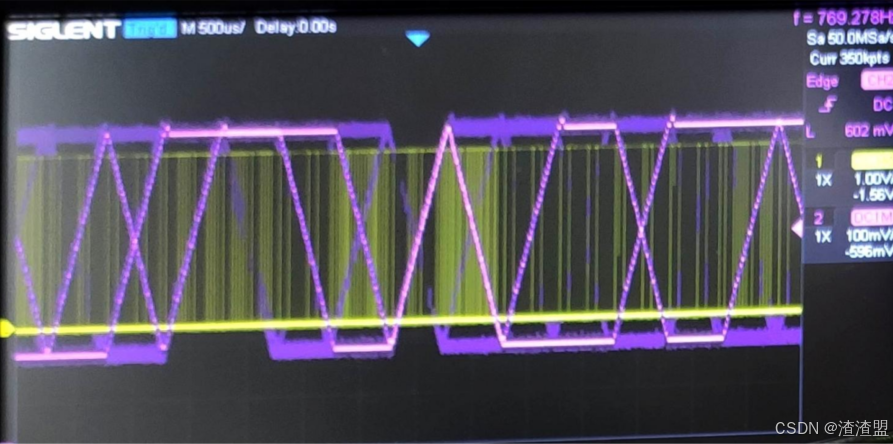

示波器同时观测计数输出 5TP3 和滤波后输出 5TP5，对比滤波前后波形的变化。

(4). 判决输出观测

示波器同时观测判决前 5TP5 和判决后输出 5P2，结合当前的判决电平 5TP7，判断判决后数据是否正确。通过模块右下角的“编码器”修改当前的判决电平，观测 5TP7 的变化以及判决后 5P2 的变化情况。观测在不同判决电平下的判决输出，分析解调对判决电平有什么要求？

在示波器上同时观测判决前5TP5和判决后输出5P2，结合当前的判决电平5TP7来判断判决后数据是否正确，并通过模块右下角的“编码器”修改当前的判决电平，观察5TP7的变化以及判决后5P2的变化情况，可以得出以下结论：

判决电平的重要性：判决电平5TP7是解调过程中的关键参数，它决定了信号在判决时被识别为高电平还是低电平。如果判决电平设置不当，可能会导致误判，从而影响数据传输的准确性。

判决电平与信号幅度的关系：通过调整判决电平，可以观察到5TP7的变化，这反映了判决电平对信号幅度的敏感性。如果判决电平过高或过低，可能会导致信号无法正确判决，从而影响数据的解调。

判决电平与误码率的关系：在不同的判决电平下，判决后的输出5P2会发生变化。如果判决电平设置得当，误码率会降低，数据传输的准确性会提高。反之，如果判决电平设置不当，误码率会增加，导致数据传输错误。

解调对判决电平的要求：解调过程要求判决电平能够准确地反映信号的实际状态，以便正确地恢复原始数据。因此，在设置判决电平时，需要考虑到信号的幅度、噪声水平以及系统的抗干扰能力等因素。

综上所述，判决电平在FSK解调过程中起着至关重要的作用。通过调整判决电平并观察其对判决前后信号的影响，可以分析出解调对判决电平的具体要求，并据此优化解调过程，以提高数据传输的准确性和可靠性。

(5). 同步后信号观测

示波器同时观测同步前信号 5P2 和同步后信号 5P6，结合 5TP2 本地的同步时钟，观测同步前后数据的变化。对比调制前 2P1 和解调后 5P6，分析解调结果是否正确。

(6). 修改参数重新观测

通过“载波频率”按钮，尝试逐渐修改 FSK 调制端载波频率和频率分析，通过观测解调端各部分输出，分析载波频率对解调端的影响。

(7). 基带速率与 FSK 调制带宽关系

保持原来载波频率不变，改变基带信号速率为 4K 或 8K，观测 FSK 能否解调；分析思考 FSK 解调时，基带信号，载波频率需要满足什么条件；

系统加噪及误码率分析

(1). ASK 系统加噪设置

在前面实验步骤中，直接将调制输出 4P9连接到了解调输入端 5P1，没有经过模拟信道。为测试 FSK 解调性能，下面为调制信号添加噪声后再解调。将 4P9 调制信号连接到 2P5，将加噪后信号 2P6 连接到调制输入端 5P1。可以通过 A2 模块右下角编码器调节噪声电平（右旋增大）；

(2). FSK 加噪后信号观测

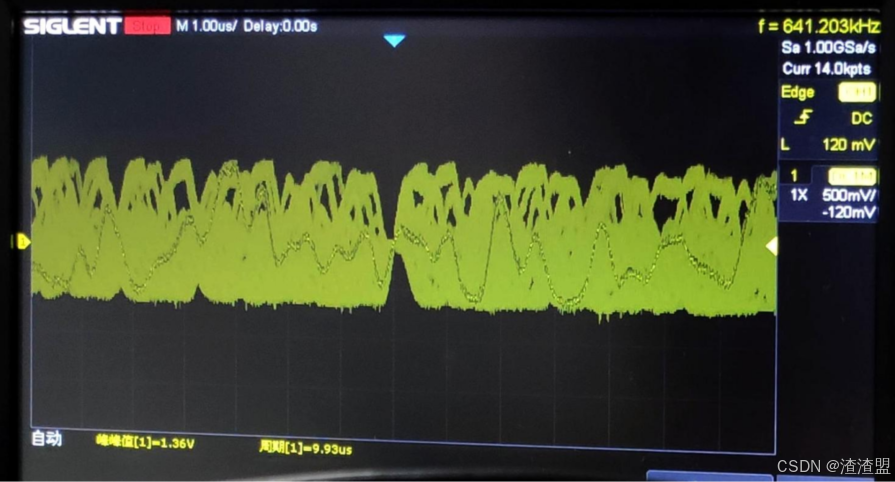

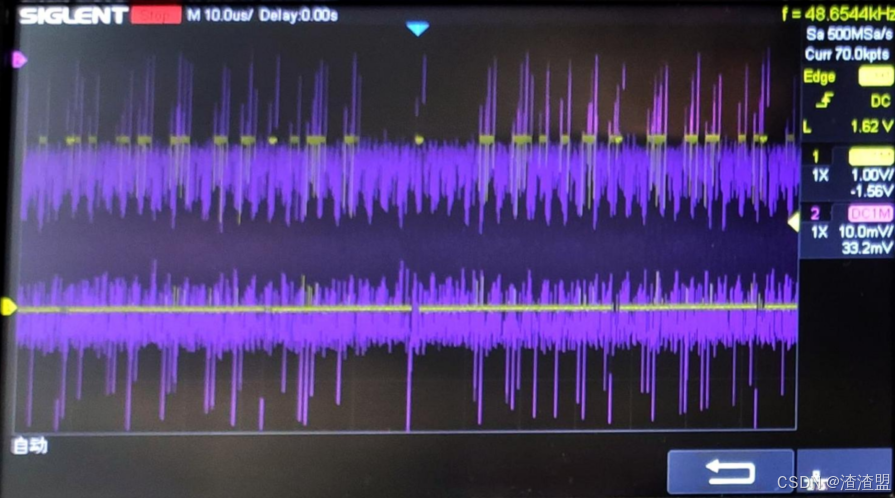

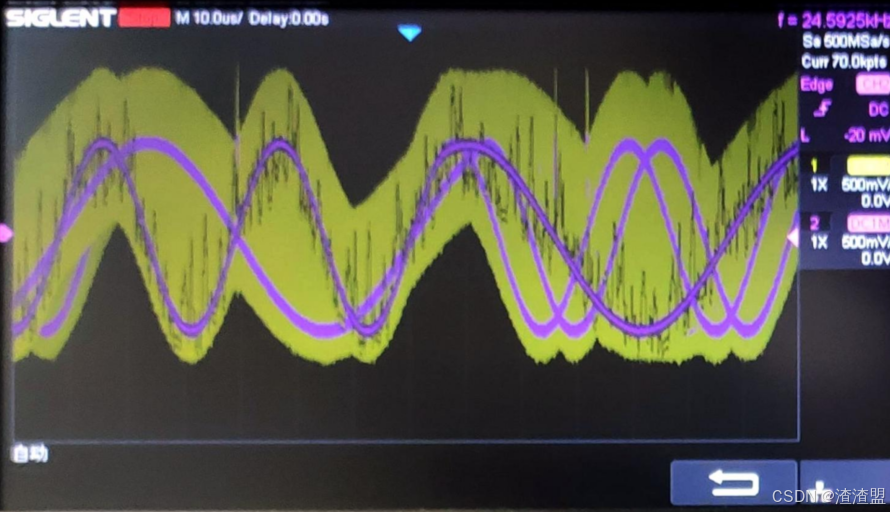

用示波器观测加噪前信号 4TP9 和加噪后信号 2TP6，逐渐调节噪声电平，观测加噪前和加噪后信号的变化

(3). FSK 加噪后解调观测

用示波器一个通道观测基带数据 2P1，作为同步通道；另一个通道观测 FSK 解调后信号5TP6。逐渐增大噪声电平，观测是否会出现解调错误（以观测到明显错误为准），分析噪声对解调的影响。此时可拔掉 2P5 上的输入信号，测量 2P6 输出的噪声电平（峰峰值），为当前系统可最大容纳的噪声电平。

(4). FSK 系统误码率测试

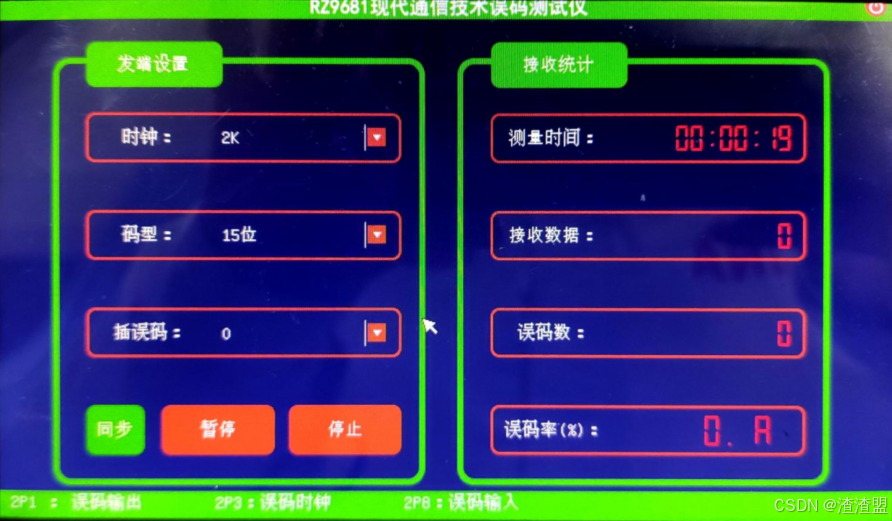

系统内置了误码仪功能，在实验时可以通过实验框图右上角 按钮，选择“误码仪”进入到误码仪功能页面，具体使用方法参考实验原理部分误码仪使用说明。

将解调输出连接 5P6 连接到误码仪输入端 2P8，修改误码仪设置参数为：时钟->“2K”；码型->15 位 PN；插误码->0。点击“测试”按钮，即可开始进行误码率测试。

将噪声电平（峰峰值）分别调节到 200mv，500mv，1v，分析系统的误码率。(可拔掉2P5 上的输入信号，测量当前 2P6 输出的噪声电平)

注：由于误码仪在测试时需要进行码型同步搜索，在测试前需将解调信号调节到最佳状态，然后通过“同步”按钮进行同步（同步状态不会丢失，每次实验仅需同步一次即可）。
