前文铺垫：需求分析->综合布线->工程造价网络设计之需求分析实验
https://blog.csdn.net/m0_57376564/article/details/147745545?fromshare=blogdetail&sharetype=blogdetail&sharerId=147745545&sharerefer=PC&sharesource=m0_57376564&sharefrom=from_link网络设计之综合布线设计实验https://blog.csdn.net/m0_57376564/article/details/147745846?spm=1001.2014.3001.5502
一、实验目的及要求
2.学会工程价格预算。
二、实验内容
2.1总体设计

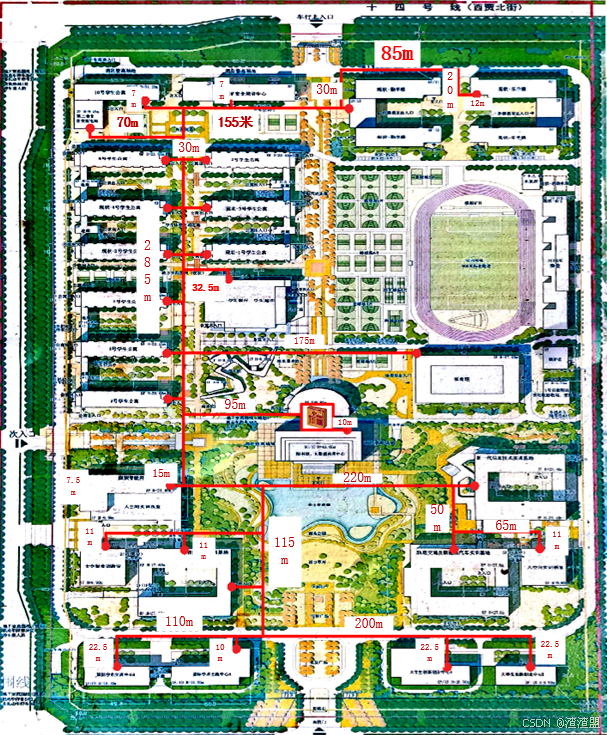

2.1.1室外走线统计
第二食堂→10号学生公寓=70m+30m+20m+7m=127m
10号学生公寓→勤学楼=7m+155m+7m=169m
勤学楼→乐学楼=30m+85m+20m+12m=147m
6号宿舍楼→5号宿舍楼=30m
4号宿舍楼→3号宿舍楼=30m
2号宿舍楼→1号宿舍楼=30m
7号宿舍楼→食堂一=15m+20m+32.5m+10m=77.5m
8号宿舍楼→体育馆=175m
9号宿舍楼→图书馆=15m+20m+95m+10m=140m
6号宿舍楼→煤炭智能开采实训基地=15m+285m+15m=315m
煤炭智能开采实训基地→新一代信息技术实训基地=15m+220m=235m
煤炭智能开采实训基地→智能制造实训基地=50m+30m+45m+11m=136m
煤炭智能开采实训基地→大空间实训=11m+45m+11m=67m
智能制造实训基地→国际学术交流中心A=11m+45m+85m+20m+10m=171m
国际学术交流中心A→国际学术交流中心B=10m+90m+22.5m=122.5m
国际学术交流中心A→大学生创新创业中心B=10m+200m+22.5m=232.5m
国际学术交流中心A→大学生创新创业中心A=10m+20m+150m+22.5m=202.5m
新一代实训基地→汽车实训基地=20m+50m+20m=90m
汽车实训基地→大空间实训基地=20m+65m+11m=96m
经计算得出下表：
| 楼名 | 各栋与汇聚层距离（M） | 总距离（M） | |||||||||
| 宿舍楼（10栋） | 135 | 175 | 215 | 255 | 255 | 295 | 295 | 335 | 335 | 405 | 2700 |
| 餐厅一 | 227.5 | 227.5 | |||||||||
| 餐厅二 | 390 | 390 | |||||||||
| 体育馆 | 310 | 310 | |||||||||
| 教学楼（2栋） | 515 | 515 | |||||||||
| 会堂 | 10 | 10 | |||||||||
| 实训基地（3栋） | 245 | 465 | 515 | 1225 | |||||||
| 创新创业中心A | 572.5 | 572.5 | |||||||||
| 创新创业中心B | 472.5 | 472.5 | |||||||||
| 大空间实训（2栋） | 295 | 591 | 886 | ||||||||
| 复合大空间实训室 | 195 | 195 | |||||||||
| 煤矿安全培训中心 | 405 | 405 | |||||||||
| 国际学术交流中心A | 350 | 350 | |||||||||
| 国际学术交流中心B | 482.5 | 482.5 | |||||||||
| 总计 | 8741 | ||||||||||
经统计得出室外总线长为8741m
2.1.2室内走线统计：
信息点分布表：
| 楼名 | 楼层 | 房间类型 | 房间数 | 信息点数 | 总点数 |
| 图书馆 | 一层 | 书库 | 3 | 3 | 6 |
| 阅览室 | 3 | 3 | 9 | ||
| 休息平台 | 1 | 3 | 3 | ||
| 信息中心 | 1 | 8 | 8 | ||
| 二层-六层 | 书库 | 3*5 | 3 | 45 | |
| 阅览室 | 1*5 | 3 | 15 | ||
| 办公室 | 2*5 | 3 | 30 | ||
| 采编室 | 2*5 | 3 | 30 | ||
| 图书流通室 | 2*5 | 3 | 30 | ||
| 特藏库 | 3*5 | 3 | 45 | ||
| 电子阅览室 | 1*5 | 5 | 25 | ||
| 一餐厅 | 一层 | 窗口 | 35 | 1 | 35 |
| 后厨 | 35 | 1 | 35 | ||
| 二层-三层 | 窗口 | 35*2 | 1 | 70 | |
| 后厨 | 35*2 | 1 | 70 | ||
| 二餐厅 | 一层 | 窗口 | 16 | 1 | 16 |
| 后厨 | 16 | 1 | 16 | ||
| 二层-三层 | 窗口 | 16 | 1 | 16 | |
| 后厨 | 16 | 1 | 16 | ||
| 宿舍楼（10栋） | 一层 | 宿舍房间 | 1*30*10 | 3 | 900 |
| 宿舍管理间 | 1*2*10 | 3 | 60 | ||
| 二层-六层 | 其他房间 | 5*1*10 | 3 | 150 | |
| 宿舍房间 | 5*31*10 | 3 | 4650 | ||
| 体育馆 | 一层 | 更衣室 | 4 | 3 | 12 |
| 休息室 | 2 | 3 | 6 | ||
| 器材室 | 2 | 3 | 6 | ||
| 实训室基地（3栋） | 一层 | 实训室 | 19*3 | 3 | 171 |
| 机房 | 2*3 | 3 | 18 | ||
| 保洁室 | 1*3 | 3 | 9 | ||
| 二层-五层 | 实训室 | 4*19*3 | 3 | 684 | |
| 机房 | 4*2*3 | 3 | 72 | ||
| 其他房间 | 4*3*3 | 3 | 108 | ||
| 教学楼（2栋） | 一层-二层 | 机房 | 2*2*2 | 3 | 24 |
| 教室 | 2*18*2 | 3 | 216 | ||
| 阶梯教室 | 1*2*2 | 3 | 12 | ||
| 三层-六层 | 机房 | 2*2*4 | 3 | 48 | |
| 教室 | 2*18*4 | 3 | 432 | ||
| 大空间实训室（2栋） | 一层 | 教室 | 2*30 | 3 | 180 |
| 复合大空间实训室 | 一层 | 教室 | 54 | 3 | 162 |
| 二层-五层 | 教室 | 4*7 | 3 | 84 | |
| 大学生创新创业中心A | 一层 | 办公室 | 1*3 | 3 | 9 |
| 其他房间 | 1*5 | 3 | 15 | ||
| 展示厅 | 1 | 5 | 5 | ||
| 二层-四层 | 办公室 | 3*5 | 3 | 45 | |
| 其余房间 | 3*5 | 3 | 45 | ||
| 大学生创新创业中心B | 一层 | 培训室 | 6 | 3 | 18 |
| 国际学术交流中心A | 一层 | 房间 | 1*6 | 3 | 18 |
| 多功能厅 | 1 | 5 | 5 | ||
| 二层-四层 | 房间 | 3*7 | 3 | 63 | |
| 国际学术交流中心B | 一层 | 房间 | 4 | 3 | 12 |
| 煤矿安全培训中心 | 一层 | 培训室 | 8 | 3 | 24 |
| 门卫室 | 1 | 3 | 3 | ||
| 二层-五层 | 培训室 | 4*10 | 3 | 120 | |
| 会堂 | 一楼 | 舞台 | 1 | 9 | 9 |
| 办公室 | 2 | 3 | 6 | ||
| 值班室 | 1 | 3 | 3 | ||
| 会议室 | 1 | 3 | 3 | ||
| 器材室 | 1 | 3 | 3 | ||
| 其余房间 | 5 | 3 | 15 | ||
| 总点数 | 8945 | ||||
每层楼用线量：C=[0.55*(L+S)+6]*n
宿舍楼【六层10栋】
一层：C=[0.55*(45+6)+6]*96=3268.8
其他层：C=[0.55*(45+6)+6]*99*5=16854.75m
总数：3268.8+16854.75=201235.5m
餐厅一【两层】
1-2层：C=[0.55*(94+16)+6]*210*2=27930m
餐厅二【两层】
1-2层：C=[0.55*(63+8)+6]*96*2=8649.6m
图书馆【六层】
1层：C=[0.55*(67+9)+6]*210=1242.8m
2-6层：C=[0.55*(80+10)+6]*44*5=14652m
总数：1242.8+14652=15894.8m
体育馆【一层】
1层：C=[0.55*(52+11)+6]*24=975.6m
教学楼【六层4栋】
1-2层：C=[0.55*(50+8)+6]*63*2=9550.8m
2-6层：C=[0.55*(50+8)+6]*60*4=18192m
总数：（9550.8+18192）*4=47199m
会堂【一层】
一层：C=[0.55*(97+16)+6]*33=2248.95m
实训基地【五层3栋】
1层：C=[0.55*(100+8)+6]*66=4316.4m
2-6层：C=[0.55*(100+8)+6]*72*4=18835.2m
总数：（4316.4+18835.2）*3=69454.8m
创新创业中心A【四层】
1层：C=[0.55*(67+8)+6]*27=1275.75m
2-4层：C=[0.55*(50+8)+6]*30*3=3411m
总数：1275.75+3411=4686.75m
创新创业中心B【一层】
一层：C=[0.55*(67+8)+6]*21=346.05m
大空间实训【一层2栋】
一层：C=[0.55*(50+9)+6]*9*2=19455m
复合大空间实训【【五层】
1层：C=[0.55*(136+25)+6]*144=13615.2m
2-5层：C=[0.55*(60+10)+6]*21*4=3738m
总数：13615.2+3738=17353.2m
煤矿安全培训中心【五层】
1层：C=[0.55*(48+5)+6]*27=949.05m
2-5层：C=[0.55*(48+5)+6]*30*4=4218m
总数：949.05+4218=5167.05m
国际学术交流中心A【四层】
1层：C=[0.55*(72+11)+6]*18=929.7m
2-4层：C=[0.55*(60+12)+6]*21*3=2872.8m
总数：929.7+2872.8=3802.5m
国际学术交流中心B【一层】
一层：C=[0.55*(45+8)+6]*12=421.8m
总长度：201235.5m+27930m+8649.6m+15894.8m+975.6m+47199m+2248.95m+69454.8m+4686.75m+346.05m+19455m+17353.2m+5167.05m+3802.5m+421.8m=424820.6m

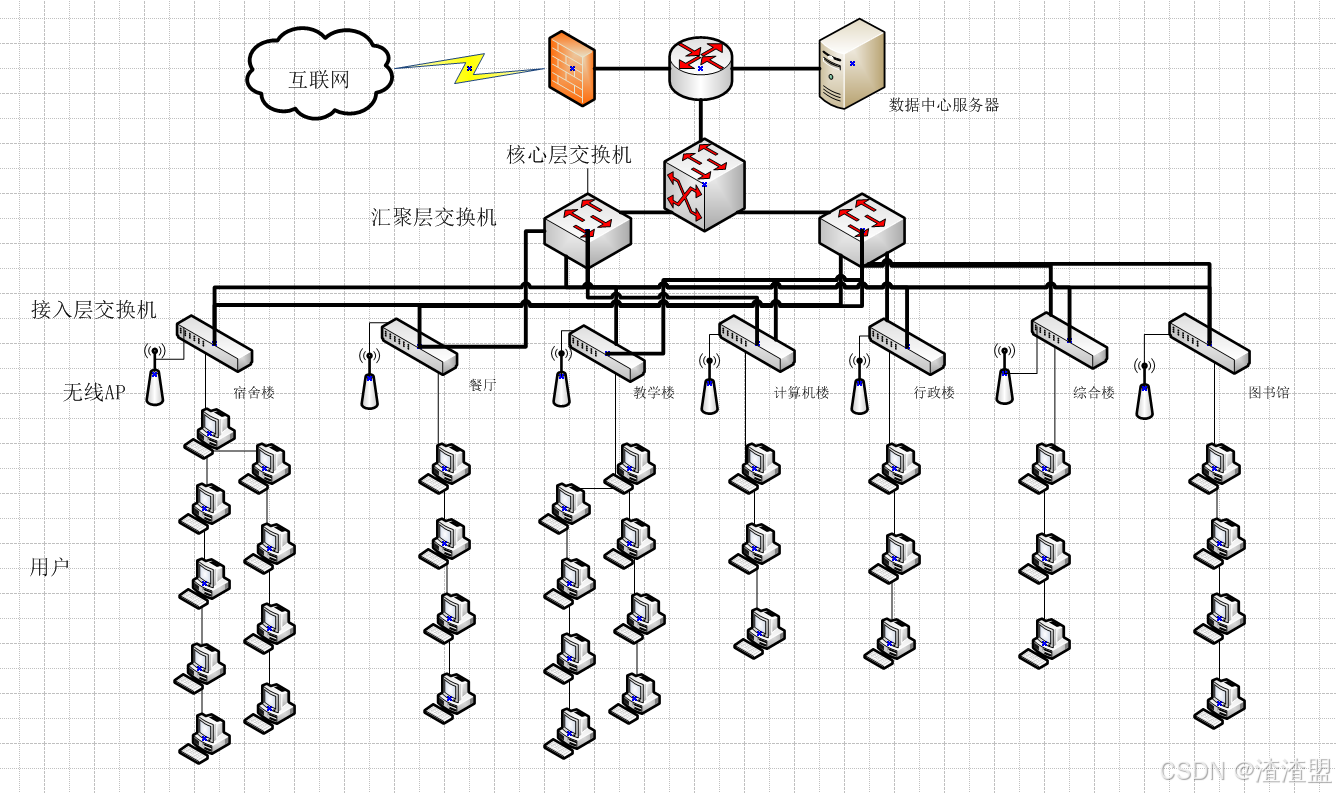

2.2网络拓扑设计
2.3 设备清单及其报价
2.3.1 设备清单
| 序号 | 设备名称 |
| 1 | 交换机（汇聚板卡）48口 |
| 2 | 交换机（核心+电源柜）48口 |
| 3 | 交换机（接入）48口 |
| 4 | 交换机（接入）24口 |
| 5 | 路由器（核心） |
| 6 | 防火墙 |
| 7 | 服务器 |
| 8 | 交换机机柜 |
| 9 | 服务器、路由器、核心交换机机柜 |
| 10 | 配线架（48口） |
| 11 | 配线架（24口） |
| 12 | 无线AP |
| 13 | 超六类万兆网线 |
| 14 | RJ45水晶头 |
| 15 | 室外单模双芯光缆 |
| 16 | 信息面板 |
| 17 | 信息模块 |
| 18 | 光纤跳线 |
| 19 | PVC管 |
| 20 | PVC转接头 |
| 21 | 理线架（48口） |
| 22 | 理线架（24口） |
| 23 | 线缆标签 |
| 24 | 配线架机柜 |
| 25 | PDU |
2.3.2 设备选型依据：
网络工程设备选型是一个关键过程，它直接影响到网络的性能、稳定性和安全性。以下是我们网络工程设备选型的依据：
1. 网络规模和拓扑
网络规模是指网络中连接的终端设备数量，包括主机、服务器、路由器和交换机等。
拓扑则是指网络中设备的布局和连接方式，如星型、总线型或树型等。
对于小型网络，通常可以使用一台路由器和几台交换机来满足需求，而对于大型网络，可能需要使用多台路由器和交换机，并将它们组成逻辑上的拓扑结构，以提高性能和可靠性。
2. 网络带宽和速度
网络带宽是指网络传输的能力，通常以每秒传输的数据量来衡量，而速度则是指数据的传输速率。
3. 功能需求
根据实际需求确定所需设备的功能。例如，企业网络可能需要更多的安全防护功能，而家庭网络则可能更关注宽带接入速度和数据传输速度。
4. 性能要求
在进行网络设备选型时，需要考虑设备的性能要求，如吞吐量、带宽、转发能力等。
吞吐量是指网络设备每秒能够处理的数据量，带宽是指网络设备能够支持的最大通信速率，转发能力是指网络设备每秒能够转发的数据包数量。
5. 可靠性和可扩展性
可靠性是指设备在长时间运行中的稳定性和可靠性，可扩展性则是指设备能否满足未来网络增长的需求。
6. 安全性
网络安全是企业网络的重要组成部分，因此在进行网络设备选型时，需要考虑设备的安全性能。这包括设备的防火墙功能、入侵检测和防御能力、身份认证等。
7. 产品系列与厂商
最好选择同一厂商的成熟主流产品，方便后期的安装、调试和维护。网络技术和设备更新速度快，符合“摩尔定律”，因此在选择设备时需要有一定的远瞻性。
8. 成本效益
在进行网络设备选型时，还需要考虑设备的成本效益。选择性价比高的设备可以在保证网络性能的同时降低成本投入。
2.3.3 设备的选型
1.光纤和双绞线：
（1）光纤选用的是SK-LINK 单模双芯光纤
（2）双绞线选用的是绿联（UGREEN）超五类非屏蔽网线

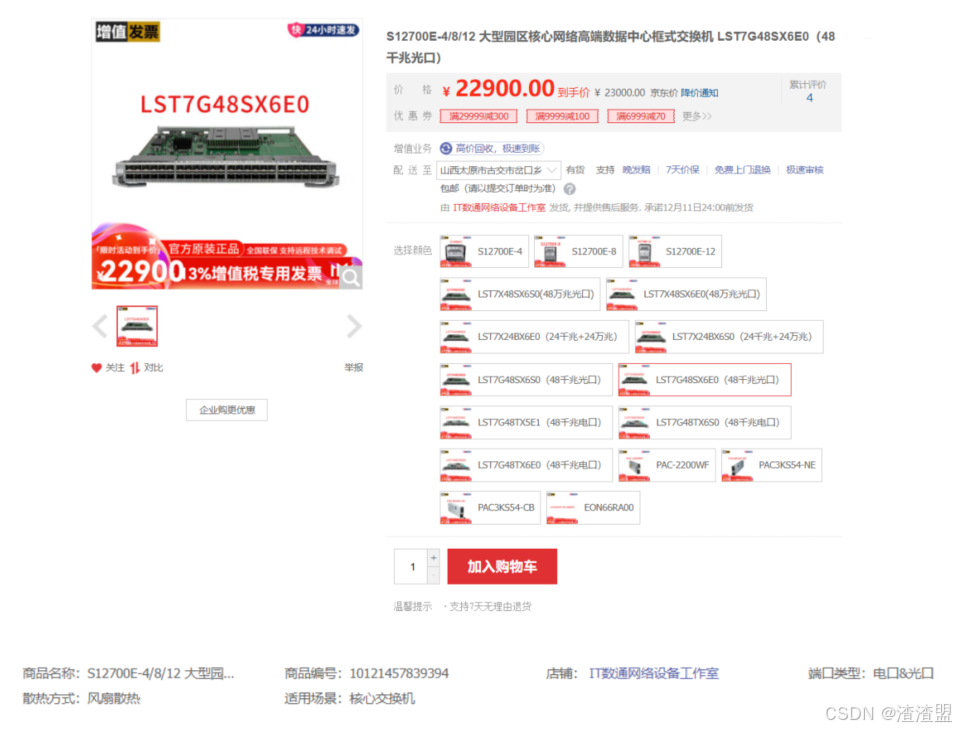

3.交换机（汇聚层板卡）48口
型号为：华为S12700E大型园区核心网络高端数据中心框式交换机 LST7G48SX6E0（48千兆光口）板卡，放置在图书馆信息中心，端口数量为48口。

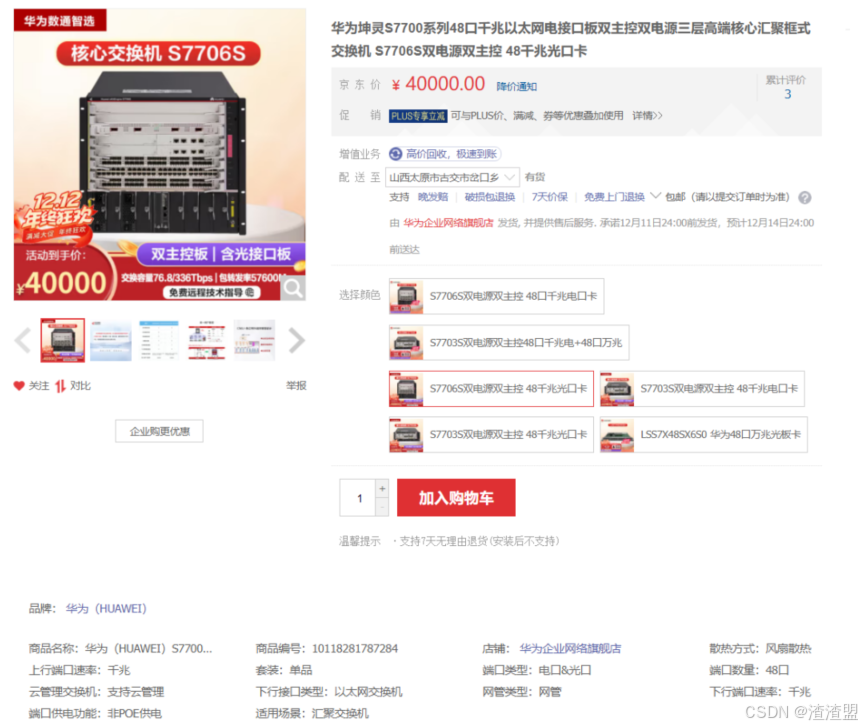

4.交换机（核心+电源柜）48口
型号为：华为坤灵S7700系列48口千兆以太网电接口板双主控双电源三层高端核心汇聚框式交换机 ，放置在图书馆信息中心，端口数量为48口，可加装8块板卡。

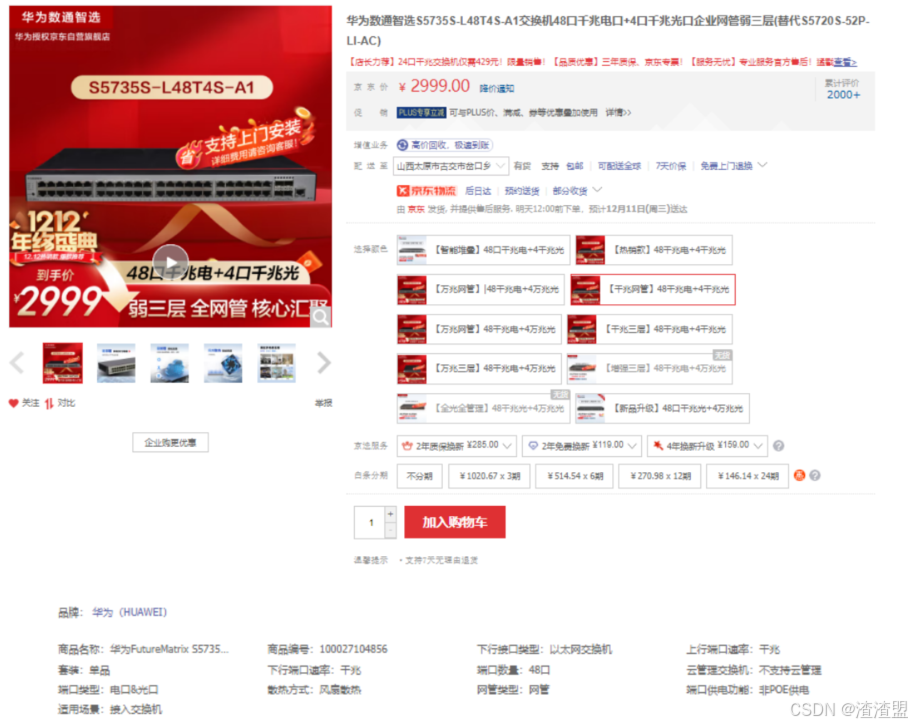

5.接入层交换机（48口）
型号为：华为S5735S-L48T4S-A1交换机，端口数量为48口千兆电口+4口千兆光口，WAN端口和LAN端口均为千兆端口，包转发率最高可达到166Mpps。

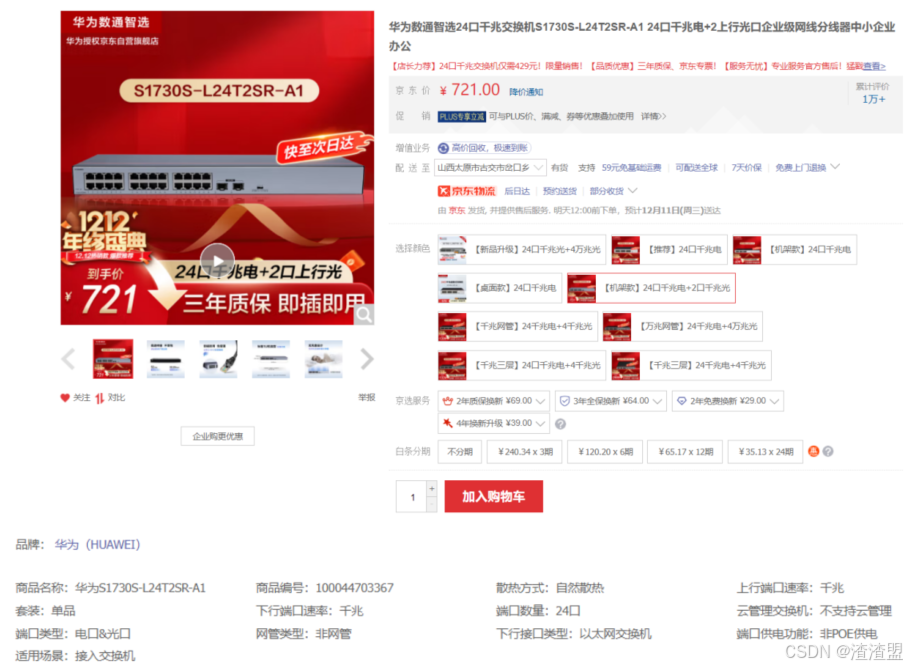

6.接入层交换机（24口）
型号为：华为S1730S-L24T2SR-A1 ，端口数量为24口千兆电+2上行光口24口，WAN端口和LAN端口均为千兆端口包转发率可达到38.69Mpps。
7.核心路由

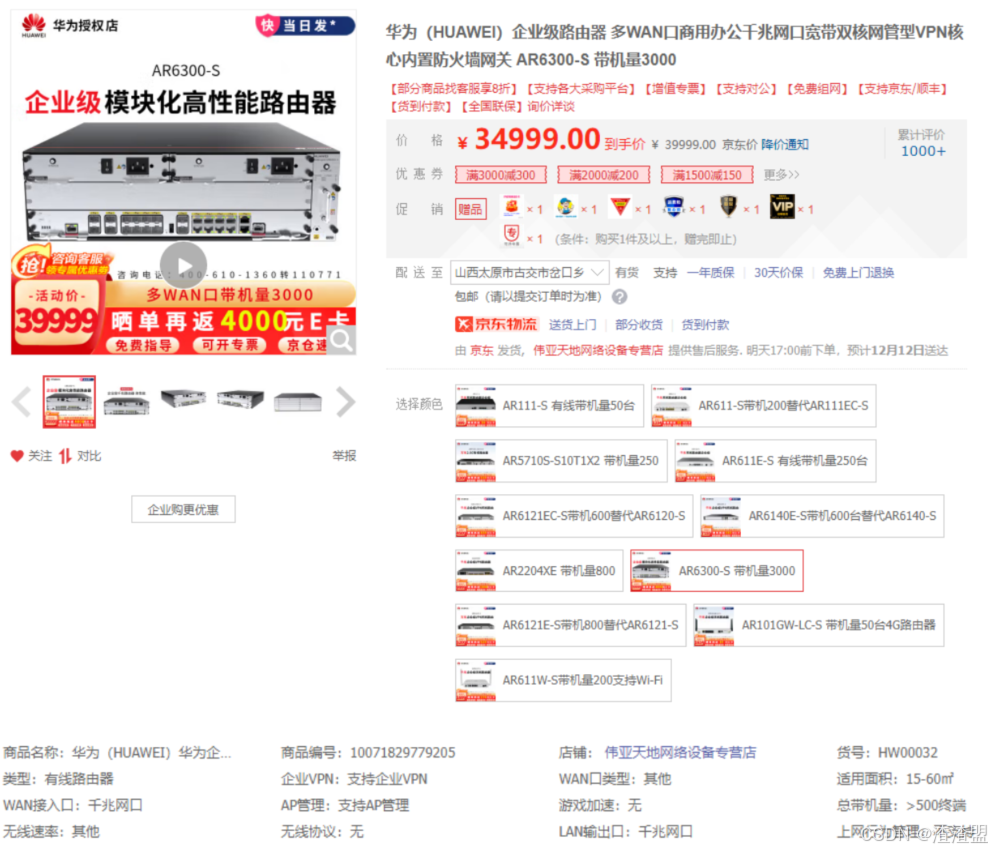

核心路由选择华为（HUAWEI）AR6300-S企业级路由器，位于防火墙和核心交换机之间，支持IPV6，有内置防火墙网关。

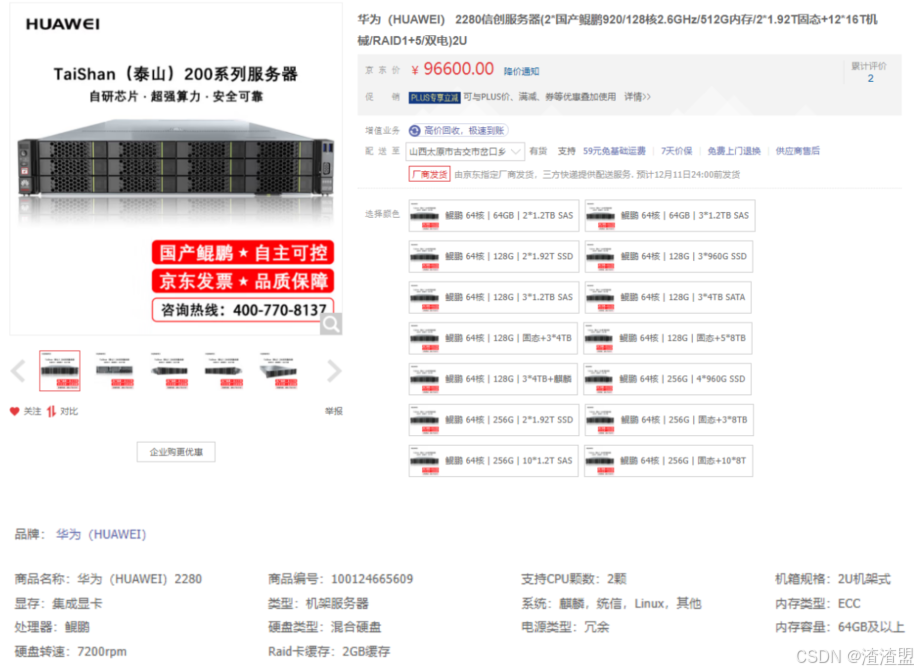

8.服务器
服务器选择华为（HUAWEI） 2280信创服务器(2*国产鲲鹏920/128核2.6GHz/512G内存/2*1.92T固态+12*16T机械/RAID1+5/双电)2U，设在图书馆信息中心。

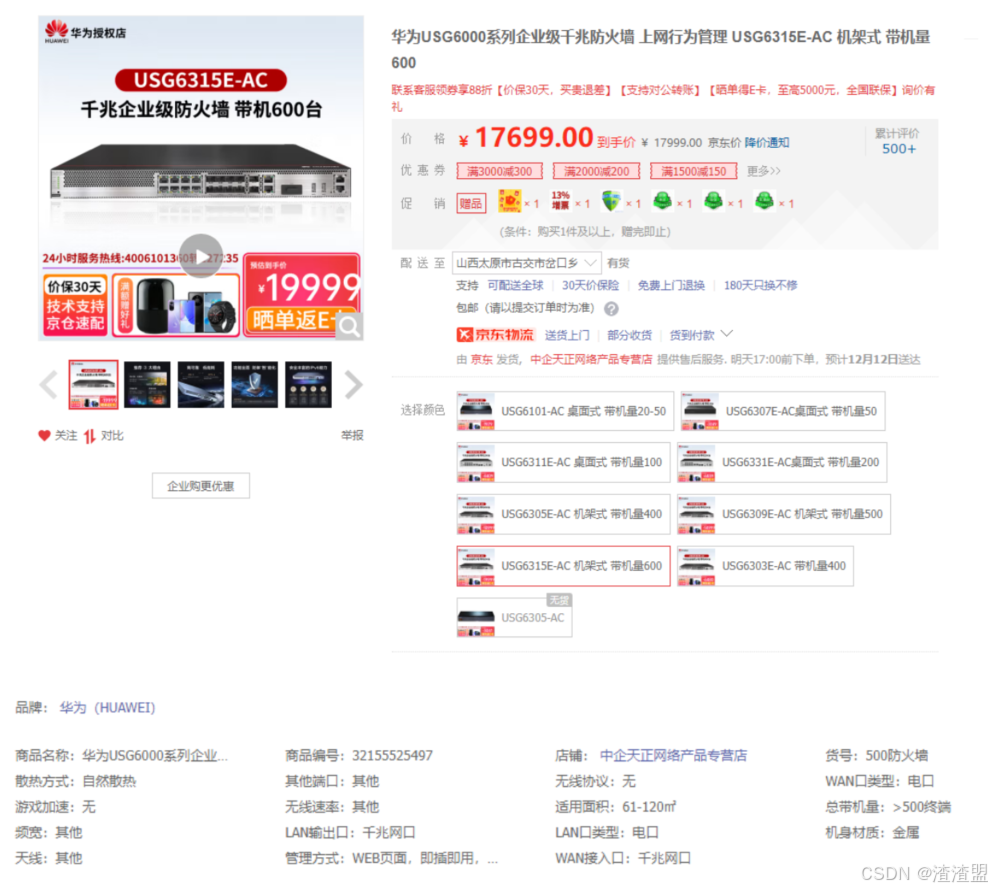

9.防火墙
防火墙选择华为USG6315E-A企业级千兆防火墙支持上网行为管理。

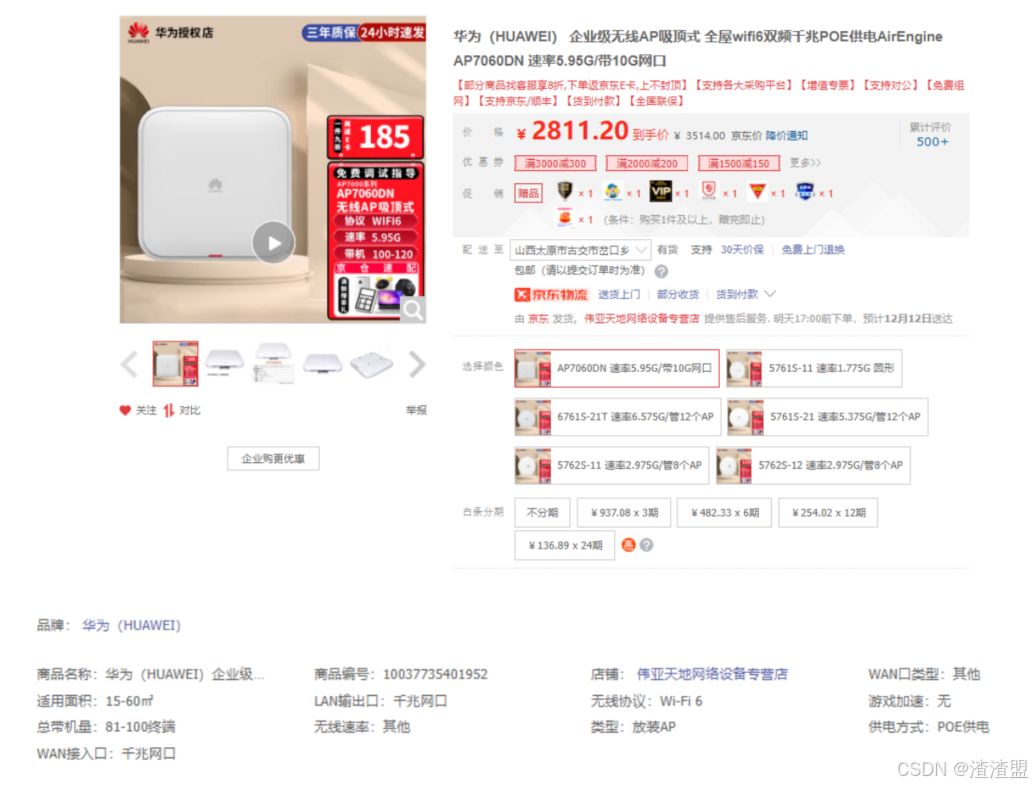

10.无线AP选择华为（HUAWEI） 企业级无线AP吸顶式 全屋wifi6双频千兆POE供电AirEngine AP7060DN 速率5.95G/带10G网口，企业级架构，Leader AP模式，免AC，免License

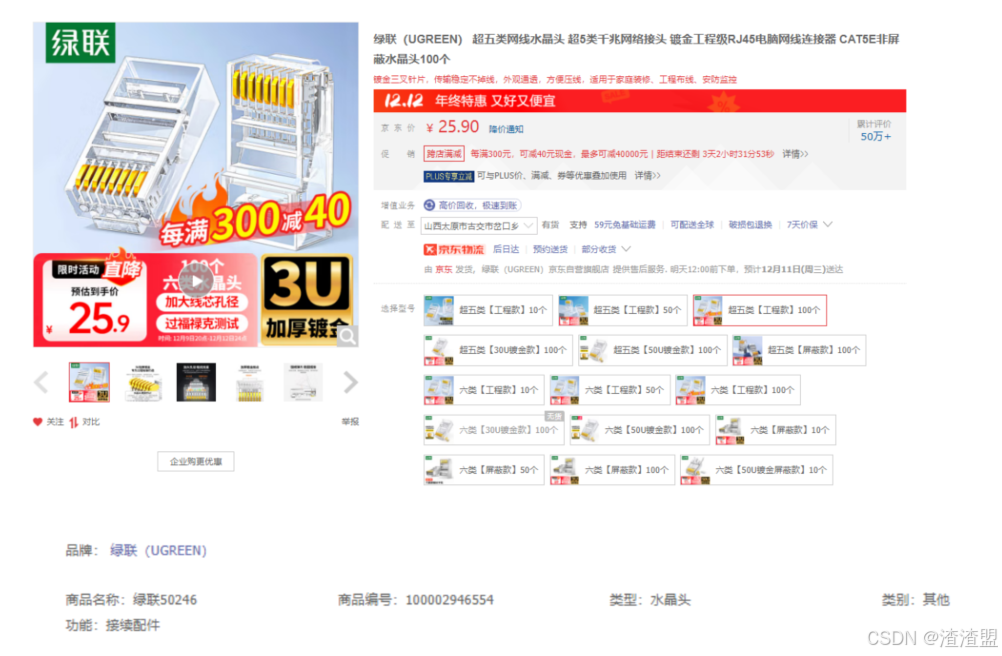

11.RJ45水晶头
绿联（UGREEN） 超五类网线水晶头 超5类千兆网络接头 镀金工程级RJ45电脑网线连接器 CAT5E非屏蔽水晶头100个
12.服务器、路由器、核心交换机机柜
华为服务器机柜NetHos-MFR42612-S 600*1200*2000冷通道IT机柜42U

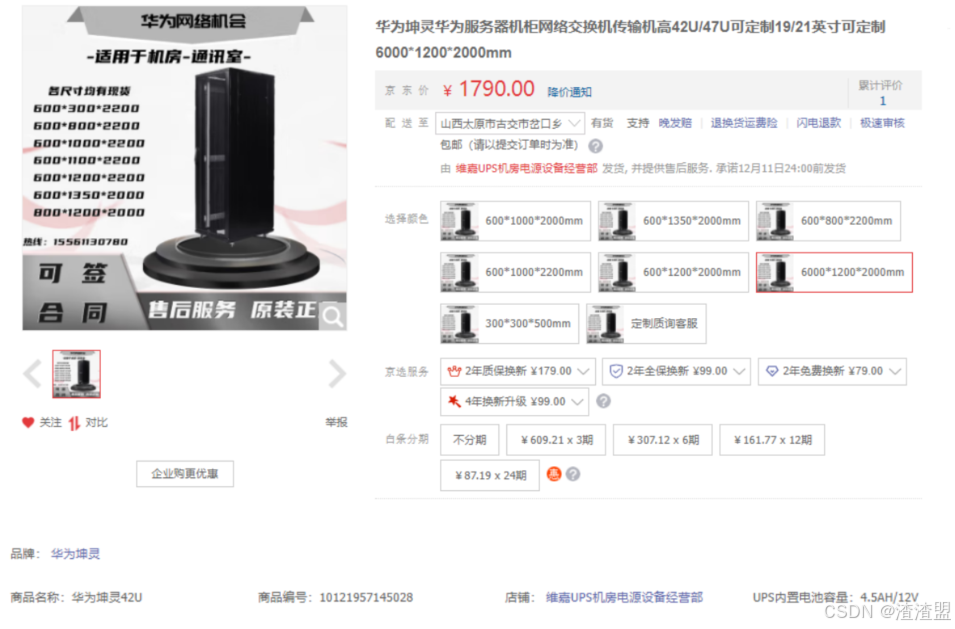

13.交换机机柜
华为坤灵华为服务器机柜网络交换机传输机高42U 6000*1200*2000mm

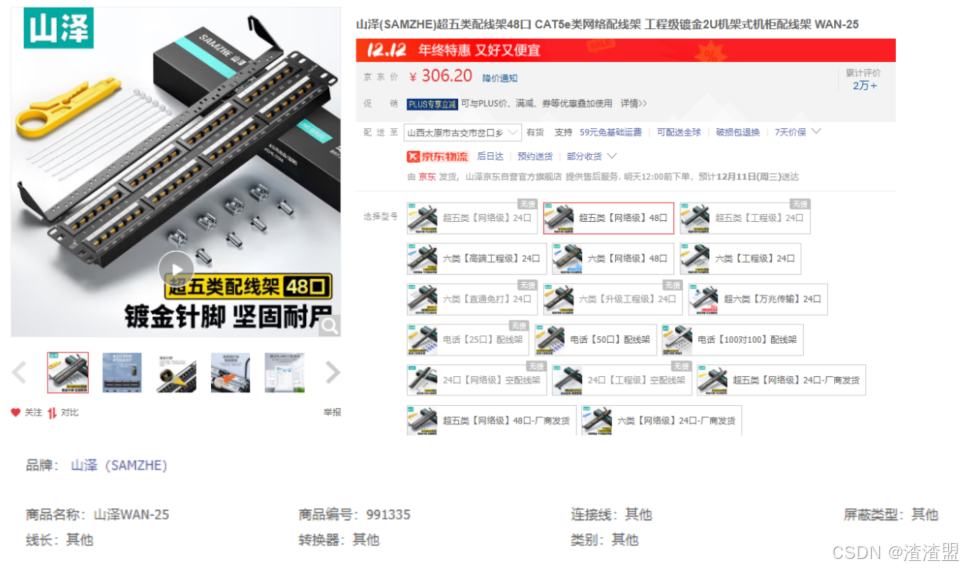

14.配线架（48口）
山泽(SAMZHE)超五类配线架48口 CAT5e类网络配线架 工程级镀金2U机架式机柜配线架 WAN-25

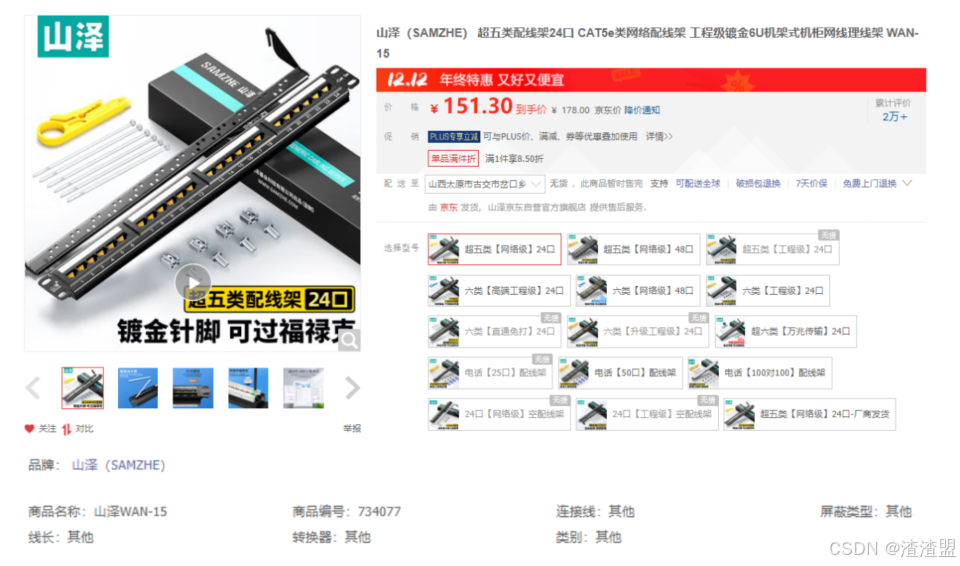

15.配线架（24口）
山泽（SAMZHE） 超五类配线架24口 CAT5e类网络配线架 工程级镀金6U机架式机柜网线理线架 WAN-15

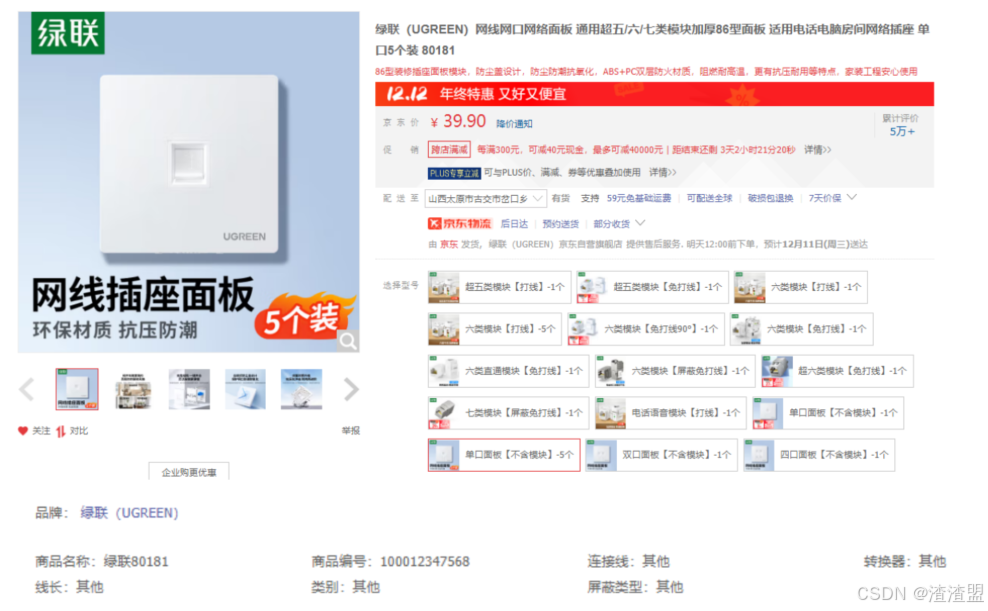

16.信息面板
绿联（UGREEN）网线网口网络面板 通用超五/六/七类模块加厚86型面板 单口5个装

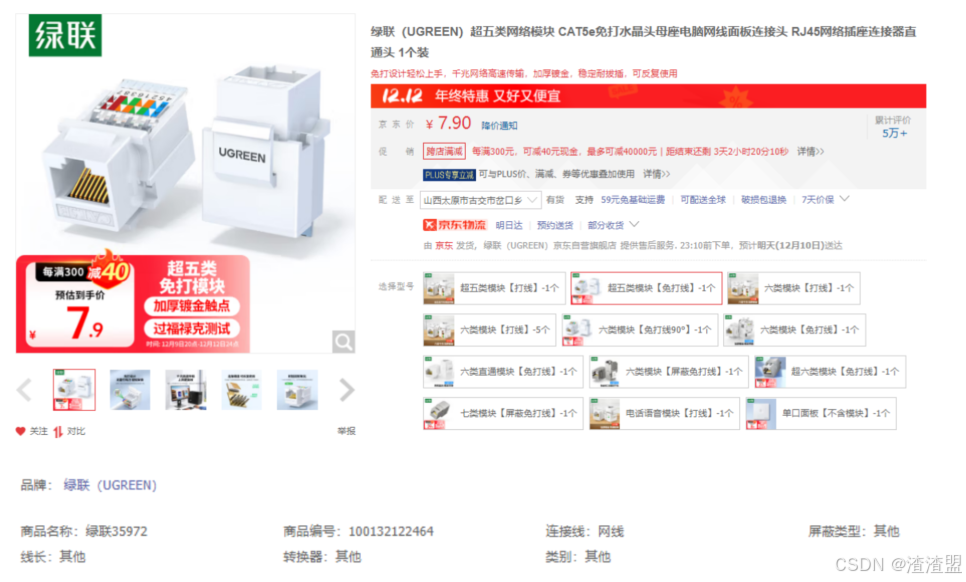

17.信息模块
绿联（UGREEN）超五类网络模块 CAT5e免打水晶头母座电脑网线面板连接头 1个装

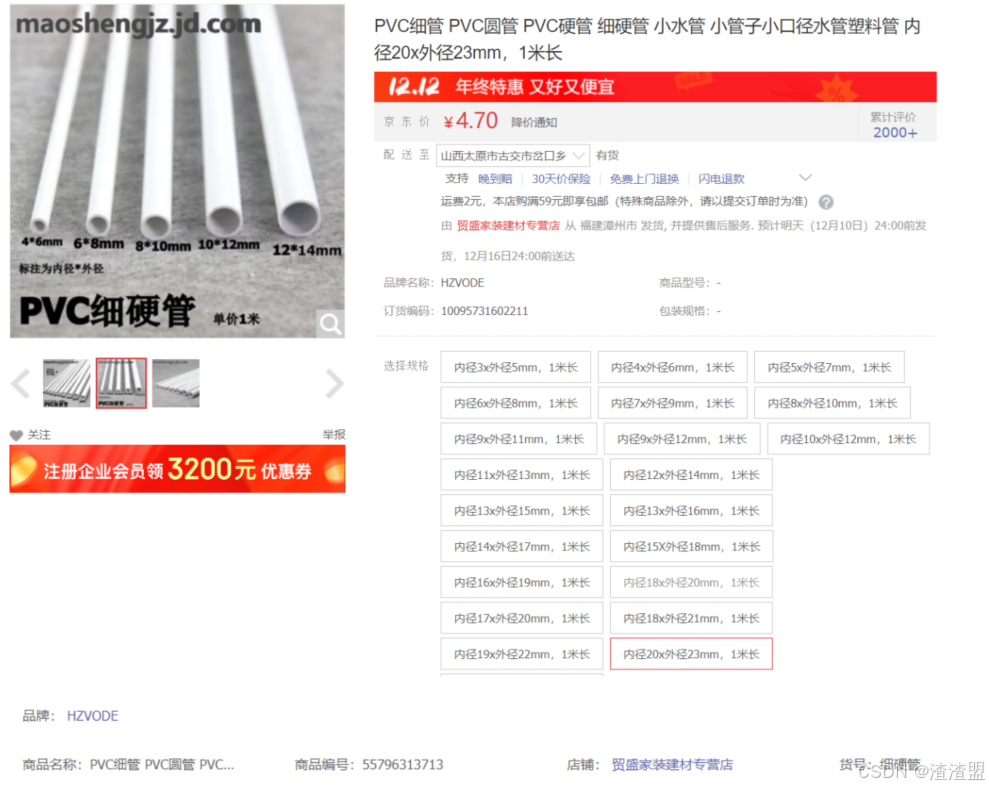

18.PVC管
HZVODE PVC管内径20x外径23mm，1米长

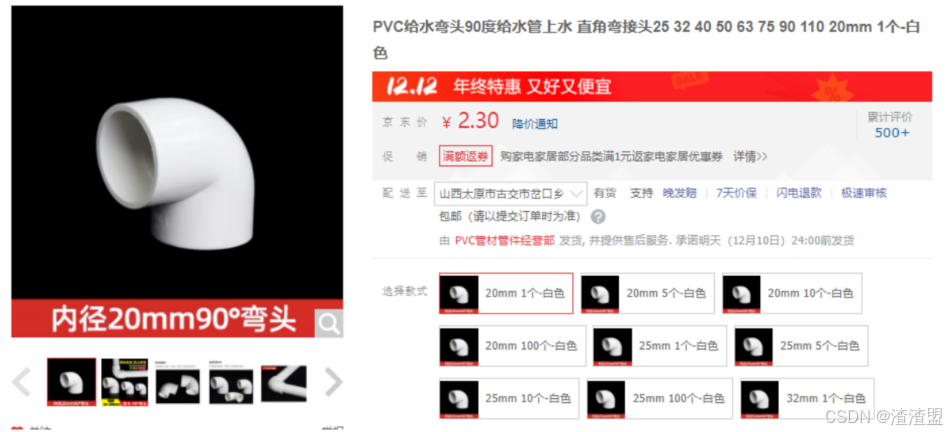

19.PVC管弯头
PVC给水弯头90度直角弯接头20mm 1个-白色

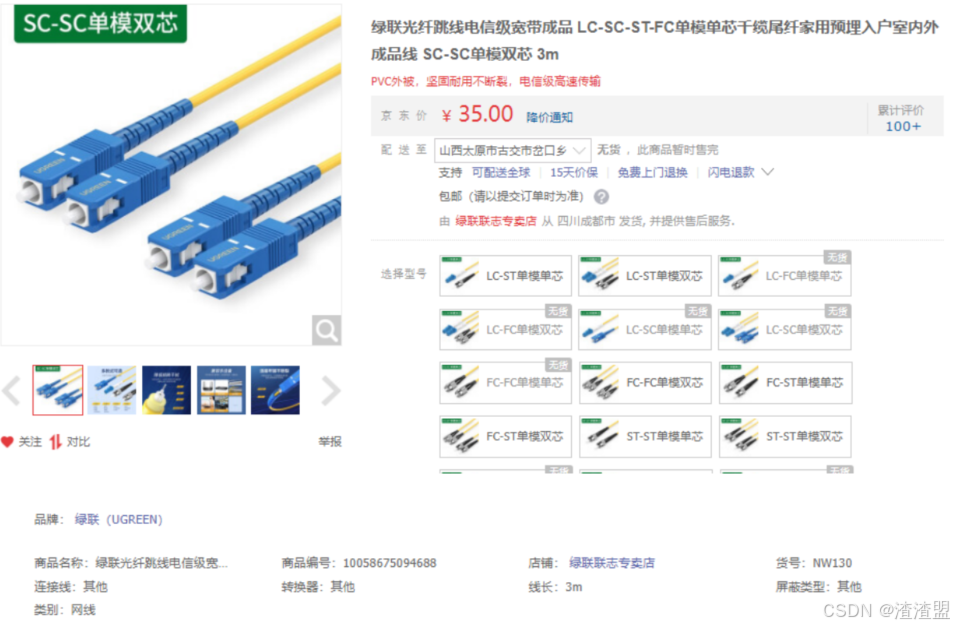

20.光纤跳线
绿联光纤跳线电信级宽带成品 LC-SC-ST-FC SC-SC单模双芯 3m
21.理线架(48口）
山泽理线架24档48口 加厚金属19英寸1U机架式工程网络机柜理线器成品网线跳线梳理器TWAN-48

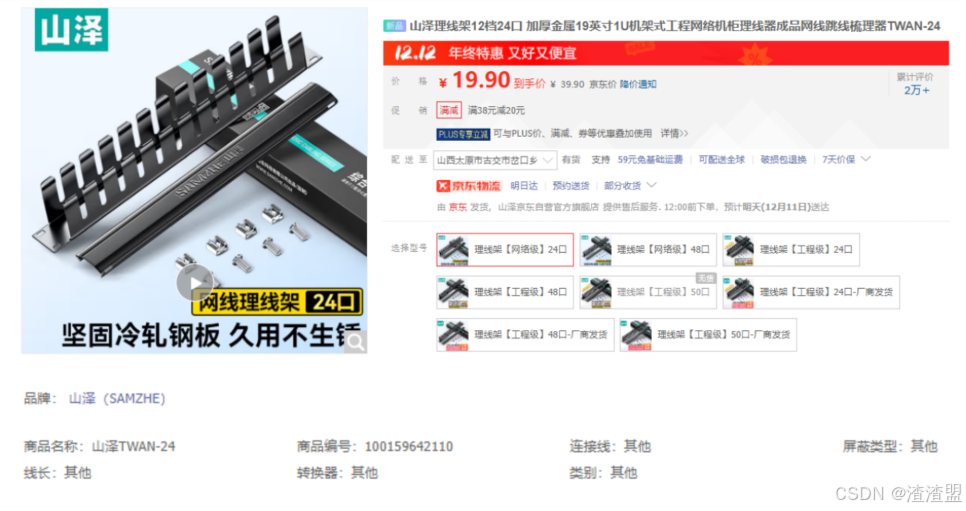

22.理线架（24口）
山泽理线架12档24口 加厚金属19英寸1U机架式工程网络机柜理线器成品网线跳线梳理器TWAN-24

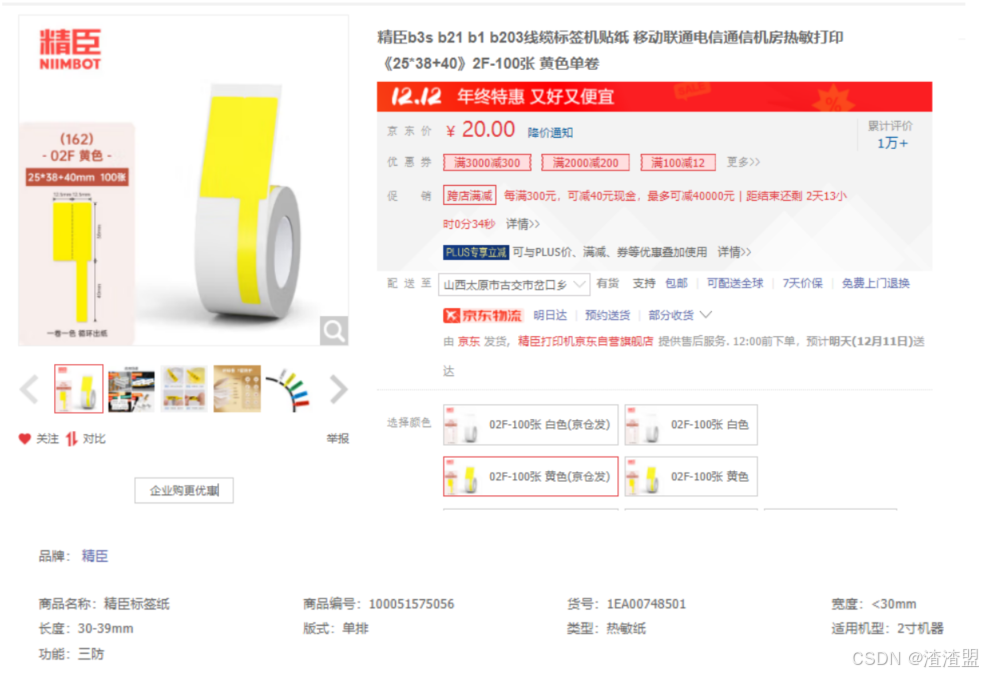

23.线缆标签
精臣b3s b21 b1 b203线缆标签机贴纸 移动联通电信通信机房热敏打印《25*38+40》2F-100张 黄色单卷

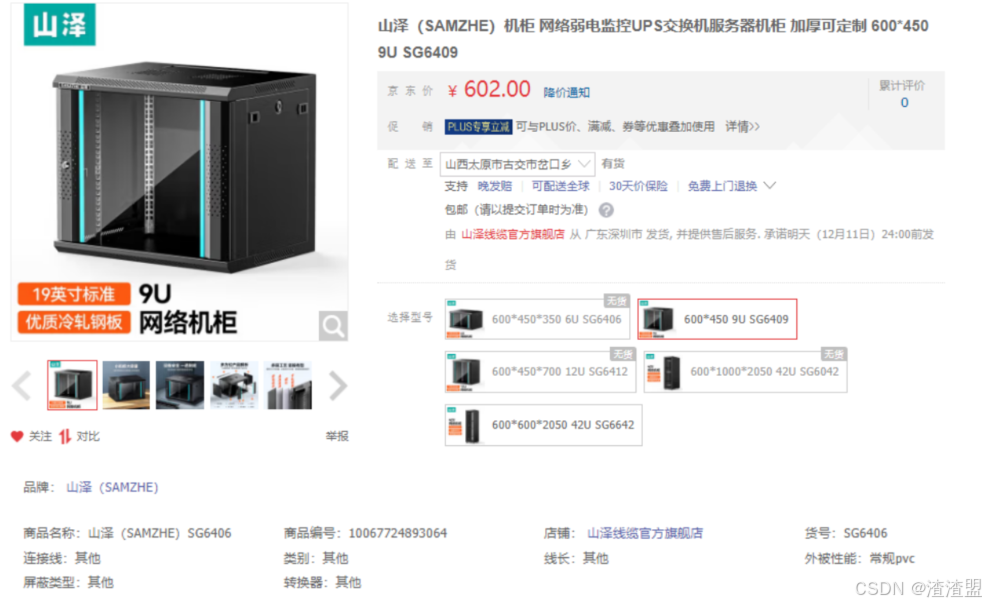

24.配线架机柜
山泽（SAMZHE）机柜 网络弱电监控UPS交换机服务器机柜 600*450 9U SG6409

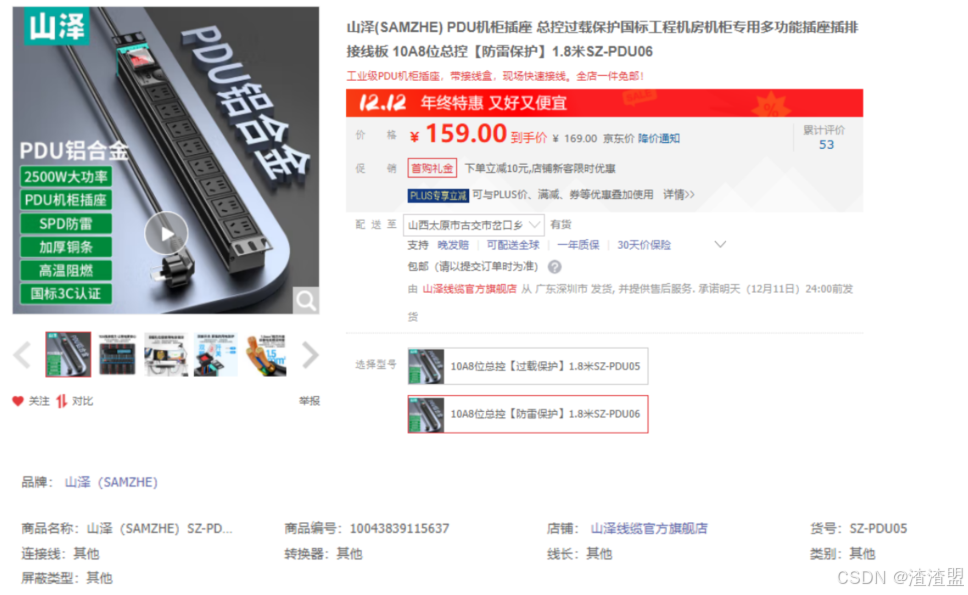

25.PUD
山泽(SAMZHE) PDU机柜插座 总控过载保护国标工程机房机柜专用多功能插座插排接线板 10A8位总控【防雷保护】1.8米SZ-PDU06
2.3.4 设备数量计算
1、线缆、RJ-45水晶头、PVC管、PVC转接头、线缆标签：
室外：室外走线总计2589m，为了更快的传输速率我们选择全部使用光纤布线。
室内：室内走线总计424820.6m，为了更好地节约成本，全部采用双绞线进行布线。

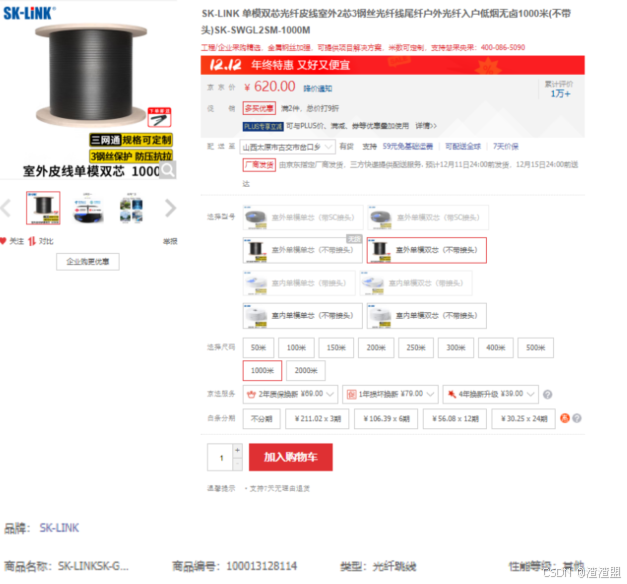

光纤选用的是SK-LINK 单模双芯光纤（1000M），此处共需2589m，需要3卷。送100个光纤冷接头。
双绞线选用的是绿联（UGREEN）超六类非屏蔽网线，鉴于双绞线一般按箱订购，每箱 305 m(1000 英尺，每圈约 1 m)，而且网络线不容许接续，即每箱零头要浪费，所以每箱布线根数=(305÷平均电缆长度)，并取整，经计算每箱布线根数约为7条，则所需的总箱数=(总点数÷每箱布线根数)，山西工程职业学院共有8945个信息点，经计算共需1278箱双绞线。
RJ-45 头我们选用绿联（UGREEN） 超五类网线水晶头 超5类千兆网络接头 镀金工程级RJ45电脑网线连接器 CAT5E非屏蔽水晶头100个一盒，通过公式：m=n*4+n*4*15% ，（m：表示 RJ-45 接头的总需求量 ，n：表示信息点的总量 ，n*4*15%：表示留有的富余）容易得出共需41147个RJ-45水晶头，共412盒。
PVC管、PVC转接头根据评估计算1m的PVC管需要10000根，转接头2000个。
线缆标签根据水晶头推算需要41147个标签，共412卷。
2、教学楼：
教学楼两栋均为6层，每栋一层到二层分别有普通教室19间、机房2间，阶梯教室1间，三层以上没有阶梯教室，所有教室均为3个信息点。教学楼共732个信息点。需要244个AP、488个信息面板和信息模块，每层需要1个48口配线架，1个24口配线架，共需12个48口配线架和12个24口配线架，搭配18个48口接入层交换机，配12个配线架机柜，2个交换机机柜，18根光纤跳线。
3、实训基地：
实训基地三栋均为5层，一层房间数为22间，每间3个信息点，二到五层房间数为24个，每个房间3个信息点，共1062个信息点。需要354个AP、708个信息面板和信息模块，每层需要1个48口配线架，1个24口配线架，共需15个48口配线架和15个24口配线架，搭配22个48口接入层交换机和1个24口接入层交换机，配15个配线架机柜，3个交换机机柜，22根光纤跳线。
4、大空间实训室：
大空间实训室两栋均为一层，每栋分别有30间实训室，每个房间3个信息点，共180个信息点。需要60个AP、120个信息面板和信息模块，搭配4个48口接入层交换机，配2个交换机机柜，2根光纤跳线。
5、复合大空间实训室：
复合大空间实训室共5层，一层房间数为54间，每间3个信息点，二到五层房间数为13个，每个房间3个信息点，共需246个信息点。需要82个AP、164个信息面板和信息模块，一层每层需要3个48口配线架和1个24口配线架，其余层每层需要1个48口配线架，共需，7个48口配线架和1个24口配线架，搭配7个48口接入层交换机和1个24口交换机，配5个配线架机柜，1个交换机机柜，7根光纤跳线。
6、宿舍楼：
宿舍楼十栋均为6层，一层房间数为30个，宿舍管理间2个，二到六层每层房间数为32个，每个房间3个信息点，共需5760个信息点。需要1920个AP、3840个信息面板和信息模块，每层需要2个48口配线架，共需120个48口配线架，搭配120个48口接入层交换机，配60个配线架机柜，10个交换机机柜，120根光纤跳线。
7、餐厅：
餐厅有一餐厅为三层和二餐厅为二层，一餐厅每层均均有35个窗口，每个窗口2个信息点，共需210个信息点。二餐厅每层有16个窗口，每个窗口2个信息点，共需64个信息点。需要62个信息面板和信息模块，共需5个48口配线架，搭配5个48口接入层交换机，配5个配线架机柜，2个服务器机柜，3根光纤跳线。
8、体育馆：
体育馆有4个更衣室、2个休息室、2个器材室，每个房间均为3个信息点，共需24个信息点。需要8个AP、16个信息面板和信息模块，搭配1个24口接入层交换机，配1个交换机机柜。
9、大学生创新创业中心
大学生创新创业中心分为AB两栋楼，A栋四层，B栋一层，A栋一层有6个房间加1个多功能厅，二到四层每层房间数为7间。B栋有7间交流室。AB栋除多功能厅有5个信息点外，其余房间均为3个信息点，共需127个信息点。需要42个AP、85个信息面板和信息模块，共需5个24口配线架，搭配5个24口接入层交换机，配5个配线架机柜，2个交换机机柜，3根光纤跳线。
10、国际学术交流中心
国际学术交流中心也分为AB两栋楼，A栋四层，B栋一层，A栋一层有8个房间加1个展示厅，二到四层每层房间数为10间。B栋有6间培训室。AB栋除展示厅有5个信息点外，其余房间均为3个信息点，共需98个信息点。需要32个AP、66个信息面板和信息模块，共需4个48口配线架，1个24口配线架，搭配4个48口接入层交换机和1个24口接入层交换机，配5个配线架机柜2个交换机机柜，3根光纤跳线。
11、煤矿安全培训中心
煤矿安全培训中心共5层，一层有8间培训室加1间门卫室，二层到五层每层有10间培训室，每个房间3个信息点，共需147个信息点。需要49个AP、98个信息面板和信息模块，共需5个48口配线架，搭配5个48口接入层交换机，配5个配线架机柜1个交换机机柜，4根光纤跳线。
12、会堂
会堂共一层，分别有舞台1个、办公室2间、值班室1间、会议室1间、器材室1间、其余房间5间，除舞台有9个信息点外，其余房间均为3个信息点，会堂需39个信息点。需要17个AP、22个信息面板和信息模块，搭配1个48口接入层交换机，1个交换机机柜。
13、图书馆：
图书馆共6层，一层有书库4间、大阅览室3间、休息平台1个、信息中心1间；二楼到六层有书库3间、大阅览室1间、办公室2间、采编室2间、图书流通室2间、特藏库3间、电子阅览室1间，电子阅览室需要5个信息点，信息中心8个信息点，其余房间均为3个信息点，图书馆共需249个信息点。需要83个AP、166个信息面板和信息模块，共需6个48口配线架，搭配6个48口接入层交换机，配6个配线架机柜1个交换机机柜。
图书馆信息中心需要1台交换机（核心）48口，3台交换机（汇聚）48口，一台路由器（核心），1台防火墙设备，1台服务器，配1个服务器、路由器、核心交换机机柜。
| 序号 | 设备名称 | 设备规格 |
| 1 | 交换机（汇聚板卡）48口 | S12700E-4/8/12 大型园区核心网络高端数据中心框式交换机 LST7G48SX6E0（48千兆光口） |
| 2 | 交换机（核心+电源柜）48口 | 华为坤灵S7700系列48口千兆以太网电接口板双主控双电源三层高端核心汇聚框式交换机 S7706S双电源双主控 48千兆光口卡 |
| 3 | 交换机（接入）48口 | 华为数通智选S5735S-L48T4S-A1交换机48口千兆电口+4口千兆光口企业网管弱三层(替代S5720S-52P-LI-AC) |
| 4 | 交换机（接入）24口 | 华为数通智选24口千兆交换机S1730S-L24T2SR-A1 24口千兆电+2上行光口企业级网线分线器中小企业办公 |
| 5 | 路由器（核心） | 华为（HUAWEI）企业级路由器 多WAN口商用办公千兆网口宽带双核网管型VPN核心内置防火墙网关 AR6300-S 带机量3000 |
| 6 | 防火墙 | 华为USG6000系列企业级千兆防火墙 上网行为管理 USG6315E-AC 机架式 带机量600 |
| 7 | 服务器 | 华为（HUAWEI） 2280信创服务器(2*国产鲲鹏920/128核2.6GHz/512G内存/2*1.92T固态+12*16T机械/RAID1+5/双电)2U |
| 8 | 交换机机柜 | 华为坤灵华为服务器机柜网络交换机传输机高42U/47U可定制19/21英寸可定制 6000*1200*2000mm |

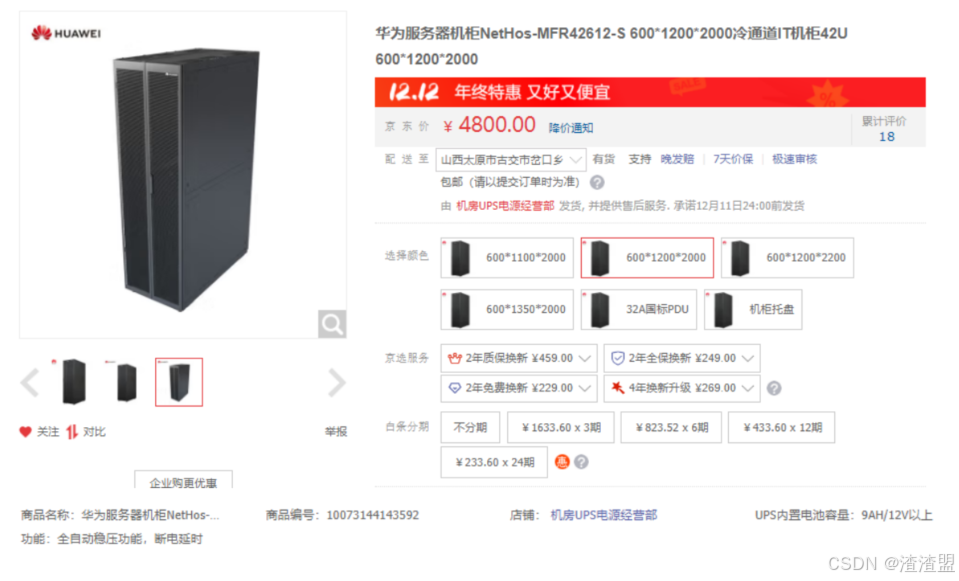

| 9 | 服务器、路由器、核心交换机机柜 | 华为服务器机柜NetHos-MFR42612-S 600*1200*2000冷通道IT机柜42U 600*1200*2000 |
| 10 | 配线架（48口） | 山泽(SAMZHE)超五类配线架48口 CAT5e类网络配线架 工程级镀金2U机架式机柜配线架 WAN-25 |
| 11 | 配线架（24口） | 山泽（SAMZHE） 超五类配线架24口 CAT5e类网络配线架 工程级镀金6U机架式机柜网线理线架 WAN-15 |
| 12 | 无线AP | 华为（HUAWEI） 企业级无线AP吸顶式 全屋wifi6双频千兆POE供电AirEngine AP7060DN 速率5.95G/带10G网口 |

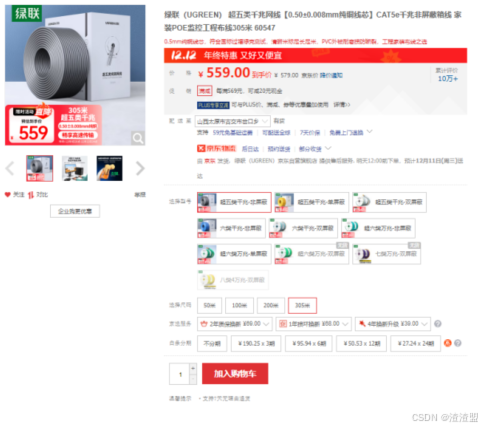

| 13 | 超五类千兆网线 | 绿联（UGREEN）超五类双屏蔽网线【0.51±0.008mm纯铜线芯】CAT5e千兆抗干扰工程家装监控网线箱线305米 35768 |
| 14 | RJ45水晶头 | 绿联（UGREEN） 超五类网线水晶头 超5类千兆网络接头 镀金工程级RJ45电脑网线连接器 CAT5E非屏蔽水晶头100个 |
| 15 | 室外单模双芯光缆 | SK-LINK 单模双芯光纤皮线室外2芯3钢丝光纤线尾纤户外光纤入户低烟无卤1000米(不带头)SK-SWGL2SM-1000M |
| 16 | 信息面板 | 绿联（UGREEN）网线网口网络面板 通用超五/六/七类模块加厚86型面板 适用电话电脑房间网络插座 单口5个装 80181 |
| 17 | 信息模块 | 绿联（UGREEN）超五类网络模块 CAT5e免打水晶头母座电脑网线面板连接头 RJ45网络插座连接器直通头 1个装 |
| 18 | 光纤跳线 | 绿联光纤跳线电信级宽带成品 LC-SC-ST-FC单模单芯千缆尾纤家用预埋入户室内外成品线 SC-SC单模双芯 3m |
| 19 | PVC管 | PVC细管 PVC圆管 PVC硬管 细硬管 小水管 小管子小口径水管塑料管 内径10x外径12mm，1米长 |
| 20 | PVC转接头 | PVC给水弯头90度给水管上水 直角弯接头20mm 1个-白色 |
| 21 | 理线架（48口） | 山泽理线架24档48口 加厚金属19英寸1U机架式工程网络机柜理线器成品网线跳线梳理器TWAN-48 |
| 22 | 理线架（24口） | 山泽理线架12档24口 加厚金属19英寸1U机架式工程网络机柜理线器成品网线跳线梳理器TWAN-24 |
| 23 | 线缆标签 | 精臣b3s b21 b1 b203线缆标签机贴纸 移动联通电信通信机房热敏打印《25*38+40》2F-100张 黄色单卷 |
| 24 | 配线架机柜 | 山泽（SAMZHE）机柜 网络弱电监控UPS交换机服务器机柜 加厚可定制 600*450 9U SG6409 |
| 25 | PDU | 山泽(SAMZHE) PDU机柜插座 总控过载保护国标工程机房机柜专用多功能插座插排接线板 10A8位总控【防雷保护】1.8米SZ-PDU06 |
2.3.5 设备报价
| 序号 | 设备名称 | 所需数量 | 设备价格 | 总价 |
| 1 | 交换机（汇聚板卡）48口 | 4 | 22900 | 91600 |
| 2 | 交换机（核心+电源柜）48口 | 1 | 40000 | 40000 |
| 3 | 交换机（接入）48口 | 174 | 2999 | 521826 |
| 4 | 交换机（接入）24口 | 9 | 721 | 6489 |
| 5 | 路由器（核心） | 1 | 34999 | 34999 |
| 6 | 防火墙 | 1 | 17699 | 17699 |
| 7 | 服务器 | 3 | 96600 | 289800 |
| 8 | 交换机机柜 | 25 | 1790 | 44750 |
| 9 | 服务器、路由器、核心交换机机柜 | 1 | 4800 | 4800 |
| 10 | 配线架（48口） | 159 | 306.2 | 48685.8 |
| 11 | 配线架（24口） | 19 | 151.3 | 2874.7 |
| 12 | 无线AP | 2537 | 2811.2 | 7132014.4 |
| 13 | 超五类千兆网线 | 1278 | 899 | 1148922 |
| 14 | RJ45水晶头 | 412 | 25.9 | 10670.8 |
| 15 | 室外单模双芯光缆 | 9 | 620 | 5580 |
| 16 | 信息面板 | 5127 | 39.9 | 204567.3 |
| 17 | 信息模块 | 5127 | 7.9 | 40503.3 |
| 18 | 光纤跳线 | 165 | 35 | 5775 |
| 19 | PVC管 | 10000 | 4.7 | 47000 |
| 20 | PVC转接头 | 2000 | 2.3 | 4600 |
| 21 | 理线架（48口） | 333 | 19.9 | 6626.7 |
| 22 | 理线架（24口） | 28 | 19.9 | 557.2 |
| 23 | 线缆标签 | 412 | 20 | 8240 |
| 24 | 配线架机柜 | 123 | 602 | 74046 |
| 25 | PDU | 26 | 159 | 4134 |
| 总计： | 9796760.2 | |||
扫一扫
1万+
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
