ACL（Access Control List，访问控制列表）是网络设备中用于控制数据包转发的一种技术。通过 ACL，可以基于源 IP 地址、目的 IP 地址、协议类型、端口号等条件对数据包进行过滤或控制。在华为 ENSP（Enterprise Network Simulation Platform）中，ACL 的配置是网络管理的基础技能之一。

一、基本 ACL 原理

1. ACL 的作用

流量过滤：允许或拒绝特定流量的通过。
流量控制：基于 ACL 规则对流量进行分类和处理。
安全防护：限制非法访问，保护网络安全。

2. ACL 的分类

基本 ACL（Basic ACL）：仅基于源 IP 地址进行匹配。
高级 ACL（Advanced ACL）：基于源 IP、目的 IP、协议类型、端口号等多维度进行匹配。
二层 ACL（Layer 2 ACL）：基于 MAC 地址进行匹配。

3. ACL 的匹配规则

自上而下：ACL 规则按顺序逐条匹配，一旦匹配成功则停止后续匹配。
默认拒绝：如果数据包未匹配任何规则，则默认被拒绝。

4. ACL 的应用方向

入方向（Inbound）：对进入设备接口的流量进行过滤。
出方向（Outbound）：对离开设备接口的流量进行过滤。

二、基本 ACL 配置命令

1. 创建基本 ACL

acl number 2000  # 创建基本 ACL，编号范围为 2000-2999
rule 5 permit source 192.168.1.0 0.0.0.255  # 允许 192.168.1.0/24 网段的流量
rule 10 deny source any  # 拒绝其他所有流量

ACL 编号：基本 ACL 的编号范围为 2000-2999。
rule：定义 ACL 规则，permit 表示允许，deny 表示拒绝。
source：匹配源 IP 地址，any 表示任意地址。

2. 应用 ACL 到接口

interface GigabitEthernet0/0/1
traffic-filter inbound acl 2000  # 在接口入方向应用 ACL 2000

inbound：表示对进入接口的流量进行过滤。
outbound：表示对离开接口的流量进行过滤。

3. 查看 ACL 配置

display acl 2000  # 查看 ACL 2000 的配置信息
display traffic-filter applied-record  # 查看 ACL 的应用记录

4. 删除 ACL 规则

acl number 2000
undo rule 5  # 删除规则 5

5. 删除 ACL

undo acl number 2000  # 删除 ACL 2000

三、配置示例

场景描述

允许 192.168.1.0/24 网段的流量通过，拒绝其他所有流量。
将 ACL 应用到接口 GigabitEthernet0/0/1 的入方向。

配置步骤

创建基本 ACL：

acl number 2000
rule 5 permit source 192.168.1.0 0.0.0.255
rule 10 deny source any

应用 ACL 到接口：

interface GigabitEthernet0/0/1
traffic-filter inbound acl 2000

查看 ACL 配置：

display acl 2000
display traffic-filter applied-record

四、命令拓展

1. 基于时间段的 ACL

time-range work-time 08:00 to 18:00 working-day  # 定义时间段
acl number 2000
rule 5 permit source 192.168.1.0 0.0.0.255 time-range work-time  # 在指定时间段内生效

2. 基于协议的 ACL

acl number 3000  # 创建高级 ACL
rule 5 permit tcp source 192.168.1.0 0.0.0.255 destination 10.0.0.1 0.0.0.0 destination-port eq 80  # 允许 HTTP 流量

3. 基于接口的 ACL

acl number 2000
rule 5 permit source 192.168.1.0 0.0.0.255 interface GigabitEthernet0/0/1  # 仅对指定接口生效

4. ACL 日志功能

acl number 2000
rule 5 permit source 192.168.1.0 0.0.0.255 log  # 记录匹配的流量日志

五、注意事项

规则顺序：ACL 规则按顺序匹配，应将最具体的规则放在前面。
默认拒绝：ACL 默认拒绝所有未匹配的流量，需明确允许的流量。
性能影响：过多的 ACL 规则会影响设备性能，需合理设计。
测试验证：配置完成后，务必通过 ping 或 tracert 等工具验证 ACL 效果。

通过以上原理和命令，可以在 ENSP 中熟练配置基本 ACL，并根据实际需求进行拓展和优化。下面分享两个基本ACL案例

六、案例分享

实验一：基本ACL配置

路由器R的g0/0/0端口连接内网，g0/0/1连接外网，网络结构如图所示。

现在要允许IP地址为192.168.10.2的内网用户访问外网，其他用户都不可以访问外网。

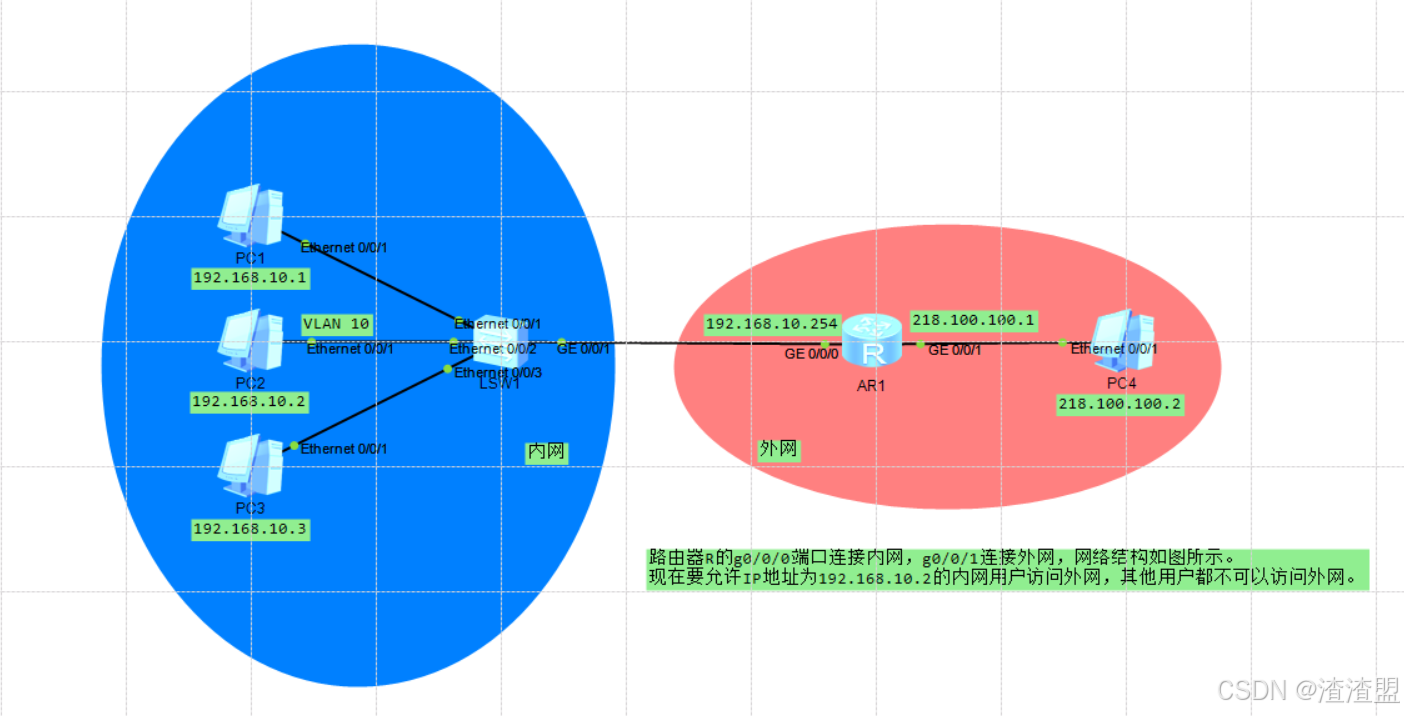

实验拓扑图：

实验步骤：

PC的IP配置如图

交换机配置：无

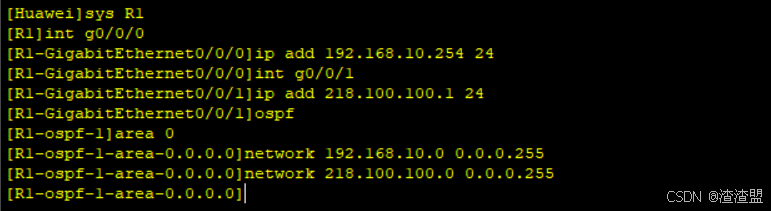

路由器配置：

<Huawei>sys

[Huawei]int g0/0/0

[Huawei-GigabitEthernet0/0/0]ip add 192.168.10.254 24

[Huawei-GigabitEthernet0/0/0]int g0/0/1

[Huawei-GigabitEthernet0/0/1]ip add 218.100.100.1 24

[Huawei-GigabitEthernet0/0/1]q

[Huawei]ospf

[Huawei-ospf-1]area 0

[Huawei-ospf-1-area-0.0.0.0]net 192.168.10.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]net 218.100.100.0 0.0.0.255

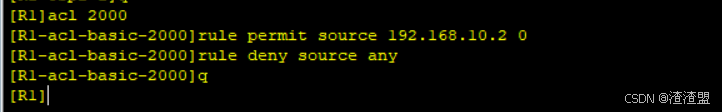

ACL配置，并应用到g0/0/0接口，方向为来的方向，即in的方向（思考如何应用在g0/0/1接口上）：

[Huawei]acl 2000

[Huawei-acl-basic-2000]rule permit source 192.168.10.2 0   //允许特定 IP (192.168.10.2) 的流量通过

[Huawei-acl-basic-2000]rule deny source any  //拒绝所有其他IP的流量

[Huawei-acl-basic-2000]q

以下指令二选一：

入口方向：

[Huawei]int g0/0/0

[Huawei-GigabitEthernet0/0/0]traffic-filter inbound acl 2000

//G0/0/0 接口应用于入方向，只允许特定 IP 的入站流量

出口方向：

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/0]traffic-filter outbound acl 2000

//G0/0/1 接口应用于出方向，只允许特定 IP 的出站流量

验证：

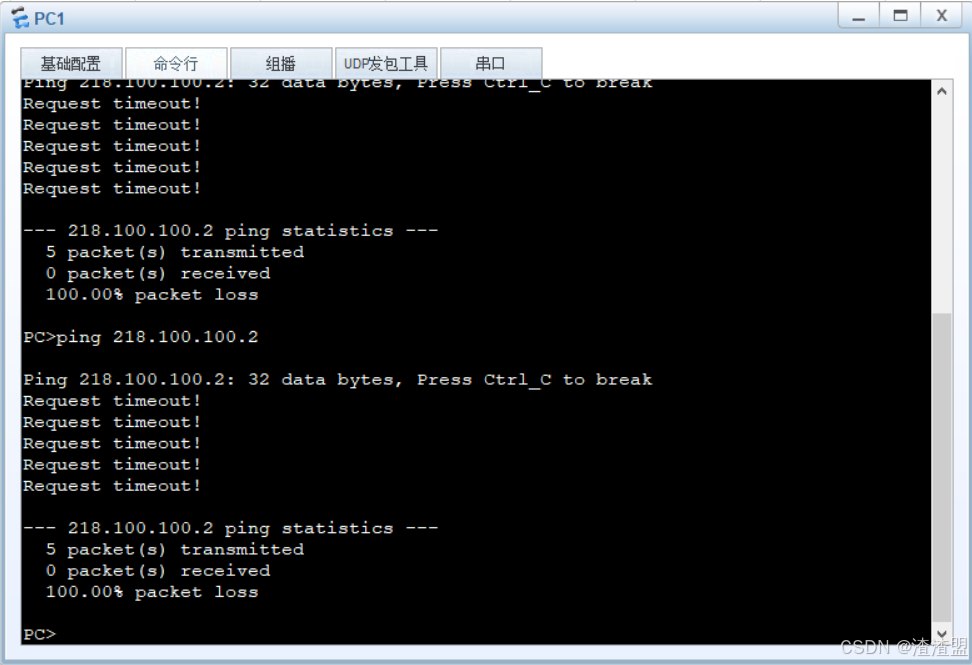

PC1插入ACL前后对比：

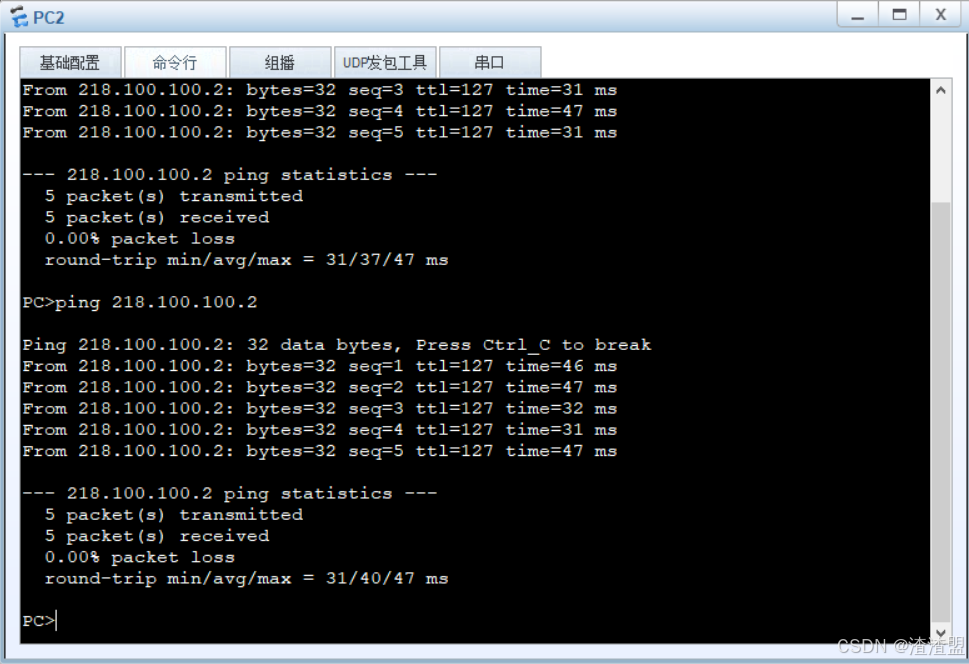

PC2插入ACL前后对比：

实验二：基本ACL实用案例

假设某单位有5个网段：192.168.10.0/24，192.168.20.0/24，192.168.30.0/24，192.168.40.0/24，192.168.50.0/24，分别对应5个VLAN，即vlan 10、vlan 20、vlan 30、vlan 40、vlan 50，其中vlan 50网段是服务器的网段，如图所示。现要求实现vlan 30和vlan 40可以访问vlan 50，但vlan 10和vlan 20不允许访问。

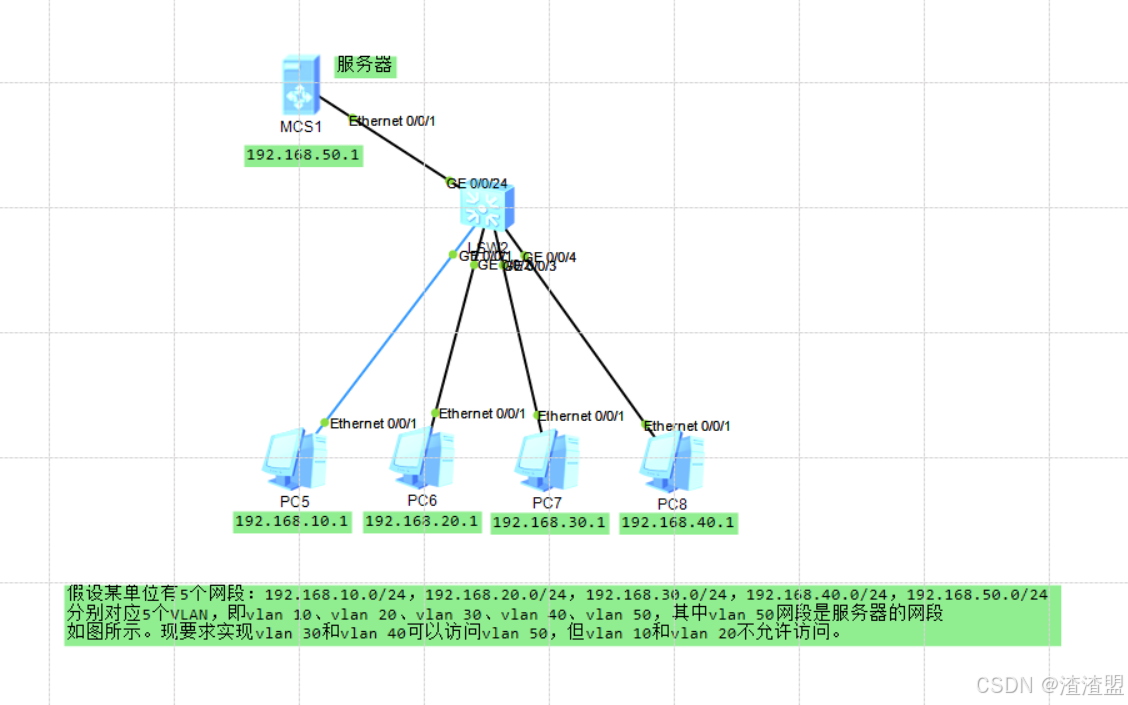

实验拓扑图：

实验步骤：

PC与服务器的IP设置如图

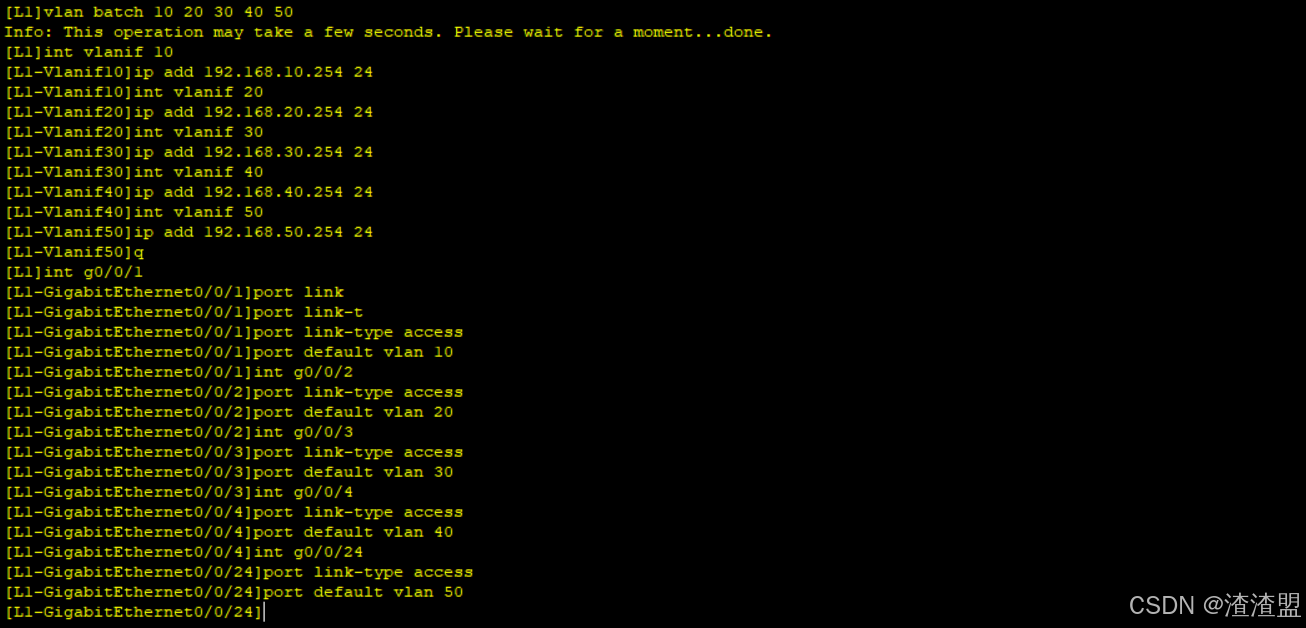

交换机设置：

<Huawei>sys

[Huawei]vlan ba 10 20 30 40 50

[Huawei]int vlanif 10

[Huawei-Vlanif10]ip add 192.168.10.254 24

[Huawei-Vlanif10]int vlanif 20

[Huawei-Vlanif20]ip add 192.168.20.254 24

[Huawei-Vlanif20]int vlanif 30

[Huawei-Vlanif30]ip add 192.168.30.254 24

[Huawei-Vlanif30]int vlanif 40

[Huawei-Vlanif40]ip add 192.168.40.254 24

[Huawei-Vlanif40]int vlanif 50

[Huawei-Vlanif50]ip add 192.168.50.254 24

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]p l a

[Huawei-GigabitEthernet0/0/1]p d v 10

[Huawei-GigabitEthernet0/0/1]int g0/0/2

[Huawei-GigabitEthernet0/0/2]p l a

[Huawei-GigabitEthernet0/0/2]p d v 20

[Huawei-GigabitEthernet0/0/2]int g0/0/3

[Huawei-GigabitEthernet0/0/3]p l a

[Huawei-GigabitEthernet0/0/3]p d v 30

[Huawei-GigabitEthernet0/0/3]int g0/0/4

[Huawei-GigabitEthernet0/0/4]p l a

[Huawei-GigabitEthernet0/0/4]p d v 40

[Huawei-GigabitEthernet0/0/4]int g0/0/24

[Huawei-GigabitEthernet0/0/24]p l a

[Huawei-GigabitEthernet0/0/24]p d v 50

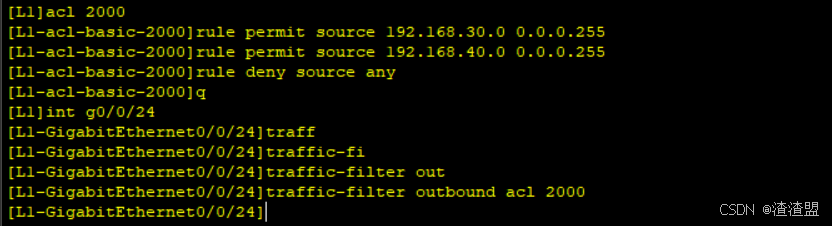

ACL规则设置：

[Huawei]acl 2000

[Huawei-acl-basic-2000]rule permit source 192.168.30.0 0.0.0.255

# 允许源IP地址为192.168.30.0/24的流量通过

[Huawei-acl-basic-2000]rule permit source 192.168.40.0 0.0.0.255

# 允许源IP地址为192.168.40.0/24的流量通过

[Huawei-acl-basic-2000]rule deny source any

# 拒绝其他所有流量

[Huawei-acl-basic-2000]q

[Huawei]int g0/0/24

[Huawei-GigabitEthernet0/0/24]traffic-filter outbound acl 2000

# 在接口0/0/24的出方向应用ACL 2000进行流量过滤
