eNSP路由器配置

eNSP路由器配置主要包括基础网络设置、路由协议配置和安全功能部署：通过接口IP分配和VLAN划分建立网络基础架构，利用静态路由或动态协议（如OSPF、RIP）实现跨网段通信；借助ACL过滤规则和NAT地址转换保障网络安全，同时可配置DHCP服务为终端自动分配IP地址。其配置采用模块化设计，支持命令行逐层操作，既能满足基础实验需求，也能模拟复杂企业网络场景，是网络工程师学习和测试的理想平台。

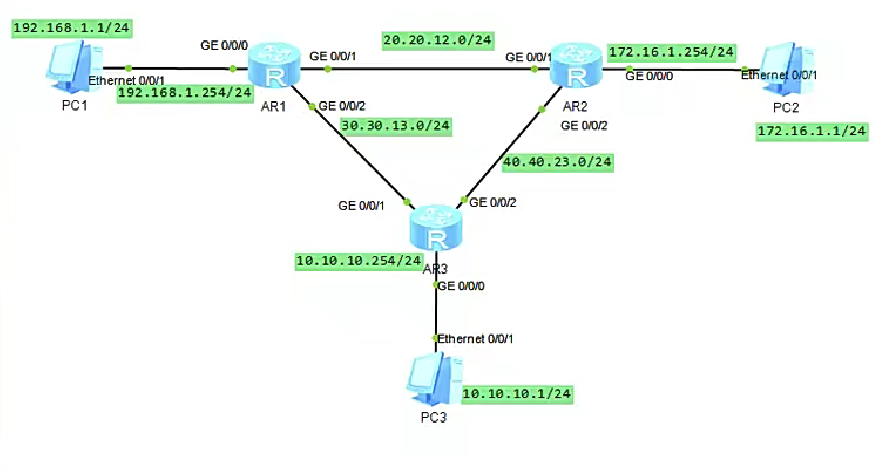

项目一 静态路由的配置

静态路由配置是在网络设备上手动设置数据包转发路径的过程，需先明确网络拓扑、目标网络地址、子网掩码及下一跳IP地址等信息，然后使用特定命令进行配置，如华为设备用`ip route - static`加上目标网络地址、子网掩码和下一跳IP地址来配置，且根据不同需求还可指定出接口等参数，以实现网络间的通信和数据准确转发。

1.AR1
system-view
int g0/0/0
ip add 192.168.1.254 24
int g0/0/1
ip add 20.20.12.1 24
int g0/0/2
ip add 30.30.13.1 24
qu
dis ip interface brief

dis ip routing-table
ip route-static 172.16.1.0 24 20.20.12.2
ip route-static 10.10.10.0 24 30.30.13.3
dis ip routing-table

2.AR2
system-view
int g0/0/0
ip add 172.16.1.254 24
int g0/0/1
ip add 20.20.12.2 24
int g0/0/2
ip add 40.40.23.2 24
qu
dis ip interface brief

ip route-static 192.168.1.0 24 20.20.12.1
ip route-static 10.10.10.0 24 40.40.23.3
dis ip routing-table

3.AR3
system-view
int g0/0/0
ip add 10.10.10.254 24
int g0/0/1
ip add 30.30.13.3 24
int g0/0/2
ip add 40.40.23.3 24
qu
dis ip interface brief

ip route-static 192.168.1.0 24 30.30.13.1
ip route-static 172.16.1.0 24 40.40.23.2
dis ip routing-table

4.PC端
此时三台主机互ping的通

#############################################################################

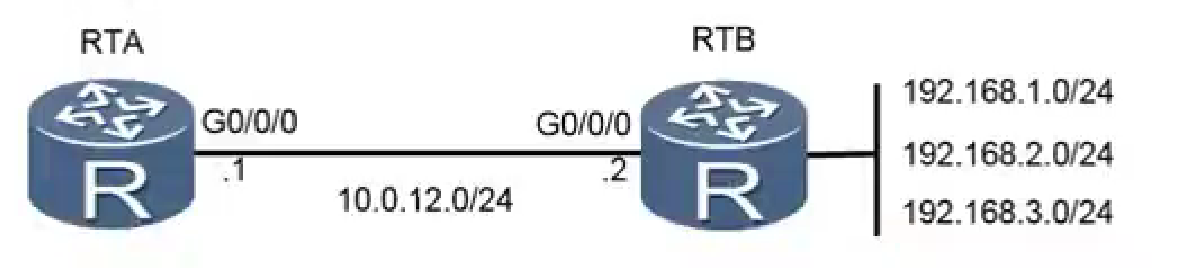

默认路由（缺省路由）

默认路由是路由器的“万能导航”——当找不到具体路线时，就把数据包扔向这个出口，相当于导航系统中的“默认走高速”。默认路由是网络世界的“万能钥匙”——不知道往哪走时，就交给它带路！

默认路由是目的地址和掩码都为全0的特殊路由。

ip route-static 0.0.0.0 0.0.0.0 10.0.12.2    #将所有未知目标地址的数据包都转发到 10.0.12.2 这个下一跳设备
ip route-static 0.0.0.0 0 10.0.12.2 g0/0/0    #配置默认路由和指定下一跳IP地址，指定数据包出接口

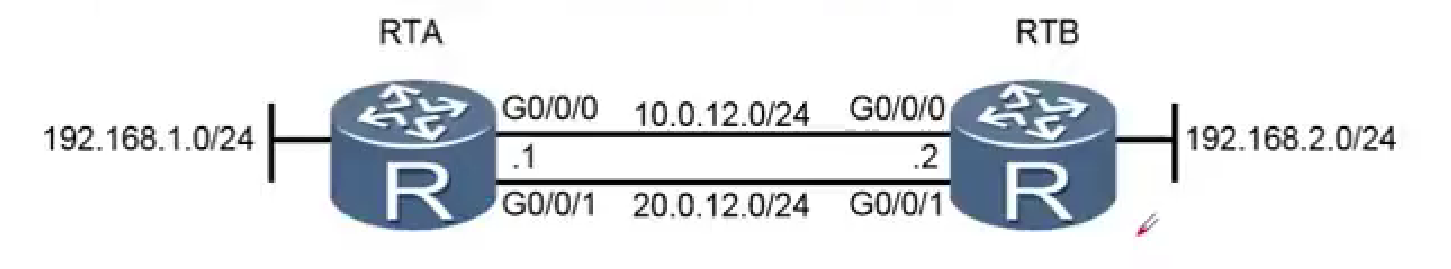

负载均衡

负载均衡是"流量调度员"，把网络请求或数据流量智能分配给多个服务器或链路，避免某台设备过载，提升整体效率。

#通过配置不同的下一跳来实现负载均衡
ip route-static 192.168.2.0 255.255.255.0 10.0.12.2
ip route-static 192.168.2.0 255.255.255.0 20.0.12.2

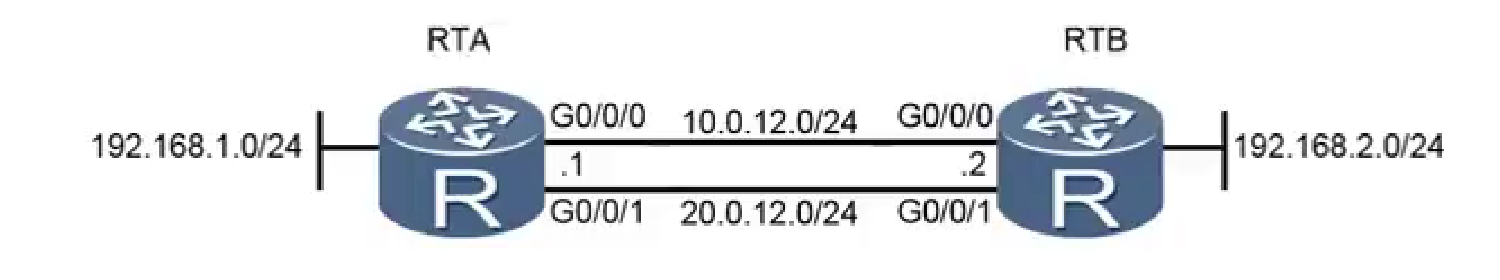

浮动静态路由

浮动静态路由是路由器的"备胎方案"——主用路由正常时它默默待命，主用路由故障时自动接管流量，实现网络高可用。

#这两条命令为去往192.168.2.0/24网络配置了两条不同的静态路由，其中下一跳为10.0.12.2的路由优先级较高（默认 60），会被优先使用；下一跳为20.0.12.2的路由优先级较低（100），可作为备份路由，当高优先级路由出现故障时启用。
ip route-static 192.168.2.0 255.255.255.0 10.0.12.2
route-static 192.168.2.0 255.255.255.0 20.0.12.2 preference 100

项目二 RIP路由配置

RIP（Routing Information Protocol）是一种基于距离向量的动态路由协议，通过周期性广播路由表（默认30秒）实现网络可达性同步。在eNSP中配置RIP需先启用协议进程（如`rip 1`），指定直连网段（`network 192.168.1.0`），并可选调整版本（RIPv1/v2）、跳数限制（最大15跳）及定时器。RIP配置简单但效率较低，适合小型网络实验，其核心机制是通过邻居间交换路由信息，自动计算最短路径（跳数最少），但收敛速度慢且存在环路风险，实际生产环境多被OSPF取代。

1.AR1
system-view
int g0/0/0
ip add 12.0.0.1 24
int g0/0/1
ip add 13.0.0.1 24
int g0/0/2
ip add 192.168.1.254 24
qu

rip 1    #启用 RIP 路由进程，并进入 RIP 配置视图
version 2    #指定使用 RIPv2 协议（默认是 RIPv1）
network 12.0.0.0    #宣告直连网段，允许这些网段的路由通过 RIP 广播给邻居
network 13.0.0.0
network 192.168.1.0
qu
dis ip routing-table    #查看当前路由表，验证 RIP 学习到的路由（等三个路由器都配置完再检查）

2.AR2
system-view
int g0/0/0
ip add 12.0.0.2 24
int g0/0/1
ip add 192.168.2.254 24
qu

rip 1
version 2
network 12.0.0.0
network 192.168.2.0
qu
dis ip routing-table

3.AR3
system-view
int g0/0/0
ip add 13.0.0.3 24
int g0/0/1
ip add 192.168.3.254 24
qu

rip 1
version 2
network 13.0.0.0
network 192.168.3.0
qu
dis ip routing-table

4.PC端
此时三台PC机互ping的通

5.AR
dis rip 1 interface g0/0/0 verbose    #查看接口 G0/0/0 的详细 RIP 运行状态
int g0/0/0
rip split-horizon    #启用水平分割（默认已开启）
rip poison-reverse    #启用毒性逆转
dis rip 1 interface g0/0/0 verbose    #Poison-Reverse 状态变为 Enabled
rip 1
silient-interface g0/0/0    #禁止 G0/0/0 接口收发RIP报文，但保留路由学习能力
dis rip

水平分割

• 原理：路由器从某个接口学到的路由，不会再从这个接口发回给邻居路由器。就好像一个人从一个门收到了消息，就不会再通过这个门把消息传回去，避免了消息在两个邻居之间来回传递，形成无效的循环。
• 作用：减少路由信息的冗余传输，提高网络带宽的利用率，同时能有效防止一些简单的路由环路。例如，在一个简单的网络中，A 路由器通过接口 1 与 B 路由器相连，如果 A 从接口 1 收到了 B 关于某个网络的路由信息，按照水平分割的规则，A 就不会再通过接口 1 把这个路由信息发回给 B，这样就避免了可能因为双方不断互相通告路由而导致的环路问题。

毒性逆转

• 原理：当路由器发现某条路由失效后，会立即向邻居路由器发送一个度量值为无穷大（表示不可达）的路由更新信息，并且这个更新信息会明确告知邻居这条路由是不可用的，就像是给这条路由 “下毒”，让邻居知道这条路已经走不通了。
• 作用：加快网络中路由信息的收敛速度，让其他路由器尽快知道网络拓扑的变化，从而避免将数据包发送到已经失效的路径上，减少数据丢失和传输延迟。例如，在一个网络中，如果路由器 A 到某个目标网络的链路出现故障，A 会向其邻居路由器发送毒性逆转的路由更新，告诉邻居们到该目标网络的路由不可达，邻居们收到这个信息后，就会立即更新自己的路由表，不再选择通过 A 到达那个目标网络，从而快速适应网络的变化。

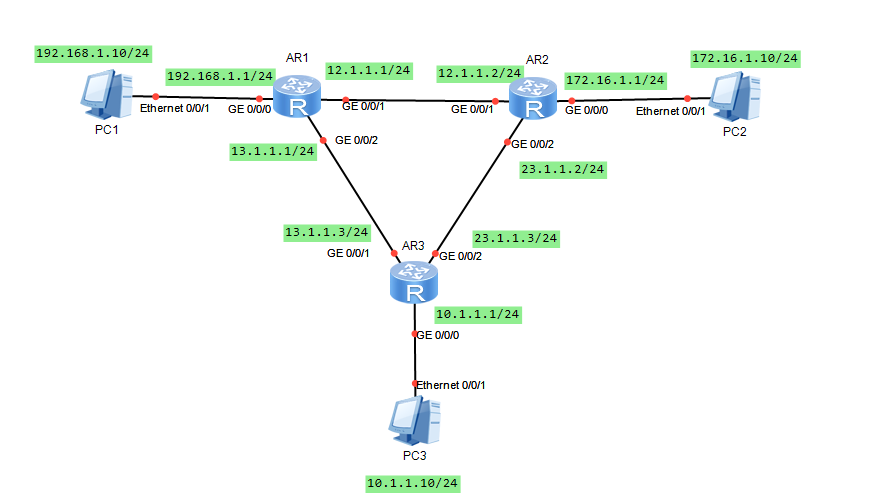

项目三 OSPF路由配置

OSPF（开放式最短路径优先）路由配置是在网络中实现基于链路状态的动态路由协议配置的过程。首先要启动OSPF进程并指定路由器ID，然后在相关接口上配置所属的区域，区域可以是骨干区域或非骨干区域，同时要配置接口的网络类型、IP地址等参数，以确保路由器能正确地发送和接收OSPF报文，通过互相交换链路状态信息来构建链路状态数据库，再利用Dijkstra算法计算出到各个目标网络的最短路径，从而形成路由表，实现网络中数据的高效、准确转发。

1.AR1
system-view
int g0/0/0
ip add 192.168.1.1 24
int g0/0/1
ip add 12.1.1.1 24
int g0/0/2
ip add 13.1.1.1 24
qu
dis ip interface brief

ospf 1    #启用OSPF进程，进程ID为1（本地有效）
area 0    #进入骨干区域（Area 0）配置模式
network 192.168.1.0 0.0.0.255    #宣告网段192.168.1.0/24到OSPF
network 12.1.1.0 0.0.0.255
network 13.1.1.0 0.0.0.255

dis ospf 1 peer    #查看OSPF进程1的邻居状态

2.AR2
system-view
int g0/0/0
ip add 172.16.1.1 24
int g0/0/1
ip add 12.1.1.2 24
int g0/0/2
ip add 23.1.1.2 24
qu
dis ip interface brief

ospf 1
area 0
network 172.16.1.0 0.0.0.255
network 12.1.1.0 0.0.0.255
network 23.1.1.0 0.0.0.255

dis ospf 1 peer

3.AR3
system-view
int g0/0/0
ip add 10.1.1.1 24
int g0/0/1
ip add 13.1.1.3 24
int g0/0/2
ip add 23.1.1.3 24
qu
dis ip interface brief

ospf 1
area 0
network 10.1.1.0 0.0.0.255
network 13.1.1.0 0.0.0.255
network 23.1.1.0 0.0.0.255

dis ospf 1 peer

4.PC端
此时三台PC机互ping的通

通配符是在网络配置中用于灵活匹配IP地址的一种工具，它通过“0”和“1”来指示IP地址中的哪些位需要精确匹配，哪些位可以忽略，“0”代表对应位必须严格相符，“1”表示该位可以是任意值，常被用于访问控制列表等场景来确定允许或拒绝的IP地址范围。 掩码和通配符的区别在于，掩码主要用于区分IP地址中的网络部分和主机部分，通过与IP地址进行按位运算来明确网络和主机的界限，是网络划分和路由计算的重要依据；而通配符则侧重于指定匹配的IP地址范围，用于灵活控制对特定IP地址段的访问等操作。

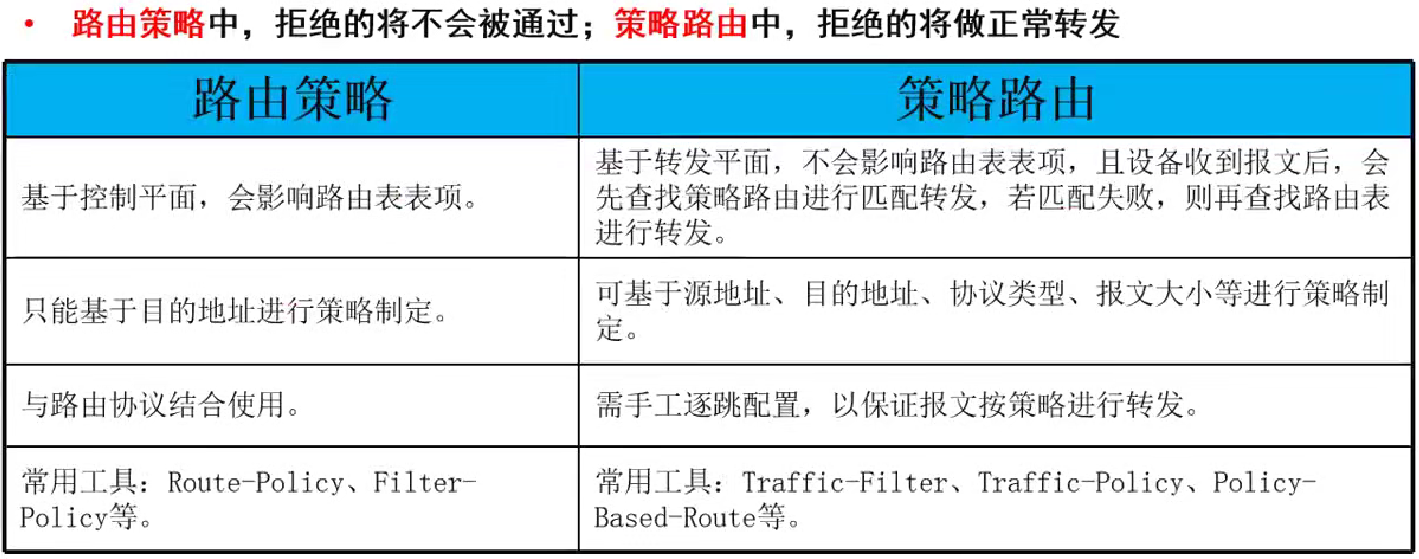

项目四 策略路由

策略路由（Policy-Based Routing, PBR）是一种基于用户自定义策略（如源/目的IP、协议类型、端口等条件）动态选择路由路径的技术，它突破了传统路由仅依赖目标地址进行转发的限制，允许网络管理员根据业务需求（如负载均衡、流量分流、服务质量优化等）灵活控制数据包的流向，通常通过路由映射（Route-Map）或特定策略规则在路由器或三层交换机上实现。

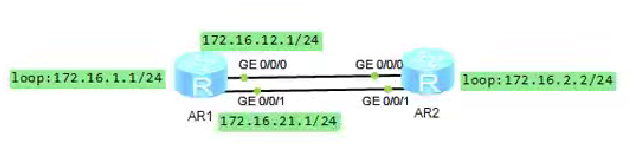

1.本地策略路由

1.AR1
system-view
int g0/0/0
ip add 172.16.12.1 24
int g0/0/1
ip add 172.16.21.1 24
int loopBack 0    #创建或进入环回接口 Loopback0
ip add 172.16.1.1 24    #为该接口配置 IP 地址和子网掩码
qu

ip route-static 0.0.0.0 0 172.16.21.2    #配置静态默认路由以及转发的下一跳地址
ip route-static 0.0.0.0 0 172.16.12.2
policy-based-route LP permit node 10    #创建策略路由LP的节点10，动作为允许
if-match packet-length 64 100    #匹配包长64~100字节的流量
apply ip-address next-hop 172.16.12.2    #转发到下一跳172.16.12.2
qu
policy-based-route LP permit node 20
if-match packet-length 101 500
apply ip-address next-hop 172.16.21.2
qu
ip local policy-based-route LP    #对本地生成的流量（如ping）应用策略
#开启两条线路数据抓包
ping -a 172.16.1.1 -a 80 172.16.2.2    #此时流量只从上面线路通过
ping -a 172.16.1.1 -a 180 172.16.2.2    #此时流量只从下面线路通过
dis ip policy-based-route statistics local    #查看本地策略路由统计

2.AR2
system-view
int g0/0/0
ip add 172.16.12.2 24
int g0/0/1
ip add 172.16.21.2 24
int loopBack 0
ip add 172.16.1.2 24
qu

ip route-static 0.0.0.0 0 172.16.21.1
ip route-static 0.0.0.0 0 172.16.12.1

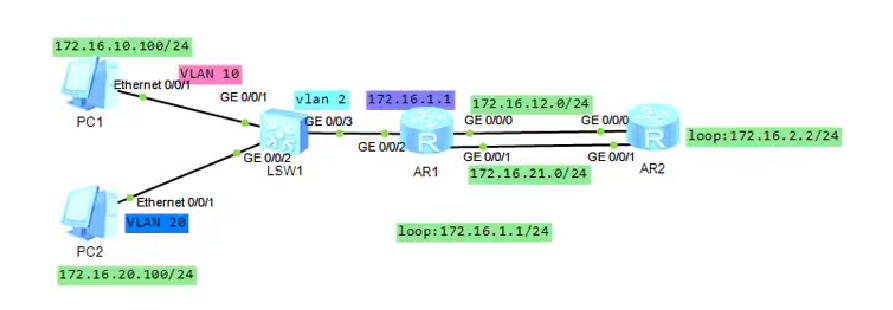

2.接口策略路由（策略只能关联到接入口，而不是出口）

1.LSW1
system-view
vlan batch 10 20
int g0/0/1
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20
int g0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20

2.AR1
system-view
int g0/0/0
ip add 172.16.12.1 24
int g0/0/1
ip add 172.16.21.1 24
int loopBack 0    #创建或进入环回接口 Loopback0
ip add 172.16.1.1 24    #为该接口配置 IP 地址和子网掩码
qu

ip route-static 0.0.0.0 0 172.16.21.2    #配置静态默认路由以及转发的下一跳地址
ip route-static 0.0.0.0 0 172.16.12.2

acl 2000
rule permit source 172.16.10.0 0.0.0.255
qu
acl 2001
rule permit source 172.16.20.0 0.0.0.255
qu
traffic classifier v10    #创建流分类
if-match acl 2000    #匹配规则2000
qu
traffic classifier v20
if-match acl 2001
qu

traffic behavior v10    #配置流行为
redirect ip-nexthop 172.16.12.2    #重定向下一跳到AR2
statistic enable    #开启流量统计功能
qu
traffic behavior v20    #配置流行为
redirect ip-nexthop 172.16.21.2    #重定向下一跳到AR2
statistic enable    #开启流量统计功能
qu
traffic policy PBR    #创建流策略
classfier V10 behavior V10    #把流行为和流分类关联起来
classfier V20 behavior V20
int g0/0/2
traffic-policy PBR inbound    #把流策略关联到接口
dis traffic policy user-defined    #查看流策略

3.AR2
system-view
int g0/0/0
ip add 172.16.12.2 24
int g0/0/1
ip add 172.16.21.2 24
int loopBack 0
ip add 172.16.1.2 24
qu

ip route-static 0.0.0.0 0 172.16.12.1
ip route-static 0.0.0.0 0 172.16.21.1

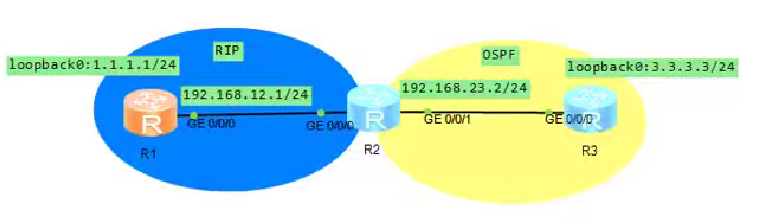

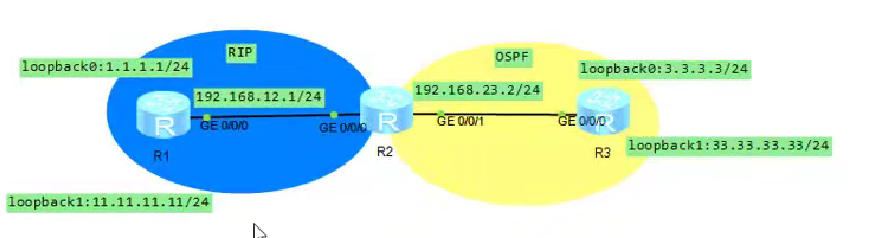

项目五 路由重分发

路由重分发（Route Redistribution）是指在不同路由协议（如OSPF、BGP、静态路由等）之间共享路由信息的技术，通过将一种协议学习到的路由注入到另一种协议中，实现异构网络的互通。管理员需在边界路由器上配置重分发规则，并谨慎设置度量值（Metric）、路由标签（Tag）或过滤条件（如ACL/Route-Map），以避免环路、次优路径或路由震荡等问题，确保网络收敛性和稳定性。

1.AR1
system-view
int g0/0/0
ip add 192.168.12.1 24
qu
int loopBack 0
ip add 1.1.1.1 24
qu
dis ip interface brief

rip
version 2
network 192.168.12.0
network 1.0.0.0
dis ip routing-table

2.AR2
system-view
int g0/0/0
ip add 192.168.12.2 24
int g0/0/1
ip add 192.168.23.2 24
qu
dis ip interface brief

rip
version 2
network 192.168.12.0
network 192.168.23.0
ospf 1
area 0
network 192.168.23.0 0.0.0.255
network 192.168.12.0 0.0.0.255
qu
dis ip routing-table

3.AR3
system-view
int g0/0/0
ip add 192.168.23.3 24
qu
int loopBack 0
ip add 3.3.3.3 24
qu
dis ip interface brief

ospf 1
area 0
network 192.168.23.0 0.0.0.255
network 3.3.3.0 0.0.0.255
qu
dis ip routing-table

4.AR2
rip
import-route ospf 1    #把OSPF进程1中的路由信息引入到当前正在配置的路由协议里，以实现不同路由协议网络间的互联互通
dis ip routing-table    #去AR1里面执行
qu
ospf 1
import-route rip
dis ip routing-table    #去AR3里面执行

5.AR1
ping -a 1.1.1.1 3.3.3.3    #此时ping的通

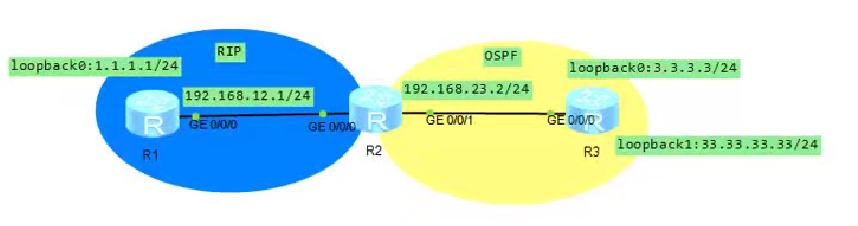

1.此时AR3再添加一条loopback1

1.AR3
int loopBack 1
ipaddress 33.33.33.33 32
ospf 1
import-route direct
dis ip routing-table

2.AR1
ping -a 1.1.1.1 33.33.33.33    #此时ping的通

2.此时AR1再添加一条loopback1

1.AR1
int loopBack 1
ip add 11.11.11.11 32

2.AR2
ip route-static 11.11.11.0 24 192.168.12.1
ospf 1
import-route static

3.AR3
dis ip routing-table
ping -a 3.3.3.3 11.11.11.11

问题1：连接loopback0-1.1.1.1/24的话，为什么rip是1.0.0.0，而ospf是1.1.1.0 0.0.0.255

RIP 协议下配置 network 1.0.0.0

RIP 是距离矢量路由协议，其 network 命令的用途是激活运行 RIP 协议的接口，同时通告该接口所在的主网络。RIP 以有类网络为基础进行路由信息的通告，在使用 network 命令时，它会自动依据主类网络边界来判断和通告路由。

假设 Loopback0 接口的 IP 地址为 1.1.1.1/24，RIP 不会关注具体的子网掩码，而是根据主类网络的规则，把 1.1.1.1 归类到 A 类 主网络 1.0.0.0/8 中。所以在 RIP 配置里，使用 network 1.0.0.0 就能够激活所有处于 1.0.0.0/8 这个主网络范围内的接口（包含 Loopback0），并且向其他 RIP 邻居通告 1.0.0.0/8 这个主网络。

OSPF 协议下配置 network 1.1.1.0 0.0.0.255

OSPF 是链路状态路由协议，它的 network 命令用于精准指定参与 OSPF 协议的接口范围，以及这些接口所属的 OSPF 区域。在 OSPF 里，network 命令后面需要搭配网络地址和通配符掩码，从而明确界定哪些接口会参与 OSPF 进程。

同样假设 Loopback0 接口的 IP 地址为 1.1.1.1/24，为了让 OSPF 准确识别并把这个接口纳入到 OSPF 进程中，需要使用通配符掩码来精确指定匹配范围。通配符掩码 0.0.0.255 表示 IP 地址的前三个八位组必须精确匹配 1.1.1，最后一个八位组可以是任意值，这样就能准确匹配到 1.1.1.1 这个 IP 地址。所以配置 network 1.1.1.0 0.0.0.255 可以让 OSPF 把 Loopback0 接口包含进来，并使其参与 OSPF 路由信息的交换，属于相应的 OSPF 区域。

总结来讲，RIP 基于有类网络进行配置，着重主网络的通告；而 OSPF 注重精确指定参与的接口范围，所以需要借助通配符掩码来精准匹配接口的 IP 地址。

问题二：为什么AR3只需在自己的ospf里面配置，而AR1则需要去AR2的ospf里面配置

• AR3 只需在自身 OSPF 配置：OSPF 是链路状态协议，当 AR3 添加 Loopback1 后，只要在本地 OSPF 进程中宣告该接口，OSPF 就会通过链路状态信息的泛洪，将这个新的网络信息在整个 OSPF 区域内进行扩散。由于 AR2 是 OSPF 和 RIP 的边界路由器，已经配置了从 OSPF 到 RIP 的路由重分发，那么 AR2 会自动将 OSPF 域内包括 AR3 新增 Loopback1 的路由信息重分发到 RIP 域，所以 AR3 只需要在自己的 OSPF 里面配置宣告新的 Loopback1 接口，就可以让整个网络学习到该路由。
• AR1 需要在 AR2 的 OSPF 配置：RIP 是距离矢量协议，AR1 新增 Loopback1 后，仅在本地 RIP 进程中宣告，RIP 会将该网络信息在 RIP 域内传播。但是，RIP 域内的信息要想被 OSPF 域学习到，需要通过边界路由器 AR2 进行路由重分发。然而，AR2 的 RIP 进程虽然能学习到 AR1 新增 Loopback1 的路由，但如果不在 AR2 的 OSPF 进程中进行配置，AR2 不会自动将 RIP 域内新增的路由信息重分发到 OSPF 域。所以需要在 AR2 的 OSPF 配置中，重新配置相关命令，将 AR1 新增的 Loopback1 路由信息重分发到 OSPF 域，这样 AR3 才能通过 OSPF 学习到 AR1 新增 Loopback1 的路由。

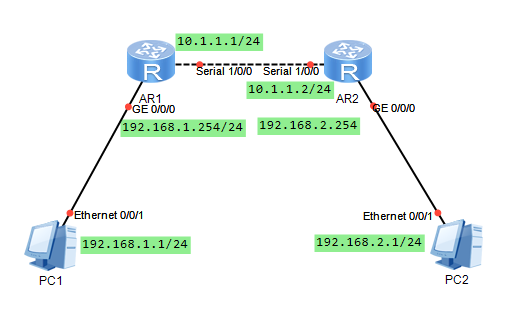

项目六 PPP配置

PPP协议（点对点协议） 是一种用于直接连接两个网络节点的数据链路层协议，负责建立连接、认证身份和封装数据。它就像两个设备之间的“专用电话线”，确保通信可靠且安全。PPP常用于拨号上网、专线连接或VPN隧道。

PAP（密码认证协议） 是一种简单的明文认证方式，客户端直接发送用户名和密码给服务器进行验证，类似于“直接报出账号密码”，安全性较低，容易被窃听。
CHAP（挑战握手认证协议） 则更安全，采用三次握手和加密挑战响应机制：服务器发送一个随机数（挑战），客户端用密码加密后返回结果（响应），服务器验证通过才允许连接。这种方式避免了密码明文传输，类似“数学题验证”，即使拦截也无法还原密码。

对比：

• PAP：简单但不安全，适用于低风险环境。

• CHAP：安全性高，支持持续随机挑战，适合需要加密的场景（如企业专线）。

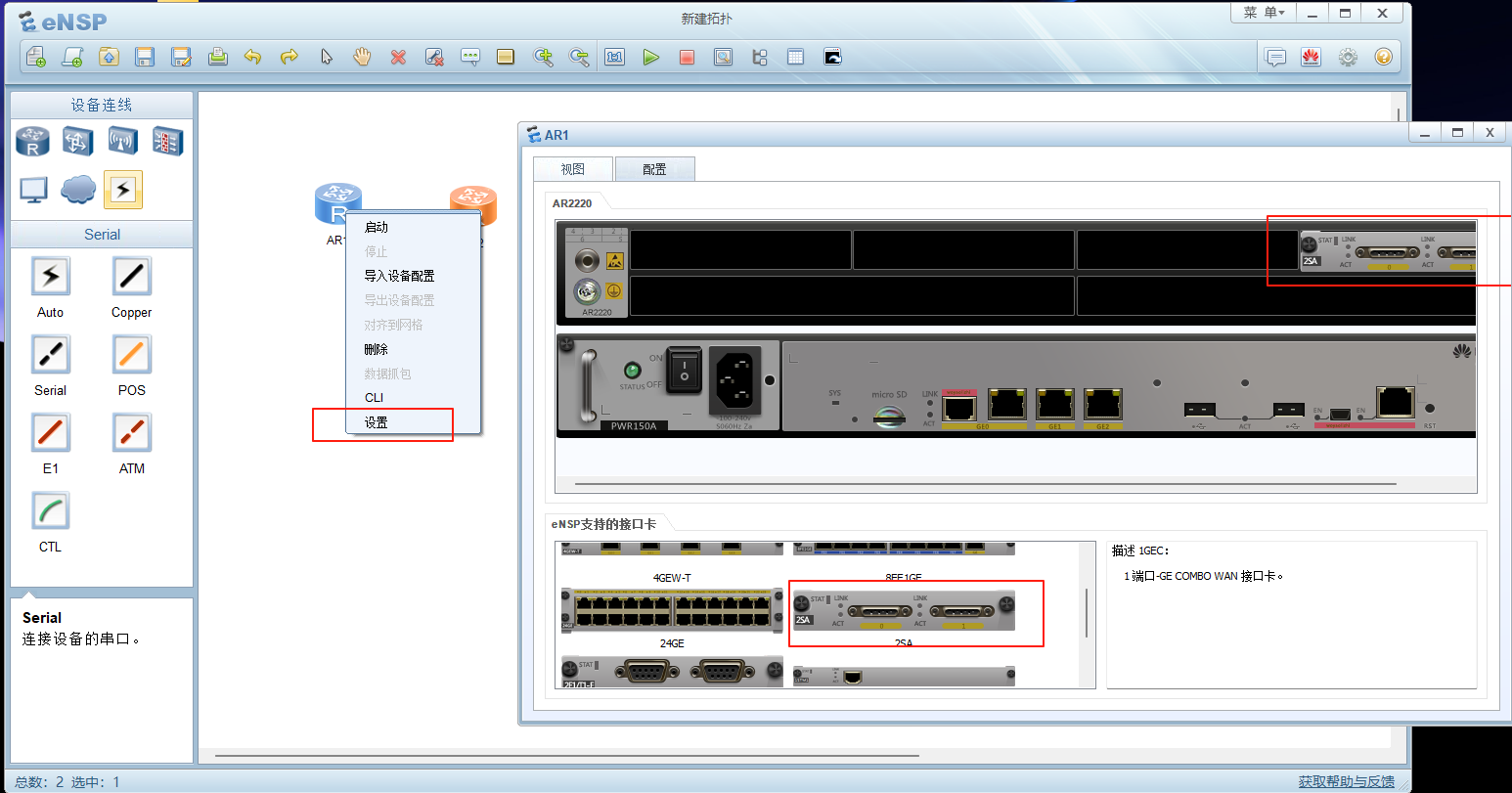

1.AR1和AR2右键设置

1.PAP认证

1.AR1
system-view
int g0/0/0
ip add 192.168.1.254 24
int s1/0/0
ip add 10.1.1.1 24
qu

ospf 1
area 0
network 192.168.1.0 0.0.0.255
network 10.1.1.0 0.0.0.255
qu

aaa    #进入 AAA（Authentication, Authorization, and Accounting，认证、授权和计费）配置模式。AAA 是一种网络安全管理机制，通过该机制可以对用户的访问进行认证、授权和计费控制。
local-user huawei password cipher 123456    #创建一个本地用户
int s1/0/0
link-protocol ppp    #将该接口的链路层协议设置为PPP
ppp authentication-mode pap    #指定了PPP链路的认证模式为 PAP
shutdown
undo shutdown

ping 10.1.1.2

2.AR2
system-view
int g0/0/0
ip add 192.168.2.254 24
int s1/0/0
ip add 10.1.1.2 24
qu

ospf 1
area 0
network 192.168.2.0 0.0.0.255
network 10.1.1.0 0.0.0.255
qu

int s1/0/0
link-protocol ppp
ppp pap local-user huawei password cipher 123456

3.PC端
此时两台PC机互ping的通

2.CHAP认证

1.AR1
system-view
int g0/0/0
ip add 192.168.1.254 24
int s1/0/0
ip add 10.1.1.1 24
qu

ospf 1
area 0
network 192.168.1.0 0.0.0.255
network 10.1.1.0 0.0.0.255
qu

aaa
local-user huawei password cipher 123456
int s1/0/0
link-protocol ppp
ppp authentication-mode chap
shutdown
undo shutdown

ping 10.1.1.2

2.AR2
system-view
int g0/0/0
ip add 192.168.2.254 24
int s1/0/0
ip add 10.1.1.2 24
qu

ospf 1
area 0
network 192.168.2.0 0.0.0.255
network 10.1.1.0 0.0.0.255
qu

int s1/0/0
link-protocol ppp
ppp chap user huawei
ppp chap password cipher 123456

dis ip interface brief

3.PC端
此时两台PC机互ping的通
