PD协议的个人浅显的理解

        首先，知道PD协议是通过C1C2这两个线进行通信的，是半双工的也就是通信可以从设备1到设备2也可以从设备2到设备1，但是同一时刻通信线上只有一个方向的传输。

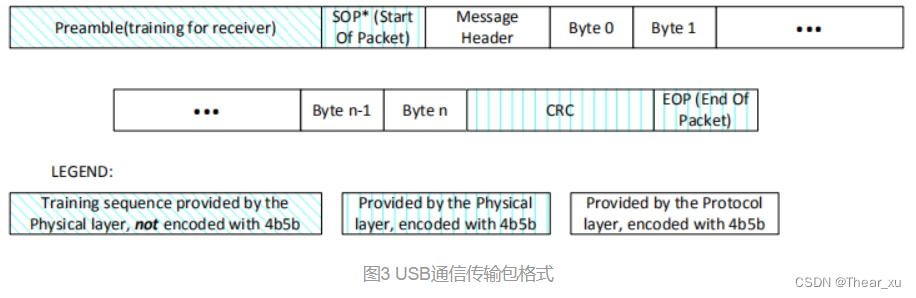

        其次，知道PD协议的一个数据的构成：（要注意看图片，图片内容多，多看看）

Preamble序言：这是物理层提供的，不使用4b5b编码，这个编码就是把4位对应成5位的数据传输，然后又解码成4位的数据给设备（具体为什么这样我也不知道）然后会有一个表格对应，可以看PD的手册，这个看不懂我感觉也没事。

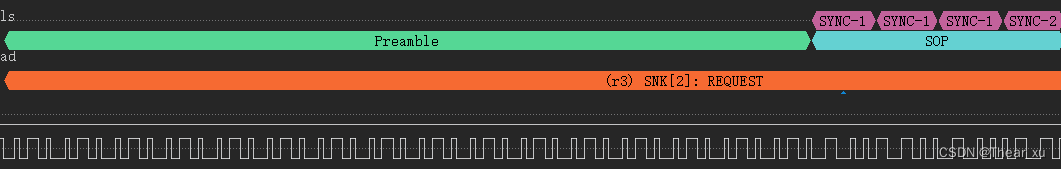

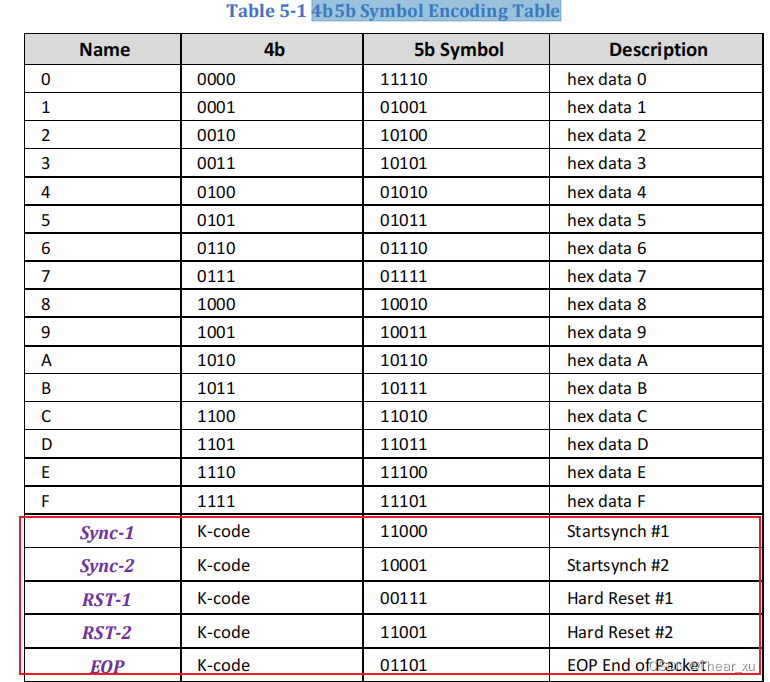

SOP前导码：也是物理层提供的，这个就是用4b5b的，通信的时候我测到有SYNC-1有三个然后又接一个SYNC-2，这个SYNC1，2，就是那个4b5b符号编码表，对应的名字罢了，我截个表。

可以看到有开始同步，还有硬件重置。

知道SOP后还有一个Message。然后要知道PD协议的message的种类很多，我截个图。

然后测到的，主要就是图里的这几个。

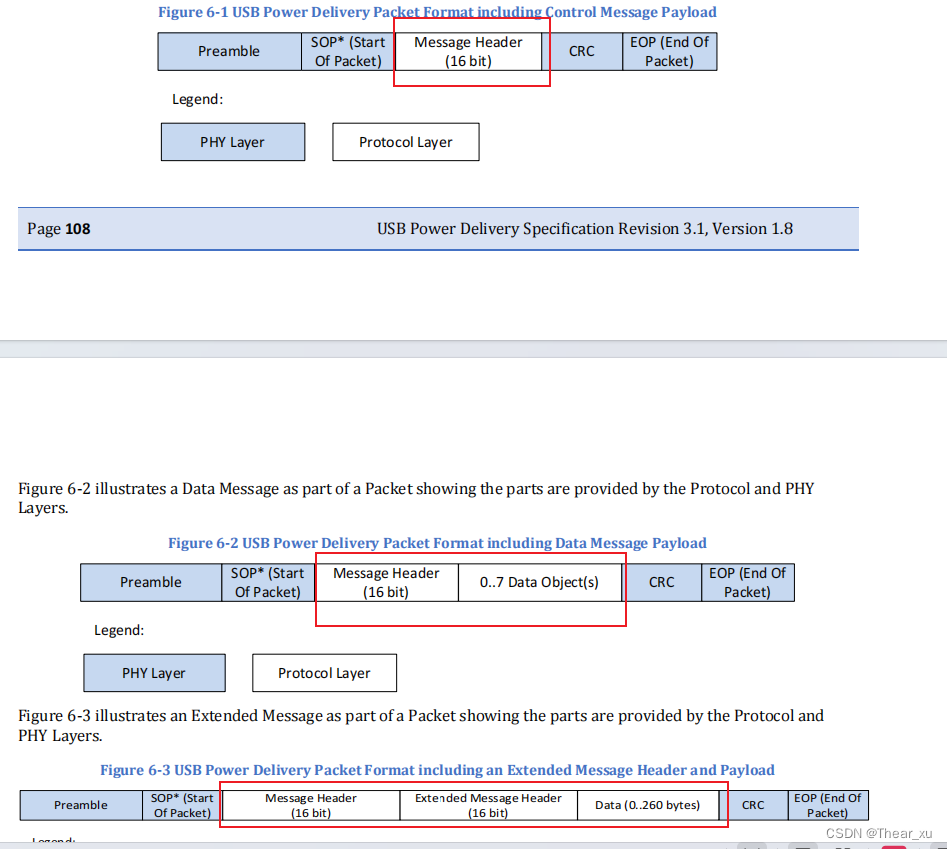

Message会有一个HD，就是header头每个message都要用hd开始，消息头包含有关消息和PD端口功能的基本信息。然后有三种情况，就是有的就是HD然后后面没有data，类似下面的good crc的信息，然后还有就是带一个，我截个图吧

就是这三种，都是可以正确的形式来的，然后后面再带你的信息。

了解了前面的preamble，sop，messagehd，data，会有一个crc校验会对前面的信息有一个校验码放在后面，方便后面的设备校验。

最后还有有一个EOP，好理解，就是结束包。

那么每次传输的两个设备大概会发些啥呢？

每次就是从电脑（或者其他手机啥的）发送一个请求给充电的，然后充电的就要检测一下CRC校验也就是验证信息，给一个回复。当然反过来充电器发然后给手机，手机也得回，这个通信。这算是一组，可以看图：

当然正式握手时候，一般是：

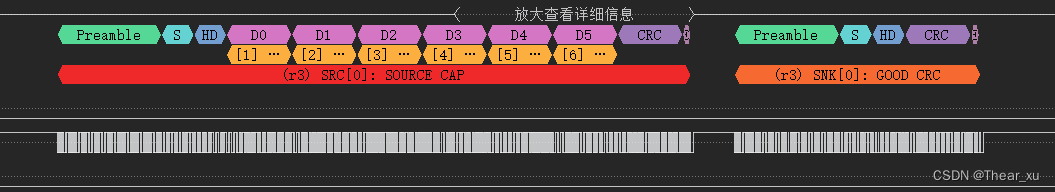

会先有个source CAP的message，就是关于这个充电器或者设备支持多少V多少A的电压，然后设备检测回复GOOD CRC，表示接收。

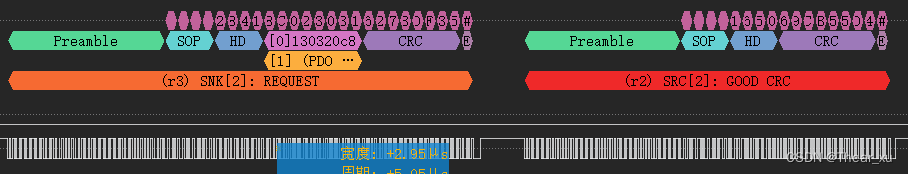

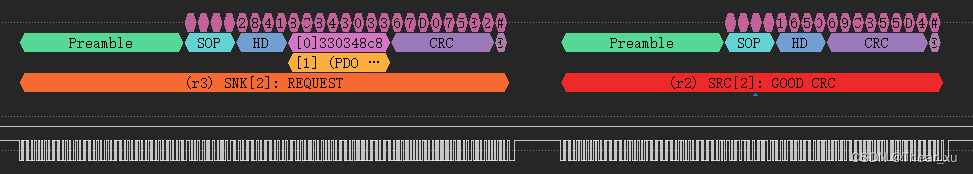

接着大概几毫秒后设备发送一个请求，充电设备回复一个GOOD CRC：

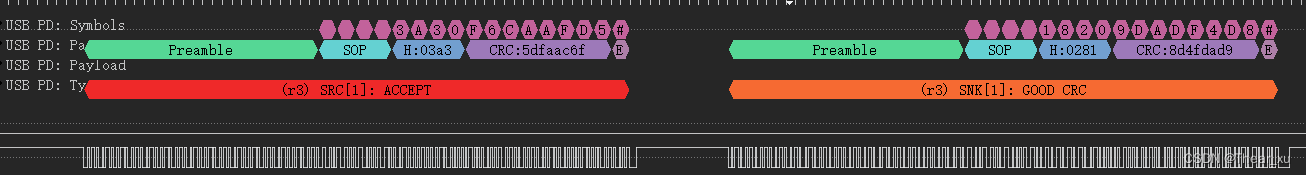

然后充电设备再回复一个接收accept，如下图，电脑设备回复good crc。那么到此！就开始按照特定的需求传输电了。

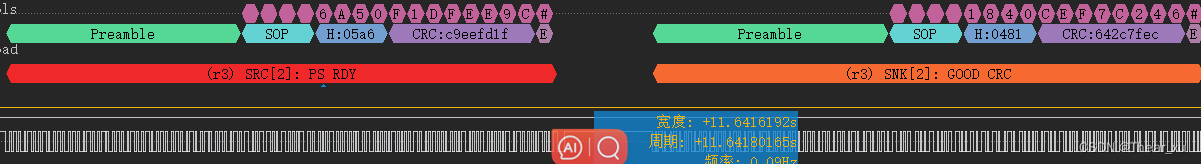

然后到达稳定充电后，有一个PS_RDY Message：

以表明其电源已达到所需的运行状态

okk！那么到此就算是稳定传输了。

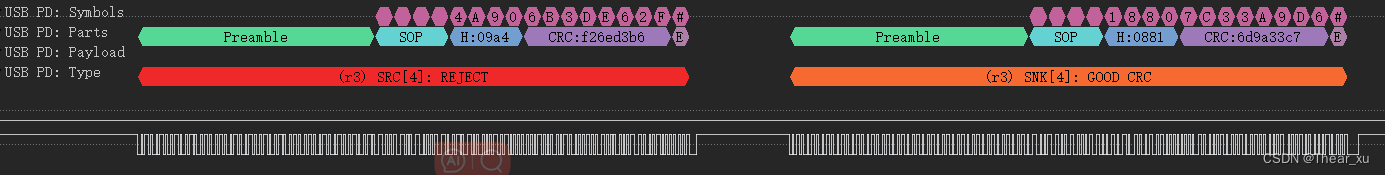

那如果是充电设备并不支持所要求的，比如电脑要求要有5A的电流，但充电设备不支持，那么，按照PD协议，充电设备就会回复一个reject

好的，以上就是一个简单大概的理解，具体的一些16位的数据代表什么信息就我再看看。

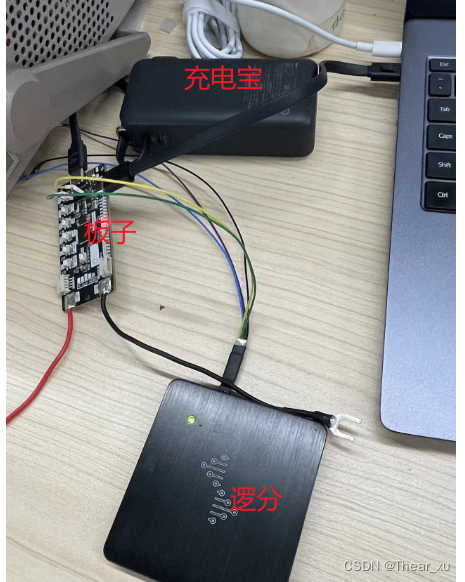

补充一个抓波形的连接方式：

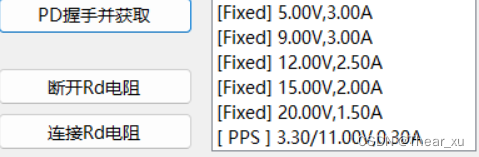

再补充一下PD支持的电压电流:

接着补充：

1.4b5b的作用是什么呢，是保证这个传输的电平没有连续的1111或者连续的0000，要有一个电平的反转，可以更好的把控时钟。大概是这样

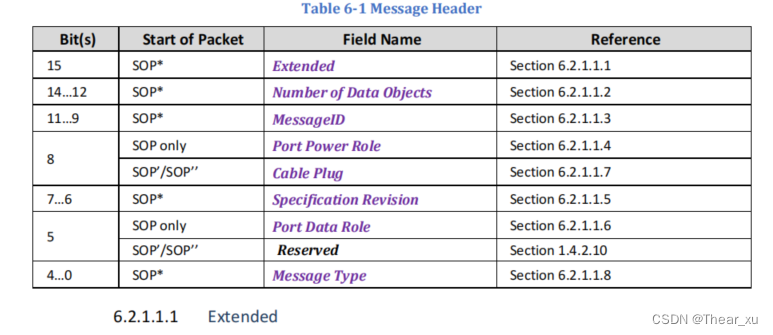

2.补充message每一位对应的每一个意思是什么。前面也说了每次传输都需要一个Message Header，这个HD有16bit的信息，那么读取这个HD就知道了是什么种类的Messager。

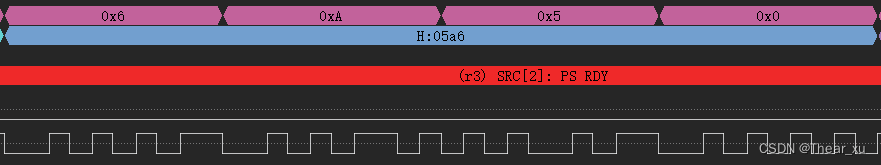

这个左边这一栏，对应Name就知道这每一位对应的是什么意思了。然后要注意的是，这边测得的波形左边是低位，右边是高位。比如：

看！这里就是0x06是低位，翻译就是05a6。然后这代表什么意思呢？（注意看那个表格！）

首先要把这个波形数据翻译成2进制，也就是对应上面16个bits，0000 0101 1010 0110 。拿到这个以后，然后就可以看表格对应了。要完全解码消息类型，首先检查“数据对象数”字段，也就是number of data object，看一下14...12位，以确定消息是控制消息还是数据消息，从右往左数也就是000， 也就是后面跟着的数据包是0个，那么就可以再去在控制消息的表里面去对应，如果不是0就去对应的数据消息中找到特定的消息类型。

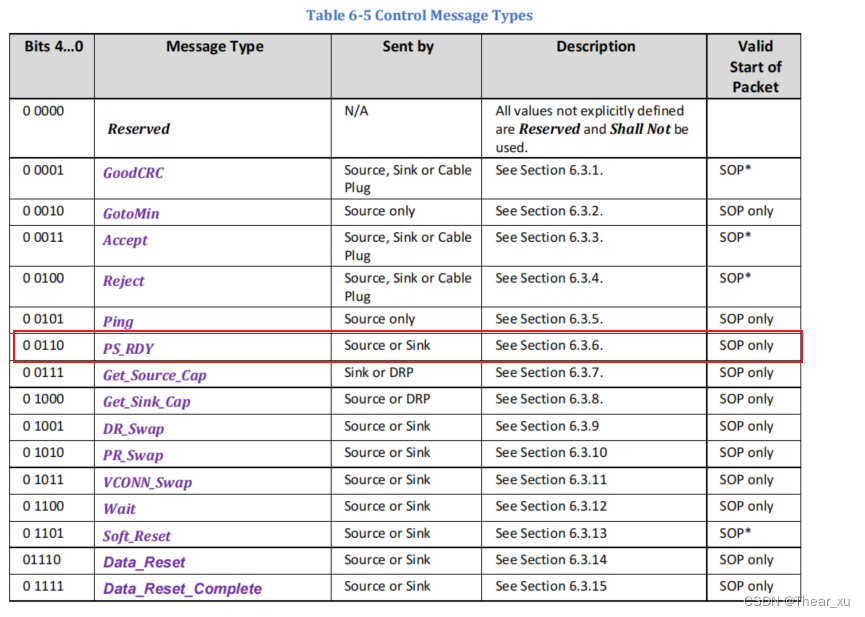

14...12位是000，对应0，是控制信息。再看4...0这5位00110，就是6，去控制信息表格找对应的

看！这不就对应上了上面波形图里的红色条，写的PS_RDY

如果是数据信息，就是看下面这个表。

然后其余的HD的意思，对应的也可以通过同样的方式去查找了。

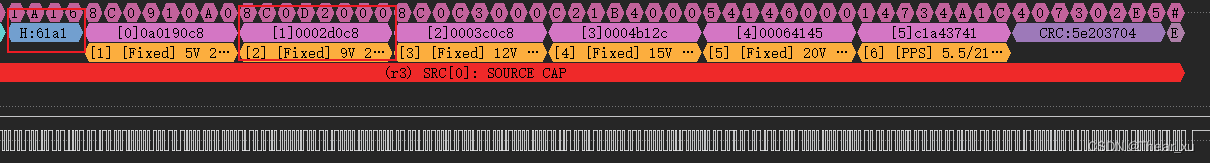

在实际当中，你了解了HD的意思，就很有帮助，比如你知道这一组是数据信息里面的Source_Capabilities。然后有5个number of data subject，你再看后面的具体的data数据的时候，就要去找Source_Capabilities的表格，去翻译对应的数据。举个例子：

通过HD：61a1（这边可以自行换成2进制对一下表格），就知道这个有5个数据，然后是数据信息代表Source_Capabilities。

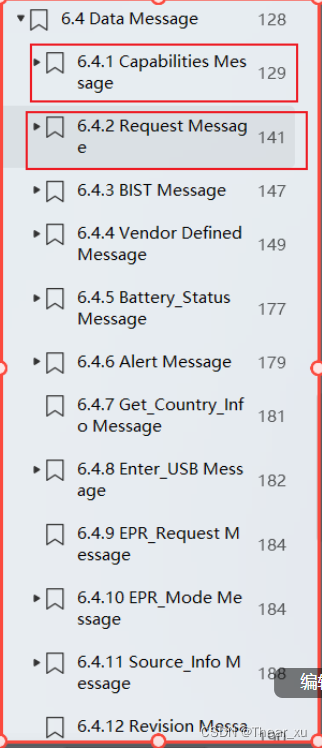

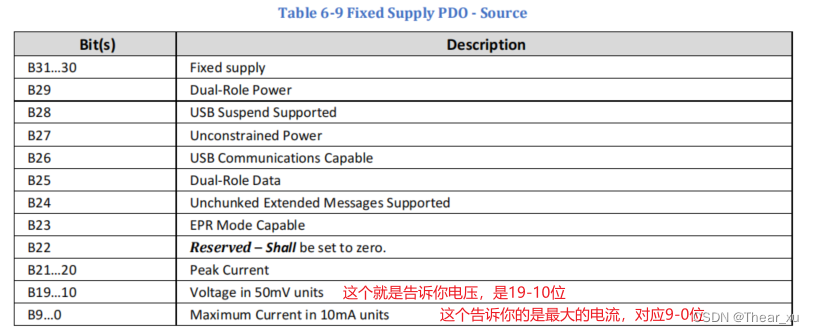

去Source_Capabilities找表格，呐就是下面的表格，可以翻译一下描述就知道哪几位组合是什么意思了。

比如上面那个例子0002d0c8，这个啥意思，就看一下B19...10位，我看看，0000 0000 0000 0010 1101 0000 1100 1000，从右到左开始数10-19位，1011 0100就是，转成10进制就是180，写着50mv为一个单位，50*180就是9000mv也就是9v这就对上了！同理电流也是一样，可以自行翻译了。

那么你拿到一个波形就可以通过以上的方式查表进行翻译信息了，也知道了在通讯过程中从请求到稳定传输的过程。

3.但是在实际运用过程中，他会要求有一定的规范，比如每次发送信息的时间是控制在多少ms以内要给予回复，这个是有严格的要求的，每个波形之间的高低电平是多长时间，这个就更细致了，我看看再补充。

这个表在PD手册的351页，可以去看看，汇总了很多计时器的值，对于每个定时器的值应该在规定的范围内的值。

譬如：

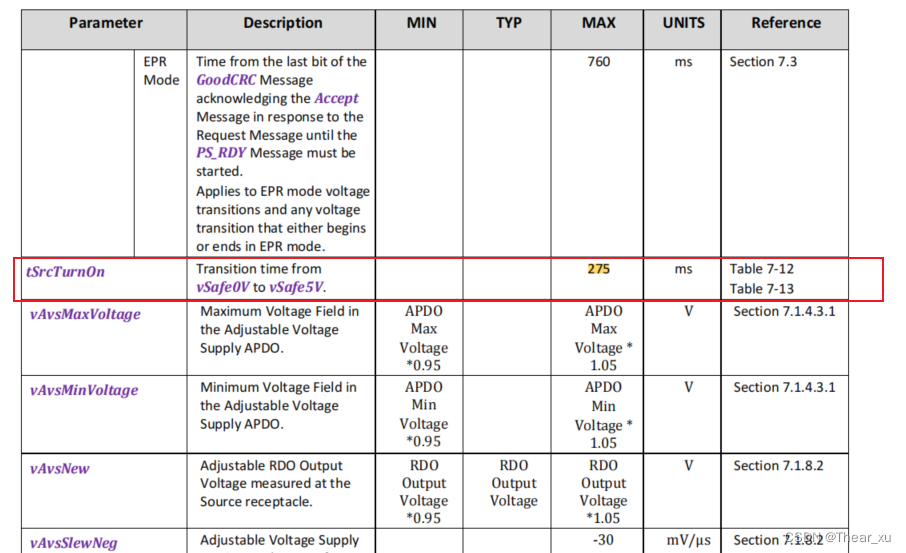

这里就告诉我们这个从vsafe0v到5v的这个时间是最大275ms，这个也蛮重要，实际运用中要检测，是否符合规范。

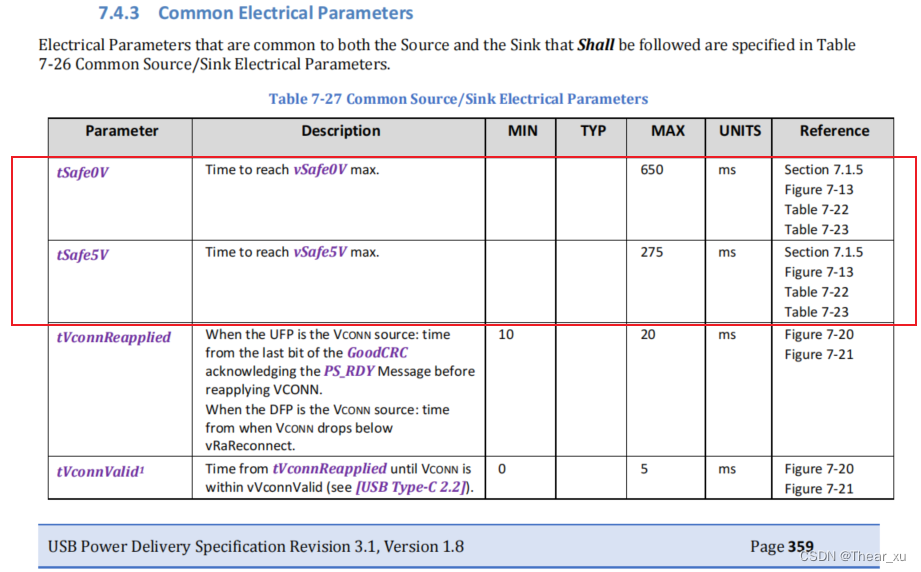

还有这边这个

拔掉后，Vbus电压关闭的时间<650ms，

C口输出从最高压到5V的时间<275ms

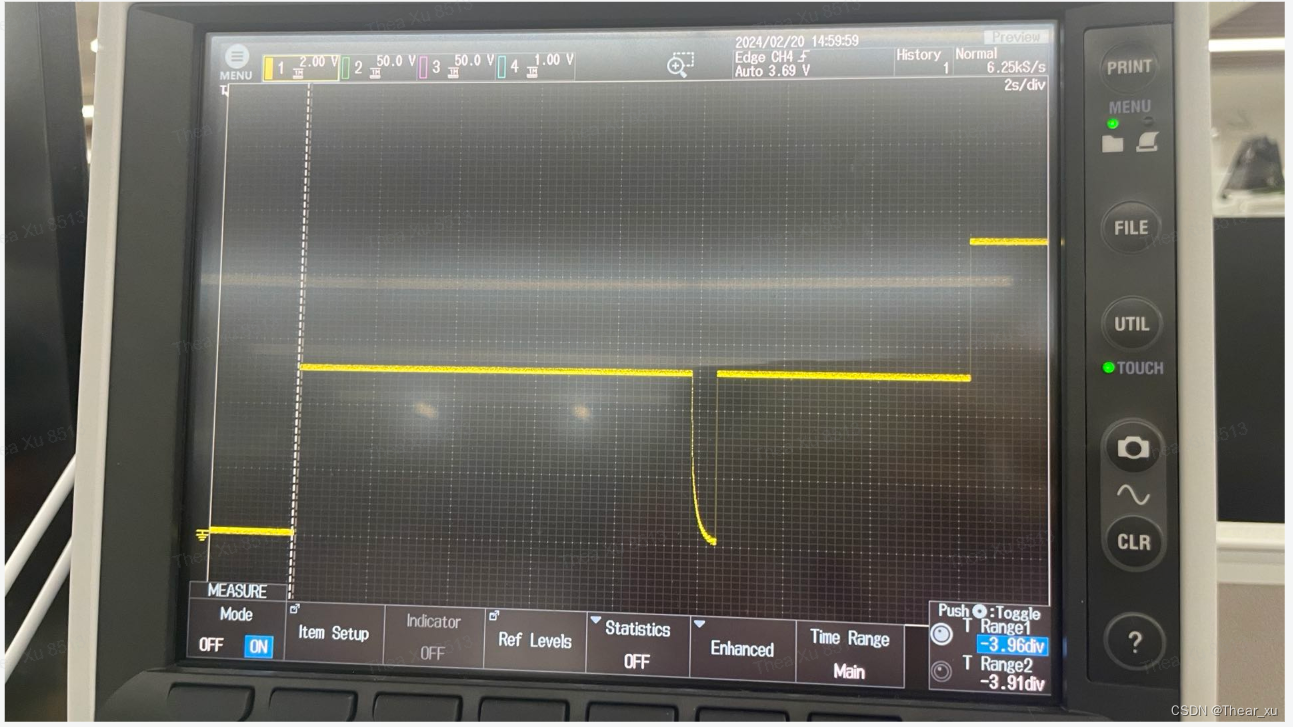

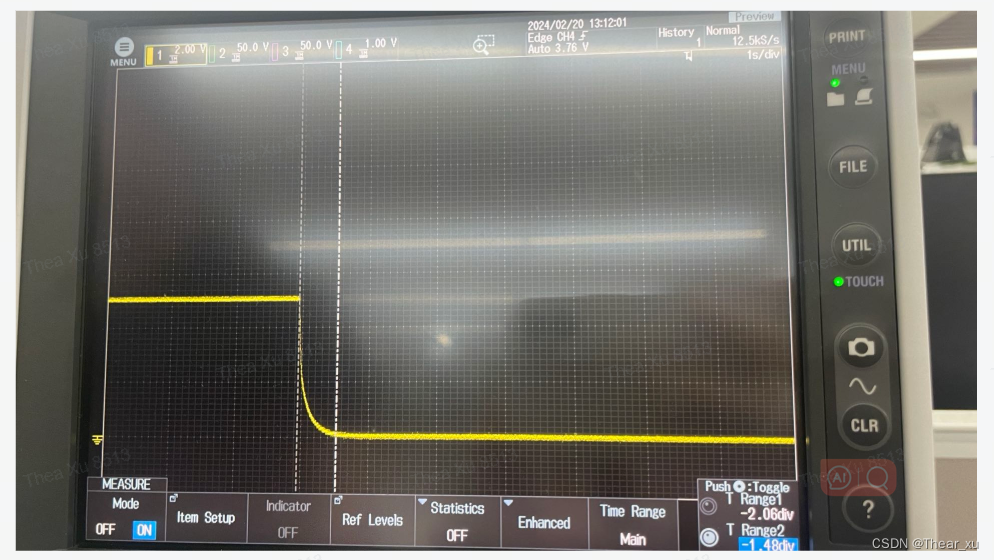

这边测得Vbus电压关闭的时间为0.58*1s等于580ms小于650ms符合规定

0v升到5v的时间是100ms小于275ms符合规定
