DS1302时钟芯片读写操作（基于普中A2开发板）

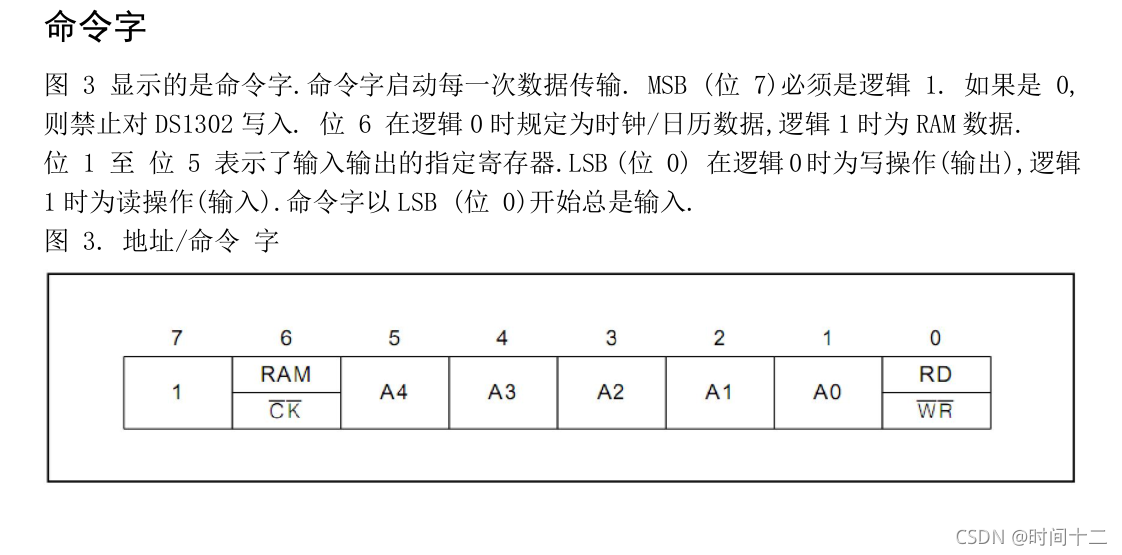

一、命令字讲解



 命令字为一个字节，由八个位组成。

1、位7固定位1；否则不可对DS1302进行操作；

2、位6在此处我们要读取DS1302的时钟/日历数据，所以把位6置0；

3、位5到位1是选择DS1302里面的寄存器（后续会给寄存器地址不需要自己算）；

4、位0中WR上面有横向代表低电平触发；即位0为1是可以读取DS1302的数据，位0为0是可以写数据进去DS1302。

（这里听不理解也没问题，下面的可以直接用。）

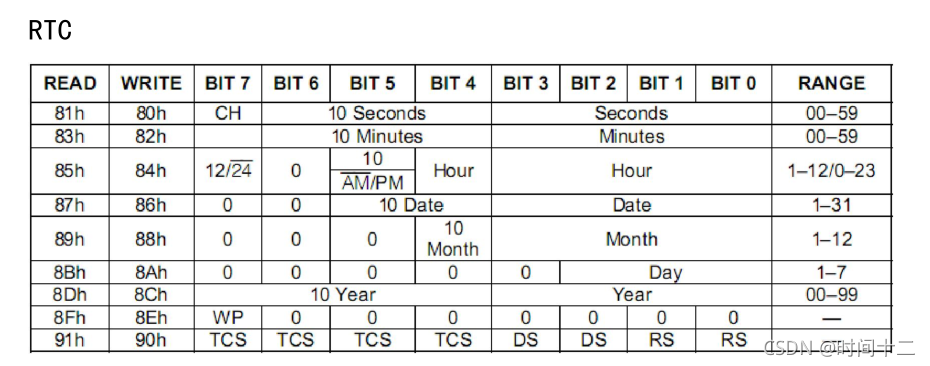

二、寄存器地址讲解

1、第一行开始分别是①秒②分③时④日⑤月⑥星期⑦年；

2、第一列分别是每一行对应的读取数据的位置。例如：81h就是在DS1302中读取秒数的位置；

3、第二列分别是每一行对应的写入数据的位置。例如：80h就是在DS1302中写入秒数的位置；

（可以发现读取和写入的地址只差了1，这个1就是在上面的命令字那里最后一位为0则为写入，为1则为读取，所以读取地址比写入地址大了1。）

4、第三行（85h那一行）BIT7写的是当BIT=1是选择使用12小时制，BIT=0时选用24小时制；当BIT7=1时，则需要另外选择BIT5中的上下午问题。此处为了方便读取，我们选用的事24小时制。

5、倒数第二行WP，当WP=0是才可以进行写的操作，写往要令WP=1。

三、读和写的操作

 1、读一个字节操作（在CE=1是才可以发送）

①从第一位开始发发送八位给DS1302然后准备接受一个八位的数

②发送时SCLK上升沿触发发送，如：CE=1;IO=1;SCLK=0;SCLK=1;这样就把IO=1中的1发送了出去，重复八次就可以发送出一个八位的数据。（此处发送命令字也就是要读取的寄存器的位置；如读取秒数时；这次应该发送0x81）

③读取时我们可以看见箭头向下，也就是下降沿触发读取；如：CE=1;SCLK=1;SCLK=0;DATA=IO;这样我们就可以接受一位的IO数据，重复八次可以读取一个八位的数据。

④下面附读取的函数写法

/**
  * @brief  DS1302读一个字节
  * @param  Command 命令字/地址 就是读的那一列的数据例如秒就是0X81
  * @retval 读出的数据
  */
unsigned char DS1302_ReadByte(unsigned char Command)
{
	unsigned char i,Data=0x00;
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);//这里采用移位的方式第一次for循环发送Command中的第一位，以此类推
		DS1302_SCLK=0;
		DS1302_SCLK=1;
	}
	for(i=0;i<8;i++)
	{
		DS1302_SCLK=1;
		DS1302_SCLK=0;
		if(DS1302_IO){Data|=(0x01<<i);}//这里如果IO=1则进入if中那么Data对应的第i位就会是1，如果IO=0，则不进入if中那么Data对应的第i位就为0.
	}
	DS1302_CE=0;    //最后关掉CE
	DS1302_IO=0;	//读取后将IO设置为0，否则读出的数据会出错
	return Data;
}

2、写一个字节

这里写一个字节的操作跟上面读一个字节类似，就是直接发送两个八位的数过去，这里就当留作业了，大家写完可以在评论区互相讨论一下，也可以提问哦。

下一节会写普中A2开发板的相应操作，需要相关资料可以私信找我拿哦！
